Mazda электрооборудование. Руководство - часть 30





Основы электрооборудования

Электрические схемы

700-06-00

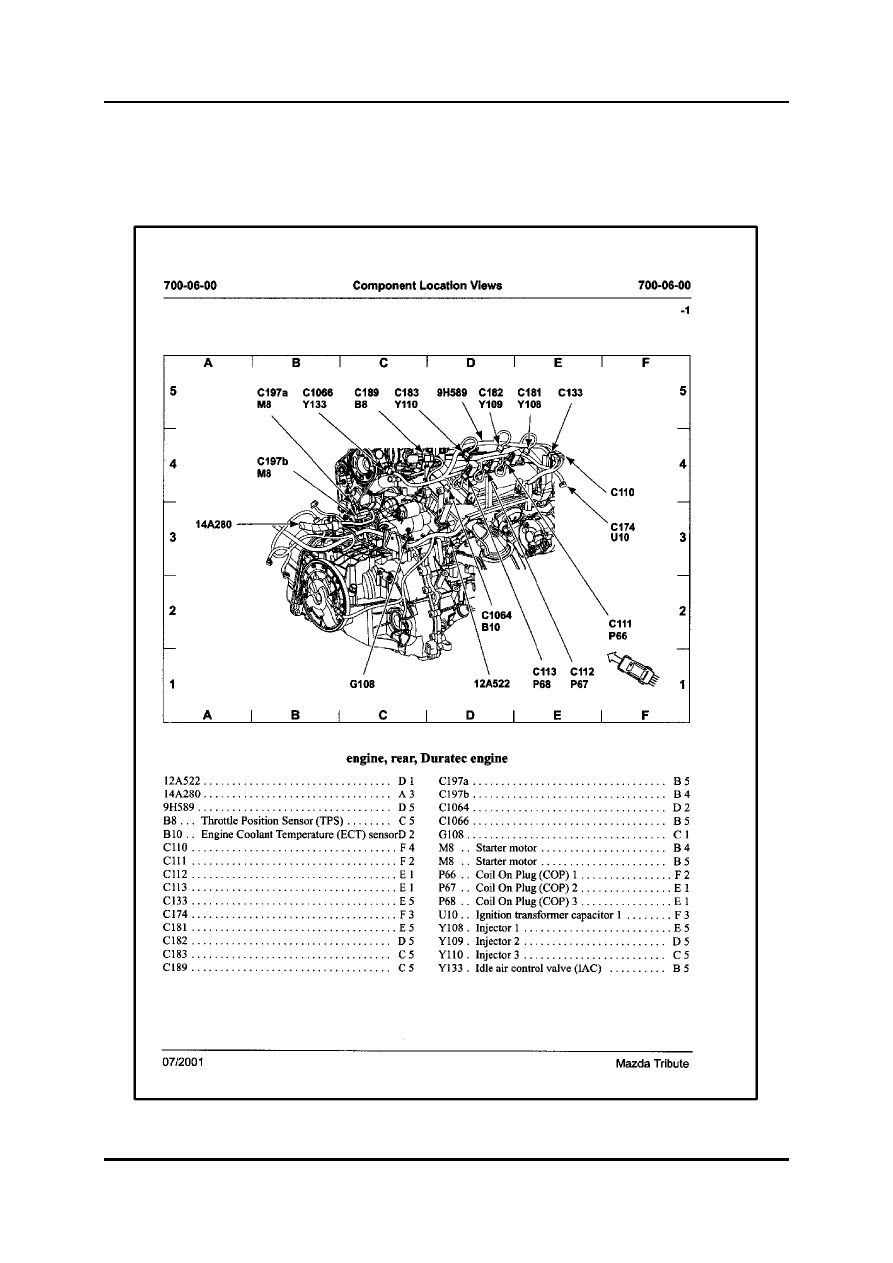

Изображения размещения элементов

•

Интересующий элемент можно найти на иллюстрации с помощью номеров страниц
и координат, подобных тем, что имеются на географической карте.





L1004_05026

Электрические схемы

Основы электрооборудования

700-07-00

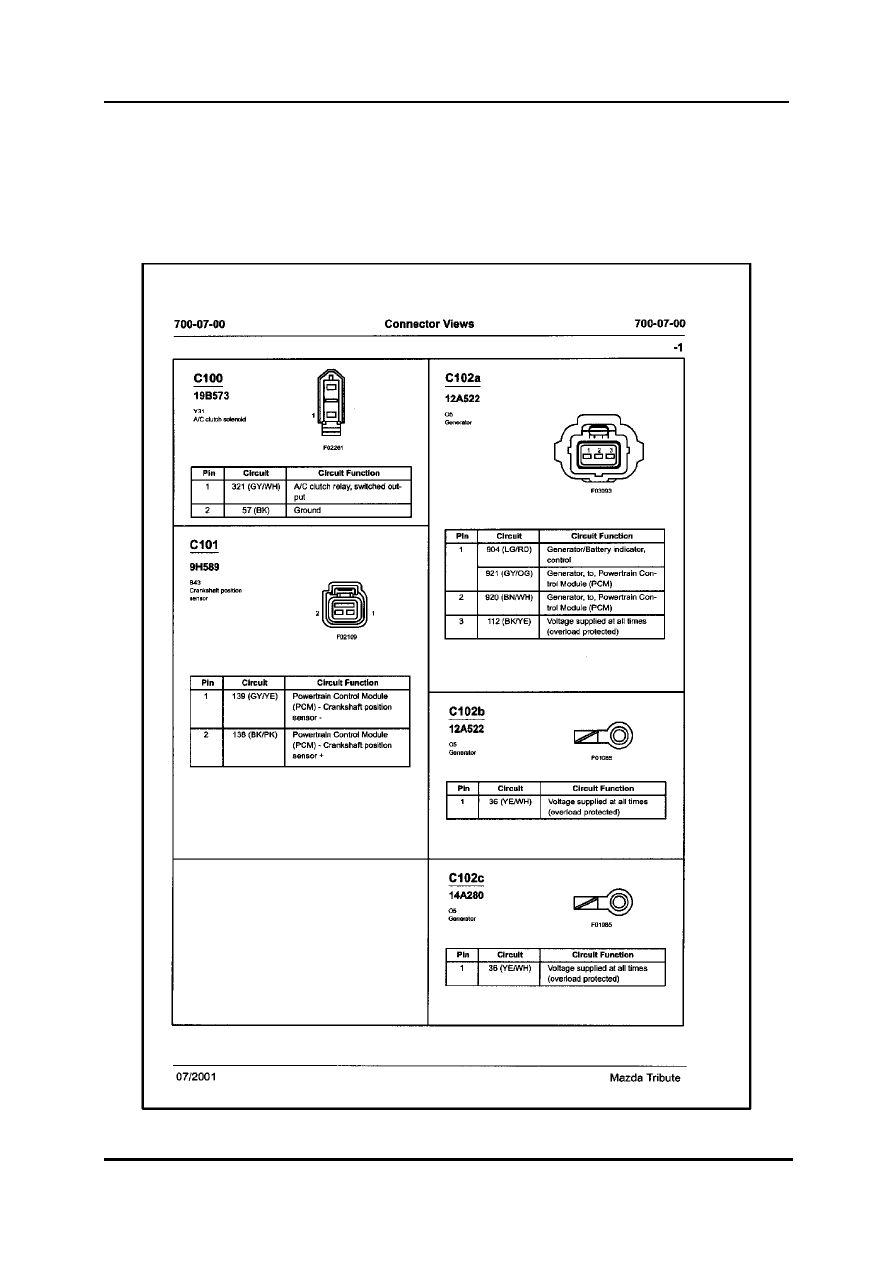

Изображения разъёмов

•

В отличие от обычных электрических схем компании Mazda, изображения
разъёмов собраны вместе в одном разделе.

Прим:  Разъёмы изображены со стороны разъёма (отсоединёнными!), а не со стороны

жгута, как это делается на обычных чертежах компании Mazda.





L1004_05027

05-30

Основы электрооборудования

Электрические схемы

700-08-00

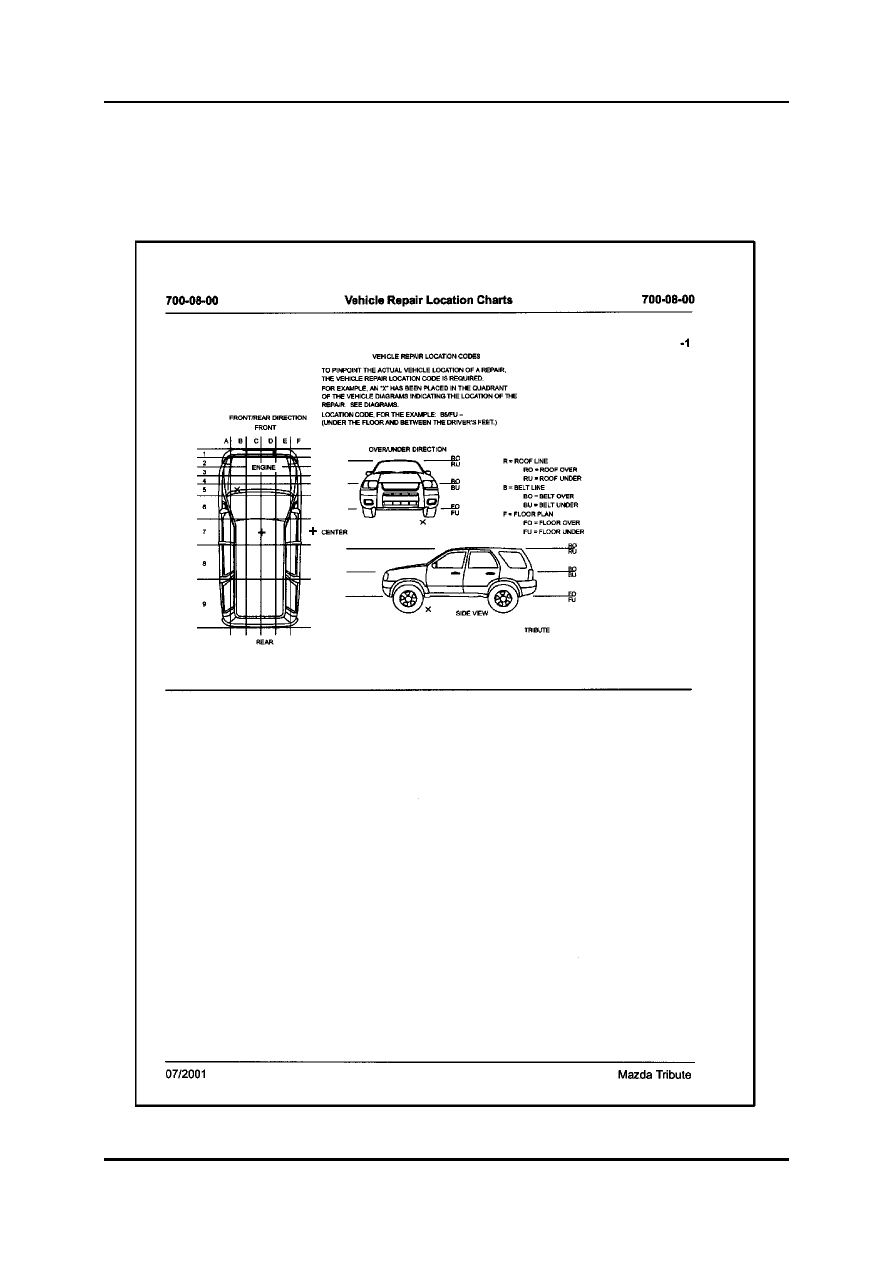

Карты определения мест ремонта автомобиля

•

Для обеспечения унифицированного обозначения мест ремонта, добавлены
«Карты определения мест ремонта автомобиля». Это должно упростить обмен
информацией и помочь избежать недоразумений (например, в случае претензий
по гарантии).



L1004_05028

Электрические схемы

Основы электрооборудования

700-09-00

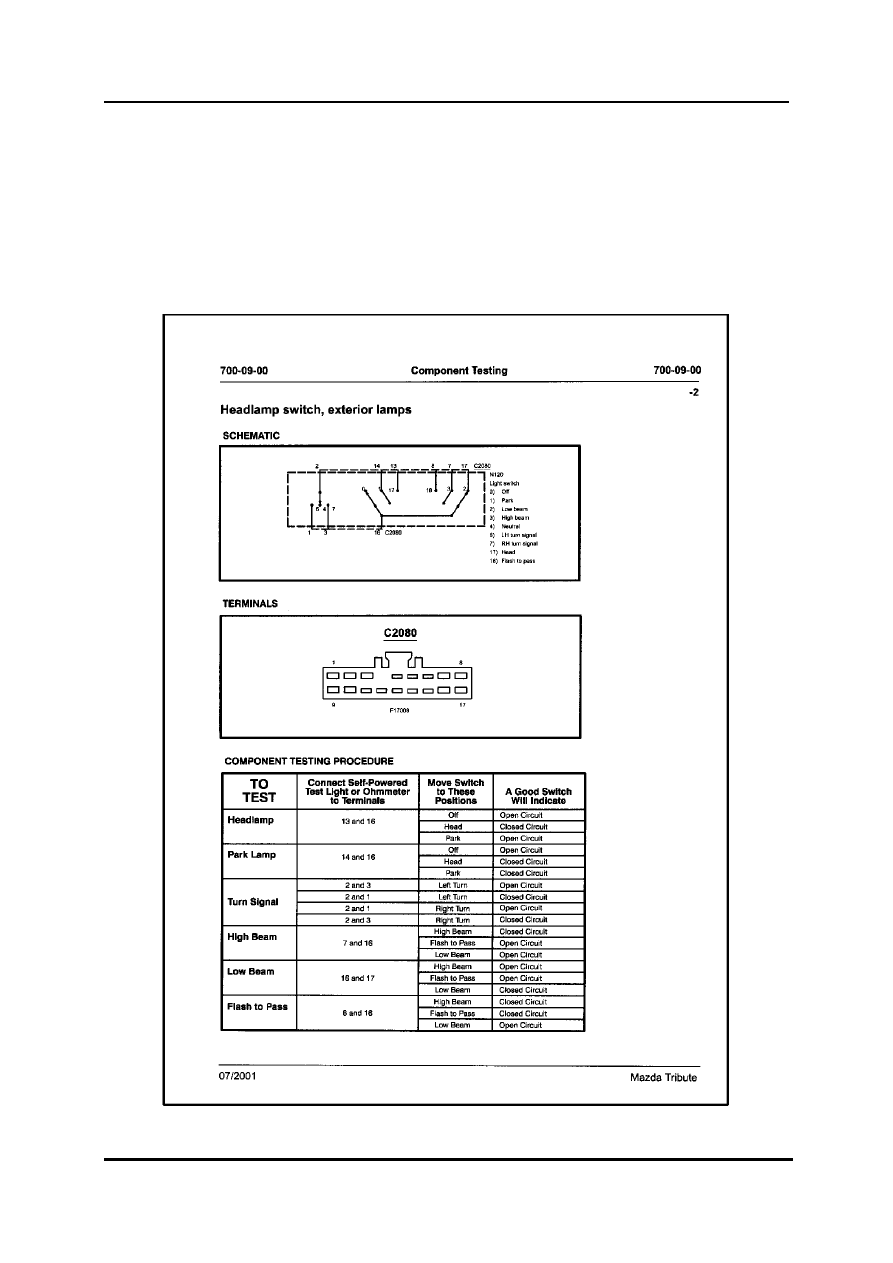

Проверка элементов



•

Процедуры проверки элементов даются для того, чтобы определить, исправен ли
элемент или неисправен.

•

Информация по проверке для каждого элемента включает принципиальную схему
с местами размещения выводов элемента и пошаговые процедуры тестирования.

•

Выводы элементов обозначаются буквами или номерами, которые могут быть
промаркированы на элементе или на ответной части, если на элементе нет
маркировки.



L1004_05029

05-32
