Mazda электрооборудование. Руководство

Основы электрооборудования

Электрические схемы

Принципиальные схемы системы

•

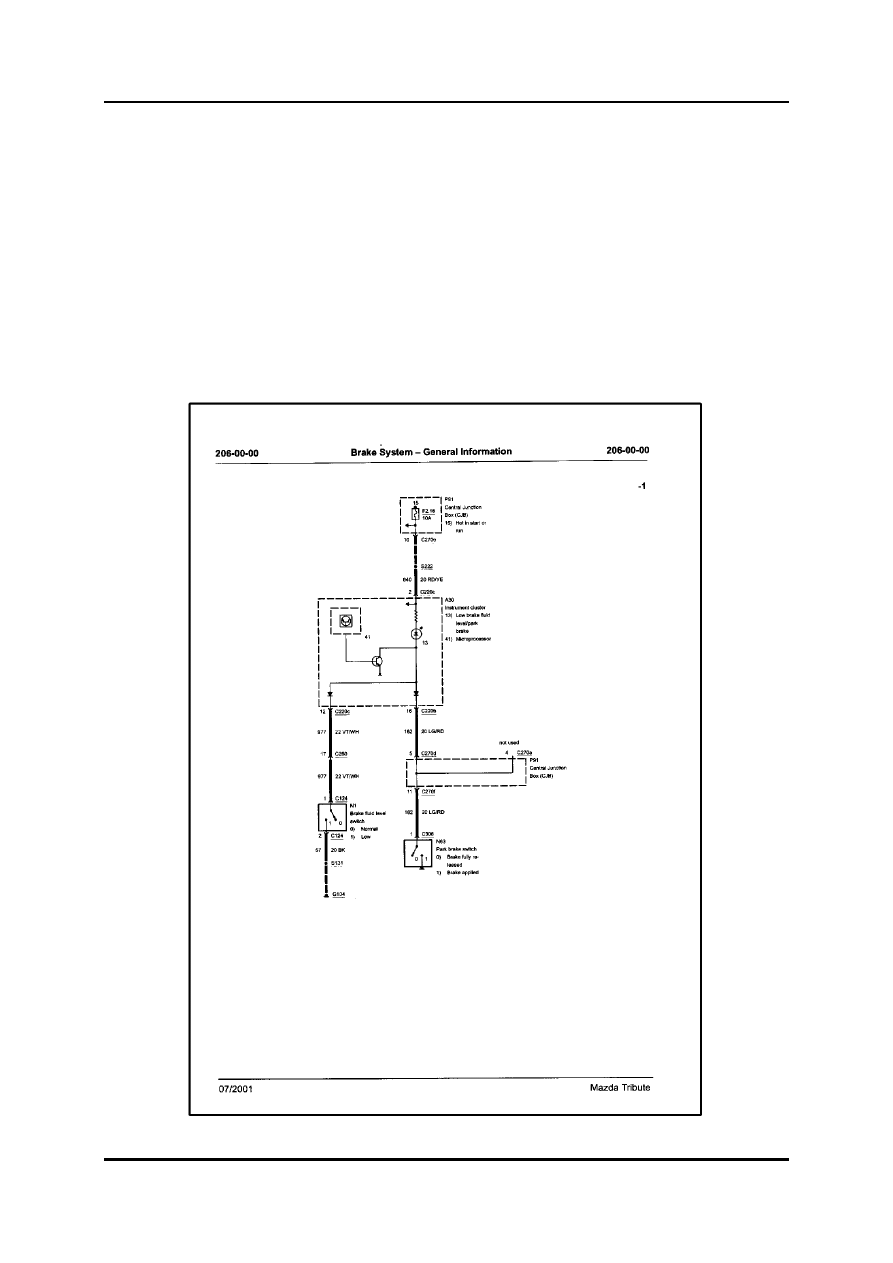

Это настоящие электрические схемы. Они охватывают все электрические и
электронные системы автомобиля, начиная с тормозной системы (206-00-00-1) и
заканчивая системой подушек и ремней безопасности (501-20A-00-1). Название
соответствующей системы всегда отображается в заголовке. Системы автомобиля
всегда подбираются по группам (первая цифра номера страницы) следующим
образом:

–

Группа 2 - Шасси

–

Группа 3 – Силовой агрегат

–

Группа 4 - Электрика

–

Группа 5 – Кузов и лакокрасочное покрытие

L1004_05023

Электрические схемы

Основы электрооборудования

Группа 7 – Общая информация о проводке

–

700-01-00

Информация о плавких предохранителях и реле

–

700-02-00

Распределение питания

–

700-03-00

Подробности о плавких предохранителях

–

700-04-00

Распределение заземления

–

700-05-00

Карты размещения элементов

–

700-06-00

Изображения размещения элементов

–

700-07-00

Изображения разъёмов

–

700-08-00

Карты определения мест ремонта автомобиля

–

700-09-00

Проверка элементов

05-26

Основы электрооборудования

Электрические схемы

700-01-00

Информация о плавких предохранителях и реле

•

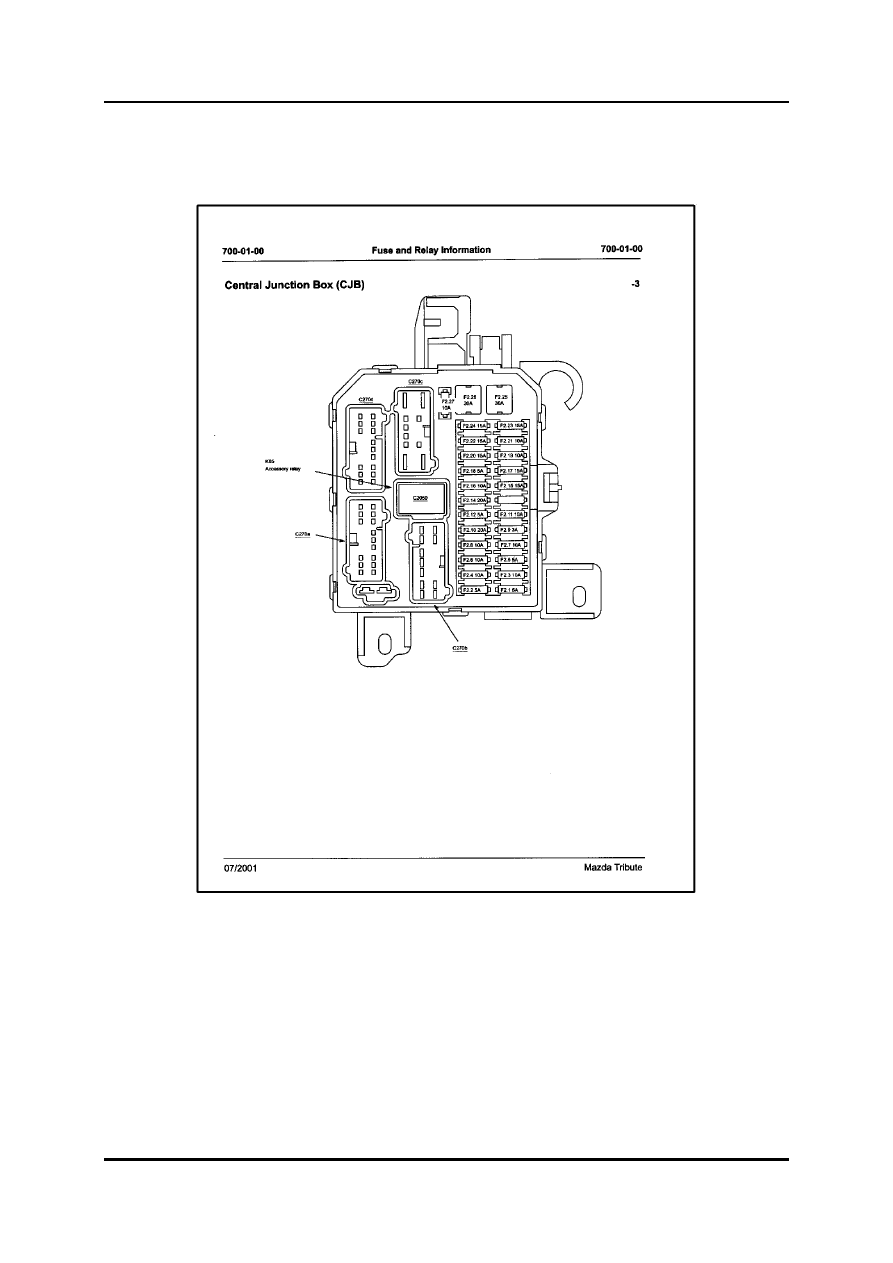

В данном разделе даются изображения всех блоков предохранителей и реле и
распределительных коробок.

L1004_05024

700-02-00

Распределение питания

700-03-00

Подробности о плавких предохранителях

700-04-00

Распределение заземления

•

Страницы этих глав оформлены как «Принципиальные схемы системы».

•

Под заголовками «Распределение питания» и «Подробности о плавких
предохранителях» даётся назначение контактов разъёмов, плавких
предохранителей и реле.

•

Под заголовком «Распределение заземления» показаны все подключения к
заземлению (к массе) всех электрических и электронных устройств.

Электрические схемы

Основы электрооборудования

700-05-00

Карты размещения элементов

•

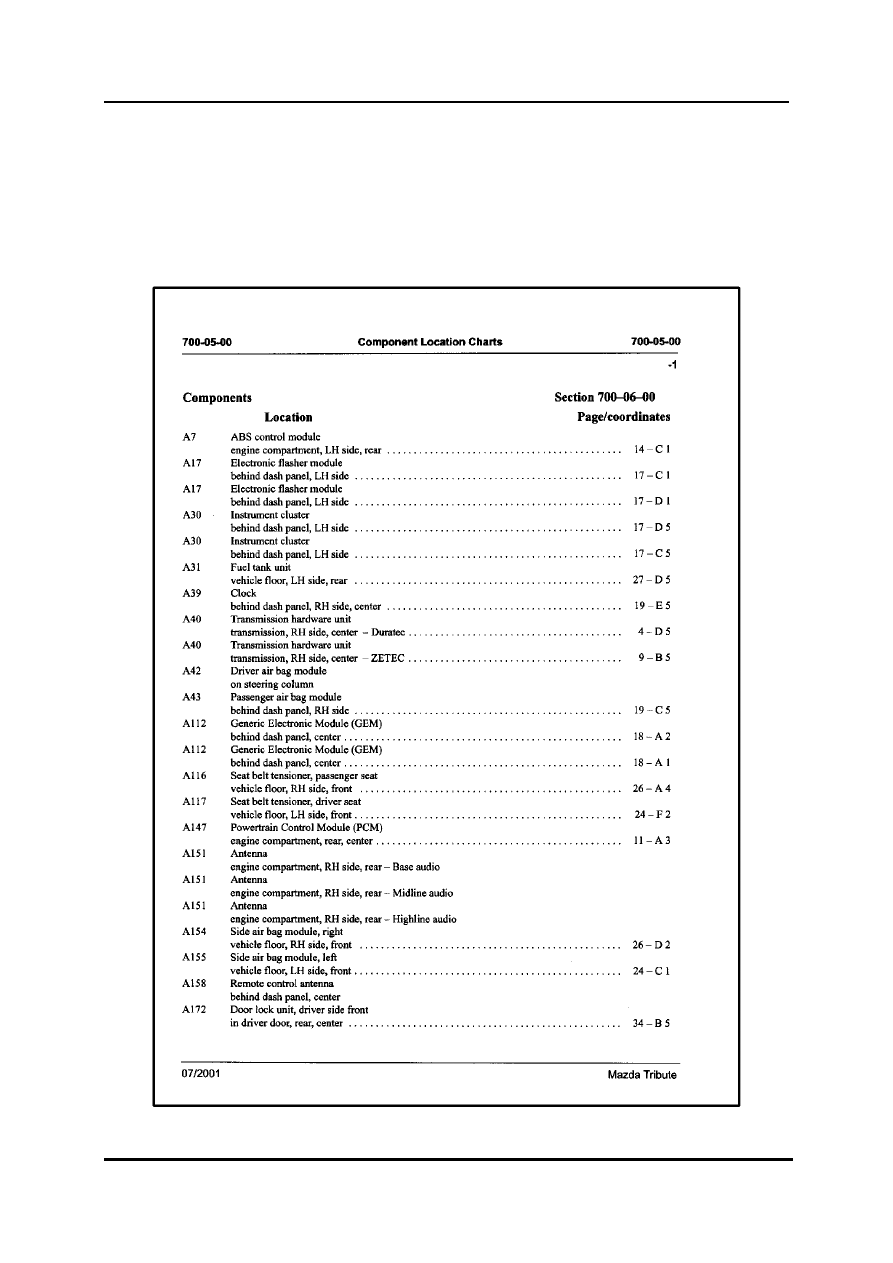

Карты размещения элементов» - это указатель элементов, разъёмов, сращений,
точек заземления и жгутов проводов, который даёт номера страниц и координаты,
относящиеся к «Изображениям размещения элементов» (700-06-00).

•

Указатель сортируется по кодам элементов, которые можно взять из иллюстраций
в электрических схемах.

L1004_05025

05-28
