Основы электрооборудования

Электрические схемы

100-00-03

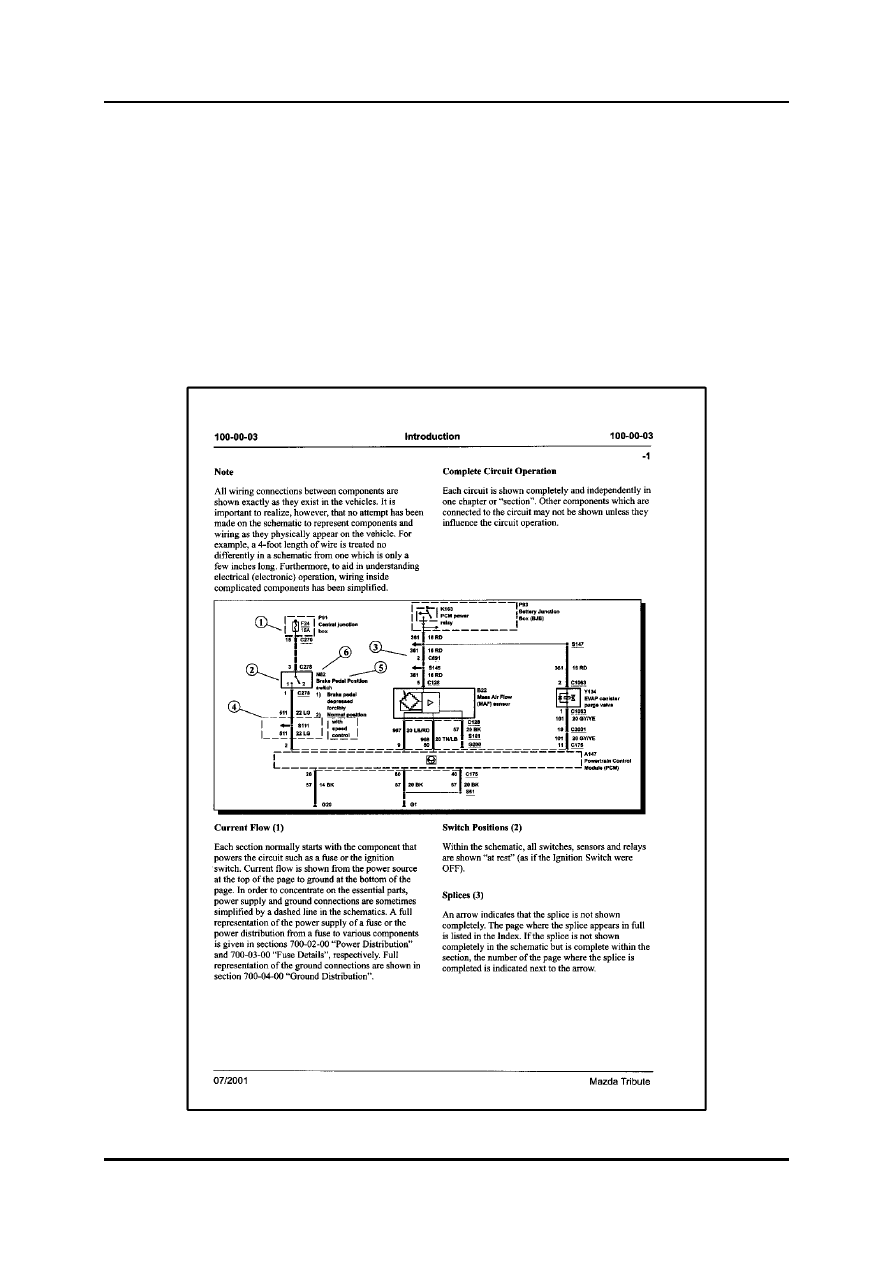

Введение

•

Как и раздел «GI Общие сведения» в обычных электрических схемах Mazda, в этом
разделе даются инструкции, как использовать и читать электрические схемы. Он
содержит полезную информацию по следующим темам:
- Работа полной цепи
- Информация о плавких предохранителях и реле
- Распределение питания
- Подробности о плавких предохранителях
- Распределение заземления
- Информация об обозначении элементов
- Предупреждения

L1004_05019

Электрические схемы

Основы электрооборудования

100-00-04

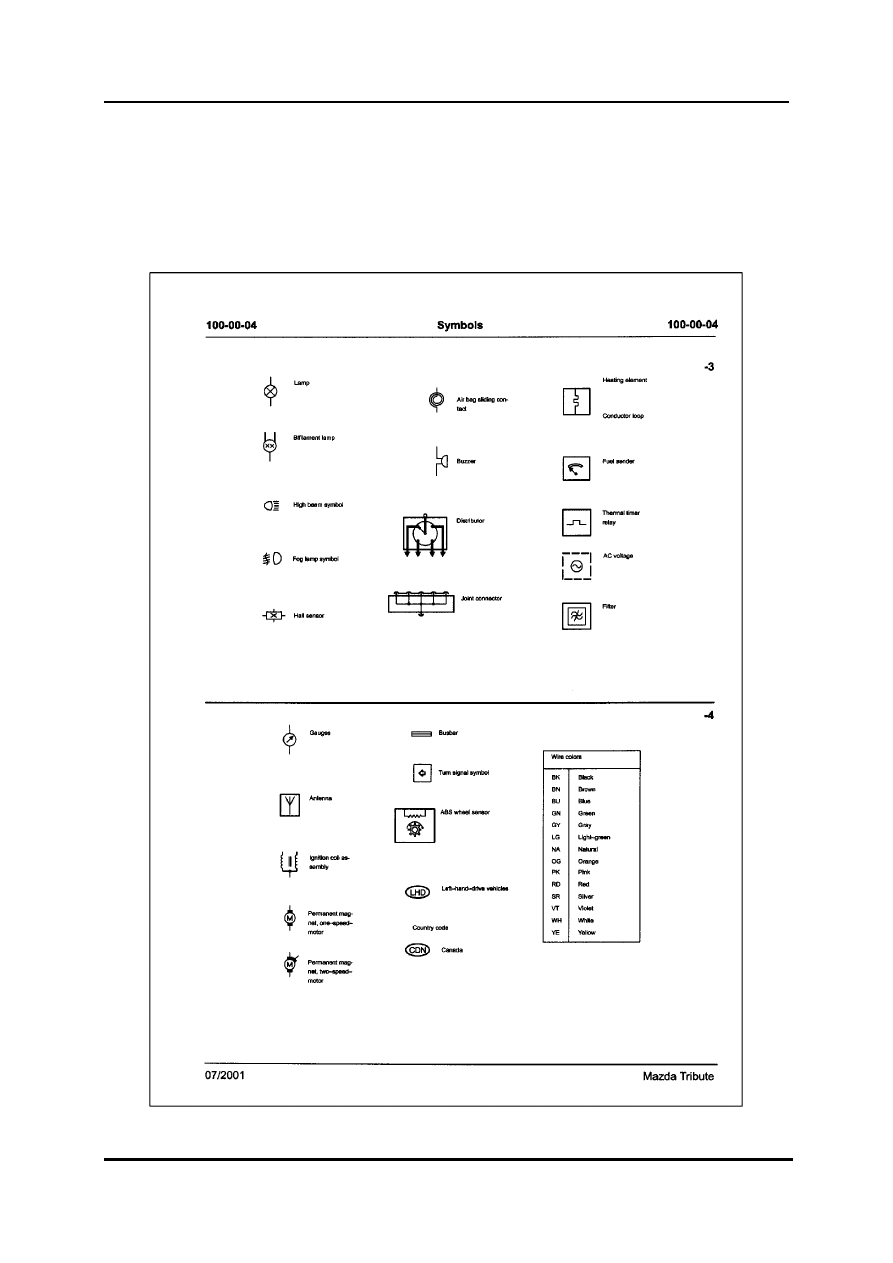

Условные обозначения

•

Как и раздел «GI Общие сведения» в обычных электрических схемах компании
Mazda, этот раздел предоставляет таблицу всех электрических/электронных
устройств, на которые ссылаются электрические схемы. В таблице указаны
изображения, названия и характеристики этих элементов.

L1004_05020

05-22

Основы электрооборудования

Электрические схемы

100-00-06

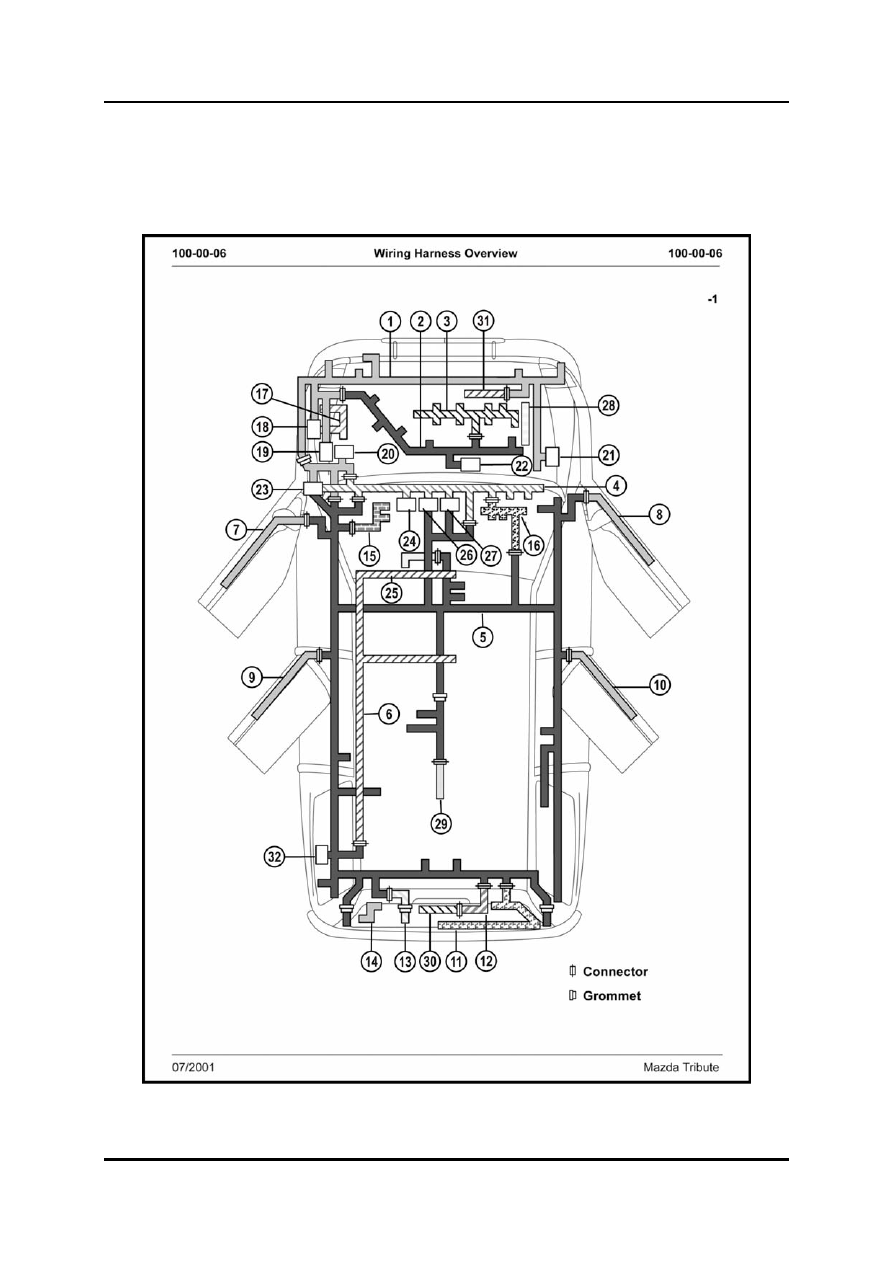

Общий вид жгутов электропроводки

•

В группе 100-00-06 имеется «Общий вид жгутов электропроводки», где показана
разводка и основные места соединений жгутов проводов.





L1004_05021

Электрические схемы

Основы электрооборудования


•

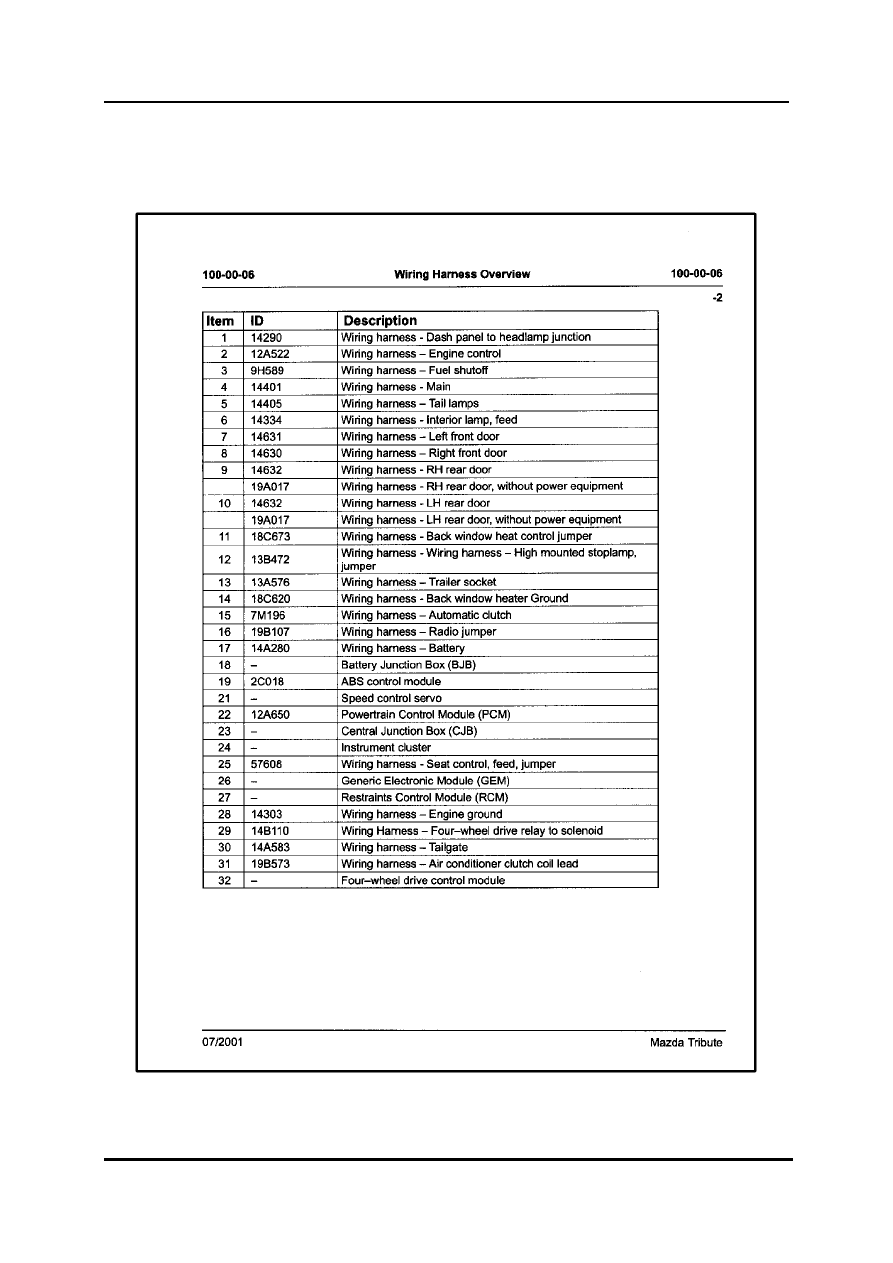

К «Общему виду жгутов электропроводки» добавлен указатель, который даёт
названия и идентификационные номера конкретных жгутов проводов.





L1004_05022

05-24
