Основы электрооборудования

Электрическая цепь

Параллельная цепь



L1004_03012


•

Параллельная цепь – это такая цепь, в которой имеется более одного контура для
прохождения тока. Несмотря на то, что напряжение, ток и сопротивление
продолжают влиять на параллельные цепи, как и на последовательные цепи, их
воздействие отличается от простой последовательной цепи.

•

В параллельной цепи в каждую ветвь подаётся одинаковое напряжение.
Добавление ветвей не снижает напряжения. Иначе говоря, каждая ветвь
параллельной цепи действует как отдельная последовательная цепь.

•

Большинство цепей (схем) в автомобиле являются параллельными.
Параллельные цепи имеют одно большое достоинство: Если в одной из нагрузок
или ветвей обнаруживается высокое сопротивление, остальные ветви продолжают
работать нормально.



Напряжение в параллельной цепи

•

Напряжение, прилагаемое к каждой из ветвей параллельной цепи, такое же, как
напряжение источника питания. Падение напряжения в каждой из нагрузок на
представленном рисунке также одинаково.



Электрическая цепь

Основы электрооборудования

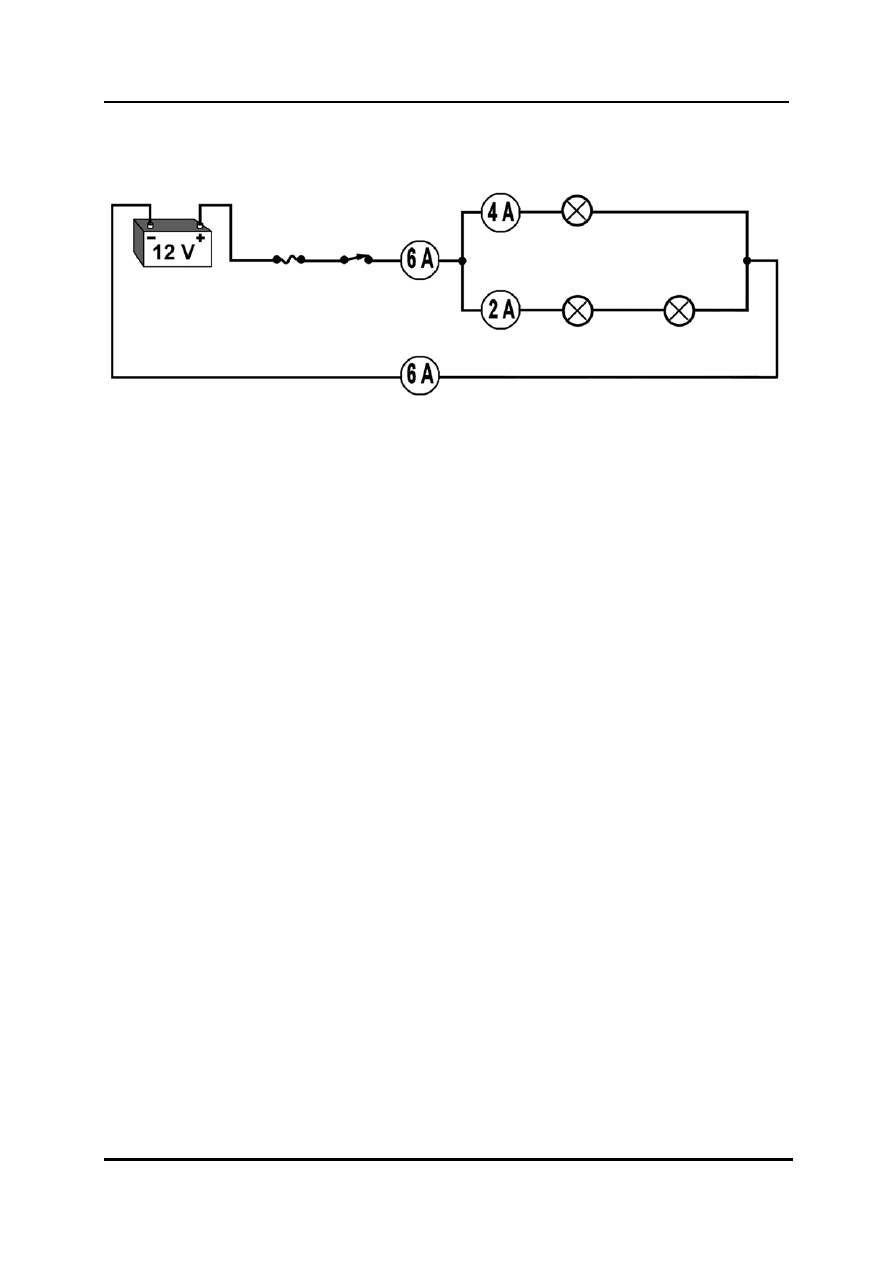

Ток в параллельной цепи



L1004_03013


•

Если цепь содержит более одного контура, ток в каждой ветви может быть разным
(в зависимости от сопротивления каждой ветви), но напряжение, подаваемое в
каждую ветвь, не меняется.

•

На рисунке показана типичная параллельная цепь. Ток делится на две ветви в
месте соединения, а каждая ветвь имеет собственную нагрузку и отдельный контур
заземления. В параллельных цепях совокупный ток равен сумме токов всех
ветвей. Итак, в этом примере цепи суммарный ток равен 4 А + 2 А, или 6 А. Если в
одной параллельной цепи обнаруживается высокое сопротивление, это не
оказывает воздействия на другие ветви.

•

В параллельной цепи добавление ветвей и нагрузок, подключаемых параллельно,
увеличивает суммарный ток, потому что имеется больше контуров для
прохождения тока.

•

Эта характеристика параллельных цепей объясняет, почему установка
дополнительного оборудования после продажи автомобиля может вызвать
проблемы. Неправильное включение этих устройств (стереосистем, аварийных
сигнализации и т.д.) в существующие цепи может настолько увеличить ток, что
предохранители расплавятся.

•

В параллельных цепях применимо только следующее уравнение для тока:

(I

.....

3

2

1

I

I

I

I

C

+

+

=

C

 = суммарный ток в цепи; I

1,2,3

= ток ветви)



Основы электрооборудования

Электрическая цепь

Сопротивление в параллельной цепи



L1004_03014


•

Расчёт суммарного сопротивления в параллельных цепях немного более сложен.
Определение суммарного сопротивления в параллельных цепях может быть
нецелесообразно, так что лучше просто помнить, что в параллельных цепях
суммарное сопротивление цепи меньше самого малого сопротивления. Например,
на показанном рисунке наименьшее сопротивление равно 6Ω, а общее
сопротивление цепи составляет 4Ω.

•

Простейший расчёт выполняется путём деления напряжения источника питания
цепи на совокупное потребление тока каждой ветви (с помощью закона Ома).
Напряжение источника питания равно 12 В. Потребление тока одной ветви
составляет 2 А, а другой ветви – 1 А.

•

Суммарное потребление цепи составляет

A

A

A

3

2

1

=

+



•

Затем с помощью закона Ома можно рассчитать общее сопротивление цепи:

12

4

3

= Ω

B

A



•

Другим способом определения сопротивления параллельной цепи  является:

K

K

K

3

2

1

1

1

1

1

R

R

R

R

C

+

+

=





 общее сопротивление в цепи;

=

C

R

=

...

3

,

2

,

1

R

 резисторы

•

Таким образом, представленный расчёт можно выполнить также с использованием
соответствующего уравнения сопротивления:

2

1

2

1

1

1

1

1

1

1

R

R

R

R

R

R

C

C

+

=

⇒

+

=





Ω

=

Ω

=

Ω

=

Ω

+

Ω

=

Ω

+

Ω

=

⇒

4

3

12

12

3

1

12

1

12

2

1

12

1

6

1

1

C

R





Электрическая цепь

Основы электрооборудования

Сопротивление в комбинированной (параллельно-последовательной)
цепи



L1004_03015


•

Чтобы рассчитать общее сопротивление RC комбинированной цепи, необходимо
разбить систему на части и сначала рассчитать параллельный участок. Это так
называемое эквивалентное сопротивление Re.

•

На рисунке резисторы R1 и R2 соединены параллельно.

•

Эквивалентное сопротивление Re будет рассчитываться с помощью формулы для
сопротивления в параллельных цепях:


2

1

2

1

1

1

1

1

1

1

R

R

R

R

R

R

e

e

+

=

⇒

+

=





4Ω

3

12

12

3

1

12

1

12

2

1

12

1

6

1

1

=

Ω

=

Ω

=

Ω

+

Ω

=

Ω

+

Ω

=

⇒

e

R





•

После этого можно добавить последовательные сопротивления R3 и R4 и
эквивалентное сопротивление Re, чтобы получить общее сопротивление RC.

Ω

=

Ω

+

Ω

+

Ω

=

⇒

+

+

=

10

4

5

1

4

3

C

e

C

R

R

R

R

R
