Основы электрооборудования

Электрическая цепь

Контур заземления

•

Заземление замыкает контур обратно на источник питания. Напряжение имеет
самый низкий потенциал на стороне заземления цепи. В большинстве
автомобилей отрицательная сторона аккумуляторной батареи подключается к
земле.

•

В автомобиле не имеет смысла для каждой системы иметь отдельные провода
заземления, возвращающиеся на аккумуляторную батарею. Большинство
автомобильных схем замыкается на «корпусную землю» (на массу). Заземление на
корпус использует в качестве обратной цепи к источнику питания кузов, двигатель
или раму. Сталь в этих деталях автомобиля обеспечивает прекрасную обратную
цепь для электрического тока.





L1004_03003

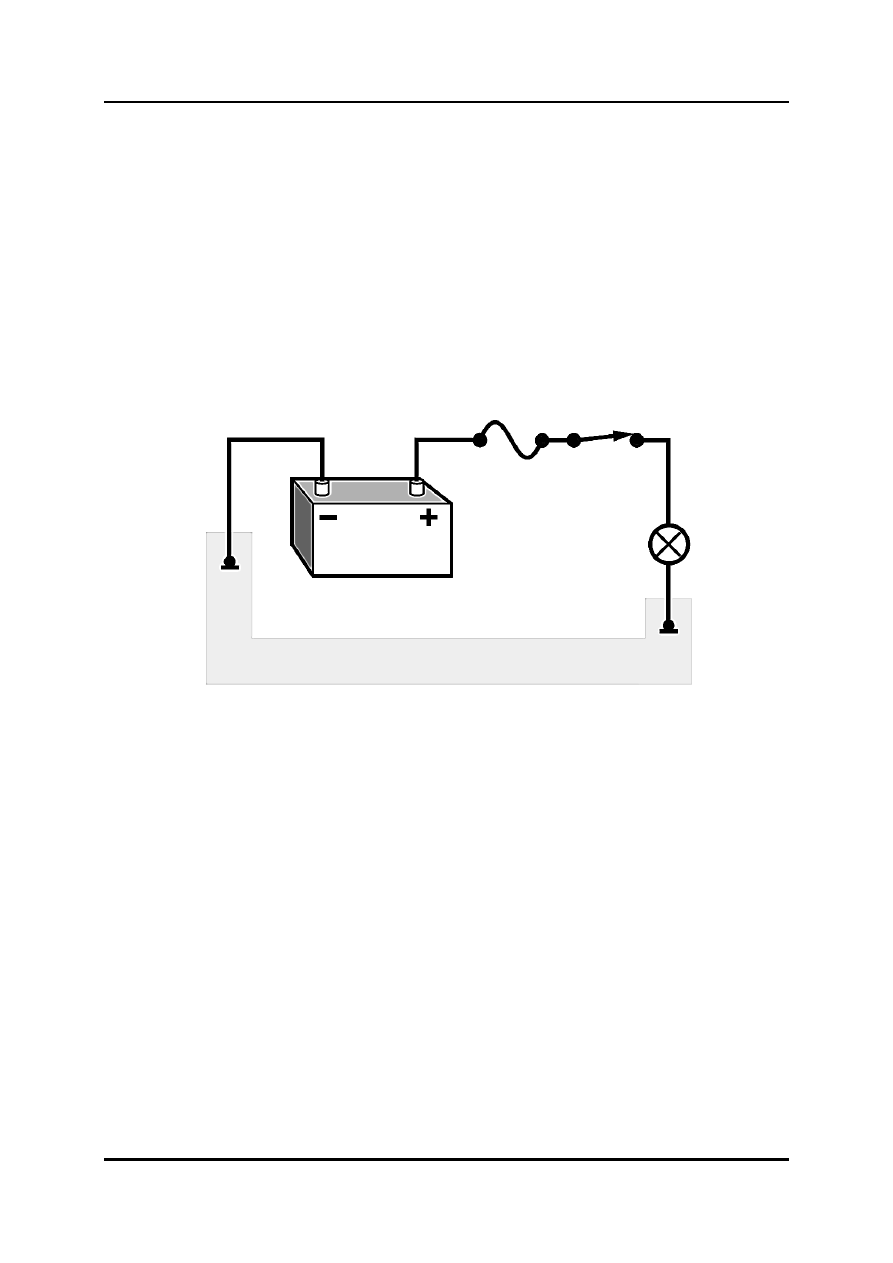

Заземление на корпус



Электрическая цепь

Основы электрооборудования

Устройства управления

•

Устройства управления, такие как выключатели или реле, делают цепь более
удобной для использования, позволяя включать и выключать ток в определённых
точках цепи. Замкнутый выключатель в цепи замыкает контур и позволяет
проходить току. Размыкание выключателя разрывает контур и прекращает
прохождение тока.

•

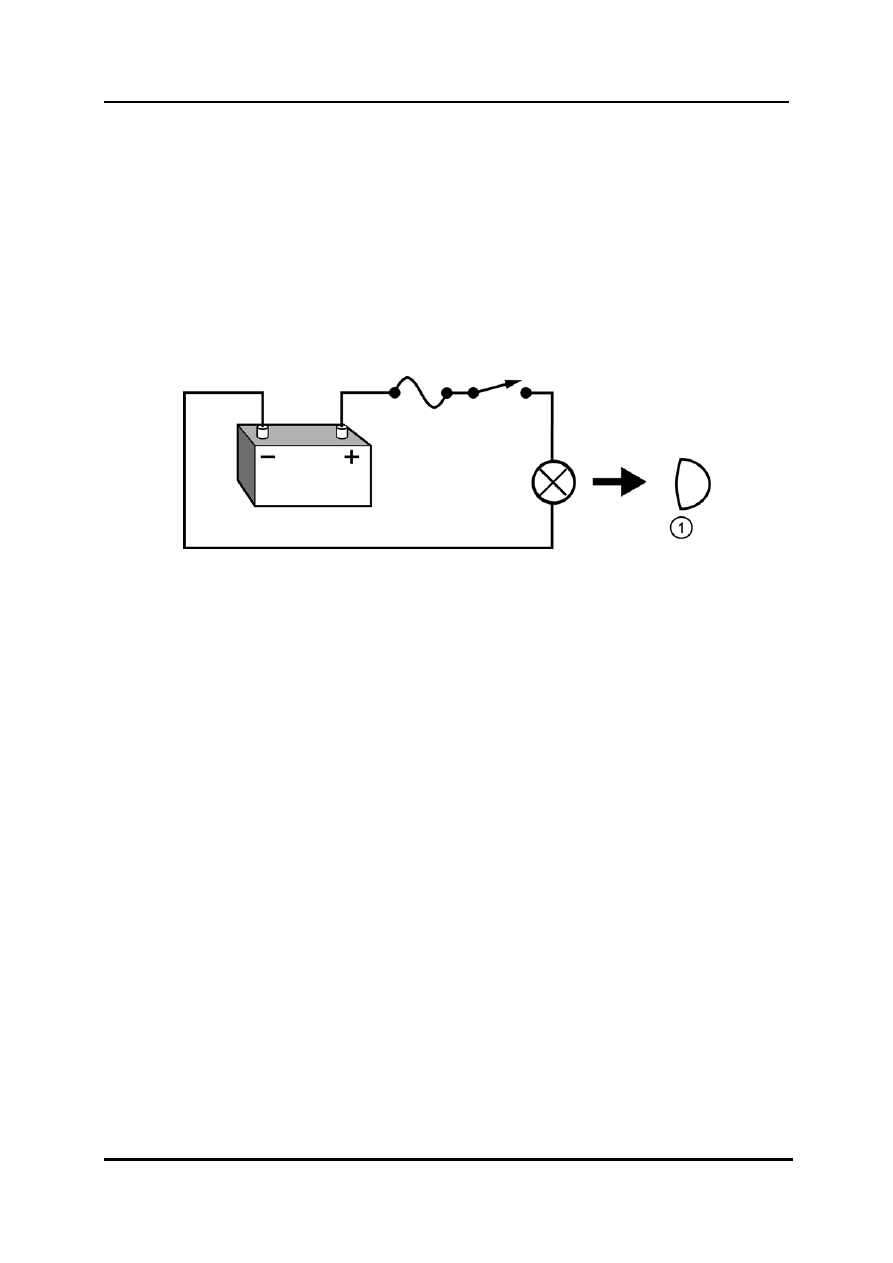

В простой цепи местонахождение выключателя не имеет значения. Как показано
на рисунке, если контур разорван, ток не может проходить. Даже если
выключатель распложен на стороне заземления, лампа не будет светиться, пока
цепь не будет замкнута.





L1004_03004



1

Лампа (не светится)





Результат разомкнутого выключателя



Основы электрооборудования

Электрическая цепь

Устройства защиты электрических цепей

•

Каждя электрическая цепь содержит одно или несколько устройств защиты
электрической цепи, чтобы предотвратить повреждение электрической проводки и
электронных элементов. Такими устройствами могут быть плавкие
предохранители, плавкие перемычки или их комбинация.





L1004_03005

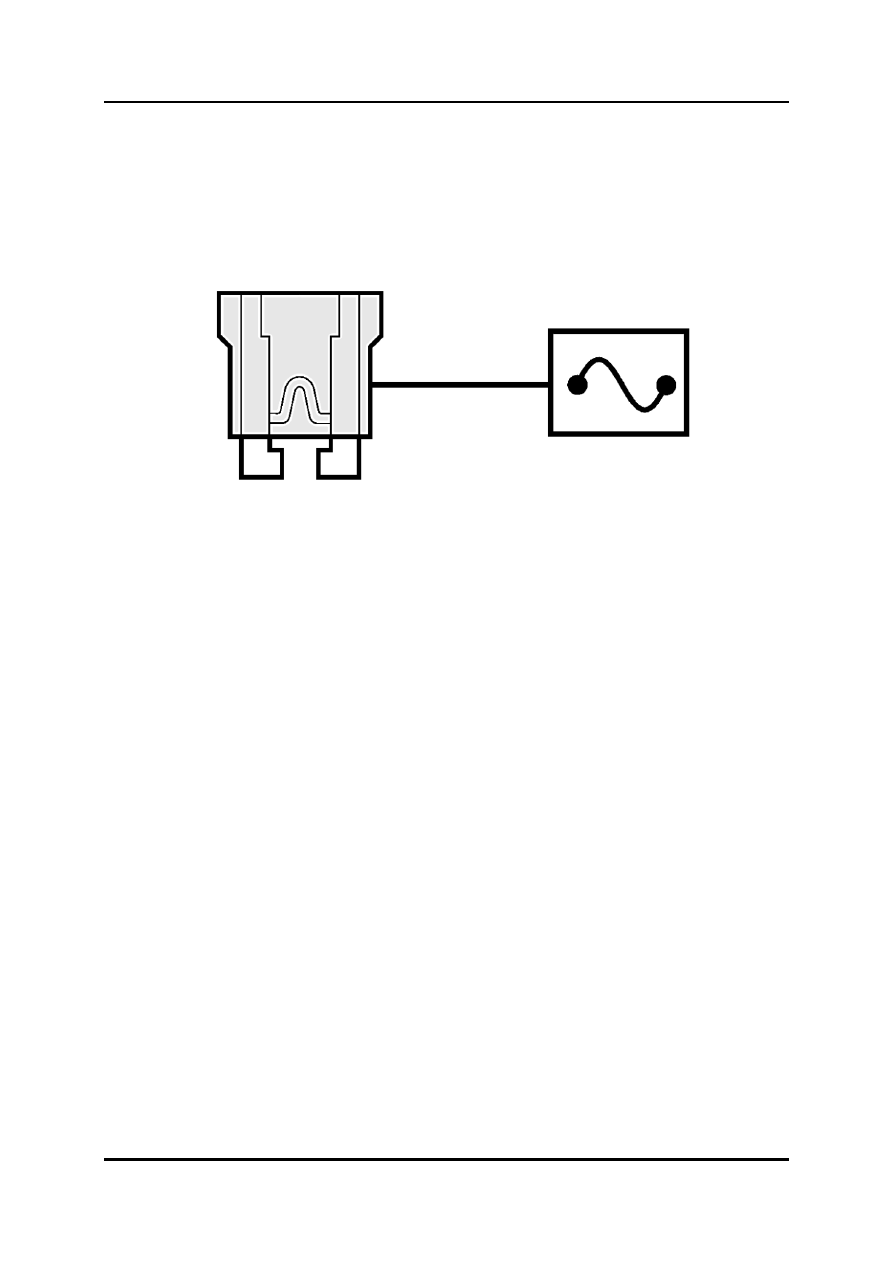

Плавкий предохранитель и условное обозначение



Электрическая цепь

Основы электрооборудования

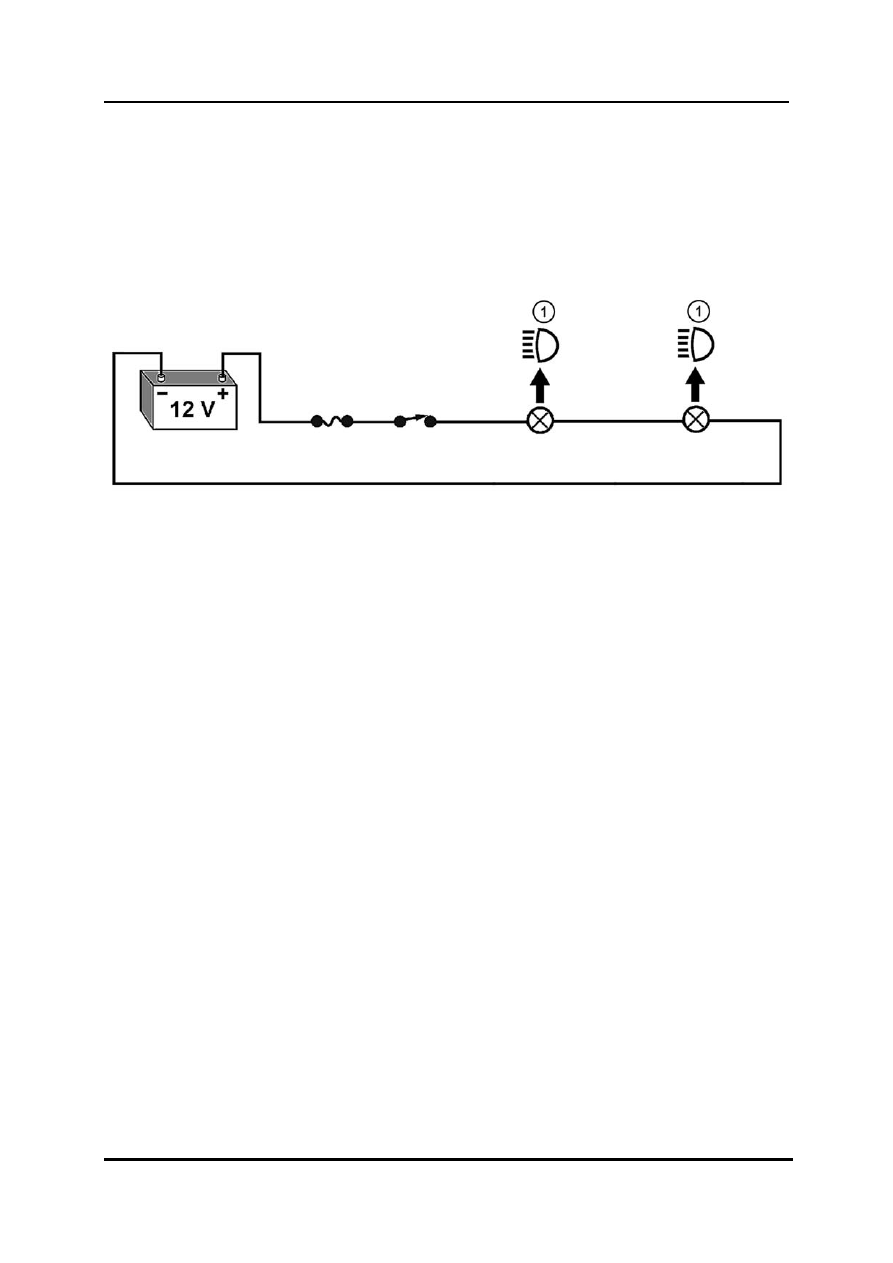

Последовательные цепи

•

Последовательная цепь – это такая цепь, в которой имеется только один
замкнутый контур для прохождения тока. Как показано, когда выключатель в цепи
замкнут, ток может проходить только по одному контуру. Последовательные цепи
являются простейшим типом электрических цепей.





L1004_03006



1

Лампа (светится)





Падение напряжения

•

Чтобы элементы или нагрузки в замкнутой цепи работали, они должны потреблять
определённое количество напряжения. «Падение» напряжения описывает то
напряжение, которое потребляется при прохождении через нагрузку. Падение
напряжения происходит только тогда, когда проходит ток.

•

Истраченное напряжение (энергия) преобразуется в тепло или движение. В случае
простой цепи с лампой падение напряжения в лампе заставляет её светиться
(напряжение, преобразованное в тепло). Если дополнительные нагрузки или
лампы подключаются последовательно, напряжение падает пропорционально в
каждом устройстве.

•

В нагрузке с наибольшим сопротивлением напряжение падает в наибольшей
степени, а суммарное падение напряжения в последовательной цепи равняется
напряжению источника питания.

•

Иногда падение напряжения представляет собой неисправность в цепи. Например,
сопротивление, порождаемое корродированными проводами или разъёмами,
может потреблять напряжение, предназначенное нагрузке.
