Mazda электрооборудование. Руководство - часть 13

Основы электрооборудования

Электрическая цепь

Распространённые неисправности цепей

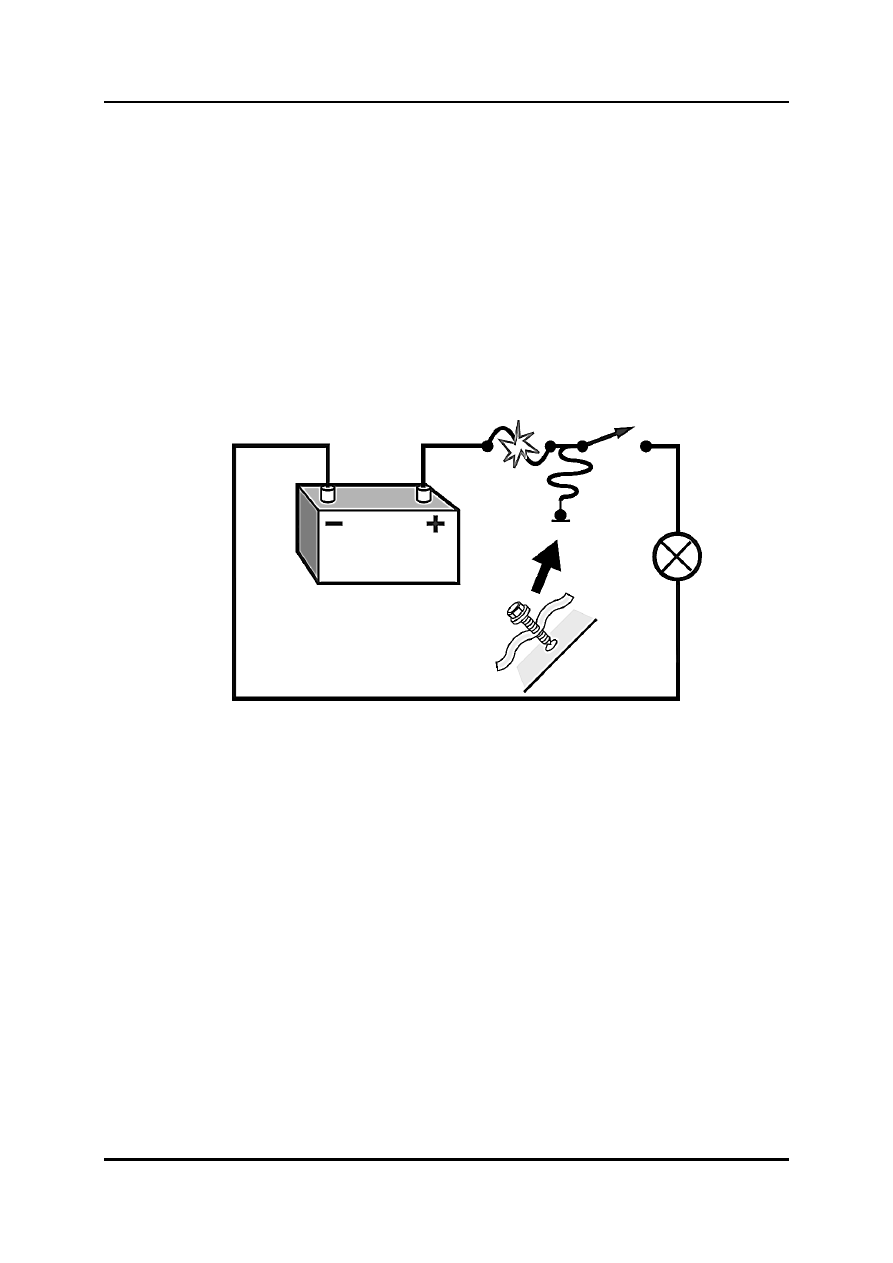

Замыкание на землю

•

Замыкание на землю – это ненужный контур между положительной стороной и
стороной заземления цепи. Когда это происходит, ток проходит мимо
предполагаемой нагрузки, потому что электрический ток всегда старается пройти
по пути меньшего сопротивления.

•

Поскольку сопротивление, оказываемое нагрузкой, уменьшает величину
протекающего в цепи тока, короткое замыкание может допустить прохождение тока
большой величины. Избыточный ток обычно размыкает (или плавит)
предохранитель. На рисунке короткое замыкание обходит как разомкнутый
выключатель, так и нагрузку, и проходит прямо на землю.





L1004_03016



Электрическая цепь

Основы электрооборудования

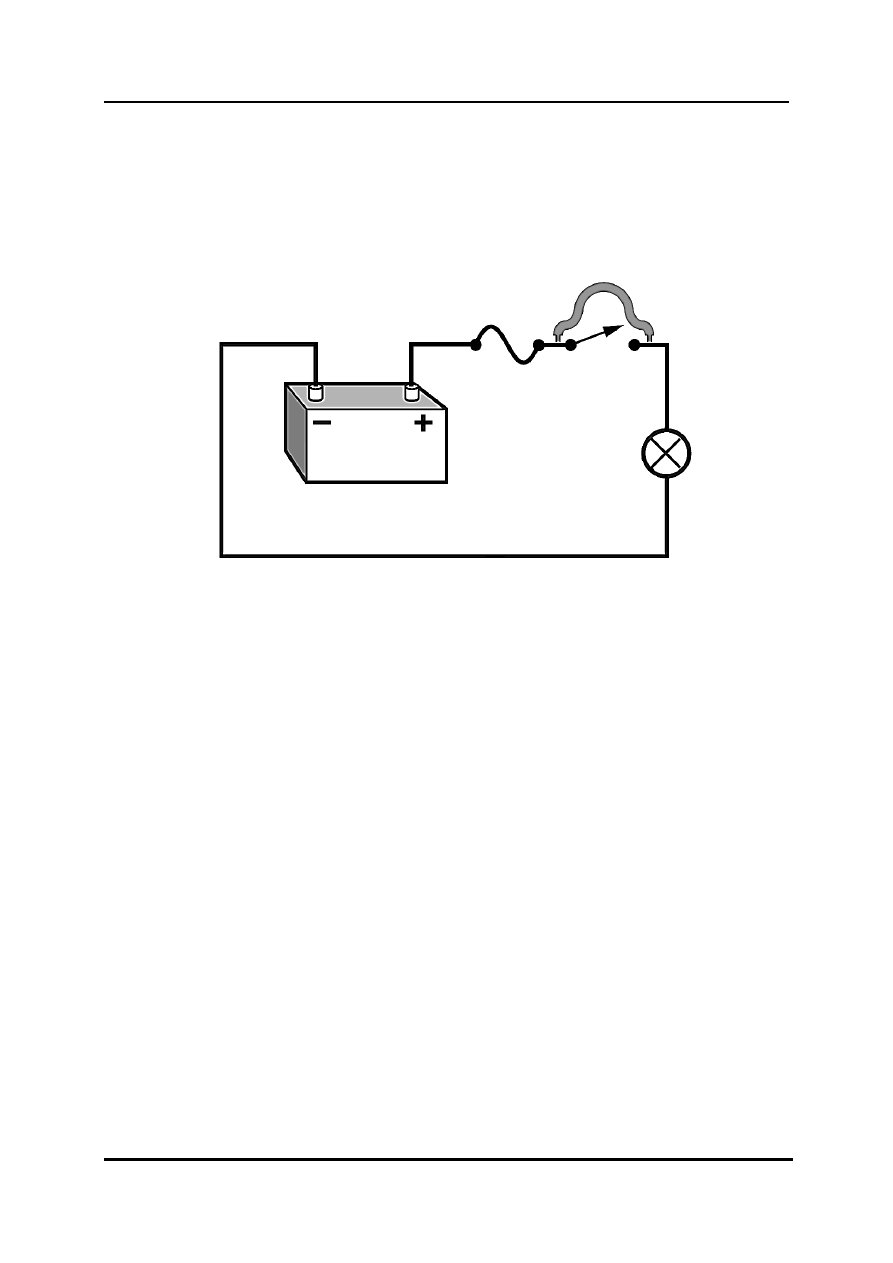

Замыкание на источник питания

•

Замыкание на источник питания также является непредусмотренным контуром для
прохождения тока. На представленном рисунке контур обходит выключатель в
цепи и идёт прямо на нагрузку. Это заставляет лампу светиться, даже несмотря на
то, что выключатель разомкнут.





L1004_03017



Основы электрооборудования

Электрическая цепь

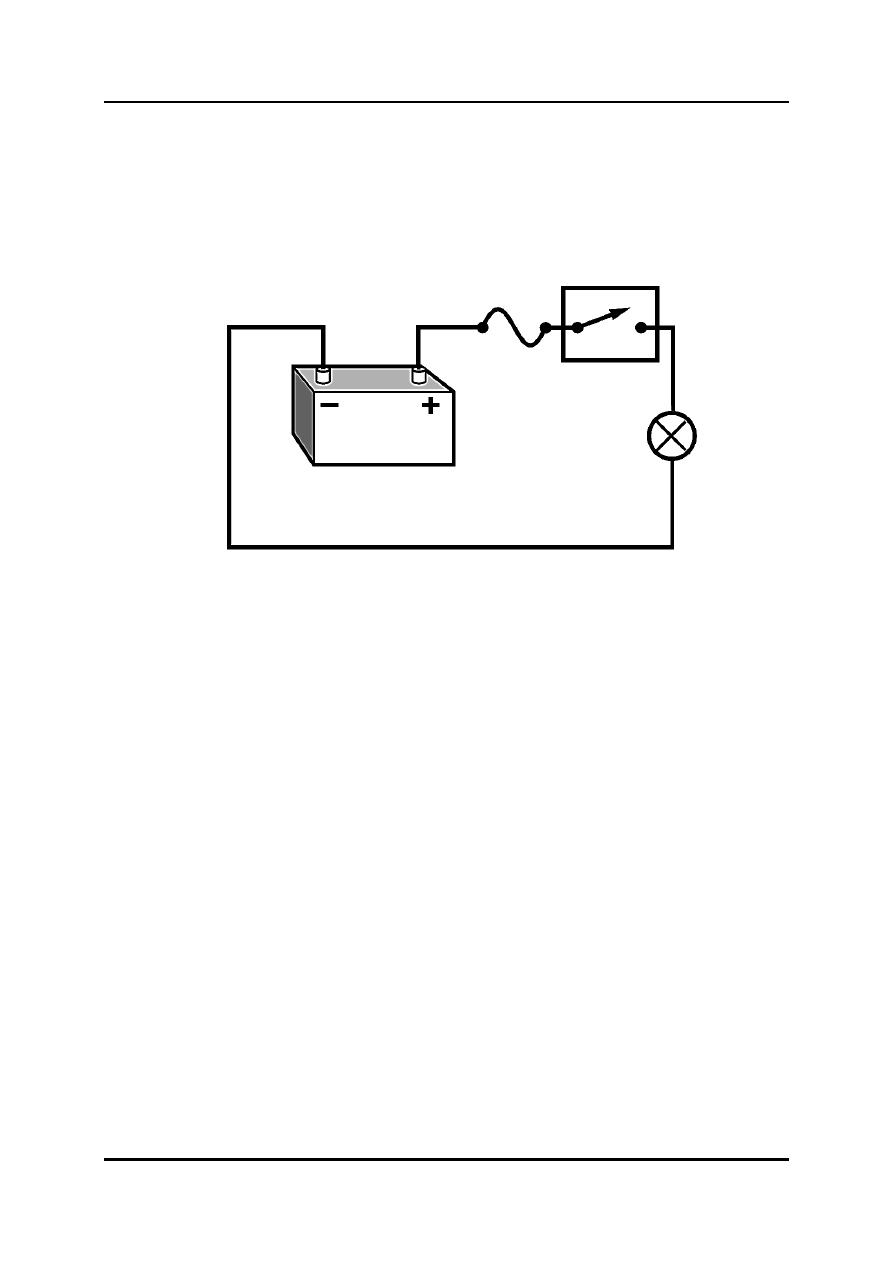

Обрыв цепи

•

Удаление либо источника напряжения, либо проводника со стороны заземления
обрывает цепь. Поскольку больше нет замкнутого контура, ток не проходит, и цепь
является «оборванной». На показанном рисунке выключатель размыкает цепь и
прекращает прохождение тока.





L1004_03018



Электрическая цепь

Основы электрооборудования

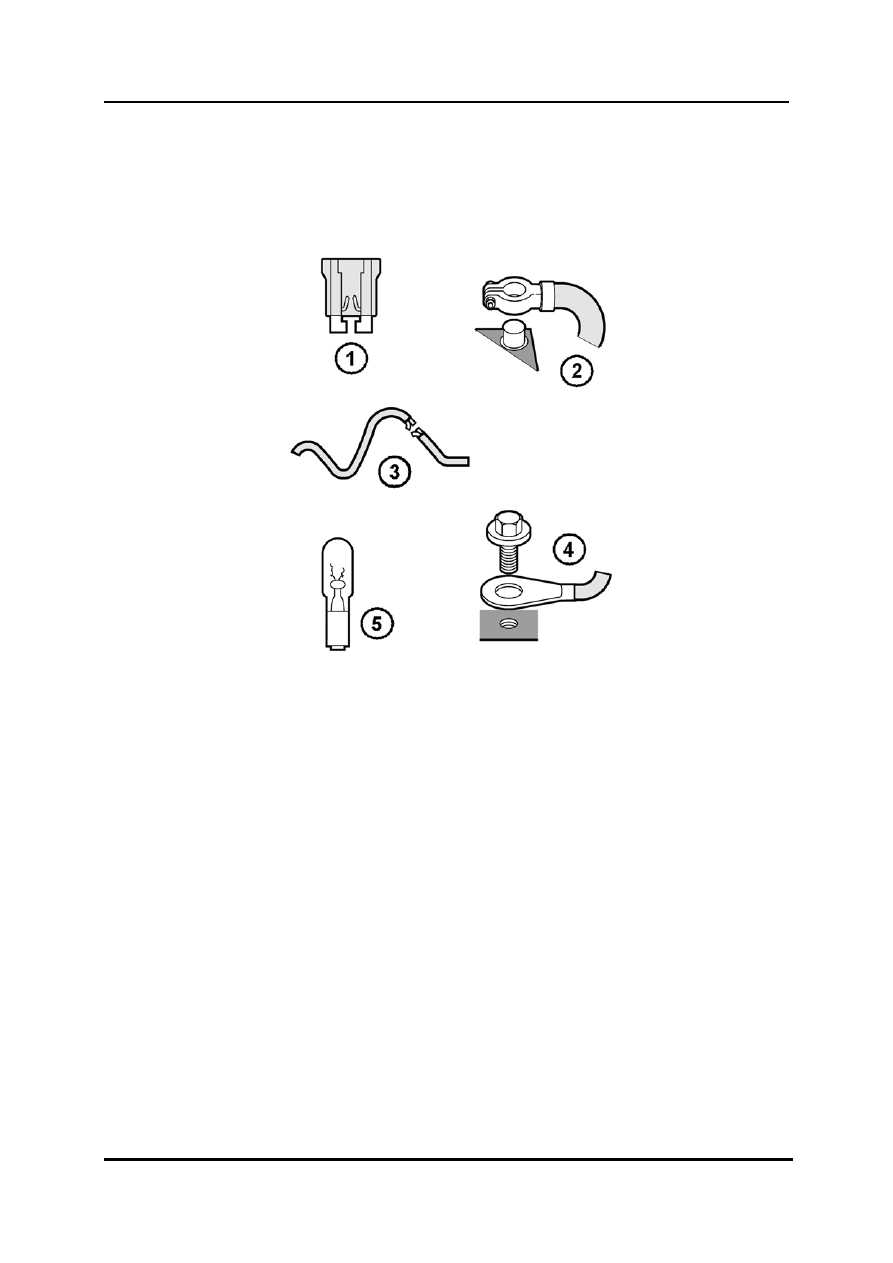

Примеры разомкнутых цепей

•

Некоторые размыкания являются преднамеренными, а другие –
непреднамеренными. На рисунке показаны некоторые примеры
непреднамеренных обрывов цепей.





L1004_03019



1

Расплавленный предохранитель 4

Отключение от заземления

2

Отключение от источника напряжения 5  Перегоревшая лампа

3

Оборванный провод
