Mazda Система иммобилайзера. Руководство - часть 10





Система иммобилайзера

Варианты





1003-018

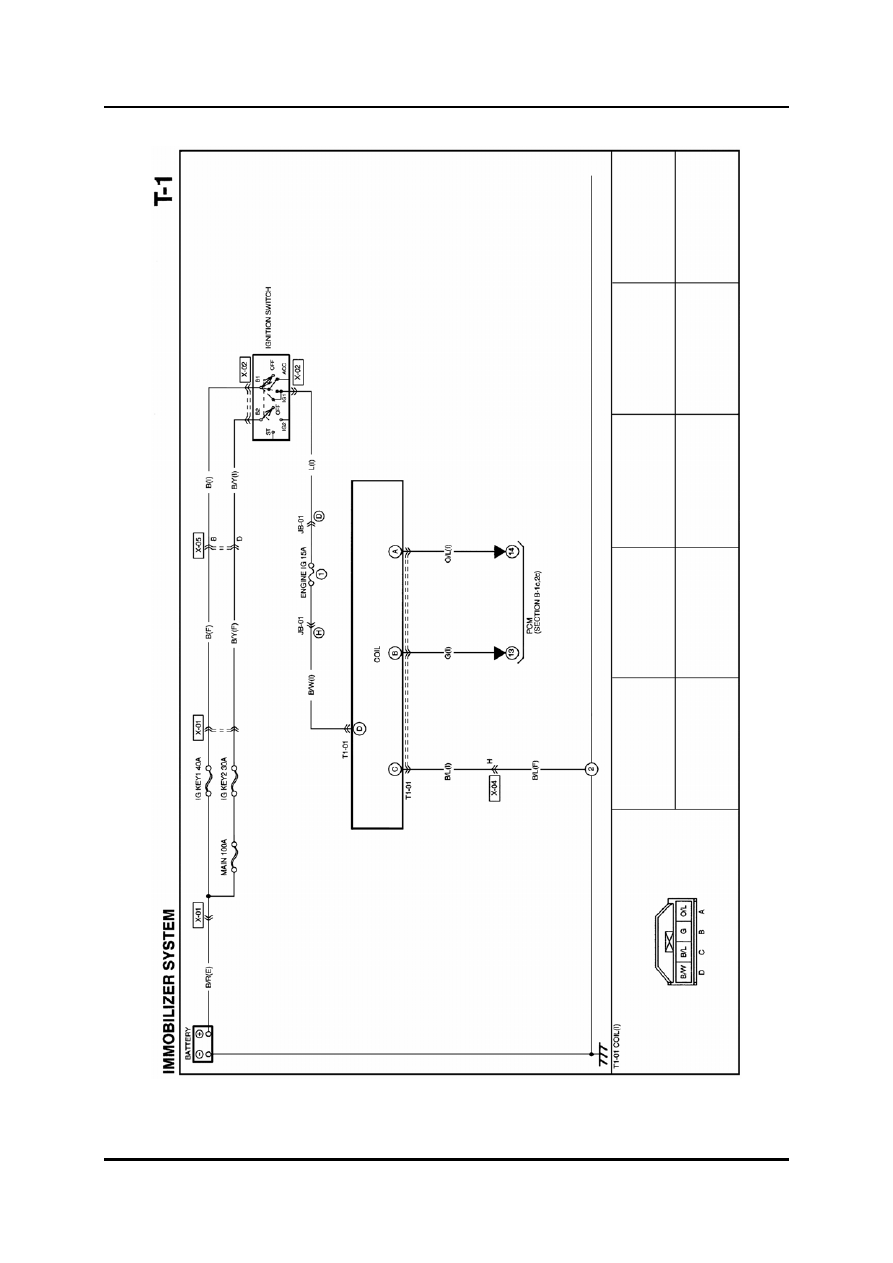

Электрическая схема рамочной антенны в составе I-PATS [Mazda6 (GG)]

Варианты

Система иммобилайзера

Распределённая PATS

•  Функции PATS заключены в модуле управления и распределены по двум

компонентам для усиления противоугонной защиты. В результате этого, чтобы
разрешить запуск двигателя, требуется дополнительный компонент, который
трудно снять.

•  После завершения обычного обмена сигналами PATS между транспондером,

рамочной антенной и PCM модуль управления также запрашивает код от
дополнительного модуля по шине HS - CAN.

•  Все кодовые запросы должны быть завершены успешно, прежде чем модуль

управления отправит разрешающий сигнал запуска двигателя в PCM.

• D-PATS

состоит из тарнспондерного ключа, рамочной антенны, IC или RKE, PCM и

сигнальной лампочки иммобилайзера. Ключ содержит шифрующий транспондер с
автоматически меняющимся кодом.

•  В настоящее время Mazda использует три варианта D-PATS:

–

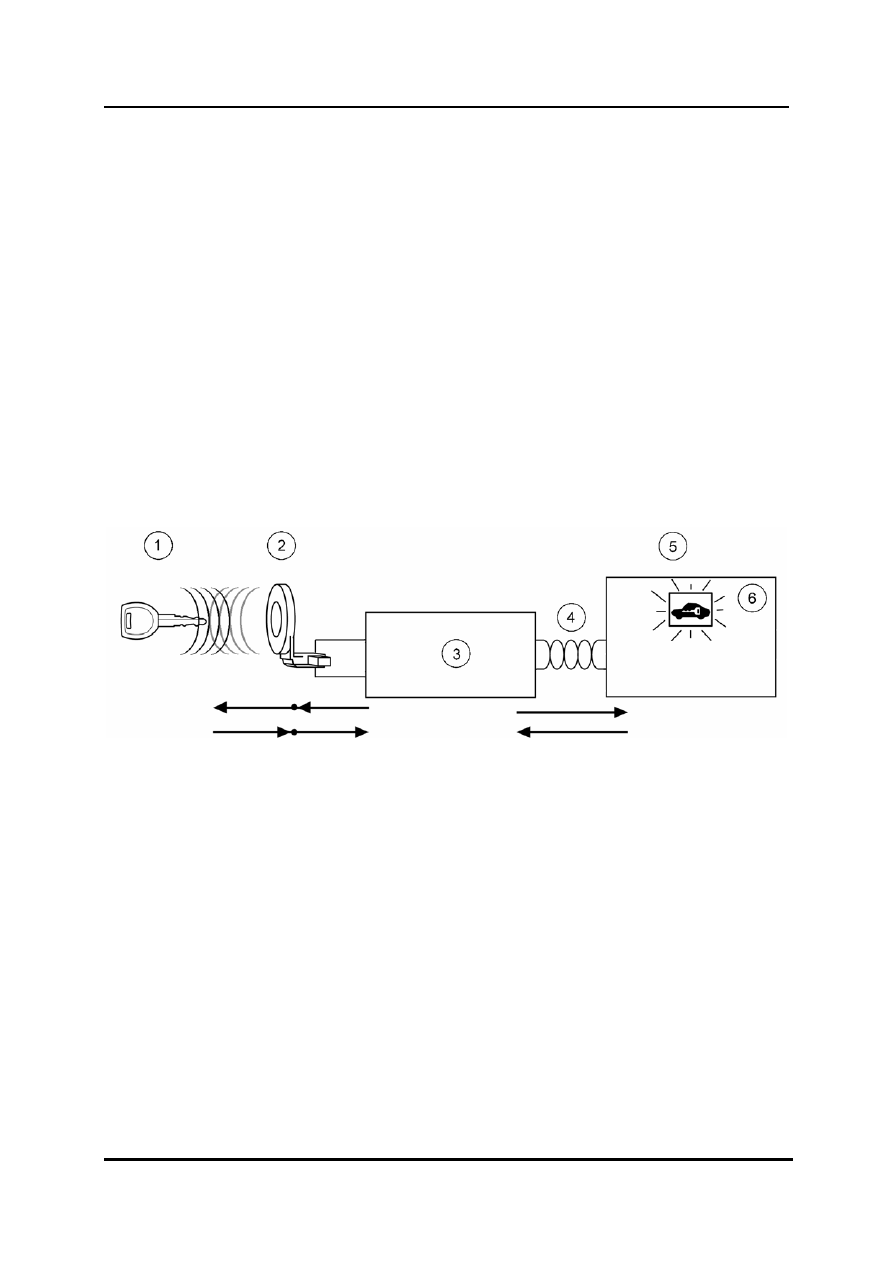

D-PATS модели Mazda2 (DY) использует PCM для управления функциями
иммобилайзера, а IC является дополнительным компонентом для проверки
контрольного кода.



1003-019b



Компоненты D-PATS (Mazda2)



Транспондерный ключ 4

Шина HS-Can

Рамочная антенна 5

Приборный щиток (HEC)

3 PCM

6  Сигнальная лампочка иммобилайзера



Система иммобилайзера

Варианты

–

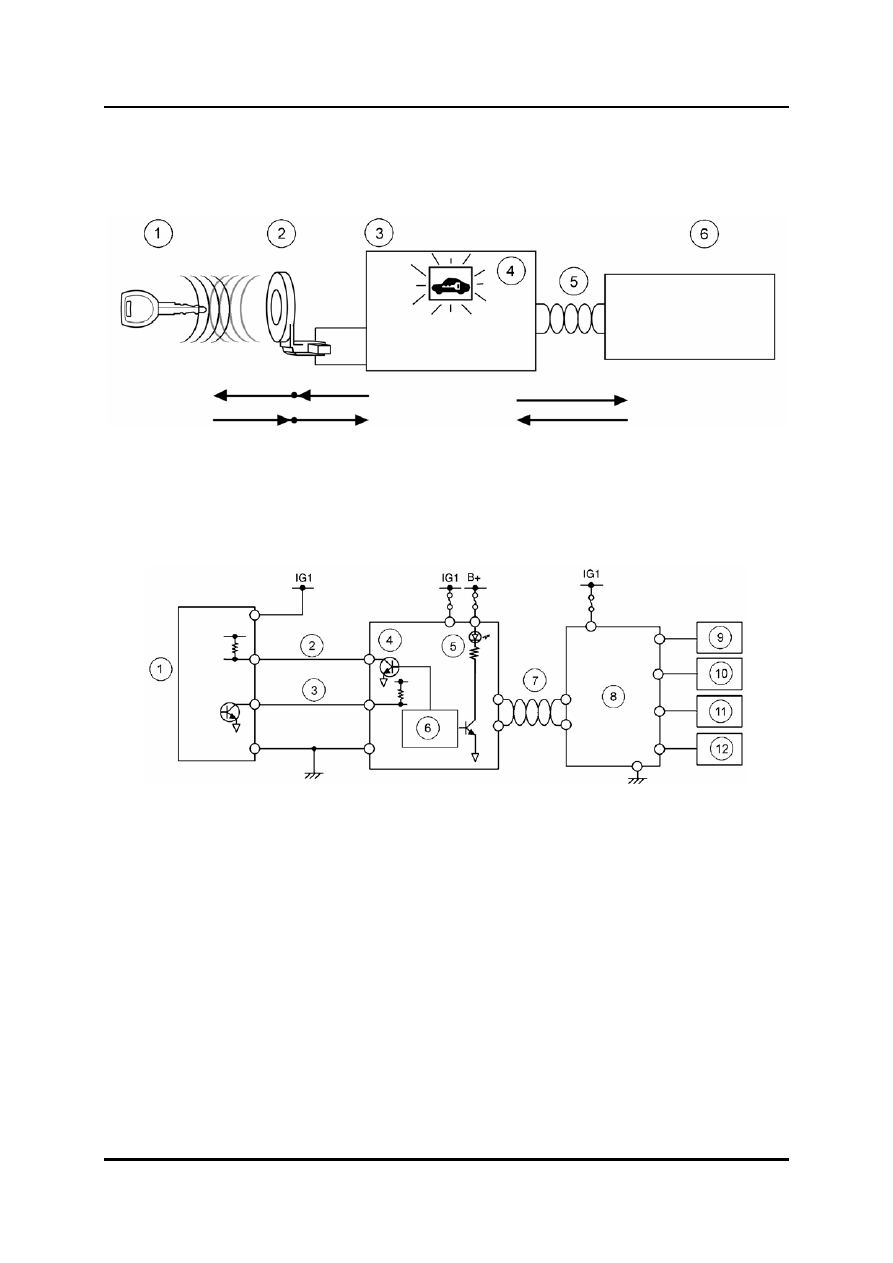

D-PATS модели Mazda3 (BK) использует IC для управления функциями
иммобилайзера, а PCM – как дополнительный компонент для проверки
контрольного кода.







1003-019a



Компоненты D-PATS (Mazda3)



Транспондерный ключ 4

Сигнальная лампочка иммобилайзера

Рамочная антенна 5

Шина HS-Can

Приборный щиток 6

PCM





1003-020

Электрическая схема D-PATS (Mazda3)



Рамочная антенна

Шина HS-CAN

Линия передачи 8

PCM

Линия приёма 9

Топливная форсунка

Приборный щиток 10

Реле топливного насоса

Сигнальная лампочка иммобилайзера 11

Катушка зажигания

Микропроцессор 12

Реле стартера



ПРИМЕЧАНИЕ: В моделях Mazda2 и Mazda3 IC иногда называется также HEC.


Варианты

Система иммобилайзера

–

D-PATS модели RX-8 (SE) использует модуль RKE для управления функциями
иммобилайзера и PCM – качестве дополнительного компонента для поверки
контрольного кода.



1003-019c

Компоненты D-PATS (RX-8)



Транспондерный ключ 5

Модуль RKE

Рамочная антенна 6

Шина HS-Can

Приборный щиток 7

PCM

Сигнальная лампочка иммобилайзера









1003-020b



Электрическая схема D-PATS (RX-8)



Рамочная антенна

Шина HS-CAN

Линия Tx

PCM

Линия Rx

Реле стартера

4 RKE



10 Стартер

Приборный щиток

11  Катушка зажигания

Сигнальная лампочка иммобилайзера

12  Топливная форсунка
