Mazda Система иммобилайзера. Руководство - часть 9





Система иммобилайзера

Варианты

Поиск неисправностей с помощью осциллограммы

•  Если процедуры, описанные на предыдущих страницах, не помогают в

определении неисправности, проверьте сигналы системы иммобилайзера
осциллографом (т.е. WDS) и сравните их с сигналами, показанными на рисунке
ниже.


ПРИМЕЧАНИЕ:

Цвета фона и сигналов следующих осциллограмм были

инвертированы, чтобы увеличить наглядность графика.


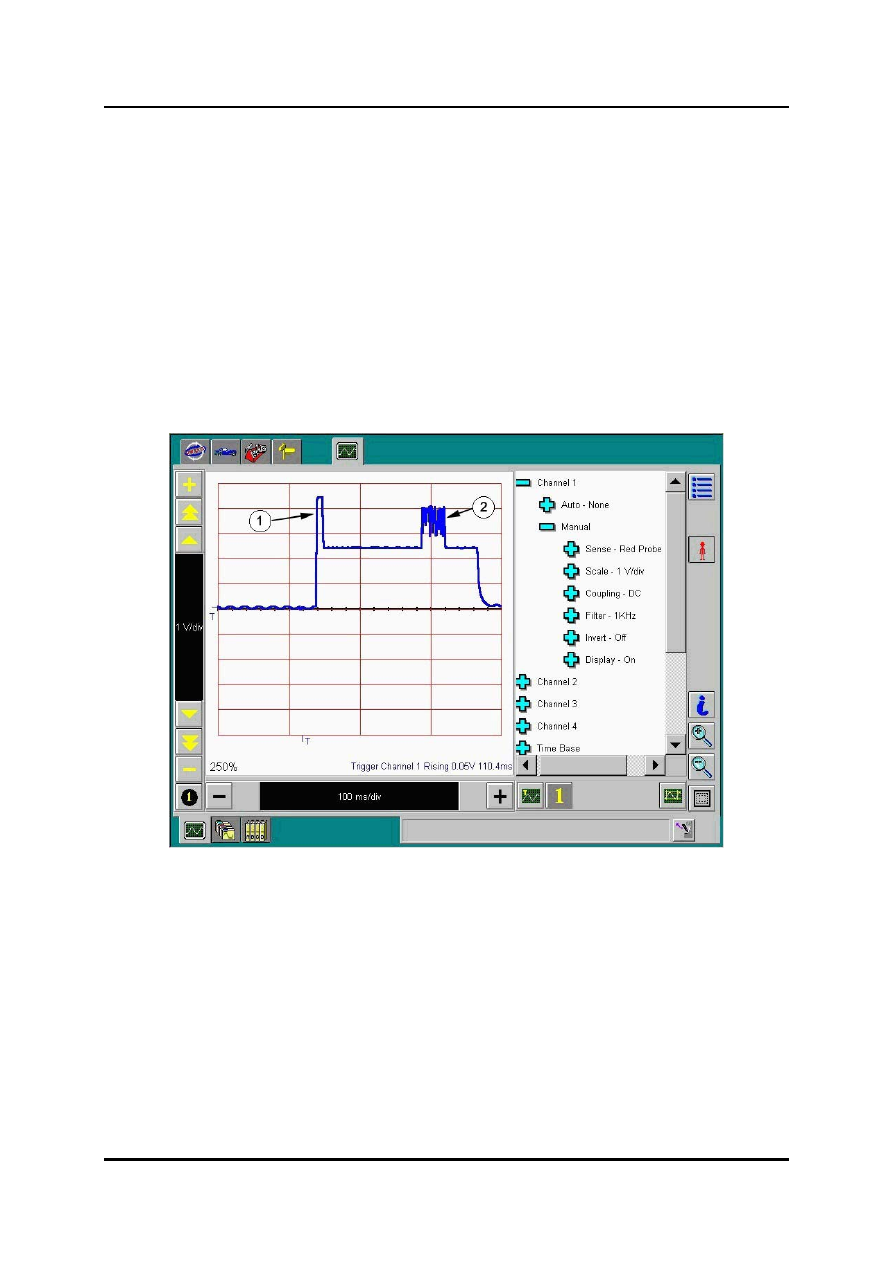

Сигнал тарнспондера

•  Надлежащий сигнал действующего ключа, измеренный на выводе “F” модуля

иммобилайзера.







1003-S001



Начало сигнала 2

Полезный сигнал транспондера




ПРИМЕЧАНИЕ:

Сигнал был записан при настройках осциллографа, которые

видны на снимке экрана. Сигнал будет демонстрироваться так, как показано
выше, только при установке фильтра помех на 1 кГц.



Варианты

Система иммобилайзера

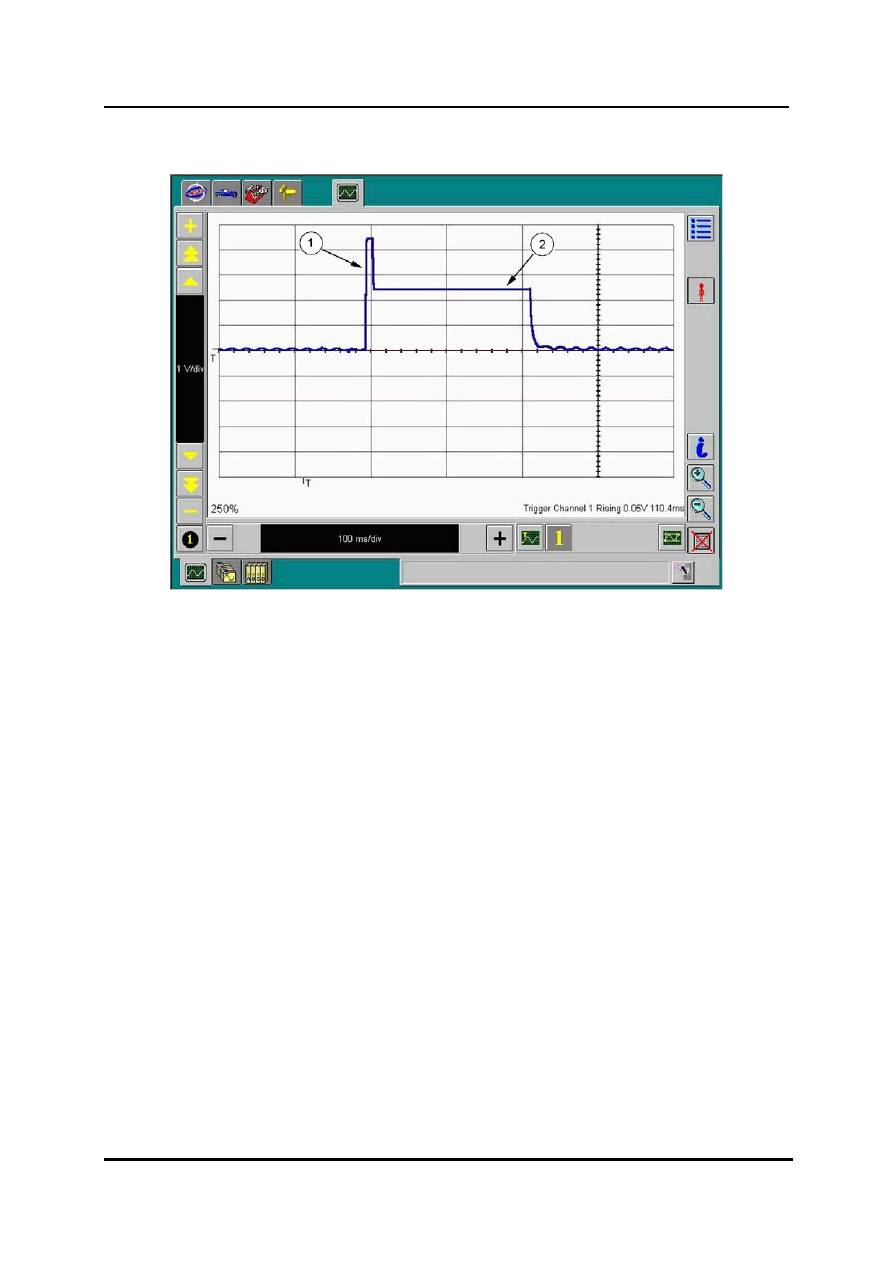

•  Сигнал недействительного ключа на контакте “F” модуля иммобилайзера.




1003-S003



Начало сигнала 2

Нет сигнала транспондера



Система иммобилайзера

Варианты

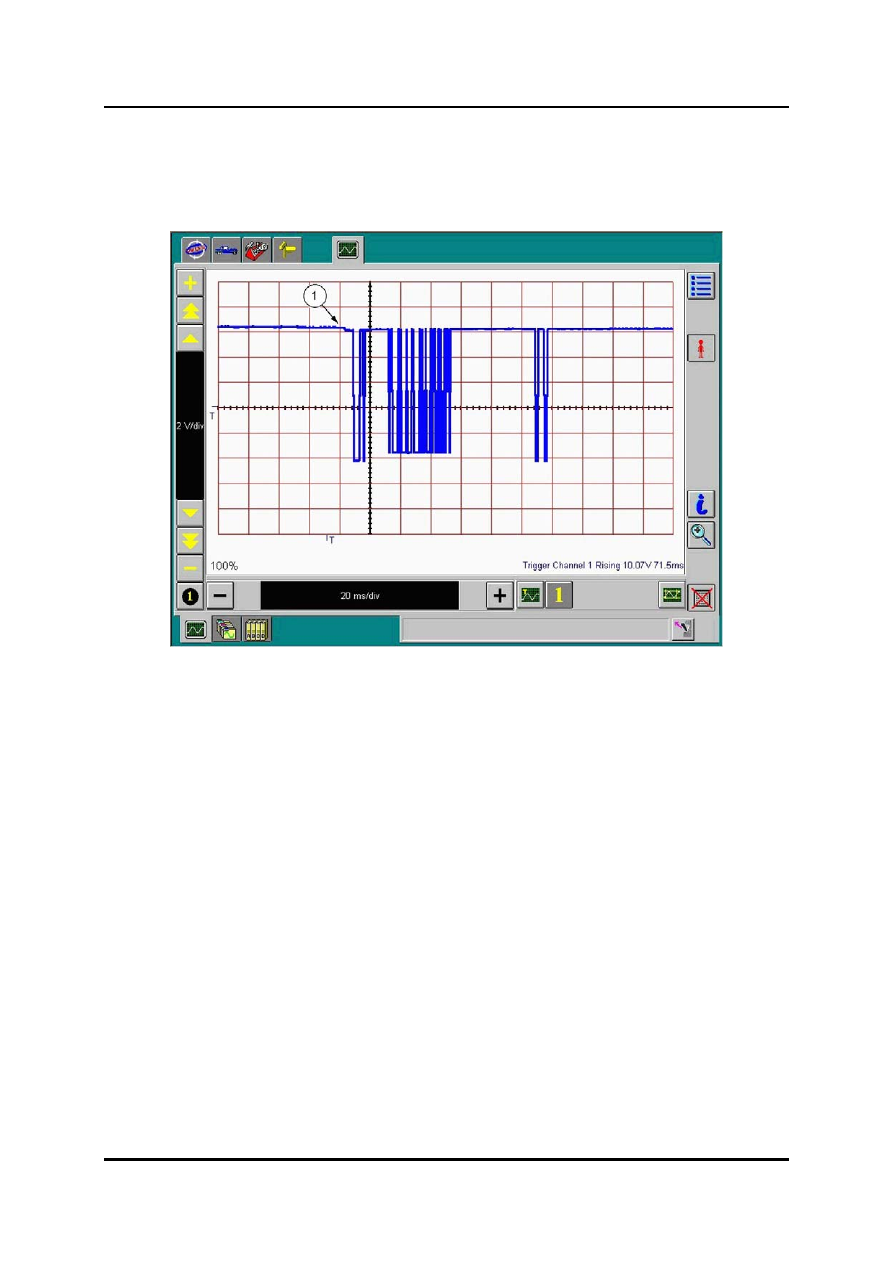

Сигнал связи между модулем иммобилайзера и PCM

•  Надлежащий сигнал, измеренный на контакте “A” модуля иммобилайзера в

процессе проверки ID-номера ключа.





1003-S005



1 12





Варианты

Система иммобилайзера

PATS

Конструкция и работа

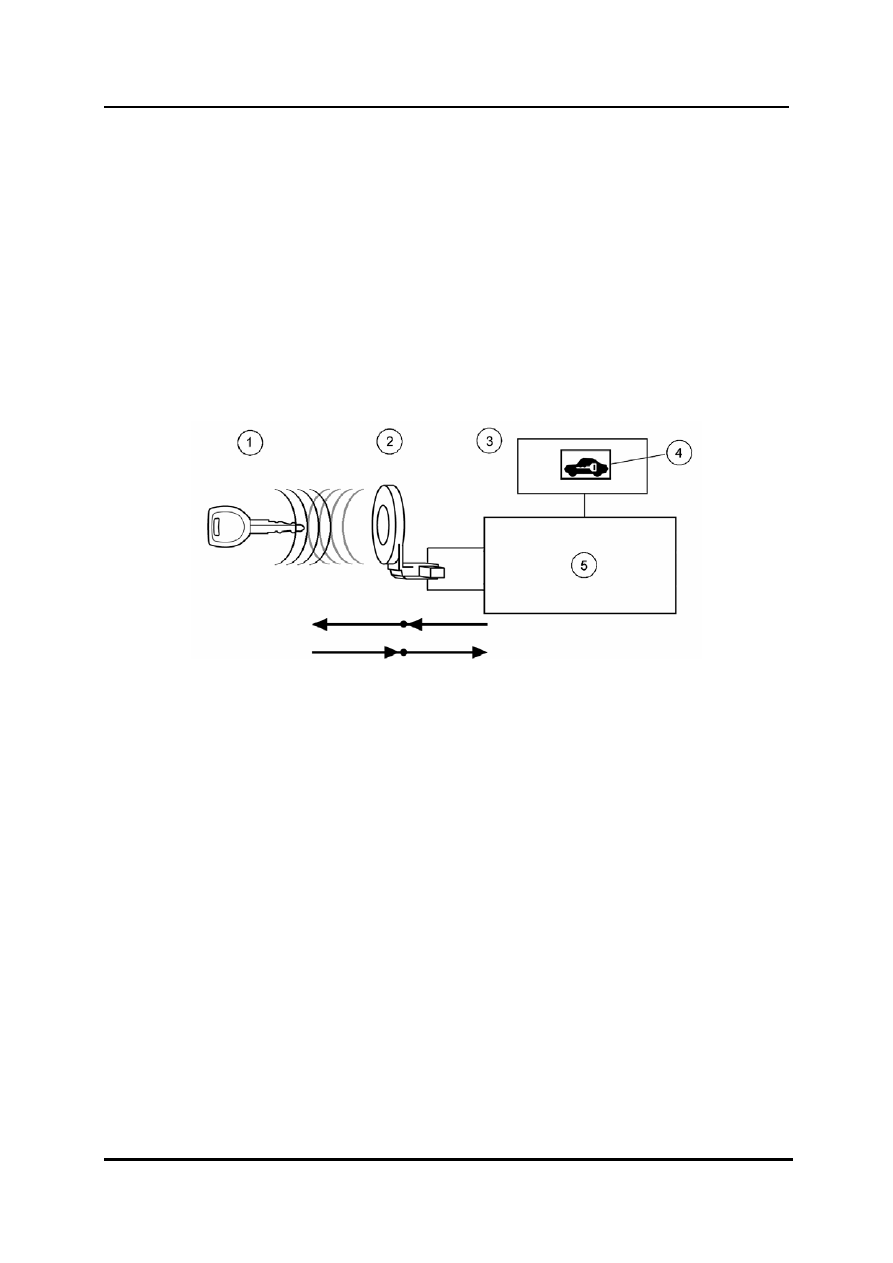

Централизованная PATS

•  Система состоит из транспондерного ключа, рамочной антенны, PCM и сигнальной

лампочки иммобилайзера. Ключ содержит шифрующий транспондер с
автоматически меняющимся кодом.

• ID-номера ключей хранятся в энергонезависимой памяти PCM. При каждом запуске

модуль сравнивает ID-номер использованного ключа с тем, что он запомнил.

• PCM

включает стартер, зажигание и впрыск топлива, если проверка ID-номера

была успешной.





1003-019d



Комплектующие I-PATS



Ключ (транспондер) 4

Сигнальная лампочка иммобилайзера

Рамочная антенна 5

PCM

Приборный щиток







ПРИМЕЧАНИЕ: I-PATS

модели Tribute снабжена функцией анти-скан. После

использования недействительного ключа следующая попытка включения
надлежащим ключом не допускается в течение 20 сек.
