Mazda Роторный двигатель. Руководство - часть 24





с

СБОРКА

37UOCX-22C

37UOCX-221

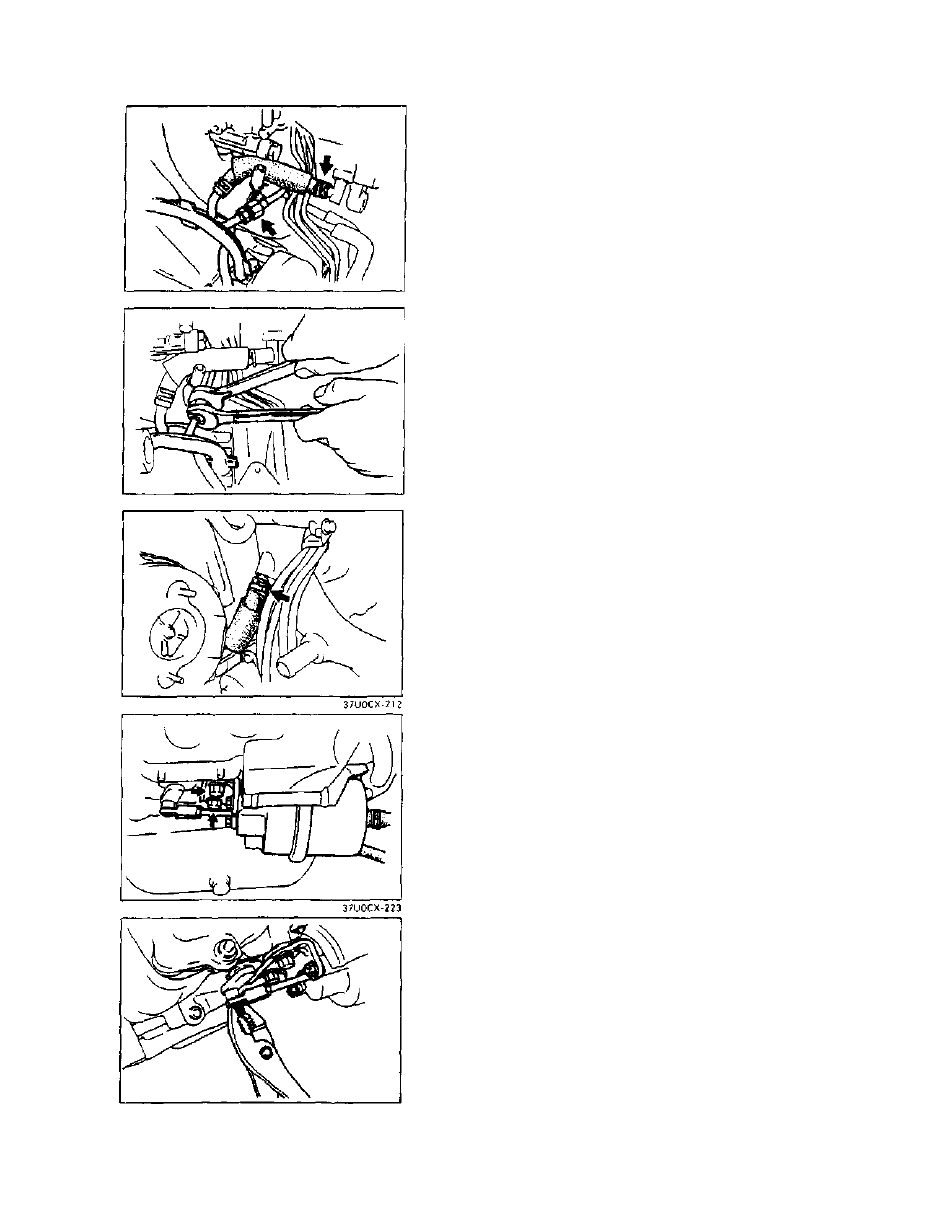

6. Соедините трубку входа масла и водяной шланг.

Предупреждение

• Не перекрутите трубку входа масла.

7. Затяните соединительный болт трубки входа масла

Предупреждение

• Используйте два ключа как показано.

Момент затяжки:

18-22 N-m {1.8-2.3 kgf-m, 14-16 ft-lbf}

8. Затяните соединительный болт трубки входа масла.

(Смотри страницу С-80)

Момент затяжки:

24-35 N-m {2.4-3.6 kgf-m, 18-26 ft-lbf}

9. Соедините водяной шланг.

10. Установите привод турбо-контроля.

Момент затяжки:

16-22 N-m {1.6-2.3 kgf-m, 12-16 ft-lbf}

11. Соедините воздушные шланги.

12. Установите новый зажим на стержень привода.

37UOCX-224

С-94

СБОРКА

С

37U0CX-226

37U0CX-228

37U0CX-229

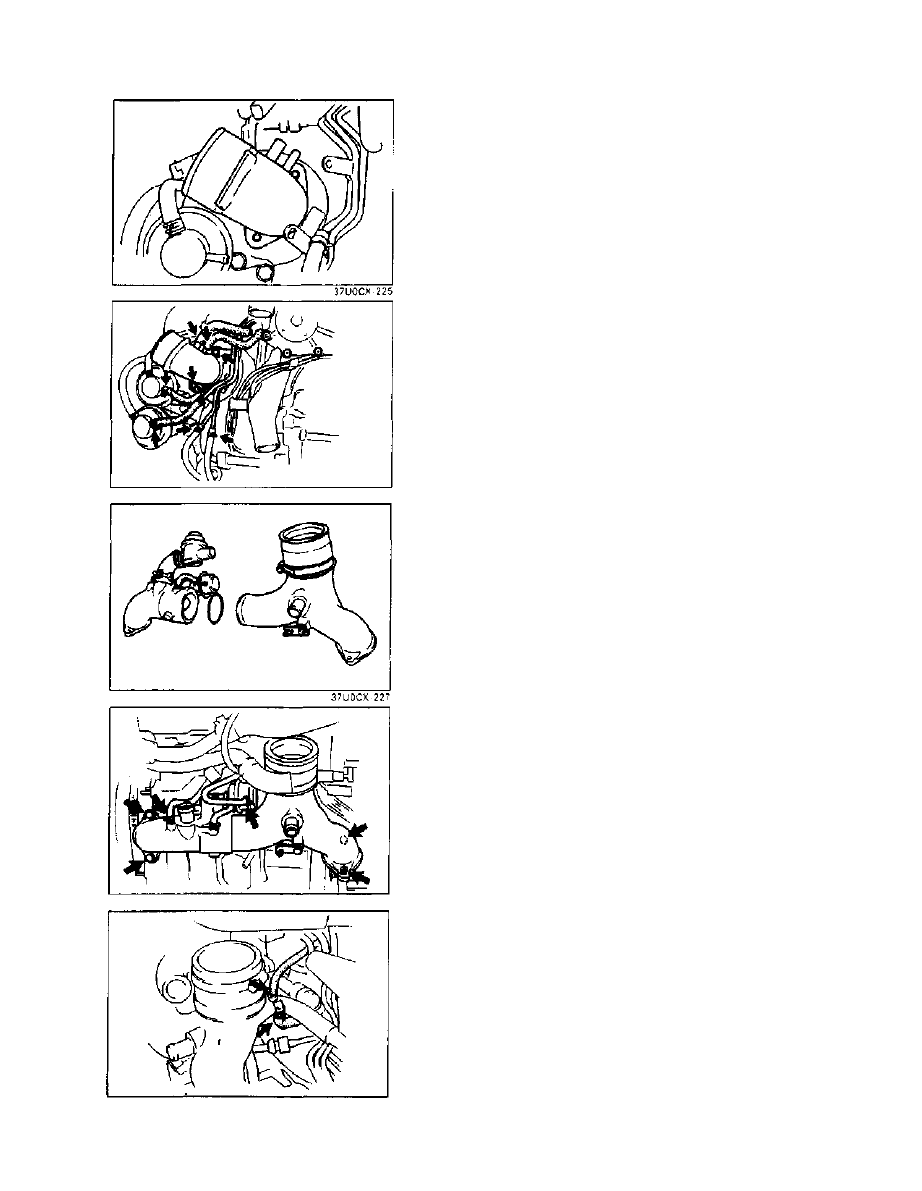

Воздушная труба впуска

Установите воздушную трубу впуска.

Вакуумная трубка
1. Установите вакуумную трубку.

Момент затяжки:

7.9-10.7 Nm {80-110 kgfcm, 69.5-95.4 in-lbf}

2. Соедините вакуумные шланги.

Воздушная трубка и клапан контроля

1. Смажьте чистым моторным маслом новое О-кольцо и

установите его между воздушной трубкой и клапаном

контроля.

2. Установите воздушную трубку и клапан контроля на

турбокомпрессор в сборе вместе с новыми прокладками.

Момент затяжки:

7.9-10.7 N-m {80-110 kgfcm, 69.5-95.4 in-lbf}

3. Соедините вакуумные шланги, показанные на рисунке.

С-95

с

СБОРКА

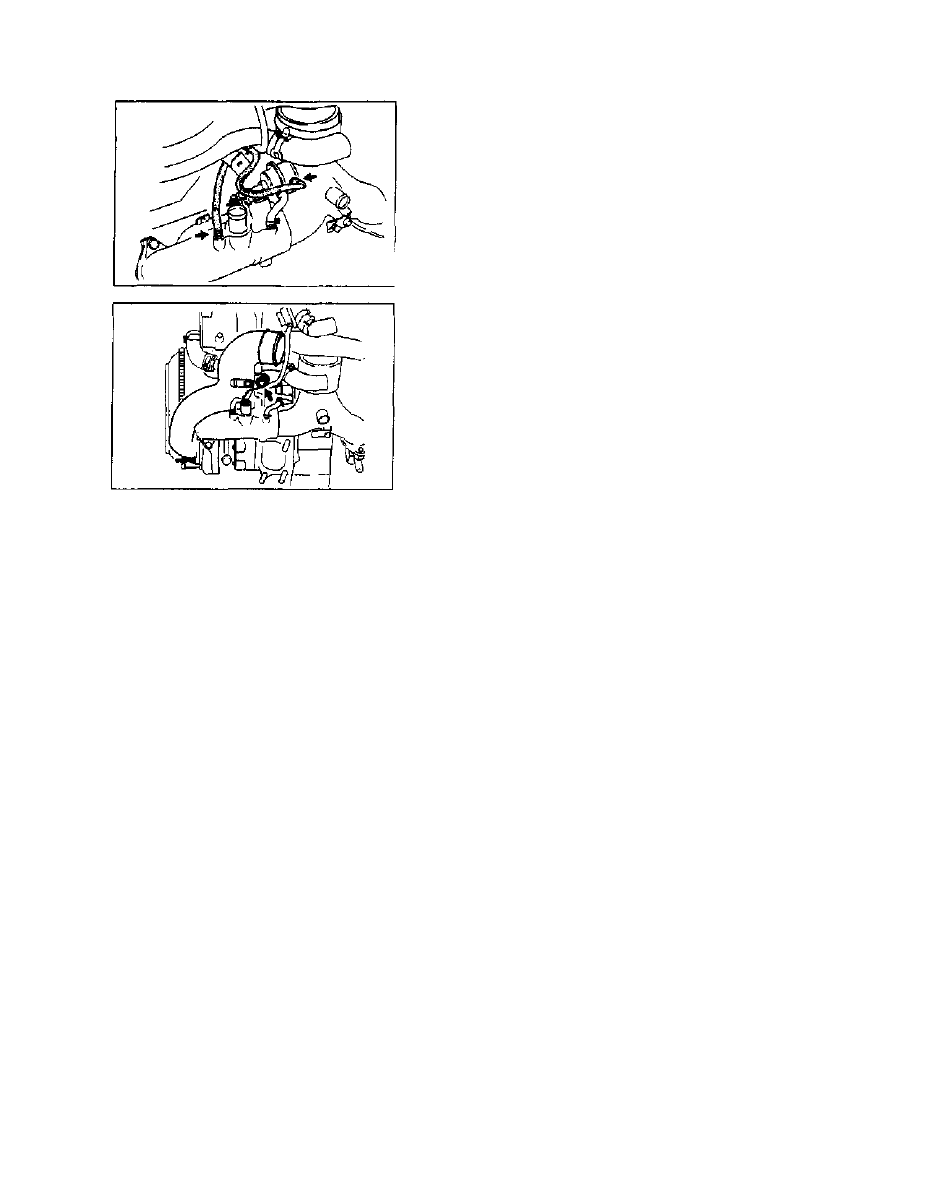

4. Соедините шланги, показанные на рисунке.

37UOCX230

Воздушная трубка

Установите воздушную трубку вместе с новой прокладкой.

Момент затяжки:

7.9-19.7 N-m {80-110 kgfcm, 69.5-95.4 inlbf}

37UOCX-231

С-96

СБОРКА

С

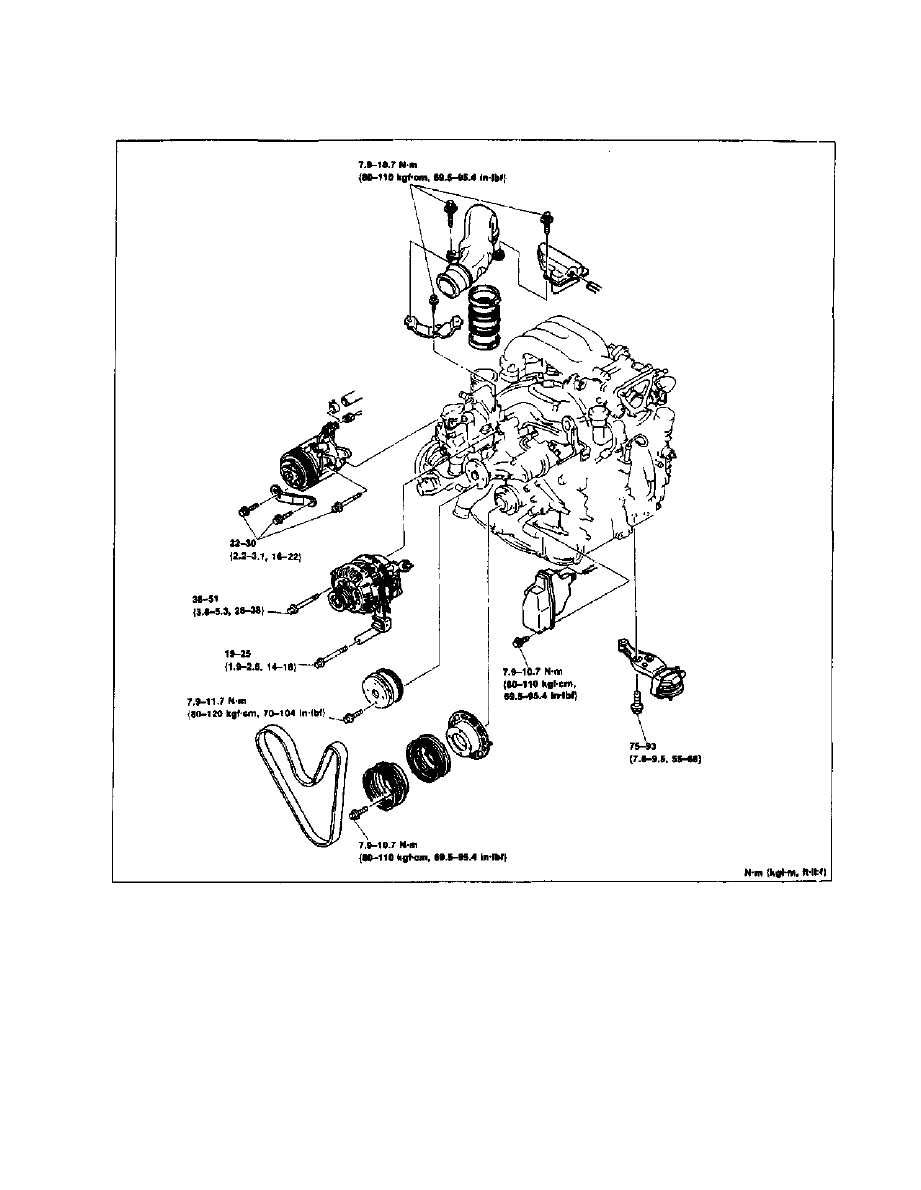

ВНЕШНИЕ ЧАСТИ (I)
Спецификация моментов

37U0CX-I32

C-97
