СБОРКА

ВНЕШНИЕ ЧАСТИ (II)

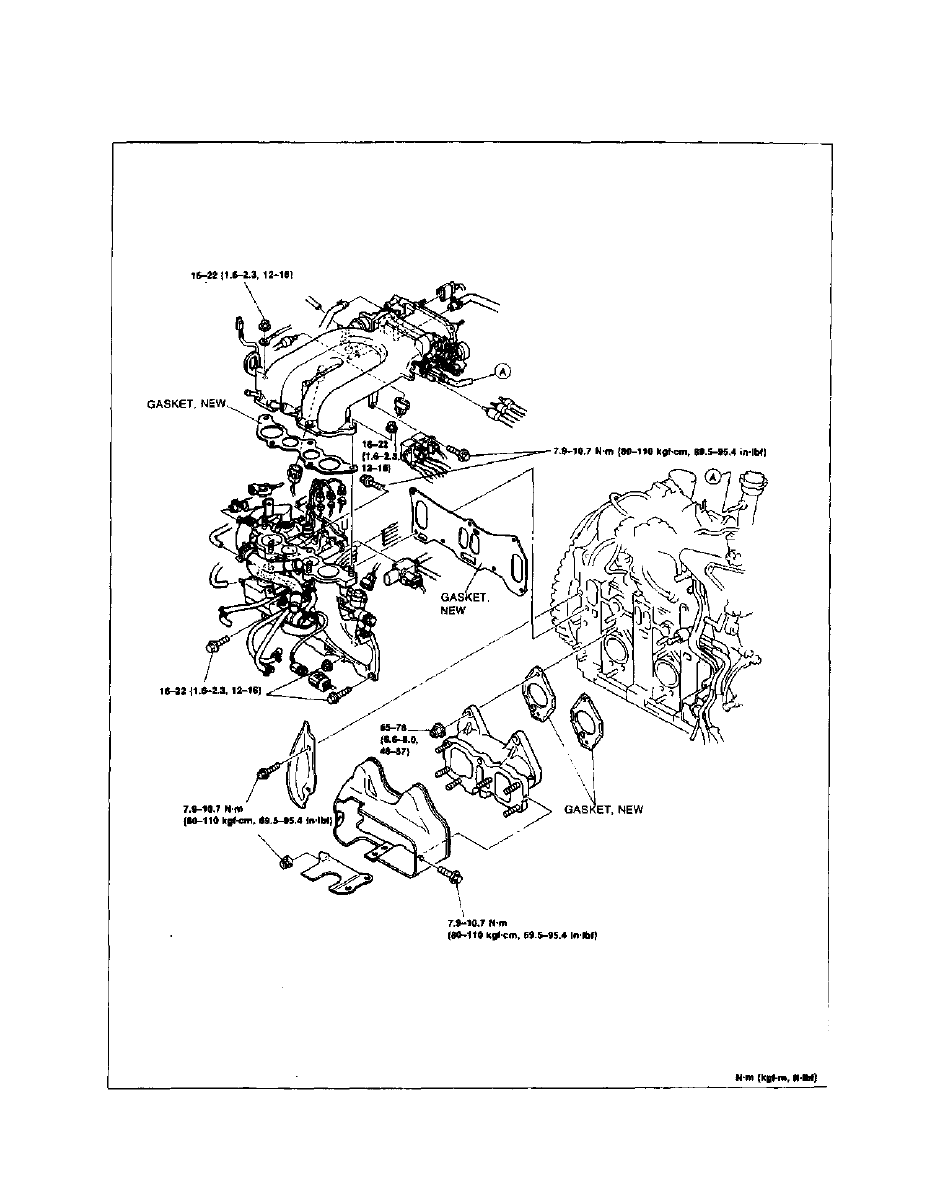

Спецификация затягивающего момента

C-86

37UOCX-19T

СБОРКА

С

Сборка впускной системы

1. Установите новую прокладку впускной системы на

двигатель.

37U0CX-142

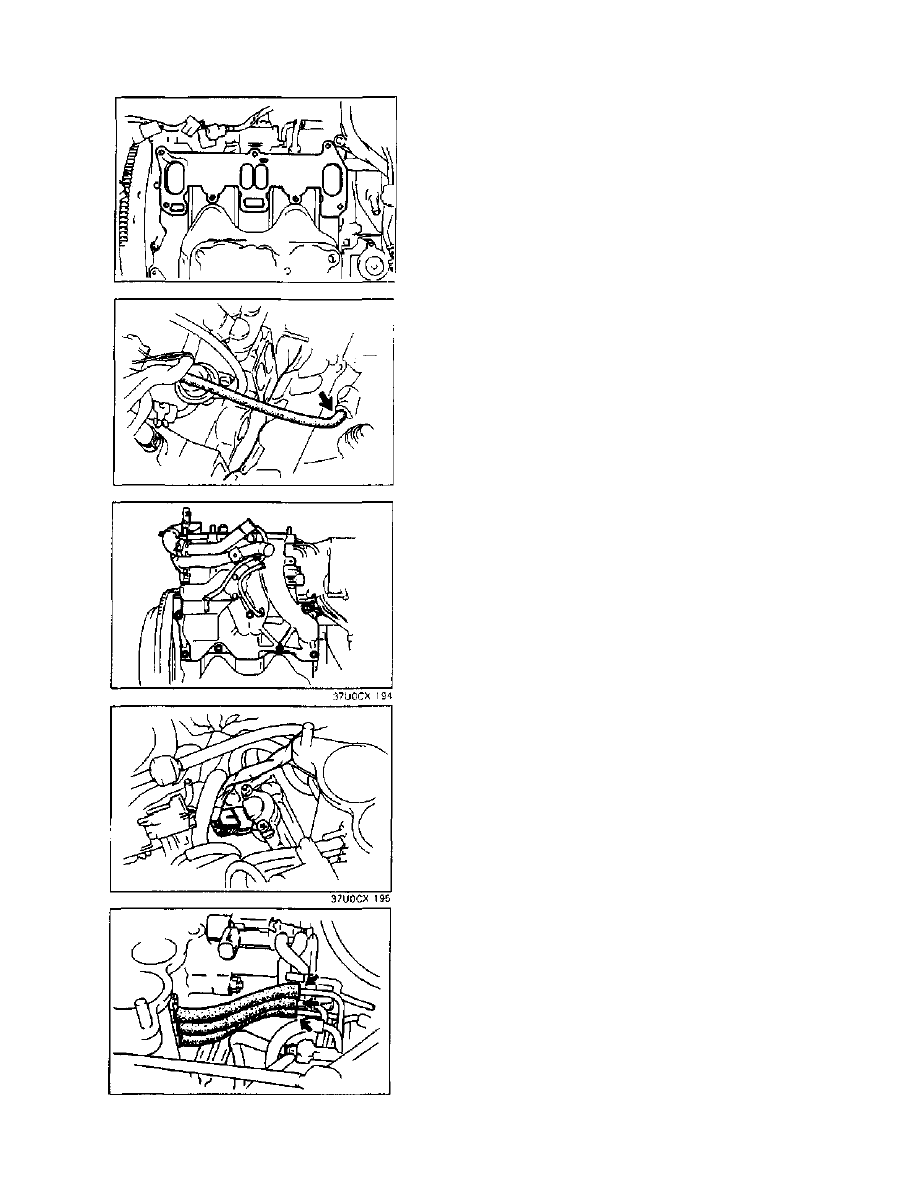

2. Соедините вакуумный шланг к впускной системе.

37uocx таз

3. Установите впускную систему.

Момент затяжки:

16-22 N-m {1.6-2.3 kgfm, 12-16 ftlbfj

4. Соедините разъемы форсунок.

5. Соедините вакуумные шланги как показано на рисунке.

37U0CX-196

С-87

с

СБОРКА

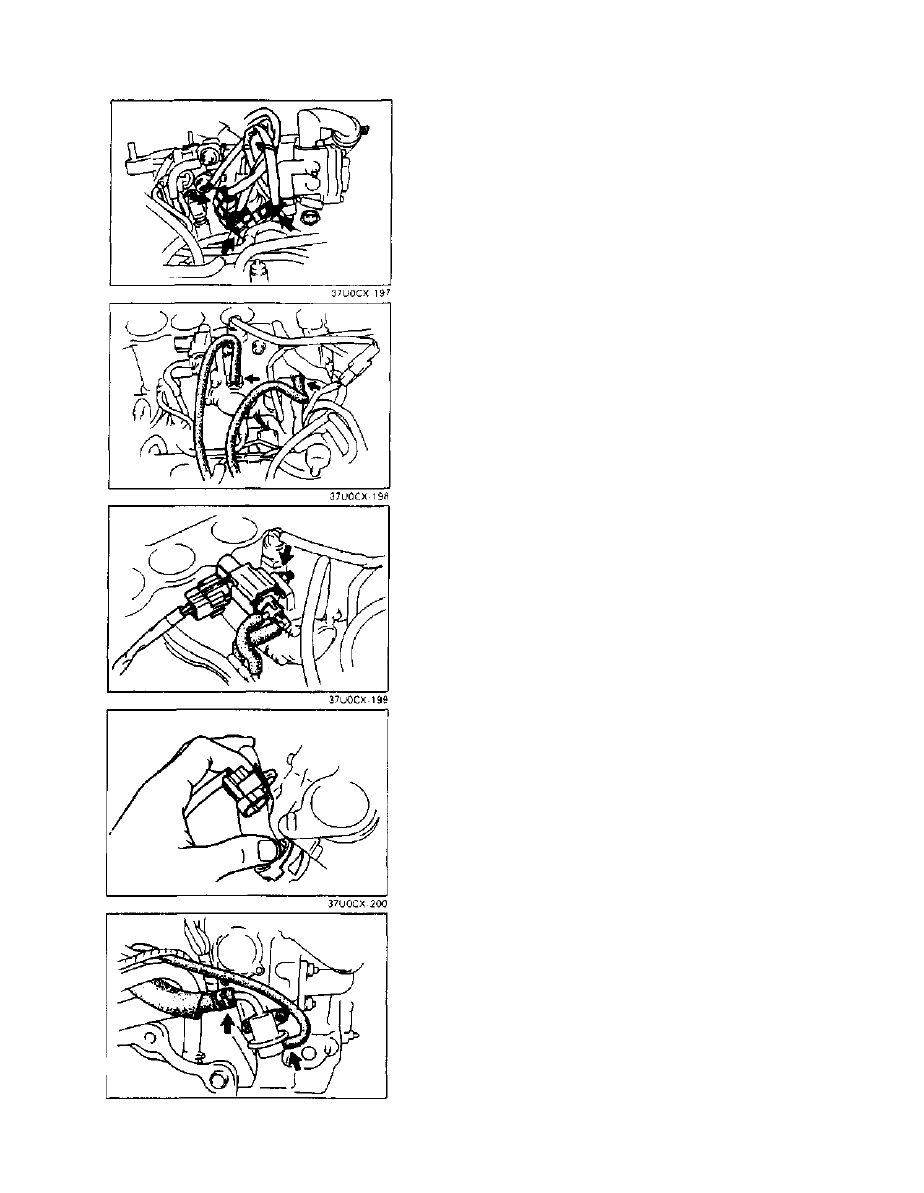

6. Соедините разъемы, показанные на рисунке.

7. Соедините вакуумные шланги как показано на

рисунке.

8. Соедините тройной соленоид, показанный на

рисунке.

Момент затяжки:

7.9-10.7 N-m {80-110 kgfcm, 69.5-95.4 in-lbf}

9. Установите разъем кислородного датчика.

10. Соедините топливный и вакуумный шланг.

С-88

37UOCX-201

СБОРКА

С

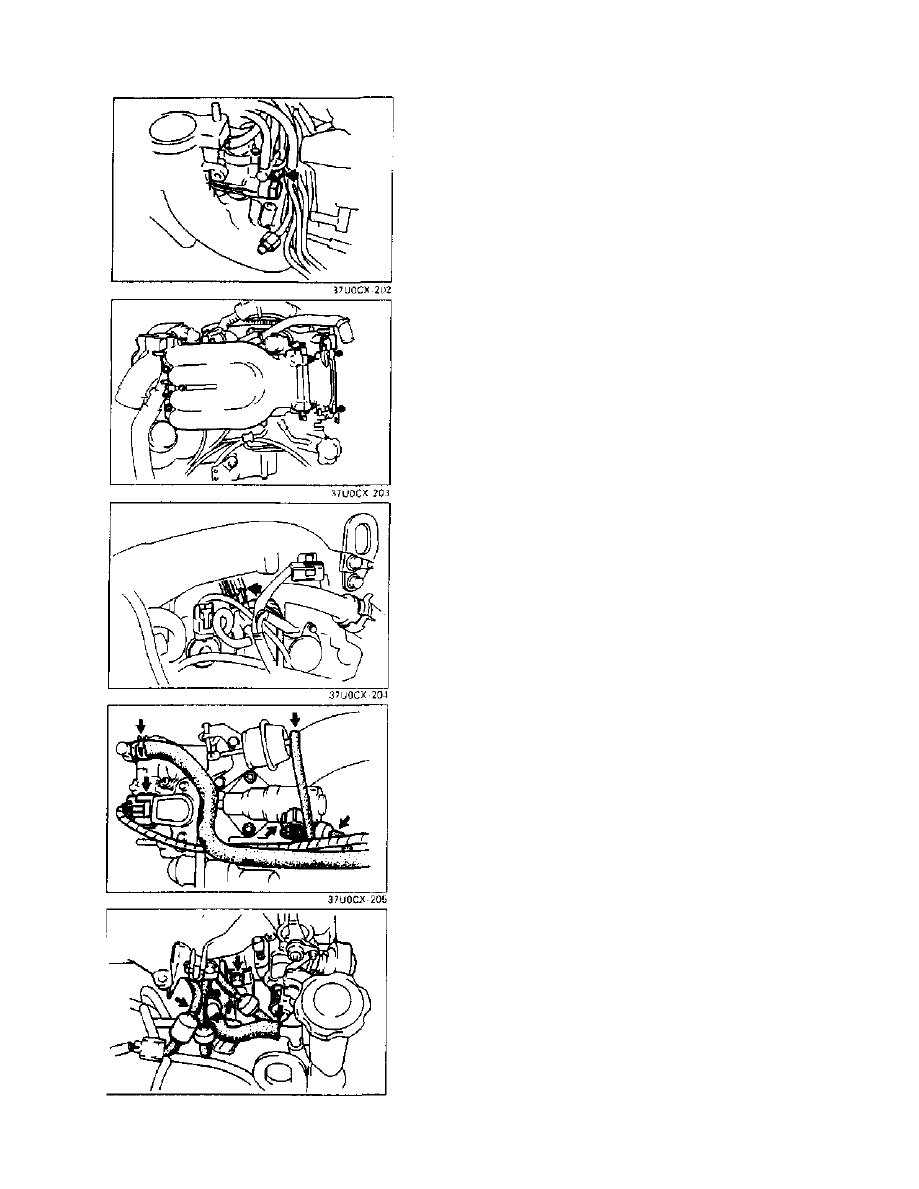

11. Соедините топливный шланг, показанный на рисунке.

Сборка ресивера

1. Установите ресивер в сборе и заземлите

электропроводку.

Момент затяжки:

16-22 N-m {1.6-2.3 kgf-m, 12-16 ft-lbf}

2. Соедините разъем показанный на рисунке.

3. Соедините разъем и шланги, показанные на рисунке.

4. Закрутите болт.

Момент затяжки:

19-25 N-m {1.9-2.6 kgf-m, 14-18 ftlbl}

5. Соедините вакуумные шланги и blow-шланг, как

показано на рисунке.

37U0CX-2O6
