Mazda Роторный двигатель. Руководство - часть 25

с

СБОРКА

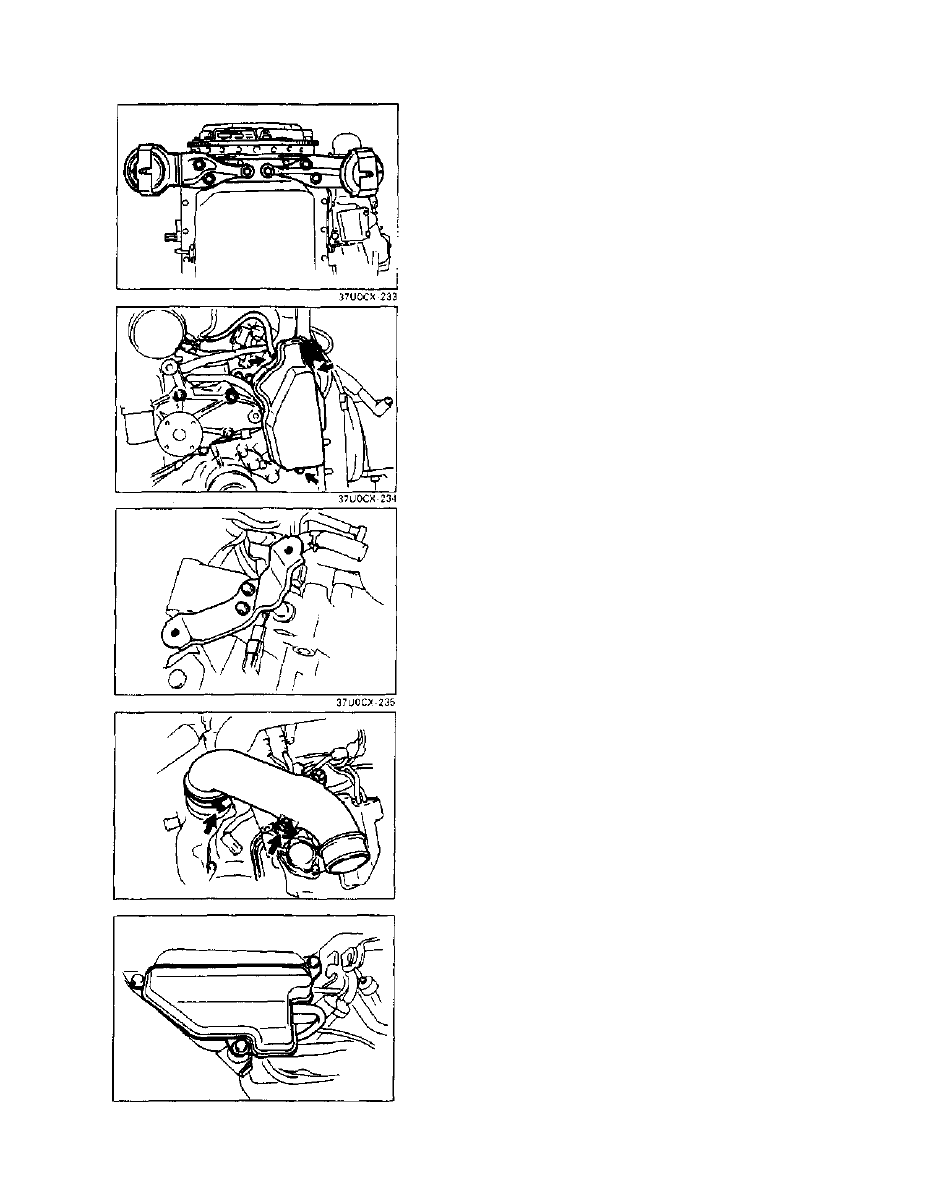

Правое и левое крепление двигателя.

Установите правое и левое крепление двигателя.

Момент затяжки:

75-98 N-m {7.6-9.5 kgf-m, 55-68 ftibf}

Вакуумная камера

1. Соедините вакуумный шланг.

2. Установите вакуумную камеру.

Момент затяжки:

7.9-10.7 Nm {80-110 kgfcm, 69.5-95.4 inlbf}

Воздушная трубка и скобка
1. Установите скобку воздушной трубки.

Момент затяжки:

7.9-10.7 N-m {80-110 kgfcm, 69.5-95.4 inlbf}

2. Установите воздушную трубку.

Момент затяжки:

7.9-10.7 N-m {80-110 kgfcm, 69.5-95.4 inlbf}

37UOCX-236

3. Установите барокамеру.

Момент затяжки:

7.9-10.7 N-m {80-110 kgfcm, 69.5-95.4 inlbf}

37U0CX-237

С-98

СБОРКА

С

37UOCX-239

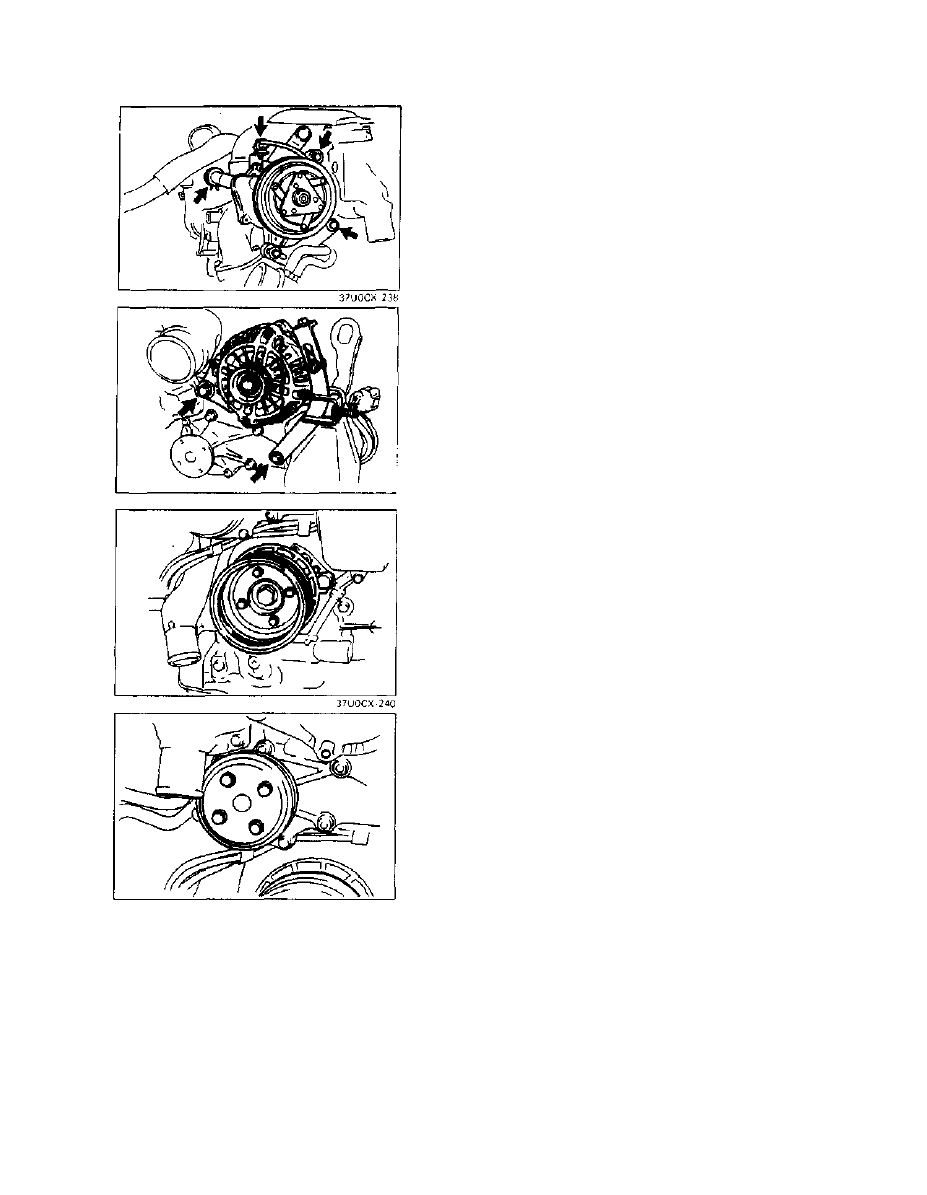

Воздушный насос

1. Установите воздушный насос и скобку и немного

затяните болты.

2. Соедините разъем и воздушный шланг.

Генератор и скобка

Установите генератор и скобку и немного затяните

болты.

Шкив ремня двигателя

Установите шкив ремня двигателя как показано на

рисунке.

Момент затяжки:

7.9-10.7 N-m {80-110 kgfcm, 69.5-95.4 inlbf}

Шкив водяного насоса
1. Установите шкив водяного насоса и немного затяните

болты.

2. Установите ремень двигателя. (Смотри страницу С-5)
3. Затяните болты шкивы водяного насоса определенным

моментом.

Момент затяжки:

7.9-11.7 N-m {80-120 kgfcm, 70-104 inlbf}

37U0CX-241

С-99

с

СНЯТИЕ ДВИГАТЕЛЯ СО СТЕНДА

СНЯТИЕ ДВИГАТЕЛЯ СО СТЕНДА

ПРОЦЕДУРА

1. Снимите двигатель со стенда.

2. Уберите SST от двигателя.

3. Установите новые штифты в переднюю крышку статора.

4. Установите новые шайбы и масляную трубку.

Момент затяжки:

54-68 Nm {5.5-7.0 kgf-m, 40-50 ftlbf}

37U0CX-243

УСТАНОВКА

С

УСТАНОВКА

ПОДГОТОВКА

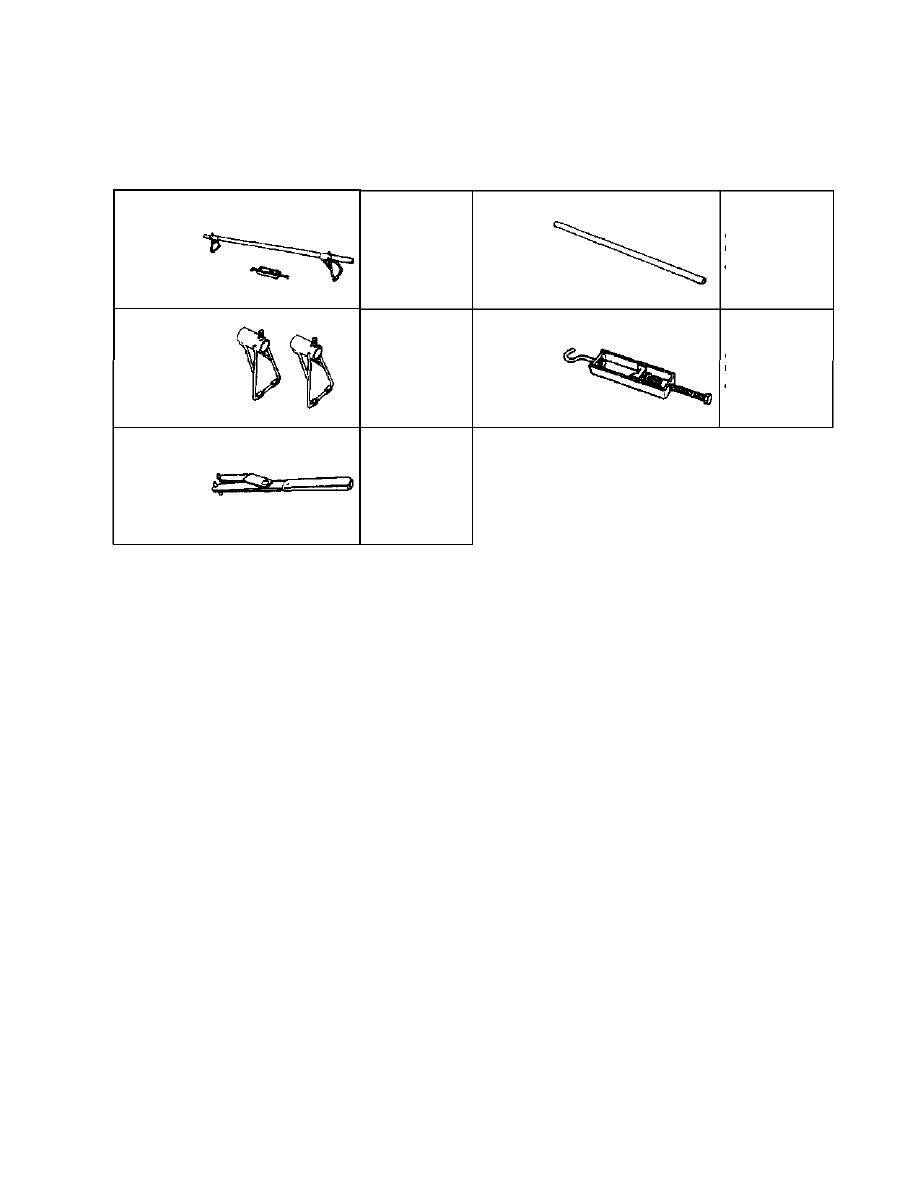

SST

С-101

Для
поддержки
двигателя

Для
поддержки

двигателя

Для
предотвращения
вращения P/S
масляной помпы

Для
поддержки
двигателя

Для
поддержки
двигателя

49G017 5A0

Поддержка,

двигатель

49G017 502

Поддержка

(Часть

49G017 5A0)

49 W023 585А

Приспособенный

ключ

49GQ17 501

Брусок

(Часть

49G017 5A0)

49G017 503

Крюк

(Часть 49G017 5A0)
