Mazda BT-50. Руководство - часть 33





Кузов и доп. оборудование

Развлечения

•

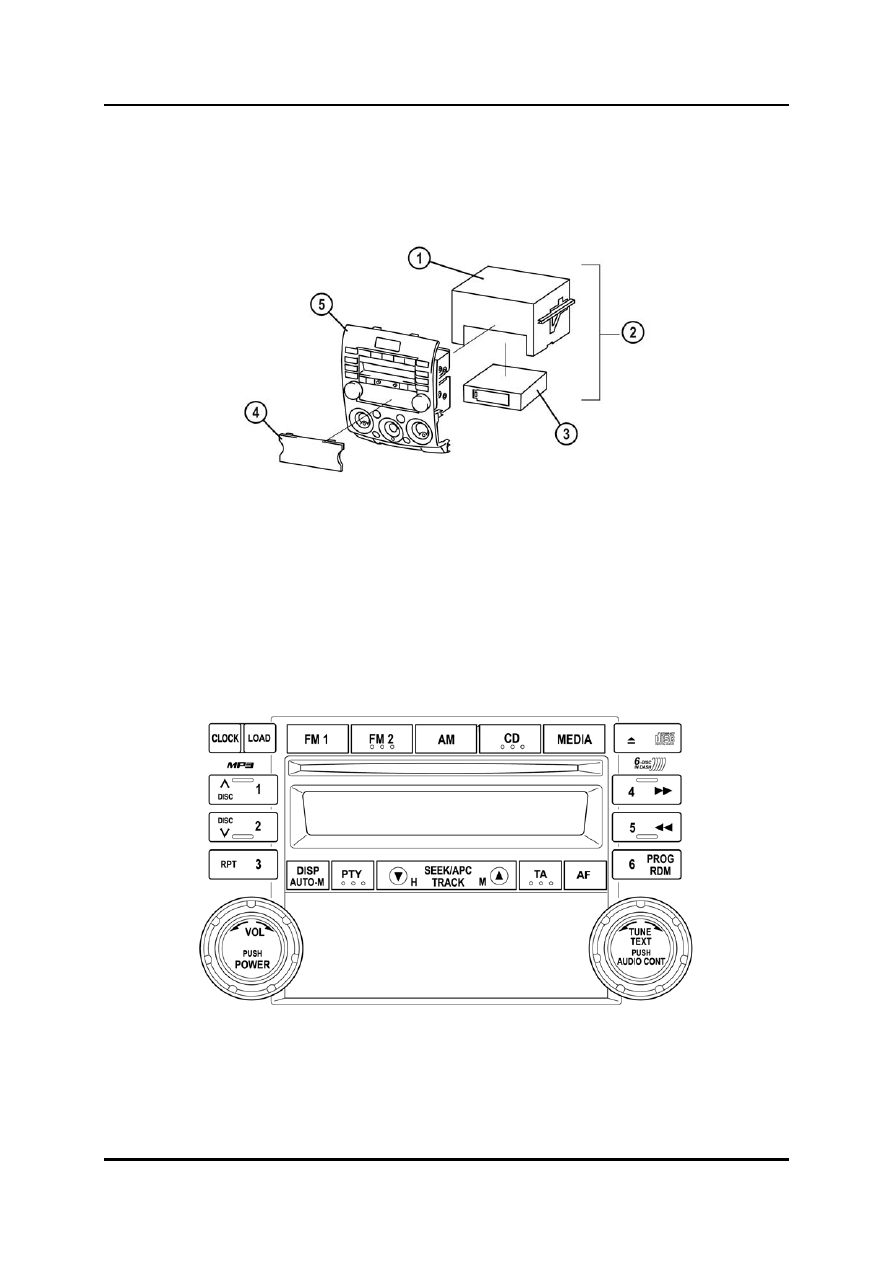

Модульная аудиосистема состоит из базового блока, нижнего модуля (если
оборудован) и центральной панели. Базовый блок с проигрывателем компакт-
дисков отличается от базового блока с проигрывателем с автоматической сменой 6
компакт-дисков.





BT-50_09018



1  Базовый блок 4

Крышка

2  Блок звуковоспроизведения 5

Центральная панель

3  Нижний модуль




ПРИМ: В настоящее время для Европы не имеется устройства для проигрывания MC

(Music Cassette = музыкальная кассета) или проигрывателя MD (Mini Disc =
мини диск).





BT-50_09025



Расположение клавиш управления проигрывателя с автоматической сменой 6 компакт- дисков





Обучение обслуживанию BT-50

09-19

Развлечения

Кузов и доп. оборудование

Бортовая система диагностики

•

Система OBD для модульной аудиосистемы состоит из самотестирования и
функции содействия диагностике.


Функция самотестирования

•

Память неисправностей модуля звуковоспроизведения может хранить до трёх
DTC.  Если будет обнаружена четвёртая неисправность, когда три DTC уже
хранятся, самый старый DTC будет удалён, а новый сохранится.

•

Поскольку DTC хранится в энергонезависимой памяти блока
звуковоспроизведения, его можно отобразить на информационном дисплее при
активации режима тестирования. Кроме того, функция самотестирования
позволяет удалять сохранённые DTC.


Функция содействия диагностике

•

Функция содействия диагностике позволяет выполнять проверку следующих
элементов:

–

Информационного дисплея

–

Динамиков

–

Состояние радиоприёма

–

Состояние антенны


ПРИМ: За дополнительной информацией о самотестировании и функции содействия

диагностике обратитесь к W/M.




09-20

Обучение обслуживанию BT-50

Кузов и доп. оборудование

Системы электропитания

Системы электропитания

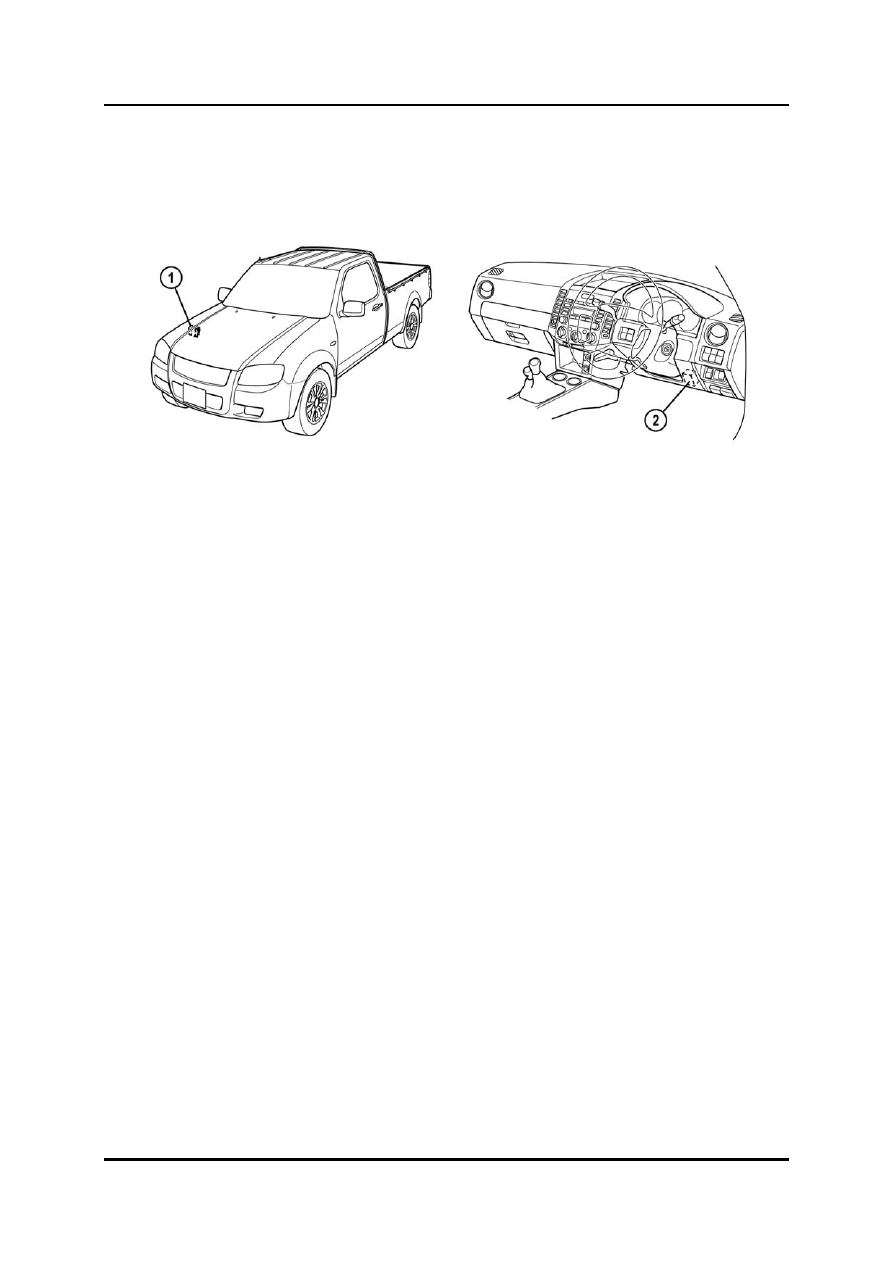

Расположение деталей





BT-50_09020



1  Блок основных предохранителей 2

Блок предохранителей




Обучение обслуживанию BT-50

09-21

Приборы / Инф. водителя

Кузов и доп. оборудование

Система измерительных приборов / информирования водителя

Общие характеристики

•

Система измерительных приборов/информирования водителя модели BT-50 имеет
следующие новые характеристики:

–

Светодиодные предупредительные и указательные сигналы

–

Световые индикаторы передних и задних противотуманных фонарей,
встроенные в IC

–

Сигнал тревоги от средства оповещения о ключе

–

Расширенные функции контрольных кодов входов/выходов



Технические характеристики

Техническая характеристика

Шагов ый дв игатель

Диапазон показаний

км/час

0–180

Датчик спидометра

Номин. напряжение

В

12, постоянный ток

Шагов ый дв игатель

Диапазон показаний

об/мин

0–5 500

Red zКрасная зона

об/мин

4 500–5 000

PCM

Номин. напряжение

В

DC 12

Шагов ый дв игатель

(со сбросом в  нулев ое положен.)

Блок передатчика топлив ного расходомера

Номин. напряжение

В

DC 12

Шагов ый дв игатель

(со стабилизацией в  среднем диапазоне)

Датчик ECT

Номин. напряжение

В

DC 12

LCD

Одометр: 6 цифр, Счётчик пройден.

пути: 4 цифры

Номин. напряжение

В

DC 12

Звуков ая частота

Гц

2 000–2 200

Уровень громкости
на в ыходе

дБ

67,5

сек/день

-1,5–1,5

BT-50_T09009

Точность часов  (справ. значение)*

* : Если точность часов  знчительно отличается от српавочного значения, в озможно, произошла порча
    аккумуляторной атареи или в озникла неисправность блока зв уков оспроизведения (базов ого блока).

Сигналы
трев оги

Указатель
температу-
ры в оды

Одометр/счёт-
чик пути, прой-
денного за
одну поездку

Тип измерительного прибора

Источник в ходного сигнала

Отображение

Цифры показаний

Позиция

Спидометр

Тахометр

Указатель
уров ня
топлив а

Источник в ходного сигнала

Тип измерительного прибора

Тип измерительного прибора

Источник в ходного сигнала

Тип измерительного прибора

Источник в ходного сигнала






09-22

Обучение обслуживанию BT-50
