Кузов и доп. оборудование

Система освещения

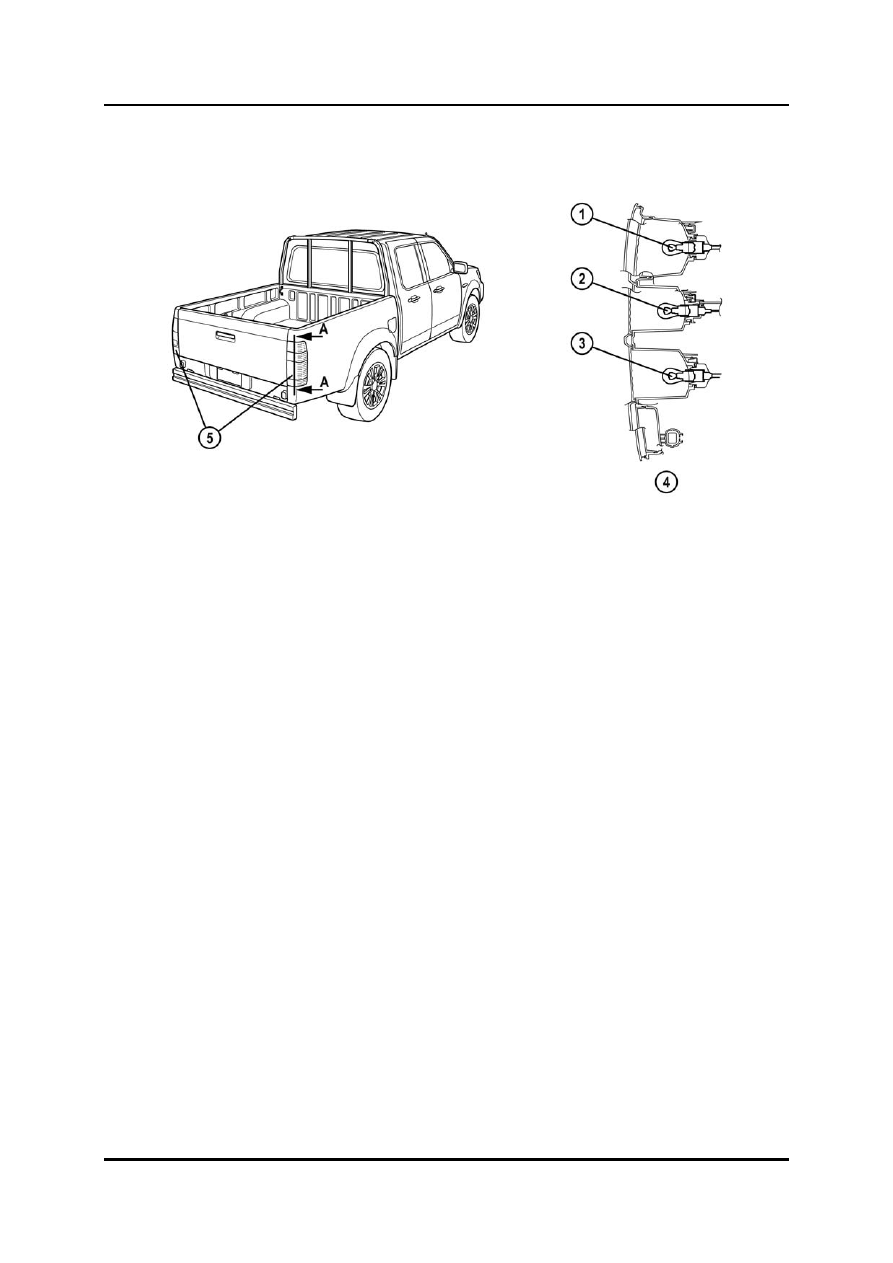

Задний комбинированный фонарь





BT-50_09013



1  Лампа стоп-сигнала/тормоза 4

Сечение А-А

2  Лампа сигнала поворота 5

Задний комбинированный фонарь

3  Лампа сигнала заднего хода (LH)



  Лампа заднего противотуманного





  фонаря (RH)







Обучение обслуживанию BT-50

09-11

Система освещения

Кузов и доп. оборудование

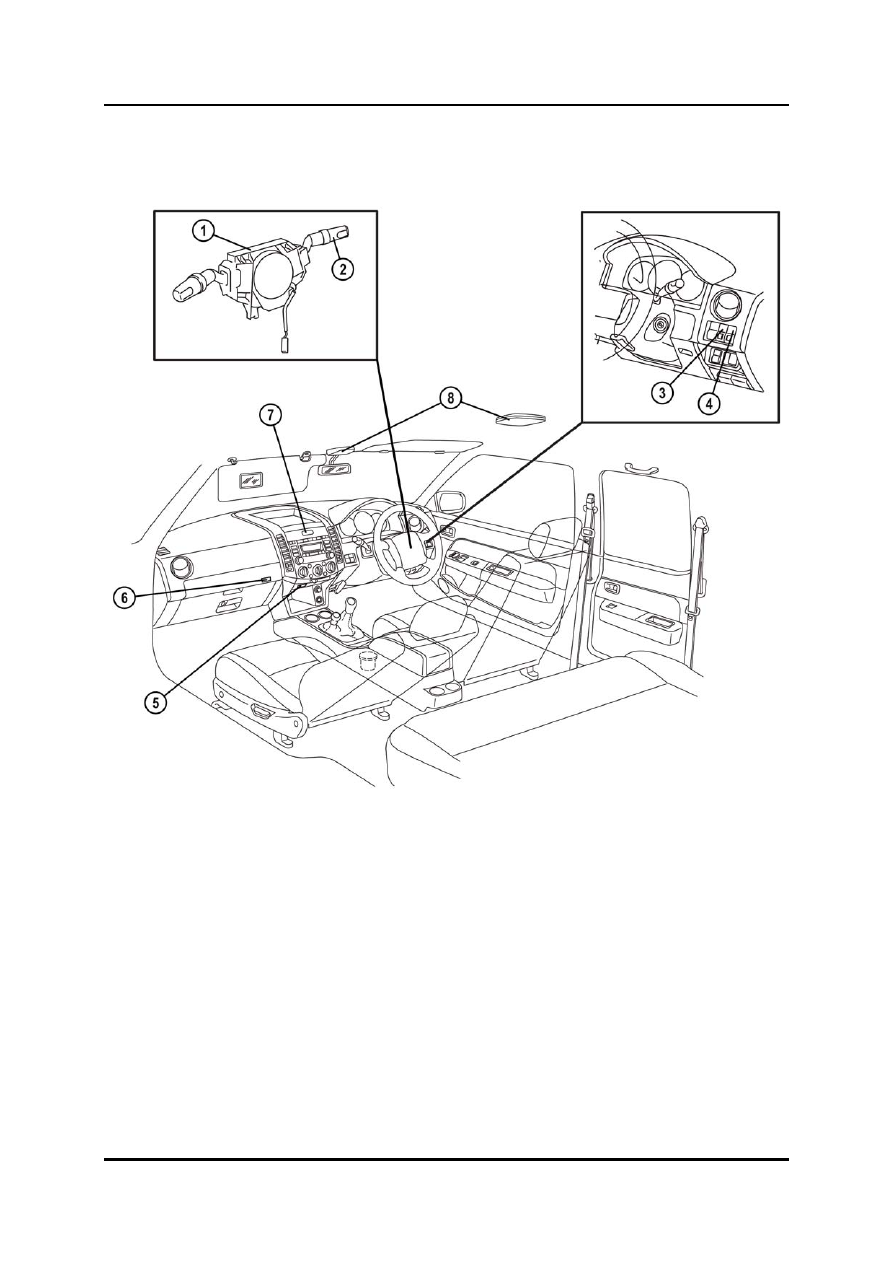

Общий вид





BT-50_09014



1  Комбинированный переключатель 5

Освещение центральной консоли

2  Переключатель освещения 6

Освещение перчаточного ящика

3  Переключатель управления

освещением панели

7  Предупредительный переключатель

4  Переключатель установки уровня фар 8

Внутреннее освещение



Световое оборудование дневного времени

•

Поскольку в некоторых странах закон запрещает ездить на автомобилях в дневное
время без включённых фар, для рынков этих стран имеется система DRL. В
модели BT-50 модуль управления DRL автоматически включает фары, когда
зажигание находится в положении IG1.

09-12

Обучение обслуживанию BT-50

Кузов и доп. оборудование

Система освещения

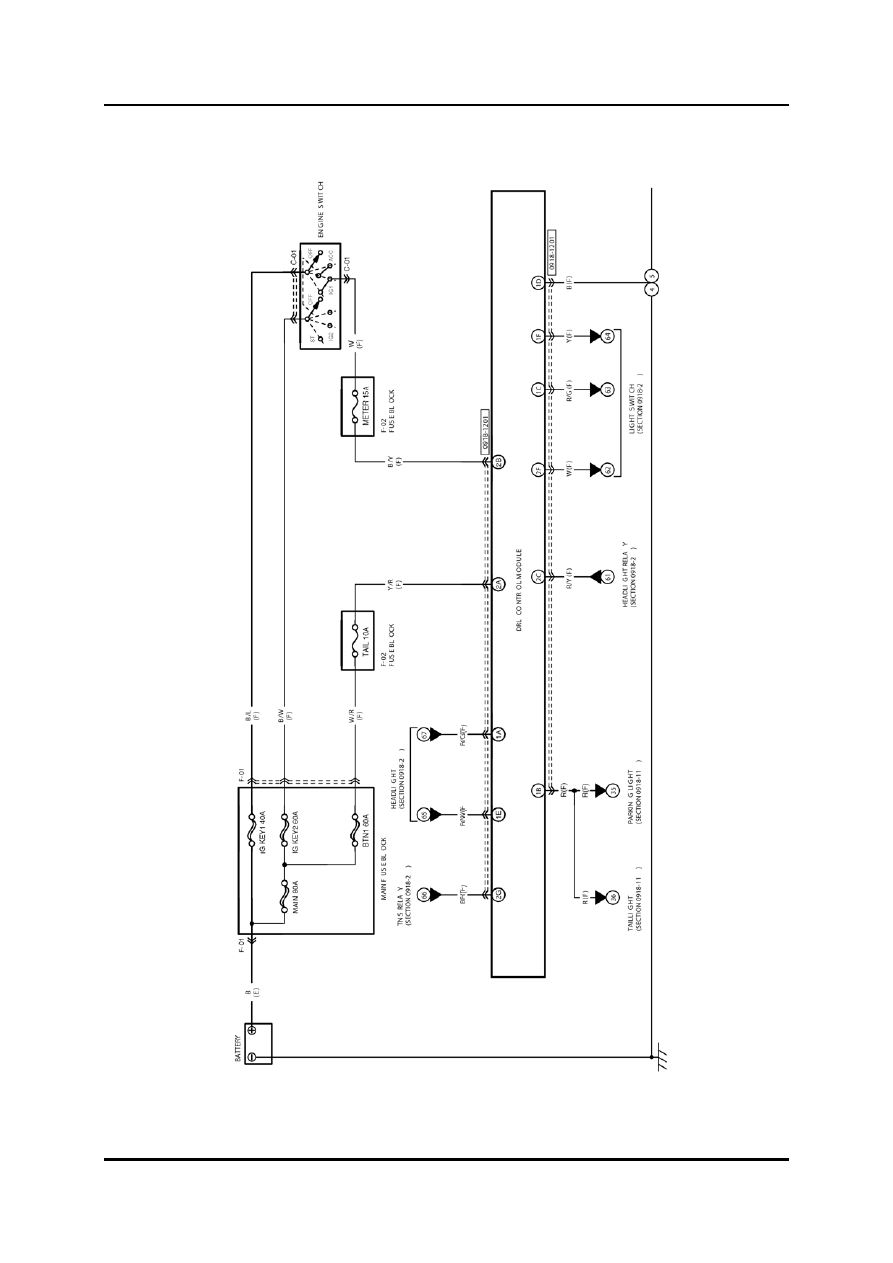

Электрическая схема



BT-50_09028



Обучение обслуживанию BT-50

09-13

Очистителй/омывателй

Кузов и доп. оборудование

Система стеклоочистителей/омывателей

Общие характеристики

•

Система стеклоочистителей/омывателей модели BT-50 имеет следующие новые
характеристики:

–

Прерывистый режим работы стеклоочистителя с регулируемым интервалом



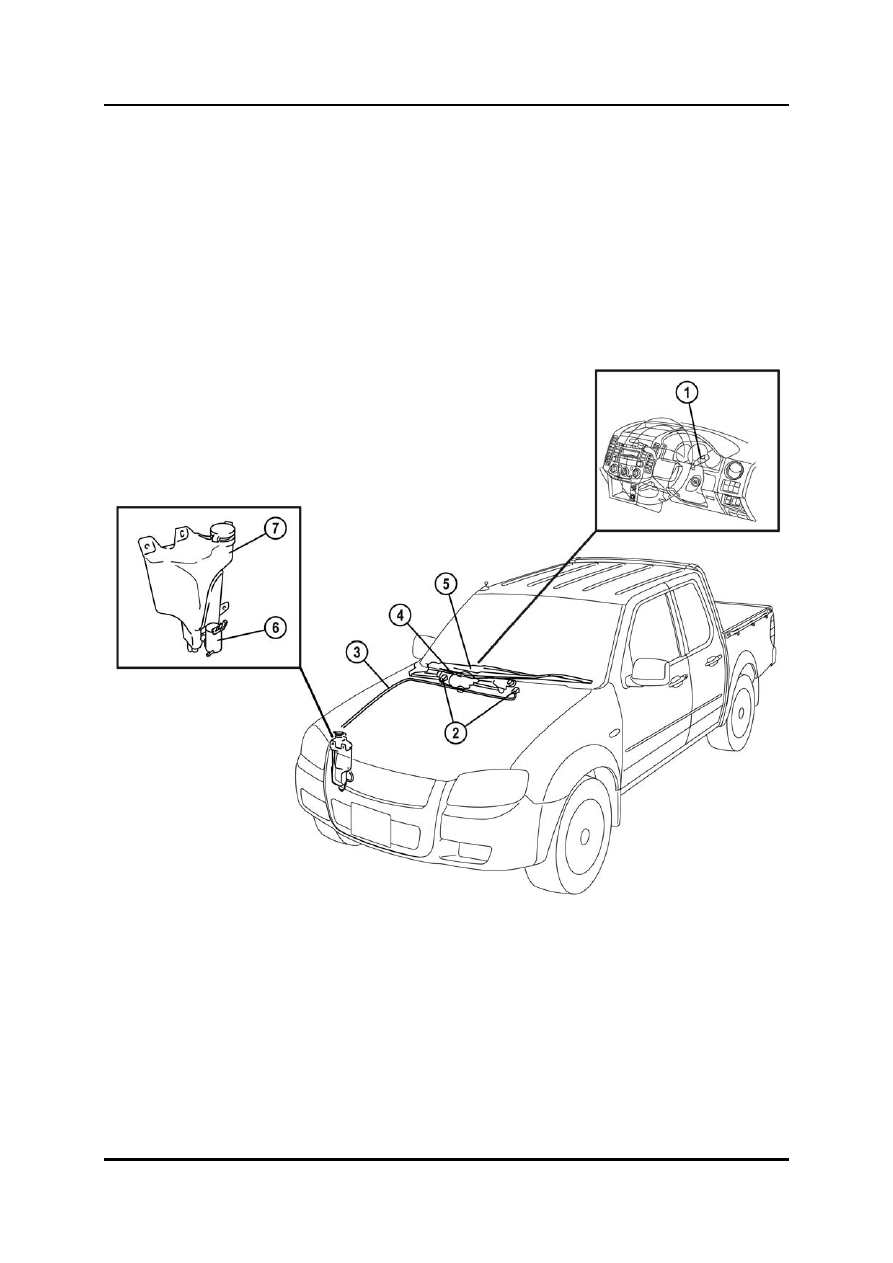

Расположение деталей



BT-50_09016



1  Выключатель стеклоочистителя и

омывателя

5  Рычаг и щётка стеклоочистителя

2  Распылитель омывателя 6

Электродвигатель омывателя

3  Шланг омывателя 7

Бачок омывателя

4  Электродвигатель стеклоочистителя





09-14
