Кузов и доп. оборудование

Очистителй/омывателй

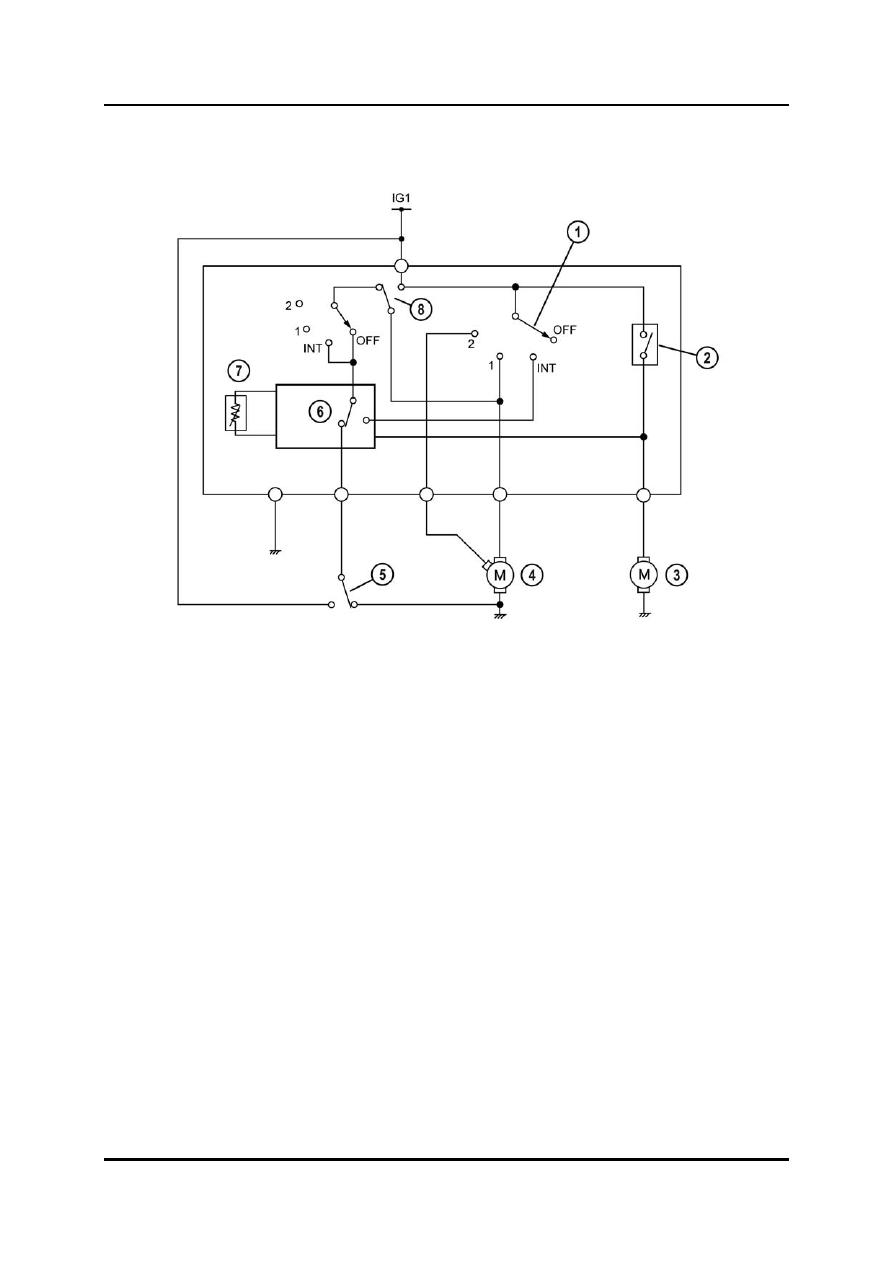

Электрическая схема



BT-50_09024



1  Выключатель стеклоочистителя 5

Выключатель автоматической
остановки

2  Выключатель омывателя 6

Реле интервала

3  Электродвигатель омывателя 7

Переключатель управления
интервалом

4  Электродвигатель стеклоочистителя 8

Ускоренный переключатель в одно
касание




Обучение обслуживанию BT-50

09-15

Развлечения

Кузов и доп. оборудование

Аудиосистема

Общие характеристики

•

Модульная система модели BT-50 имеется в двух разных вариантах:
Радиоприёмник с проигрывателем компакт-дисков или с проигрывателем компакт-
дисков с автоматической сменой 6 дисков. Она имеет следующие особенности:

–

AM/FM- тюнер с RDS (Radio Data System = система радиоинформации) и ALC
(Audio Level Control = регулировка громкости)

–

Проигрыватель одного компакт-диска или проигрыватель с автоматической
сменой 6 компакт-дисков, совместимый с MP3

–

Адаптер сопряжения с I-Pod (16-контактный разъём)

–

Систему с 6 динамиками, включающую в себя четыре динамика дверей и два
высокочастотных динамика

–

Систему OBD



Технические характеристики

Блок звуковоспроизведения



С RDS

Без RDS

В

ДВ

кГц

153-279

СВ

кГц

531-1602

522-1629

531-1629

FM

МГц

Вт

Ом

BT-50_T09004

Выходной импеданс

–

35×4

4

87,5-108

Полоса
частот

AM

Максимальная выходная
мощность аудиоусилителя

Позиция

Расчётное напряжение

Техническая характеристика

12

Тип А

Тип В




Динамики



DBL cab

RAP cab

Макс.вых.мощность

Вт

Импеданс

Ом

Размер

мм

160

100

160

30

BT-50_T09005

4

Задний динамик

Динамик для

верхн.частот

Позиция

Specification

Передний
динамик

25





09-16

Обучение обслуживанию BT-50

Кузов и доп. оборудование

Развлечения

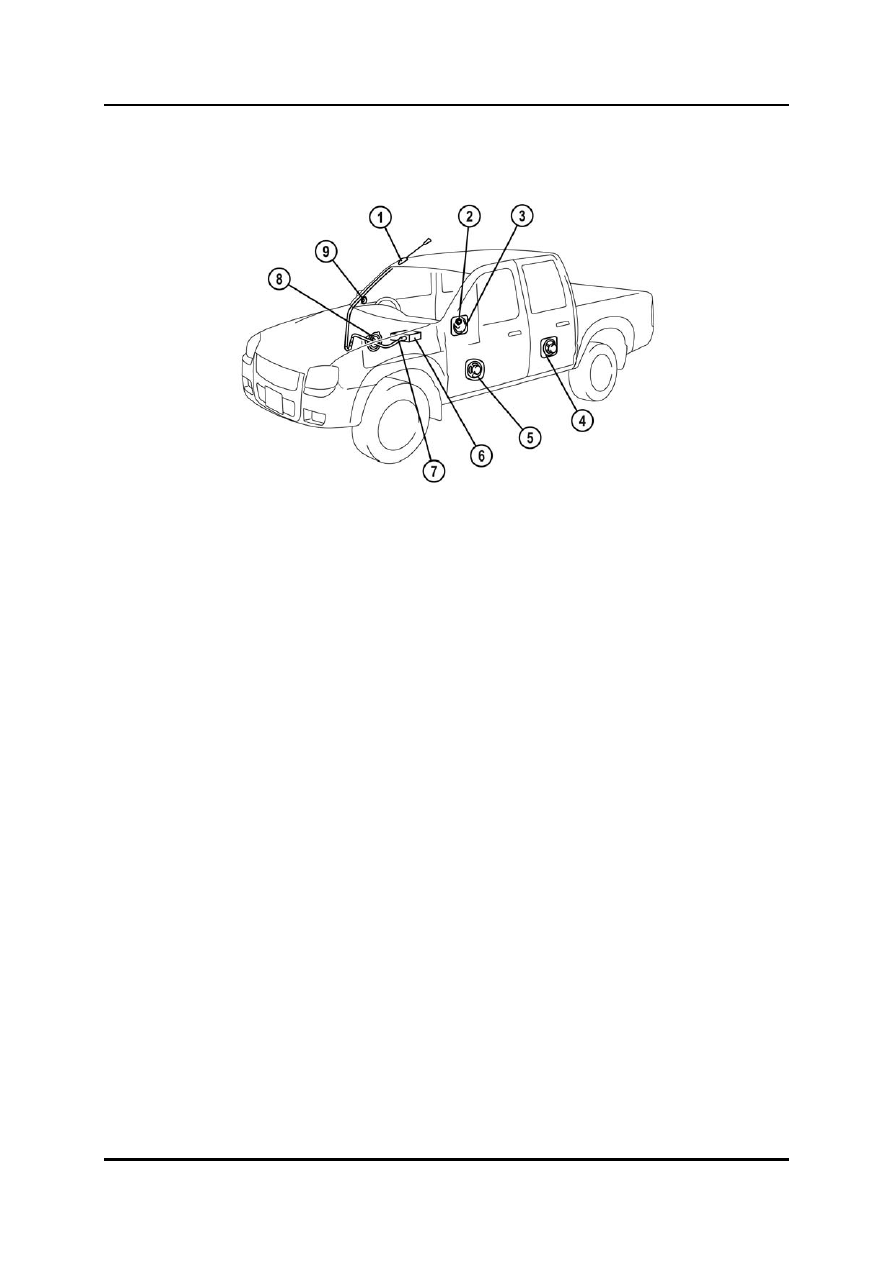

Расположение деталей





BT-50_09017



1  Антенна на крыше 6

Блок звуковоспроизведения

2  Высокочастотный динамик LH

7  Антенный кабель

3  Задний динамик RH

8  Передний динамик RH

4  Задний динамик LH

9  Высокочастотный динамик RH

5  Передний динамик LH





Обучение обслуживанию BT-50

09-17

Развлечения

Кузов и доп. оборудование

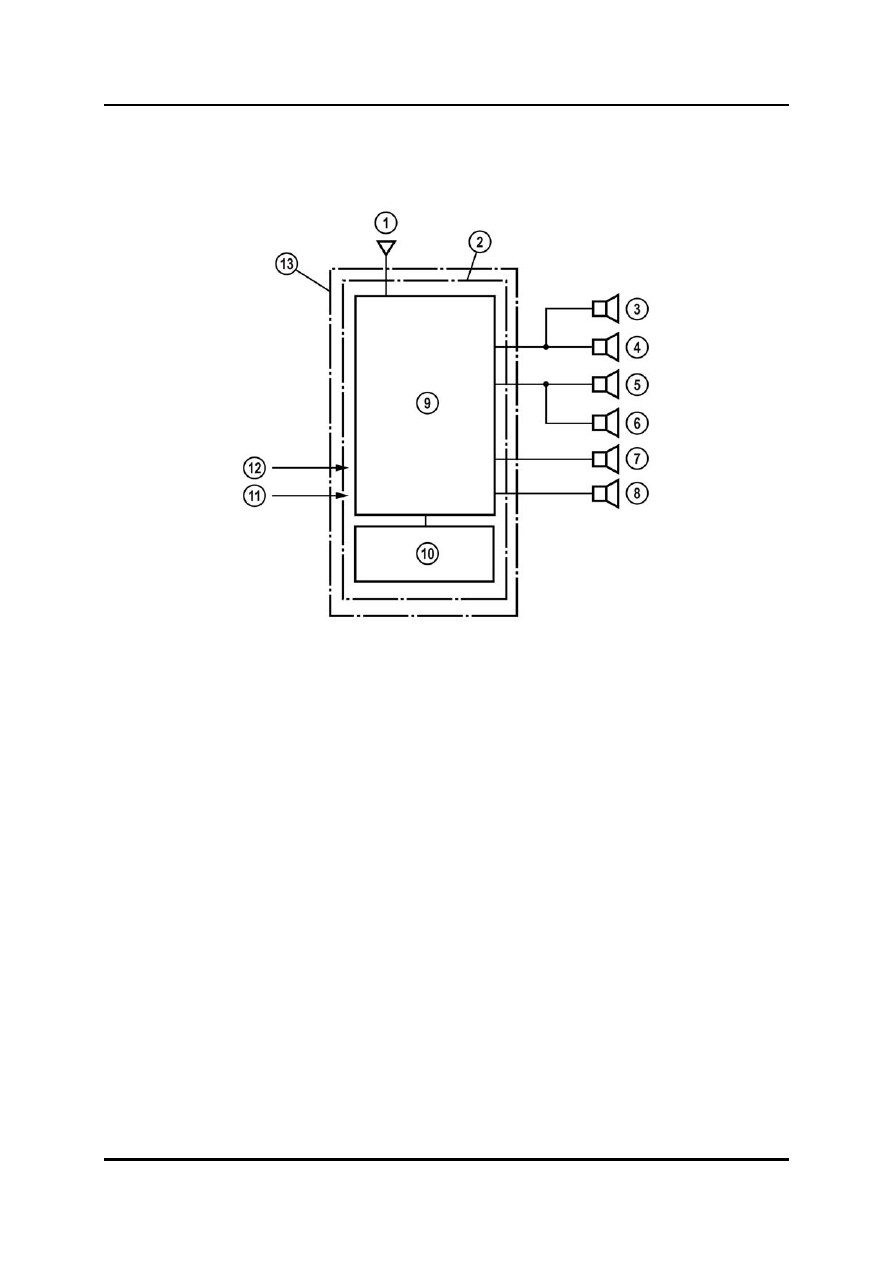

Общий вид системы





BT-50_09019



1  Антенна на крыше 8

Задний динамик (LH)

2  Блок звуковоспроизведения 9

Базовый блок

3  Высокочастотный динамик (RH)

10  Нижний модуль

4  Передний динамик (RH)

11  Сигнал скорости автомобиля

5  Передний динамик (LH)

12  Сигнал TNS

6  Высокочастотный динамик (LH)

13  Блок центральной панели

7  Задний динамик (RH)




ПРИМ: Функция выключения звука телефона возможна только при использовании

соответствующего адаптера разъёма, который предоставляется как
дополнительный элемент компанией Mazda Motor Europe.
