Mazda 5. Руководство - часть 70





Кузов и доп. оборудование

Cиcтeмы развлечeния

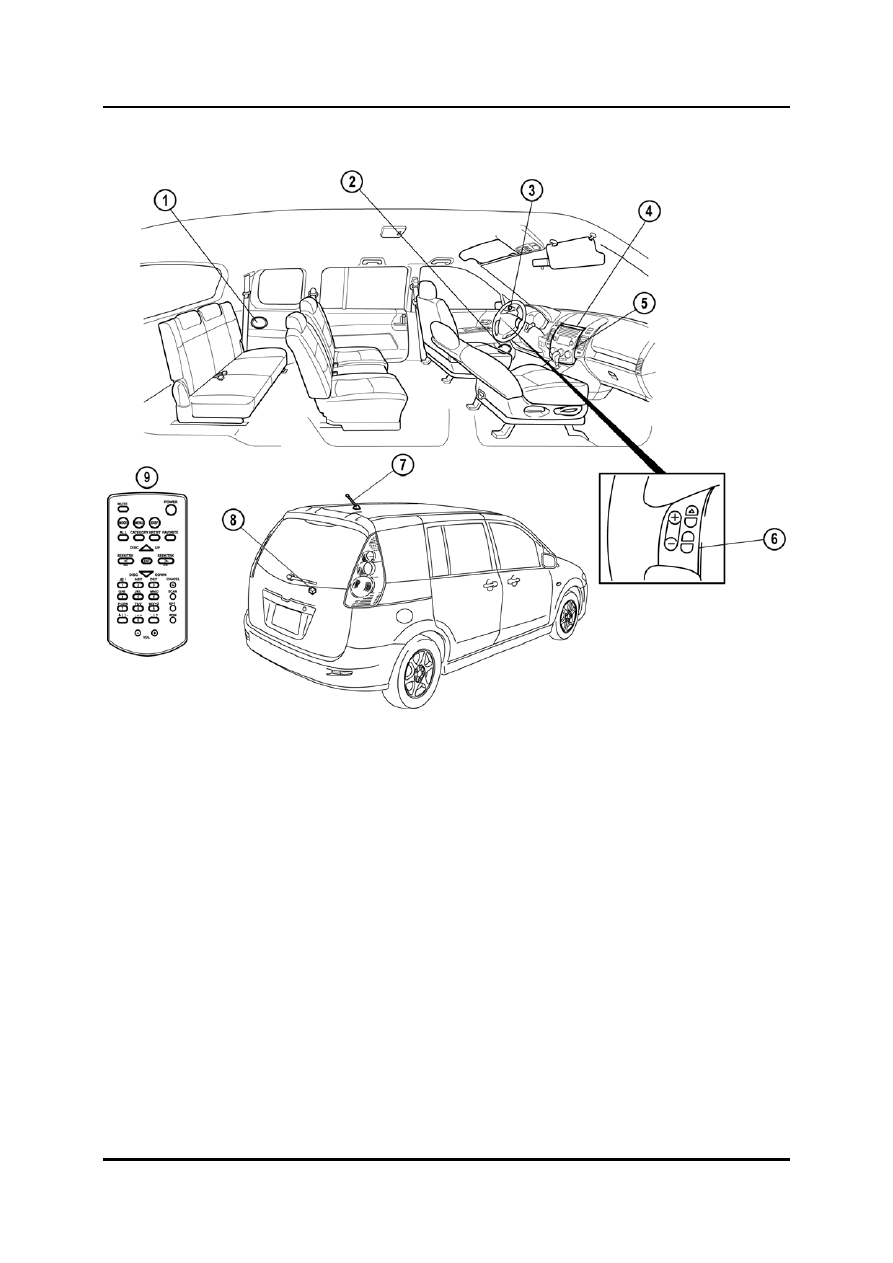

Расположение элементов



M5_09040



Задний громкоговоритель 6

Переключатели управления

Громкоговоритель передней двери



аудиосистемой

Передний высокочастотный

Центральная антенна на крыше



громкоговоритель 8

Конденсатор

Информационный дисплей 9

Пульт дистанционного управления

Модуль центральной панели



(сприводом жесткого диска).




Обучение обслуживанию Mazda5

09-67



Cиcтeмы развлечeния

Кузов и доп. оборудование

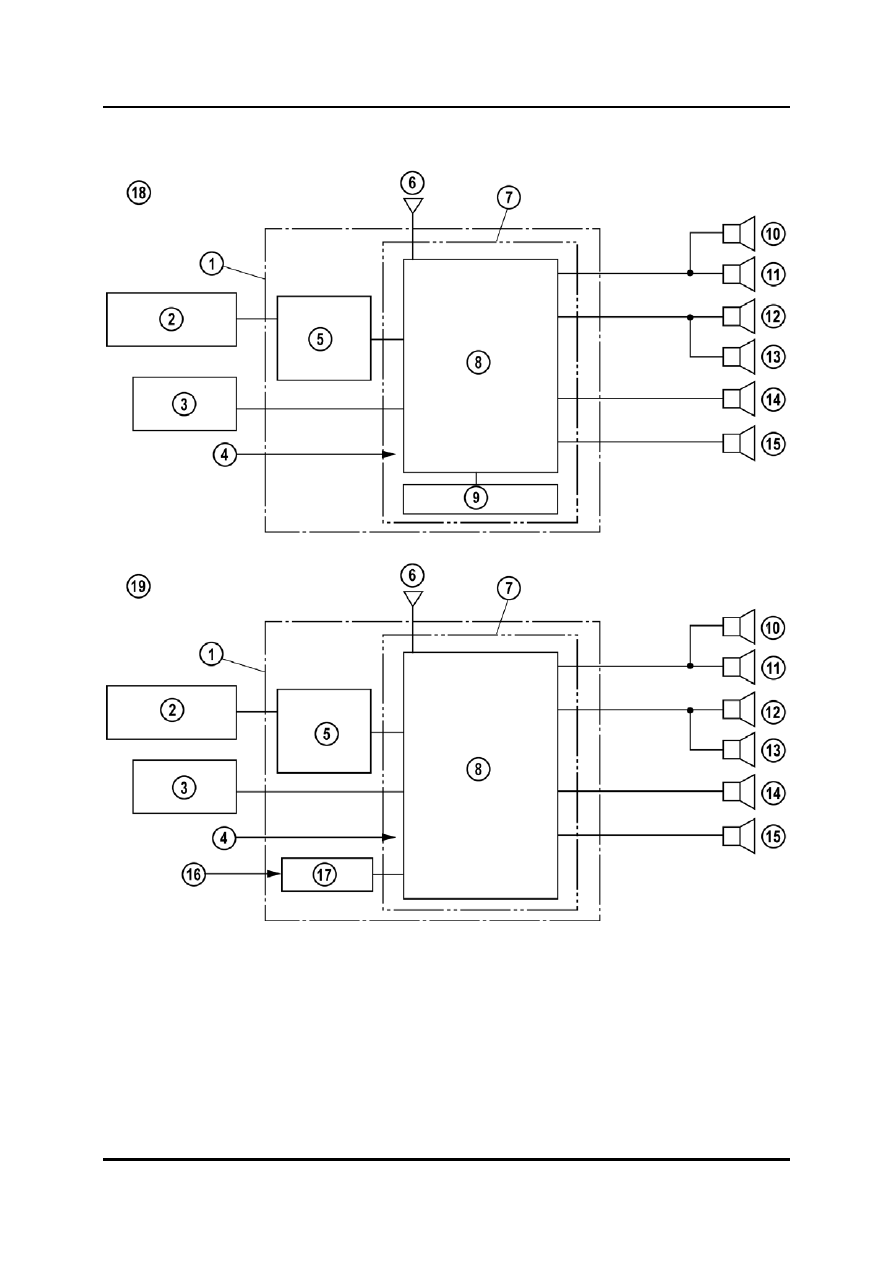

Обзор системы



M5_09041



09-68

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Cиcтeмы развлечeния



Модуль центральной панели 11

Громкоговоритель передней двери
(правый)

Информационный дисплей 12

Передний высокочастотный

Переключатель управления



громкоговоритель (левый)



аудиосистемой 13

Громкоговоритель передней двери

Сигнал TNS



(левый)

Схема управления
аудиосистемой

14  Задний громкоговоритель (правый)

Антенна 15

Задний громкоговоритель (левый)

Аудиосистема

16  Дистанционный контроллер (с

приводом

Базовое устройство



жесткого диска).

Нижний модуль 17

Инфракрасный датчик

10

Передний высокочастотный

18  Тип А/Тип В (без привода жесткого

диска).



громкоговоритель (правый) 19

Тип С (с приводом жесткого диска)



Обучение обслуживанию Mazda5

09-69



Cиcтeмы развлечeния

Кузов и доп. оборудование

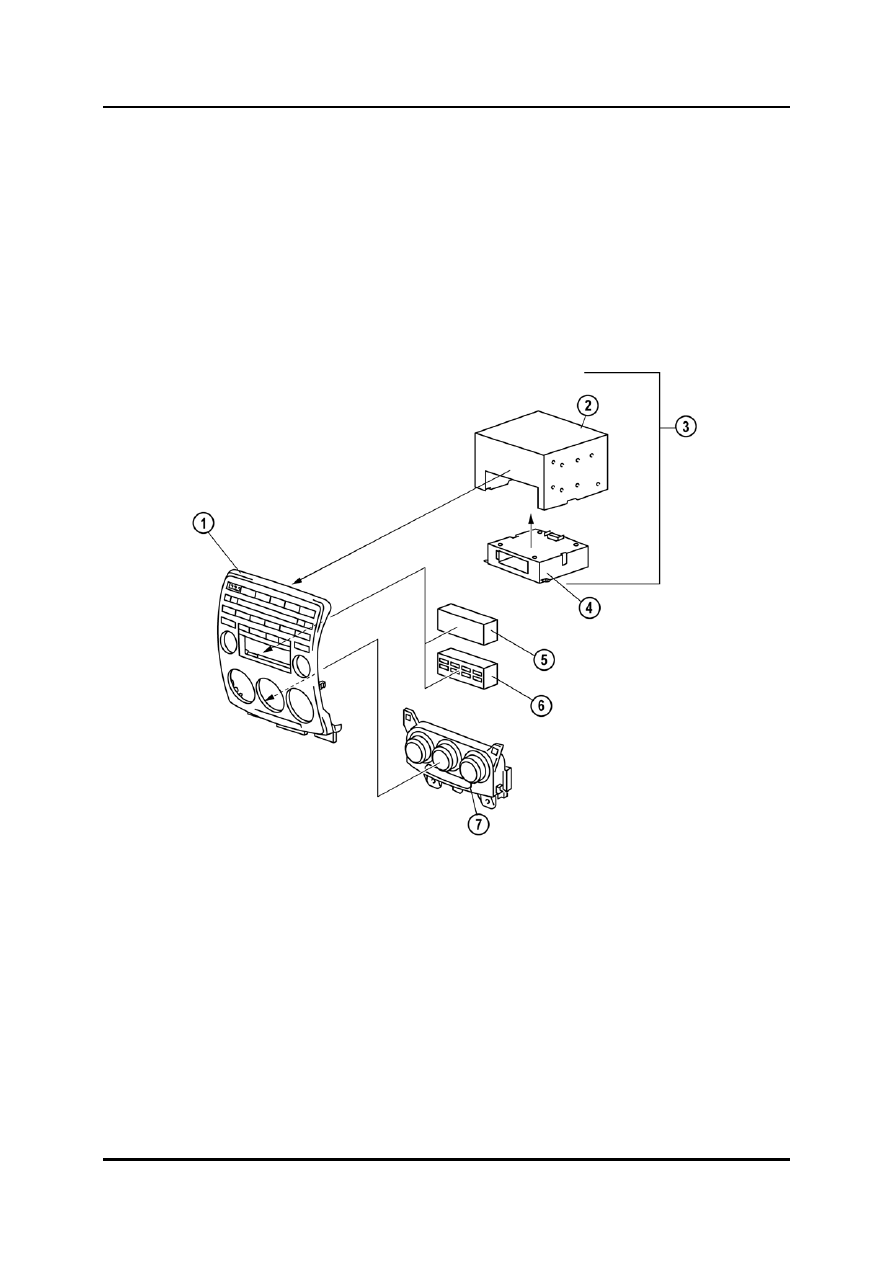

Модуль центральной панели

•

Модуль центральной панели состоит из аудиосистемы и переключателей, а также
из устройства управления отопителем.  Нижний модуль (кассетный магнитофон
или проигрыватель MD) может быть добавлен к аудиосистемам типа А или В, но не
системе типа С (с приводом жесткого диска).

•

Модуль центральной панели  подключен к шине MS-CAN.


ПРИМ: Аудиосистема не оборудована бесшумным соединителем.





M5_09042



Центральная панель 5

Крышка (без привода жесткого
диска)

Базовое устройство 6

Крышка (с приводом жесткого
диска)

Аудиосистема

Система управления
микроклиматом

Нижний модуль











09-70

Обучение обслуживанию Mazda5
