Mazda 5. Руководство - часть 68

Кузов и доп. оборудования

Система освещения

Система автоматической регулировки фары

•

Конструкция и принцип действия системы автоматической регулировки фары
Mazda5 практически не отличается от аналогичного узла последних моделей
Mazda3 (BK), за исключением следующего:

–

Различны условия для начала автоматической регулировки фар.

–

Модуль автоматической регулировки фар требует инициализации после
замены соответствующих компонентов.




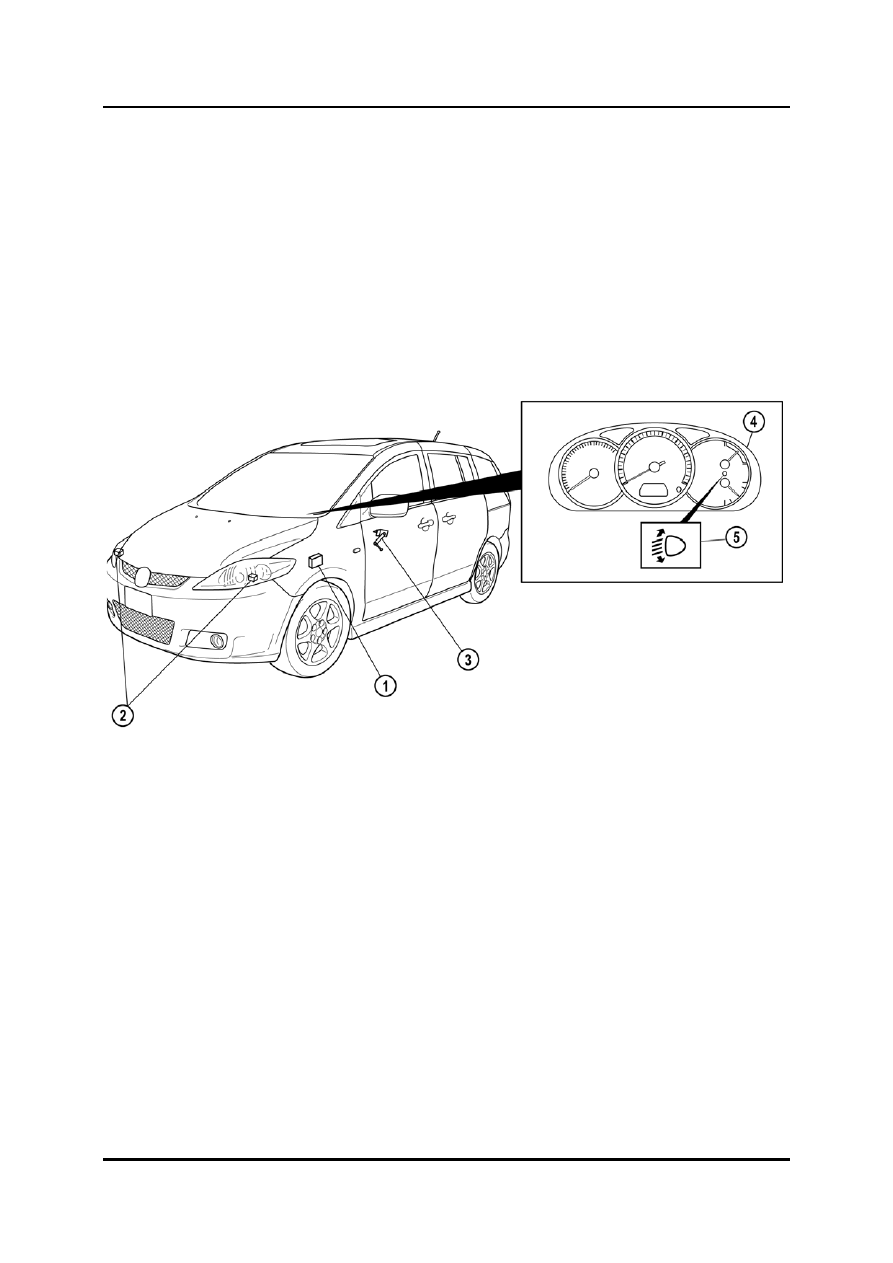

Расположение элементов



M5_09035



1

Модуль управления
автоматической

4

Приборный  щиток



регулировкой 5

Индикатор автоматической

2

Привод регулировки фар



регулировки

3

Датчик автоматической регулировки





Обучение обслуживанию Mazda5

09-59



Система освещения

Кузов и доп. оборудование

Электрическая схема



M5_09036

09-60

Обучение обслуживанию Mazda5

Кузов и доп. оборудования

Система освещения

Принцип действия

•

Если модуль управления автоматической регулировкой фар определяет, что
автомобиль перемещается с постоянной скоростью 8 км/час или выше в течение
четырех секунд с включенными фарами, рассчитывается среднее значение
положения автомобиля, и регулируется оптическая ось.



Инициализация модуля управления автоматической регулировкой фар

•

Модуль управления автоматической регулировкой фар подлежит инициализации в
случае выполнения следующих действий:

–

Замены переднего комбинированного фонаря

–

Замены модуля управления автоматической регулировкой фар

–

Демонтажа/монтажа датчика автоматической регулировки

–

Замены приборного щитка

–

Замены BCM

–

Замены элементов подвески или работ, влияющих на высоту автомобиля


ПРИМ: Модуль управления автоматической регулировкой фар может быть

инициализирован замыканием контакта В DLC-2 на массу или подключением
WDS к автомобилю и выбором опции Toolbox

→Electrical→Exterior

Lighting

→Headlamp→Auto Leveling Sensor Re-zero Procedure.





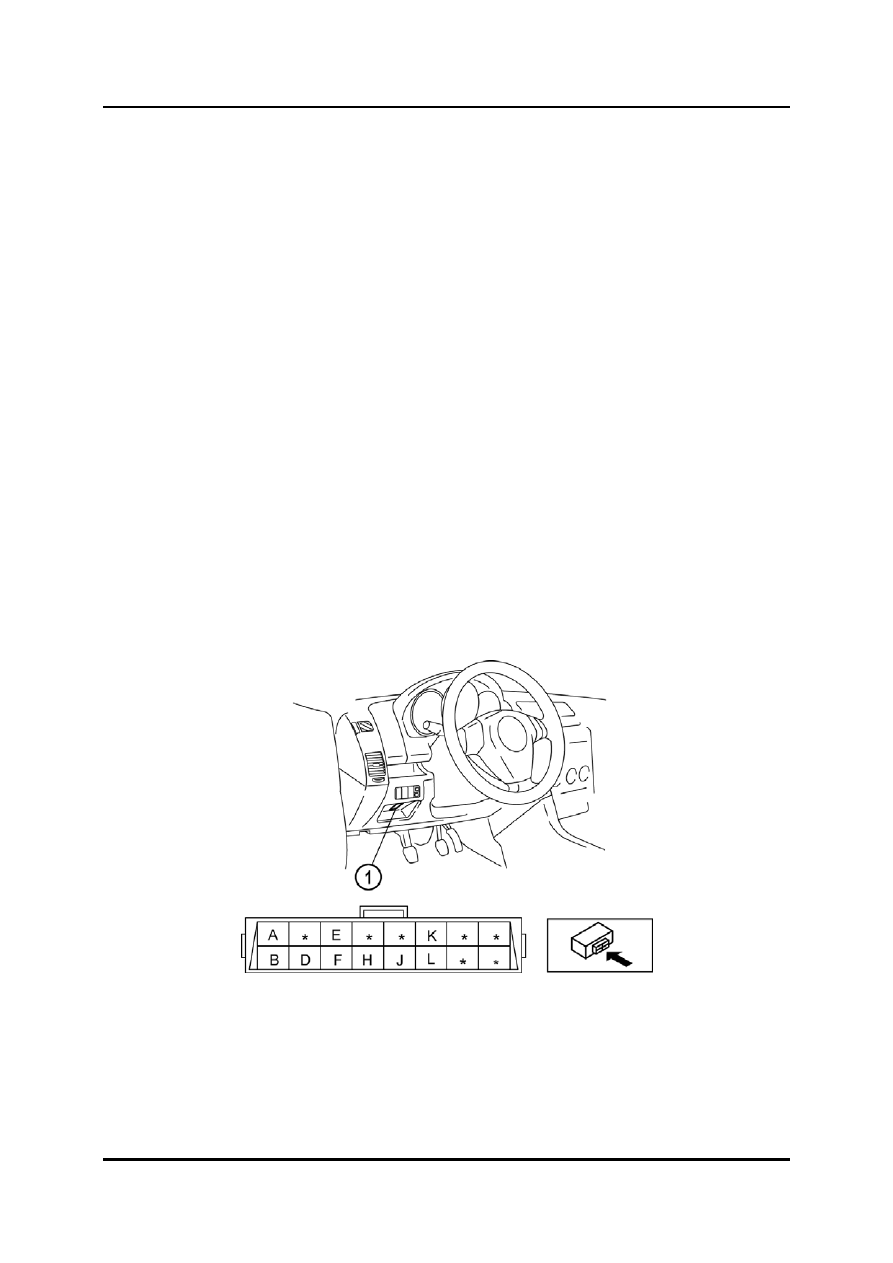

M5_09037



1 DLC-2





Обучение обслуживанию Mazda5

09-61



Система освещения

Кузов и доп. оборудование

Задние комбинированные фонари

•

Используется ступенчатый отражатель, который рассеивает и отражает свет
задних комбинированных фонарей.

•

Круглый отражатель встроен в нижнюю часть заднего комбинированного фонаря.





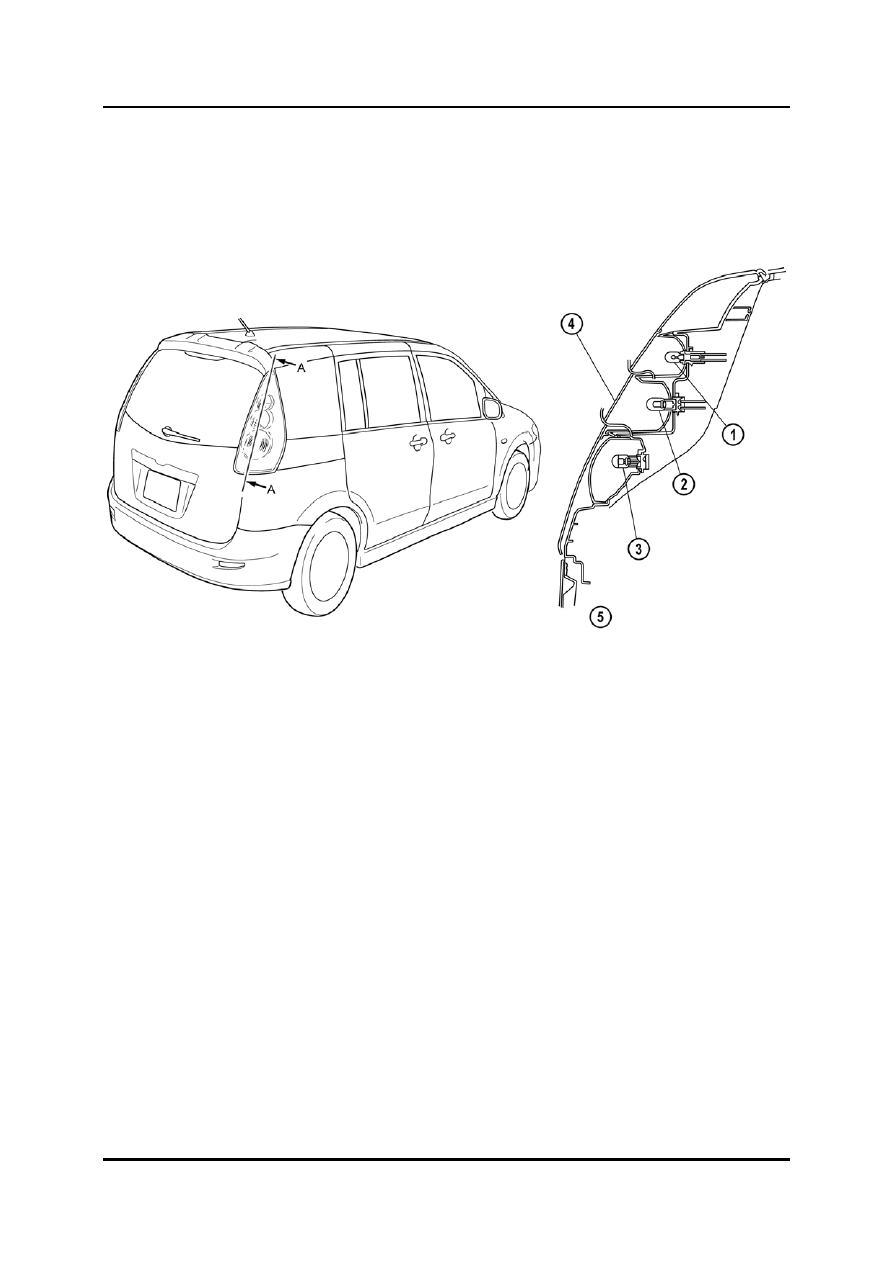

M5_09038



1

Резервная лампа фонаря 4

Задний комбинированный фонарь

2

Лампа заднего сигнала поворота 5

Разрез А-А

3

Лампа стоп-сигнала/заднего







габаритного фонаря
