Кузов и доп. оборудование

Стекла/Окна/Зеркала

Функция наружного открытия/закрытия

•

Функция наружного открытия/закрытия позволяет открывать или закрывать все
окна, не находясь в салоне автомобиля.

•

Нажатие на датчик запроса двери водителя или на кнопку LOCK на карточке-ключе
или передатчике убираемого ключа в течение приблизительно 1,5 секунд,
позволяет закрыть все окна.

•

Наоборот, нажатие на кнопку UNLOCK на карточке-ключе или передатчике
убираемого ключа в течение приблизительно 1,5 секунд, позволяет открыть все
окна.

•

Окна закрываются в ручном режиме, то есть, когда отпускается кнопка LOCK или
датчик запроса, окна прекращают закрываться немедленно.   Тем не менее, когда
нажимается кнопка UNLOCK, окна открываются в автоматическом режиме, то есть
окна откроются полностью, даже если отпустить кнопку UNLOCK во время их
движения.

•

Во время работы таймера IG OFF переключатель электропривода
стеклоподъемников обладает приоритетом над функцией наружного
открытия/закрытия.



Обучение обслуживанию Mazda5

09-51



Стекла/Окна/Зеркала

Кузов и доп. оборудование

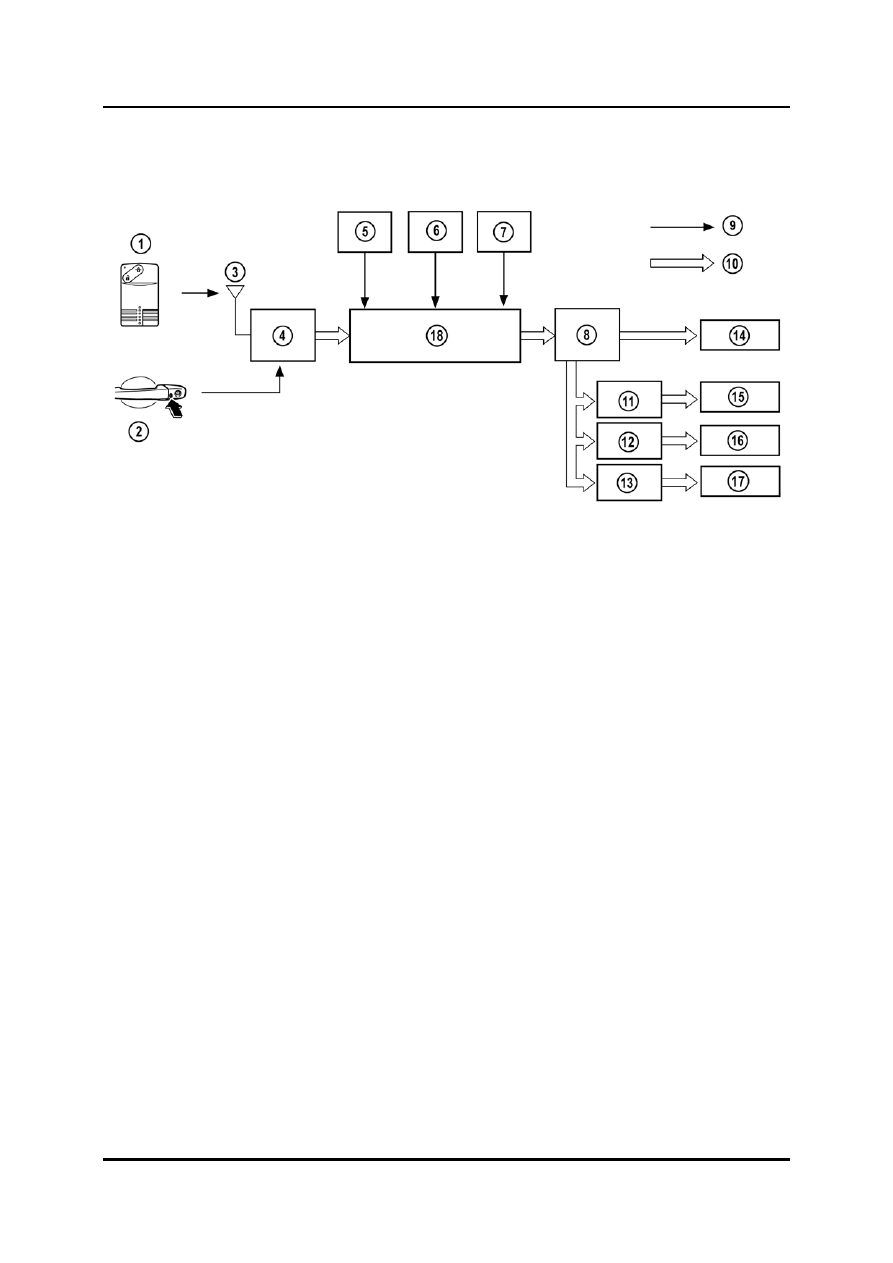

Принцип действия

Использование датчика запроса



M5_09086



1

Передатчик 12

Вспомогательный переключатель

2

Датчик запроса (сторона водителя)  стеклоподъемников (левый, задний)

3 «Бесключевой» приемник 13

Вспомогательный переключатель

4

Модуль «бесключевого» управления



стеклоподъемников (правый, задний)

5

Переключатель защелки двери 14

Двигатель электропривода стекол

6

Пусковая кнопка/датчик напоминания о

(левый, передний)



ключе 15

Двигатель электропривода стекол

7

Выключатель освещения отделения



(правый, передний)



для багажа 16

Двигатель электропривода стекол

8

Главный переключатель



(левый, задний)



стеклоподъемника 17

Двигатель электропривода стекол

9

Входной сигнал



(правый, задний)

10

Сигнал управления 18

BCM

11

Вспомогательный переключатель







стеклоподъемников (правый, передний)





09-52

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Стекла/Окна/Зеркала

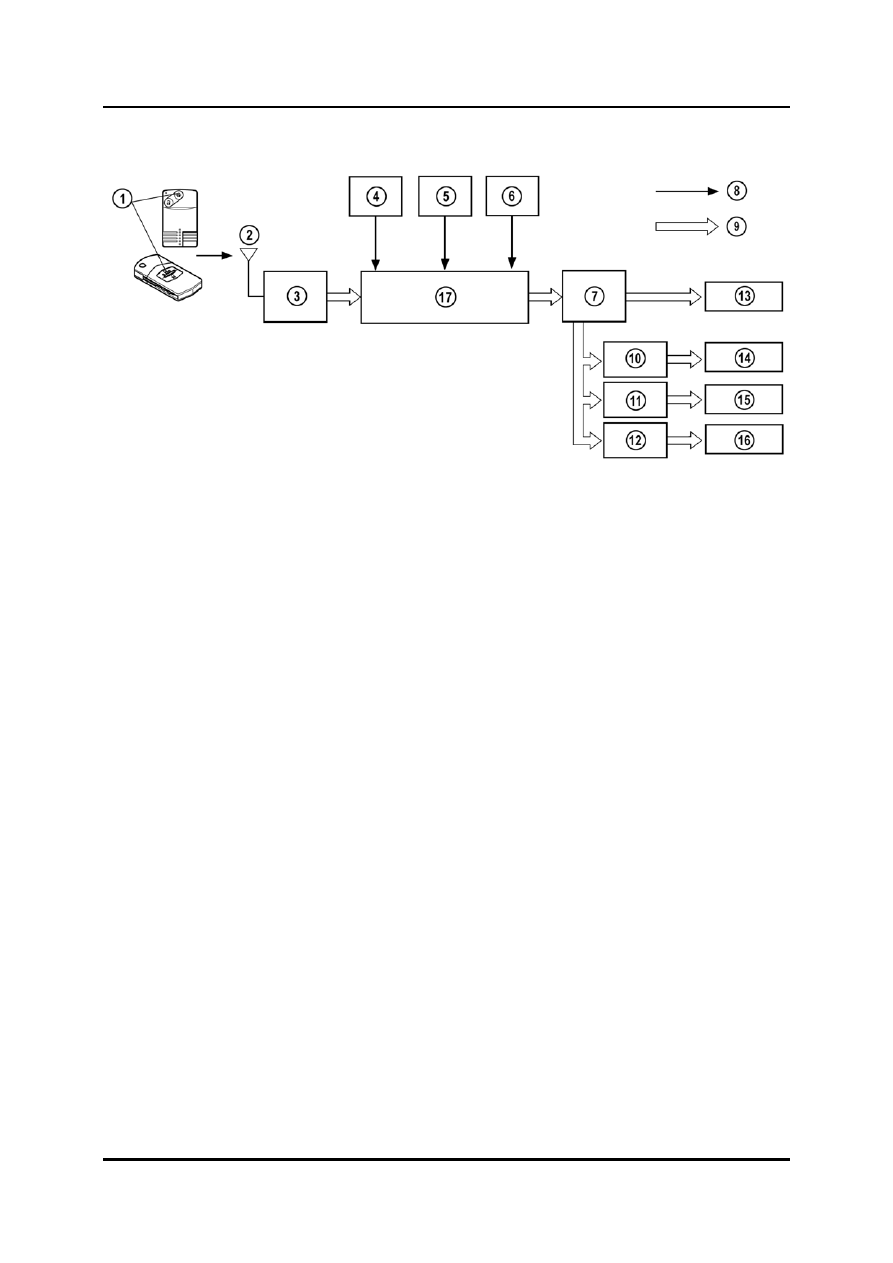

Использование передатчика



M5_09008



1

Передатчик 11

Вспомогательный переключатель

2 «Бесключевой» приемник



стеклоподъемников (левый, задний)

3

Модуль «бесключевого» управления

12

Вспомогательный переключатель

4

Переключатель защелки двери



стеклоподъемников (правый, задний)

5

Пусковая кнопка/датчик напоминания о   13

Двигатель электропривода стекол



ключе



(левый, передний)

6

Выключатель освещения отделения

14

Двигатель электропривода стекол



для багажа



(правый, передний)

7

Главный переключатель

15

Двигатель электропривода стекол



стеклоподъемника



(левый, задний)

8

Входной сигнал 16

Двигатель электропривода стекол

9

Сигнал управления



(правый, задний)

10

Вспомогательный переключатель

17

BCM



стеклоподъемников (правый, передний)





Обучение обслуживанию Mazda5

09-53



Стекла/Окна/Зеркала

Кузов и доп. оборудование

Запрещение эксплуатации

•

В случае наличия перечисленных ниже условий, а также во время работы стекла,
функция наружного открытия/закрытия не работает.

–

Одна из дверей открыта (переключатель двери в положении ON)

–

Ключ вставлен в замок рулевой колонки («бесключевой» переключатель в
положении ON)

–

Нажата кнопка запуска (автомобили с усовершенствованной системой
«бесключевого» входа) или ключ зажигания находится в любом положении,
кроме LOCK

–

Передатчик не находится в зоне приема.

–

Признанная карточка-ключ не находится в зоне приема, когда задействован
датчик запроса со стороны водителя запуска (автомобили с
усовершенствованной системой «бесключевого» входа)

–

Задействована любая кнопка передатчика во время открытия окна.
