Кузов и доп. оборудование

Охранная система и замки



Операция

Необходимая подготовка

Внимание

Одновременная
замена РСМ и модуля
бесключевого
управления

• Новый PCM.
• Новый модуль
  бесключевого управления
• Программируемая
  карточка-ключ.
• Программируемые ключи
  (два или более)

• Все ключи к автомобилю следует собрать и
  запрограммировать.
• Произвести программирование карточки-
  ключа, затем - блокировки рулевого
  управления.
• Следует запрограммировать, по крайней
  мере, одну карточку-ключ и два ключа
• Выполняется тол

Одновременная
замена  PCM,
модуля бесключевого
управления и
блокировки рулевого
управления

• Новый PCM.
• Новый модуль бесключевого
  управления
• Новая блокировка рулевого
  управления
• Программируемая карточка-
  ключ.
• Программируемые ключи
  (два или более)

• Все ключи к автомобилю следует собрать и
  запрограммировать.
• Произвести программирование карточки-
  ключа, затем - блокировки рулевого
  управления.
• Следует запрограммировать, по крайней
  мере, одну карточку-ключ и два ключа
• Выполняется тол

Замена рамочной
антенны

• Новая рамочная антенна

• Нет необходимости в сбросе параметра



M5_09T005a



Обучение обслуживанию Mazda5

09-43



Охранная система и замки

Кузов и доп. оборудование

Бортовая система диагностики

•

Бортовая система диагностики выполняет указанную ниже функцию:

–

Самотестирование


Самотестирование

•

Функция самотестирования позволяет отображать DTC противоугонной системы.
Для их просмотра следует подключить к автомобилю WDS и выбрать опцию
Toolbox

Self TestModulesRKE or PCM

•

Индикатор безопасности отображает сохраненные DTC включением и
отключением.  Порядок включения/отключения зависит от того, какие DTC
сохранены.

•

DTC сохраняются в модуле управления RKE или РСМ, в зависимости от числа
DTC.  Модуль, к которому относится каждый DTC, можно подтвердить по
руководству по ремонту.


ПРИМ: Если бортовая система диагностики обнаруживает более одной неисправности

противоугонной системы, индикатор безопасности отображает только DTC с
наименьшим номером.  Все DTC сохраняются в модуле «бесключевого»
управления или РСМ, поэтому рекомендуется использовать WDS для
подтверждения кодов неисправности, если неисправность обнаружена в
противоугонной системе.

09-44

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Охранная система и замки

Система защиты от кражи

•

Конструкция и принцип действия системы защиты от кражи Mazda5 практически не
отличается от системы защиты от кражи последних моделей Mazda3 (BK), за
исключением следующего:

–

Дополнительный датчик проникновения установлен в задней части
пассажирского салона.

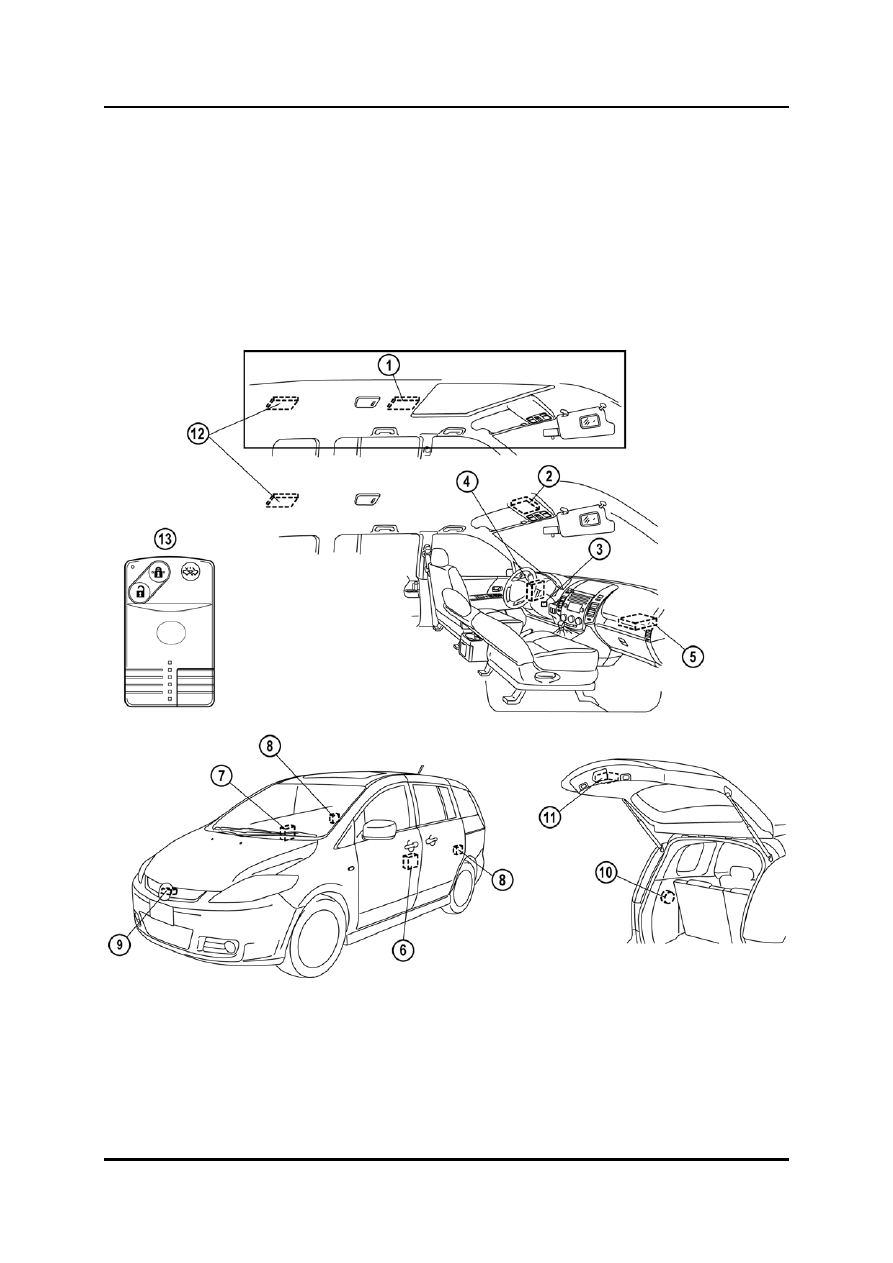

Расположение элементов



M5_09031



Обучение обслуживанию Mazda5

09-45



Охранная система и замки

Кузов и доп. оборудование



Передний датчик проникновения

Привод защелки и замка передней



(автомобили с люком в крыше)  двери (сторона пассажира)

Передний датчик проникновения

Датчик задней двери



(автомобили без люка в крыше) 9 Датчик защелки капота

Переключатель устройства

10

Сирена системы защиты от кражи



напоминания о ключе 11

Привод защелки задней двери и

Модуль «бесключевого»
управления



замка

5 BCM

12

Задний датчик проникновения

Привод защелки и замка передней 13  Передатчик



двери (сторона водителя)





09-46

Обучение обслуживанию Mazda5
