Кузов и доп. оборудование

Охранная система и замки

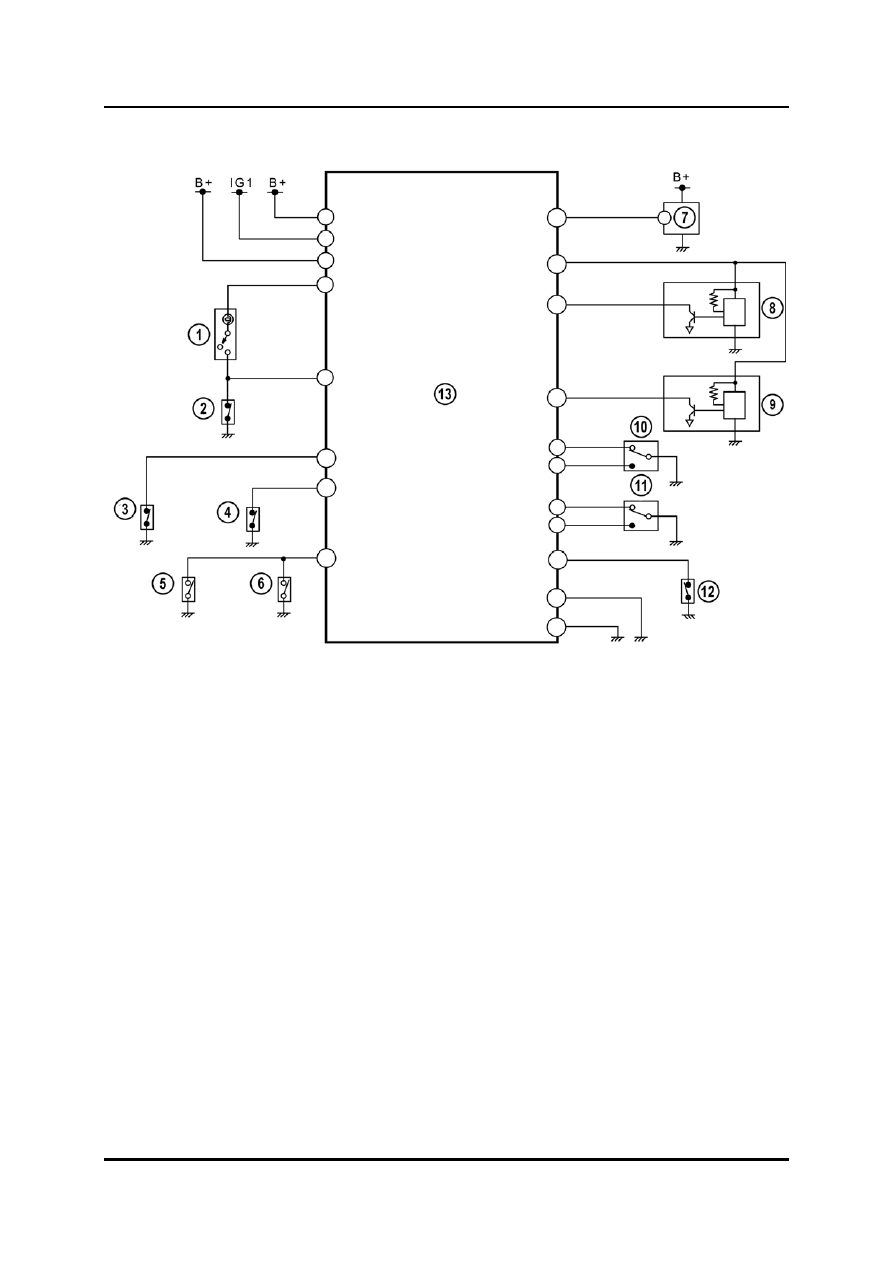

Электрическая схема



M5_09032



1

Выключатель освещения отделения 6  Переключатель сдвижной двери



для багажа



(правая сторона)

2

Переключатель защелки задней

7

Сирена системы защиты от кражи



поднимающейся двери 8

Датчик проникновения (передний)

3

Переключатель защелки передней

9

Датчик проникновения (задний)



двери (левая сторона) 10

Датчик замка двери

4

Переключатель защелки передней

11

Датчик цилиндра замка двери
(сторона



двери (правая сторона)

водителя)

5

Переключатель сдвижной двери
(левая

12

Датчик капота



сторона) 13

BCM




Обучение обслуживанию Mazda5

09-47



Стекла/Окна/Зеркала

Кузов и доп. оборудование



Стекла/Окна/Зеркала

Общие характеристики

•

Стекла/окна/зеркала обладают следующими характеристиками:

–

Используется задний обогреватель, управляемый модулем управления кузовом
(как в Mazda3).

–

Система электропривода с автоматической функцией открытия/закрытия
стекол для всех окон.



Система окон с электроприводом стекла

Общие характеристики

•

Система окон с электроприводом стекла аналогична применяемой в текущих
моделях Mazda3 (BK) со следующими характеристиками:

–

Функция ручного открытия/закрытия для всех окон.

–

Функция автоматического открытия/закрытия для всех окон.

–

Функция защиты от самопроизвольного обратного хода для всех окон.

–

Функция двухэтапного опускания стекол для всех окон.

–

Функция таймера отключения зажигания (40 секунд).

–

Функция наружного открытия/закрытия.

–

Применены электродвигатели подъемников окон с датчиками Холла.

–

В главном переключателе управления стеклоподъемниками и во
вспомогательных переключателях применены светодиоды.



09-48

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Стекла/Окна/Зеркала

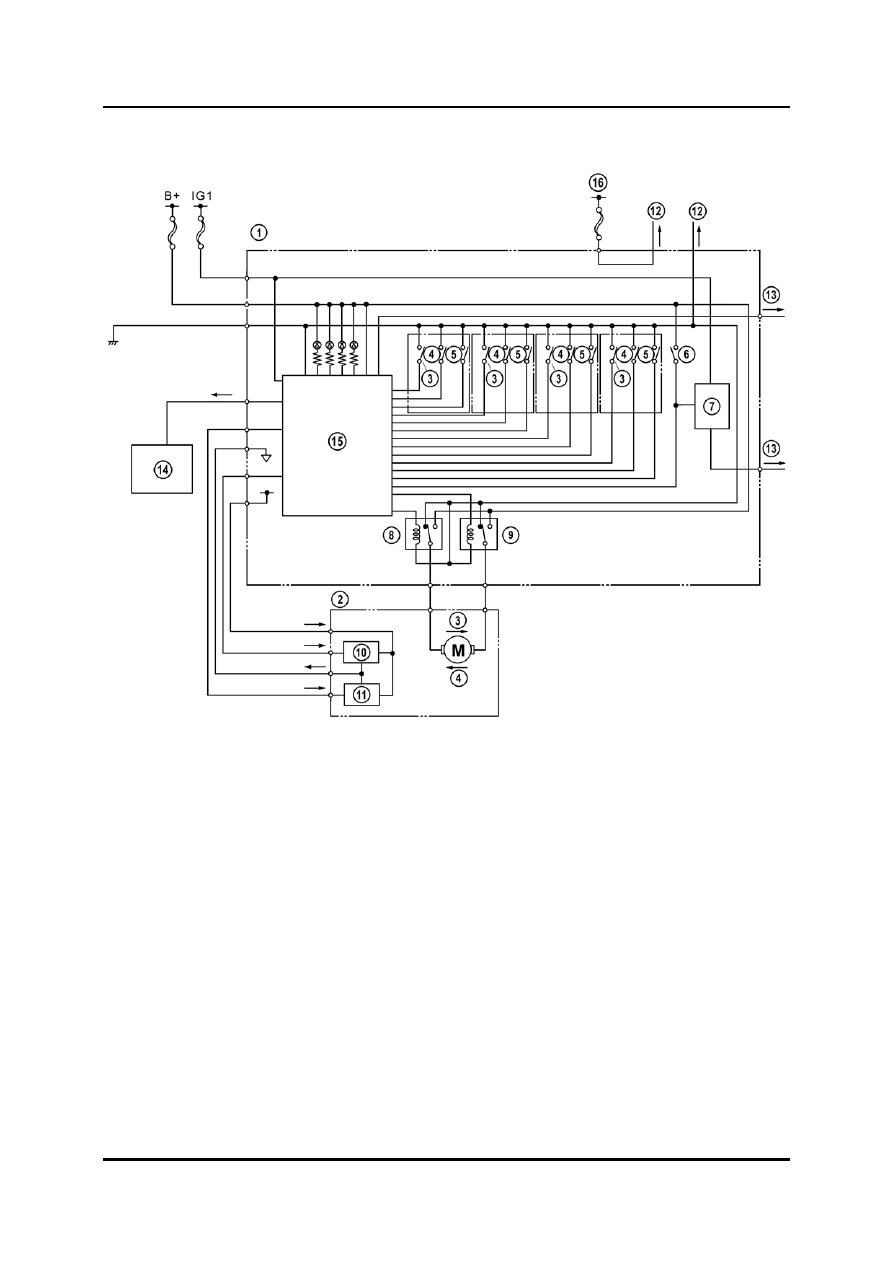

Главный переключатель стеклоподъемника



M5_09006



1

Главный переключатель

9

Реле открытия



стеклоподъемника 10

Датчик Холла 1

2

Двигатель стеклоподъемника (сторона   11

Датчик Холла 2



водителя) 12

К переключателю зеркала с

3

Закрыть



электроприводом

4

Открыть 13

К вспомогательным переключателям

5

Автоматический



стеклоподъемников

6

Выключатель питания 14



BCM

7

Цепь соединения 15

Модуль управления электроприводом

8

Реле закрытия



стеклоподъемников



Обучение обслуживанию Mazda5

09-49



Стекла/Окна/Зеркала

Кузов и доп. оборудование

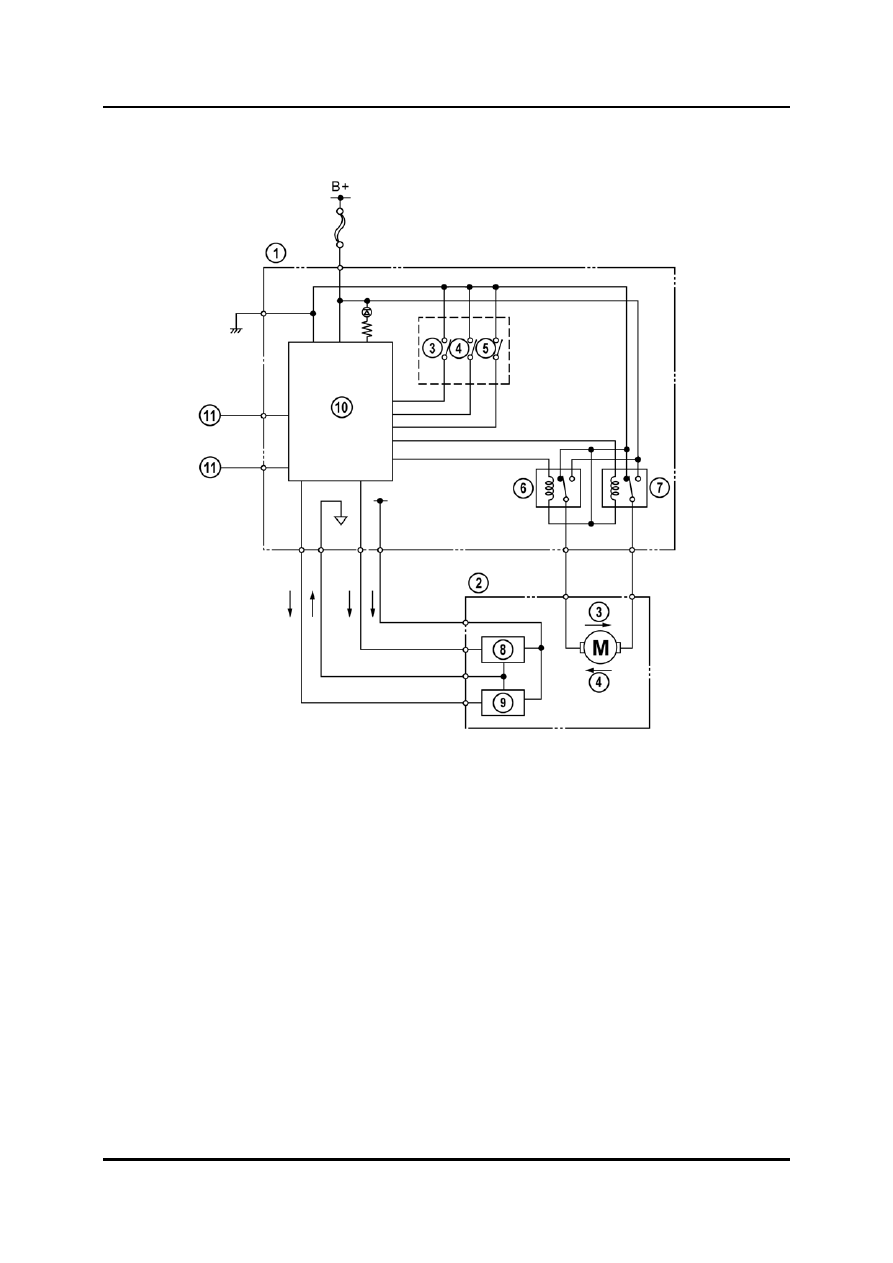

Вспомогательный переключатель стеклоподъемников



M5_09007



1

Вспомогательный переключатель

7

Реле открытия



стеклоподъемников

8

Датчик Холла 1

2

Двигатель электропривода стекол 9

Датчик Холла 2

3

Закрыть 10

Модуль управления электроприводом

4

Открыть



стеклоподъемников

5

Автоматический 11

От главного переключателя

6

Реле закрытия



стеклоподъемника



09-50

Обучение обслуживанию Mazda5
