Кузов и доп. оборудования

Очистители и омыватели

Система стеклоочистителей и омывателя

•

Применяется система стеклоочистителей/омывателей, практически аналогичная
текущим моделям Mazda3 (BK). Она имеет следующие характеристики:

–

Передний стеклоочиститель/омыватель и очиститель фары управляется ВСМ.

–

Автоматическая система стеклоочистителя (в зависимости от класса
автомобиля).

–

Задний стеклоочиститель/омыватель управляется ВСМ.

–

Датчик уровня жидкости в бачке омывателя установлен в бачке омывателя
лобового стекла (в зависимости от класса автомобиля).

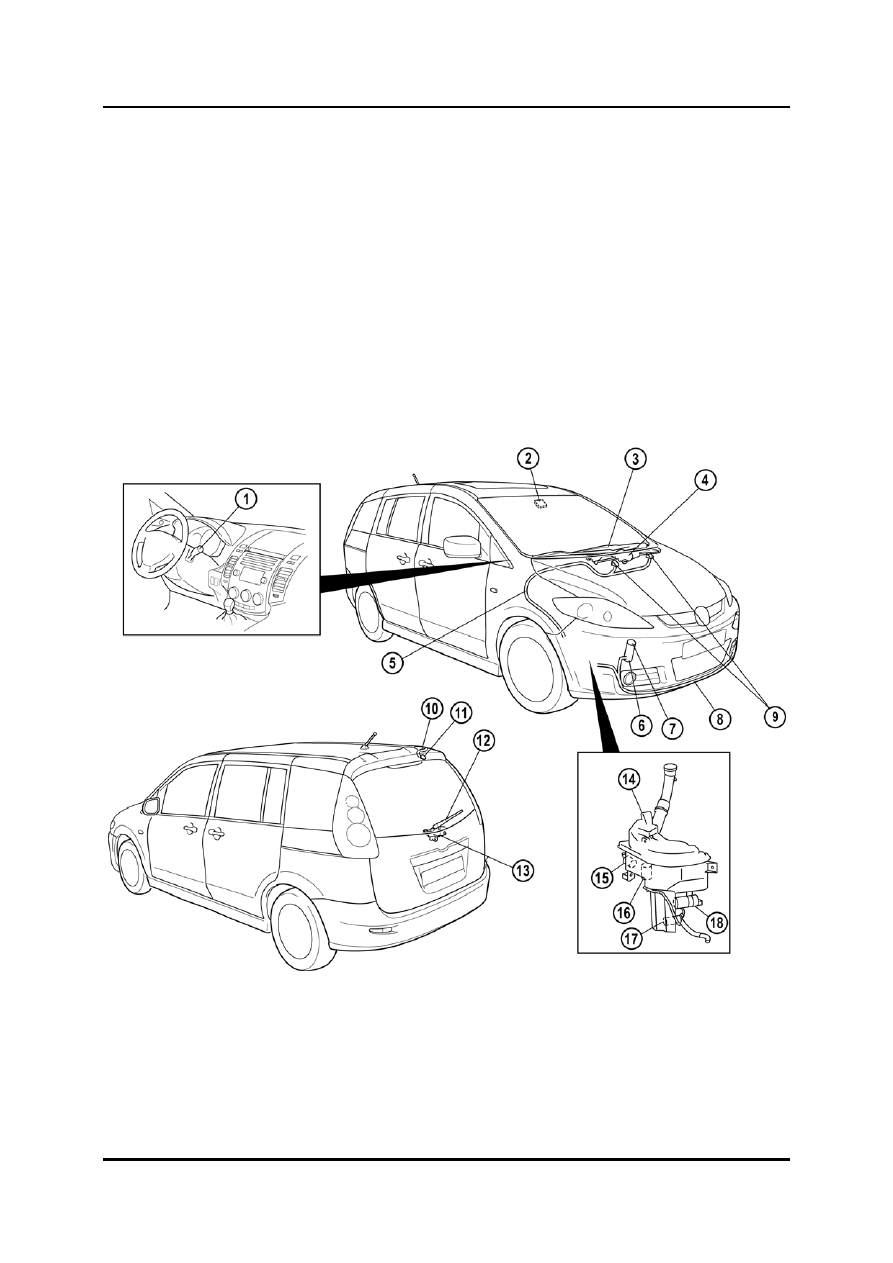

Расположение элементов



M5_09039

Обучение обслуживанию Mazda5

09-63



Очистители и омыватели

Кузов и доп. оборудование



1

Выключатель стеклоочистителя и

10

Шланг заднего омывателя



омывателя 11

Сопло заднего омывателя

2

Модуль датчика дождя 12

Рычаг и щетка заднего

3

Рычаг и щетка очистителя лобового

стеклоочистителя



стекла 13

Двигатель заднего
стеклоочистителя

4

Двигатель очистителя лобового
стекла

14

Бачок омывателя

5

Шланг омывателя лобового стекла 15 Двигатель заднего омывателя

6

Привод очистителя фары 16

Датчик уровня жидкости в
омывателе

7

Сопло очистителя фары 17

Двигатель омывателя лобового
стекла

8

Шланг очистителя фары 18

Двигатель очистителя фары

9

Сопло омывателя лобового стекла







Инициализация модуля датчика дождя

•

При замене модуля датчика дождя или повторной установке модуля датчика дожде
после замены лобового стекла модуль датчика дождя подлежит инициализации.


Инициализация без использования WDS

1.  Очистить лобовое стекло
2.  Перевести зажигание в положение ON.
3.  Перевести выключатель переднего стеклоочистителя в положение AUTO.
4.  Перевести зажигание в положение ON и в течение 10 секунд перевести

выключатель переднего стеклоочистителя из положения AUTO в положение
OFF пять раз.  Передние стеклоочистители переместятся по лобовому стеклу
один раз, чтобы показать, что инициализация прошла успешно.


ПРИМ: НЕ слишком быстро перемещать выключатель.  Рекомендуется один цикл

AUTO

→ OFF→AUTO в секунду.



Инициализация с использованием WDS

•

Модуль датчика дождя может быть инициализирован при помощи WDS. Для этого
следует подключить к автомобилю WDS и выбрать опцию
Toolbox

→Electrical→Rain Sensor Reset.




09-64

Обучение обслуживанию Mazda5

Кузов и доп. оборудование

Cиcтeмы развлечeния

Cиcтeмы развлечeния

Аудиосистема

Общие характеристики

•

Аудиосистема представляет собой модульную конструкцию, аналогичную
используемой на Mazda3. Возможны три базовые комбинации аудиосистемы.

Тип А

–

Тюнер AM/FM

–

Проигрыватель компакт-дисков

Тип В

–

Тюнер AM/FM

–

Проигрыватель компакт-дисков

–

RDS (Radio Data System = система радио данных)

Тип С

–

Тюнер AM/FM

–

Проигрыватель компакт-дисков

–

Привод жесткого диска

–

RDS

•

В качестве вариантов могут предлагаться: проигрыватель мини-дисков, кассетный
магнитофон или автомат для смены компакт-дисков на 6 дисков.   Как вариант
может устанавливаться автомат для смены компакт-дисков MP3, совместимый с
форматом MP3 (Moving Picture Experts Group Layer-3 Audio = экспертная группа по
вопросам движущегося изображения – 3 аудио), в отличие от проигрывателя
компактов дисков, указанного для приведенной выше базовой системы.


ПРИМ: Для замены простого проигрывателя компакт-дисков на автомат для смены

компакт-дисков на 6 дисков необходимо заменить базовую систему. Тем не
менее, на задней панели аудиосистемы предусмотрено гнездо для
подключения внешнего автомата для смены компакт-дисков


•

ALC (Auto Level Control = автоматический контроль уровня) устроен в
радиоприемник.

•

В зависимости от класса возможна установка системы с четырьмя
громкоговорителями или с шестью громкоговорителями с двумя дополнительными
высокочастотными громкоговорителями.



Обучение обслуживанию Mazda5

09-65



Cиcтeмы развлечeния

Кузов и доп. оборудование

Технические характеристики

Аудиосистема

Тип A

Тип B

Тип C

Без RDS

(В)

ДВ

(кГц)

–

СВ

(кГц)

530 – 1620

FM

(МГц)

(Вт)

(Ом)

(GB)

20

HDD

–

Максимальная выходная мощность
звукового усилителя

25 x 4

Выходное сопротивление

4

Диапазон частот

AM

153 – 279

531 – 1629

87,5 – 108,0

Позиция

Характеристики

С RDS

Номинальное напряжение

12



M5_09T011


Громкоговорители

Передний ВЧ

громкоговоритель

Мощность на входе

(Вт)

Сопротивление

(Ом)

Размер

(см)

5

4

14 x 9

Позиция

Характеристики

Громкоговоритель

пер.двери/задний

35



M5_09T012
