Удерживающие системы

Надувныe подуши безопасности

Надувные подушки безопасности занавеса

•

Вместо использования воспламеняющихся веществ для наполнения надувных
подушек безопасности занавеса в модели Mazda5 используется газ, хранящийся
внутри инфлятора.





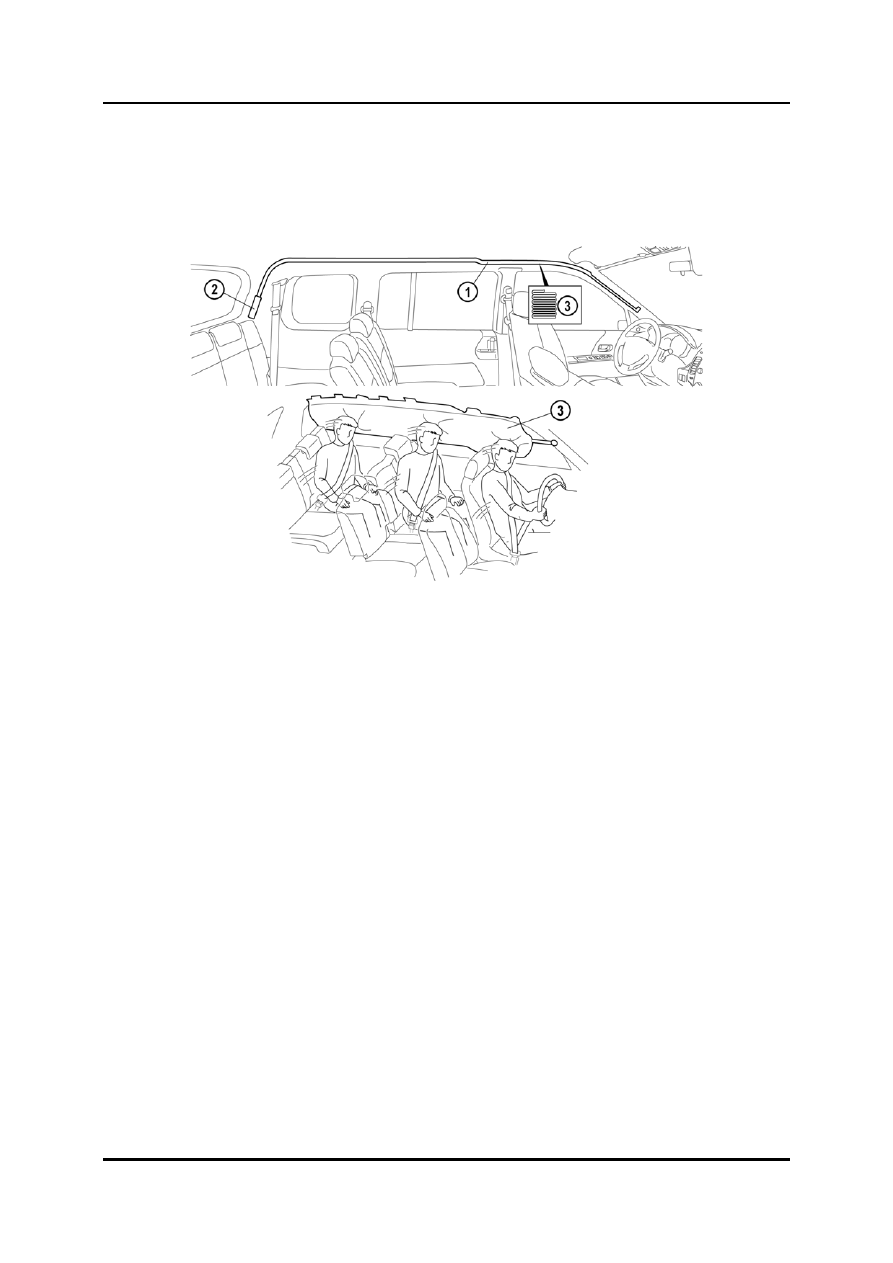

M5_08005

1

Надувная подушка безопасности

2

Инфлятор



занавеса 3

Надувная подушка безопасности




Обучение обслуживанию Mazda5

08-7



Надувныe подуши безопасности



Удерживающие системы



Преднатяжители ремней безопасности

•

Для передних сидений применены преднатяжители ремней безопасности реечного
типа.

•

Когда от модуля SAS поступает сигнал разворачивания во время лобового или
столкновения или столкновения под углом, преднатяжители срабатывают,
натягивая ленту ремня безопасности, таким образом удерживая водителя и
переднего пассажира.





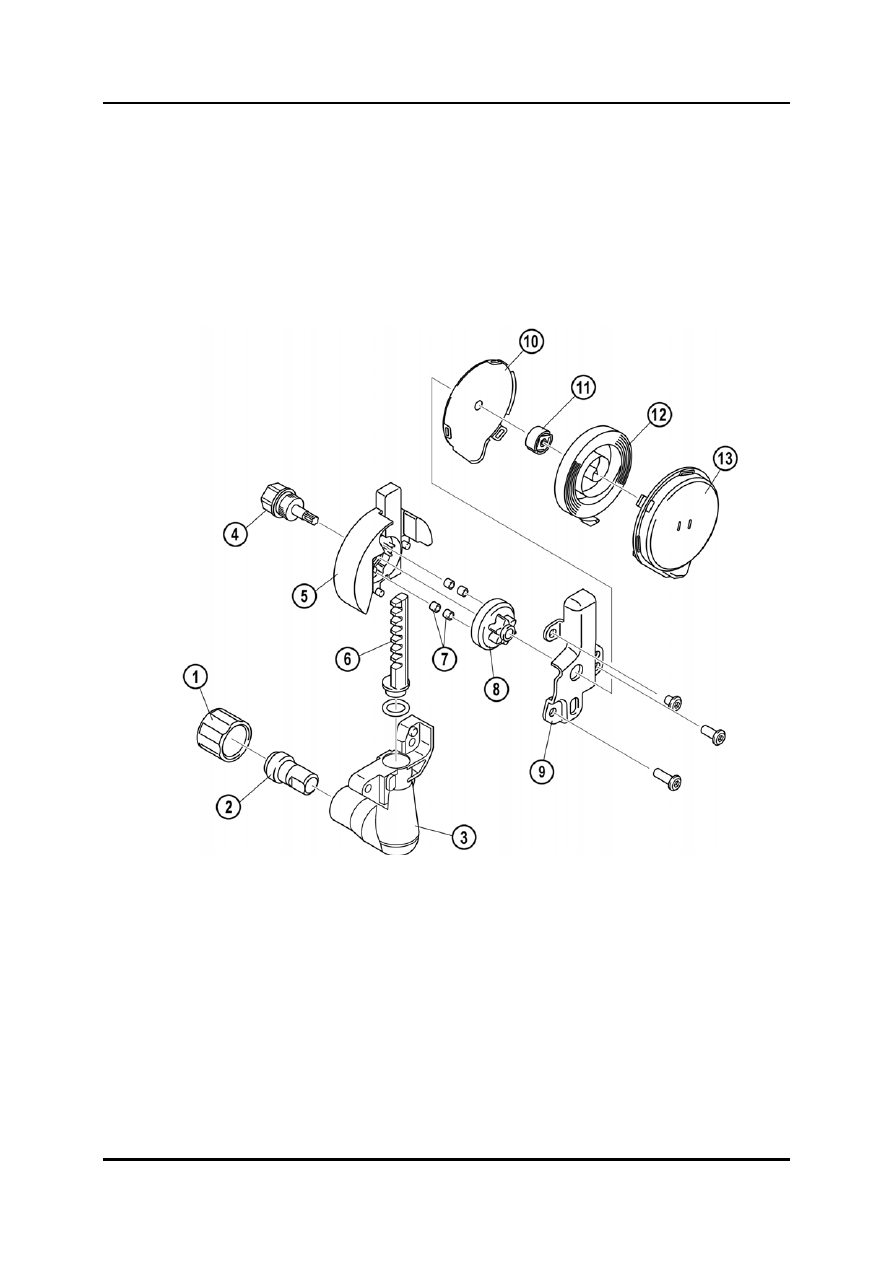

M5_08007



1

Накидная гайка 8

Шестерня

2

Газогенератор 9

Крышка

3

Цилиндр 10

Гнездо пружины

4

Шпиндель 11

Ось пружины

5

Основание 12

Пружина

6

Рейка

13

Корпус пружины

7

Ролики зажимного устройства







08-8

Обучение обслуживанию Mazda5

Удерживающие системы

Надувныe подуши безопасности

Работа

•

При нормальных условиях ролики зажимного устройства свободно располагаются
по окружности вращающегося цилиндра шпинделя в пространстве между
шестерней и шпинделем.

•

Поскольку шпиндель и шестерня свободно перемещаются отдельно, при
вытягивании/втягивании ленты ремня безопасности вращается только шпиндель, а
шестерня остаётся неподвижной.






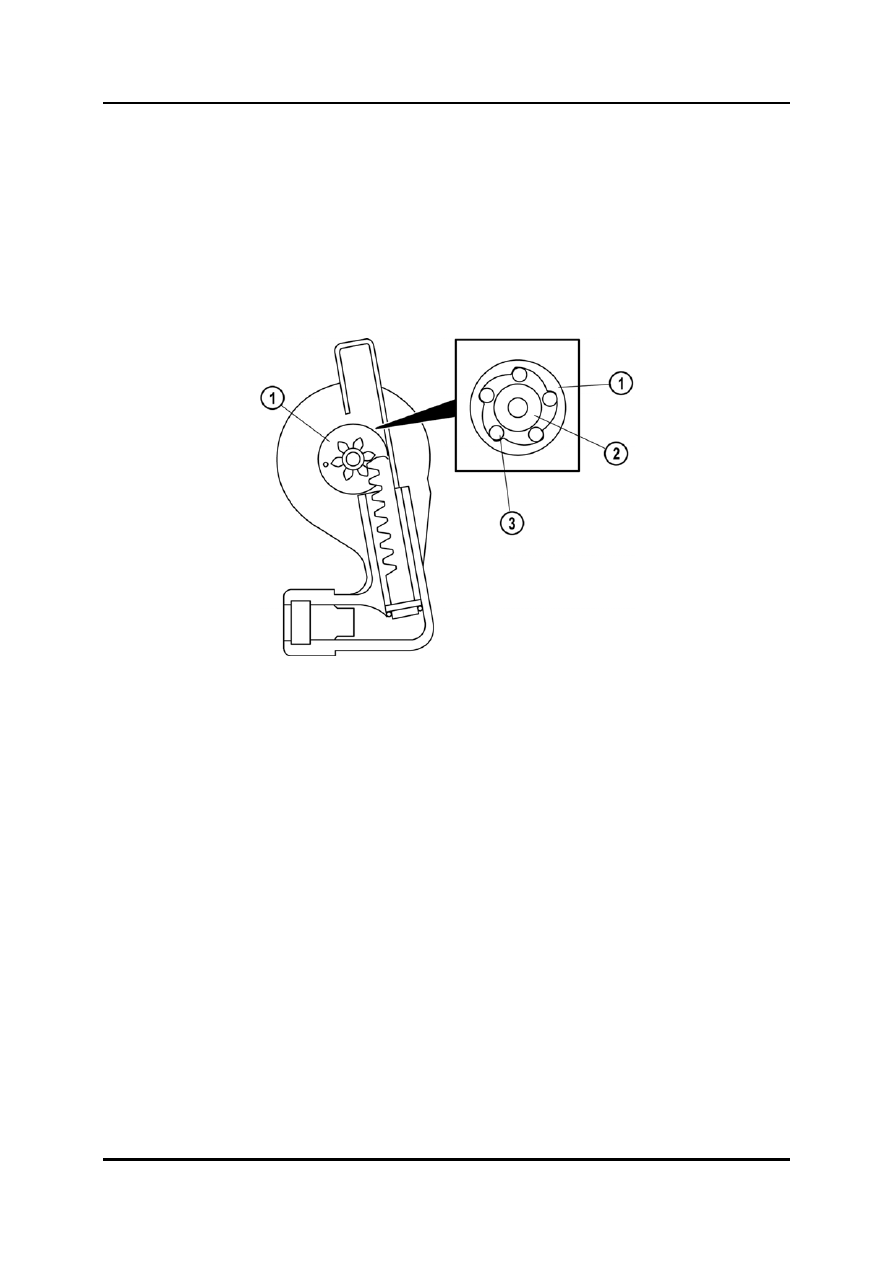

M5_08008



1

Шестерня 3

Ролики зажимного устройства

2

Шпиндель







Обучение обслуживанию Mazda5

08-9



Надувныe подуши безопасности



Удерживающие системы



•

Когда от модуля SAS поступает сигнал разворачивания, газогенератор
вырабатывает газ (газ вырабатывается так же, как в инфляторах надувных
подушек безопасности).  Давление газа выталкивает рейку из цилиндра вверх.

•

В ходе своего продвижения вверх рейка заставляет шестерню вращаться.

•

Вращение шестерни толкает зажимные ролики к шпинделю, взаимно фиксируя
шестерню и шпиндель.

•

По мере вращения шестерни, то же делает шпиндель, и лента ремня безопасности
втягивается.






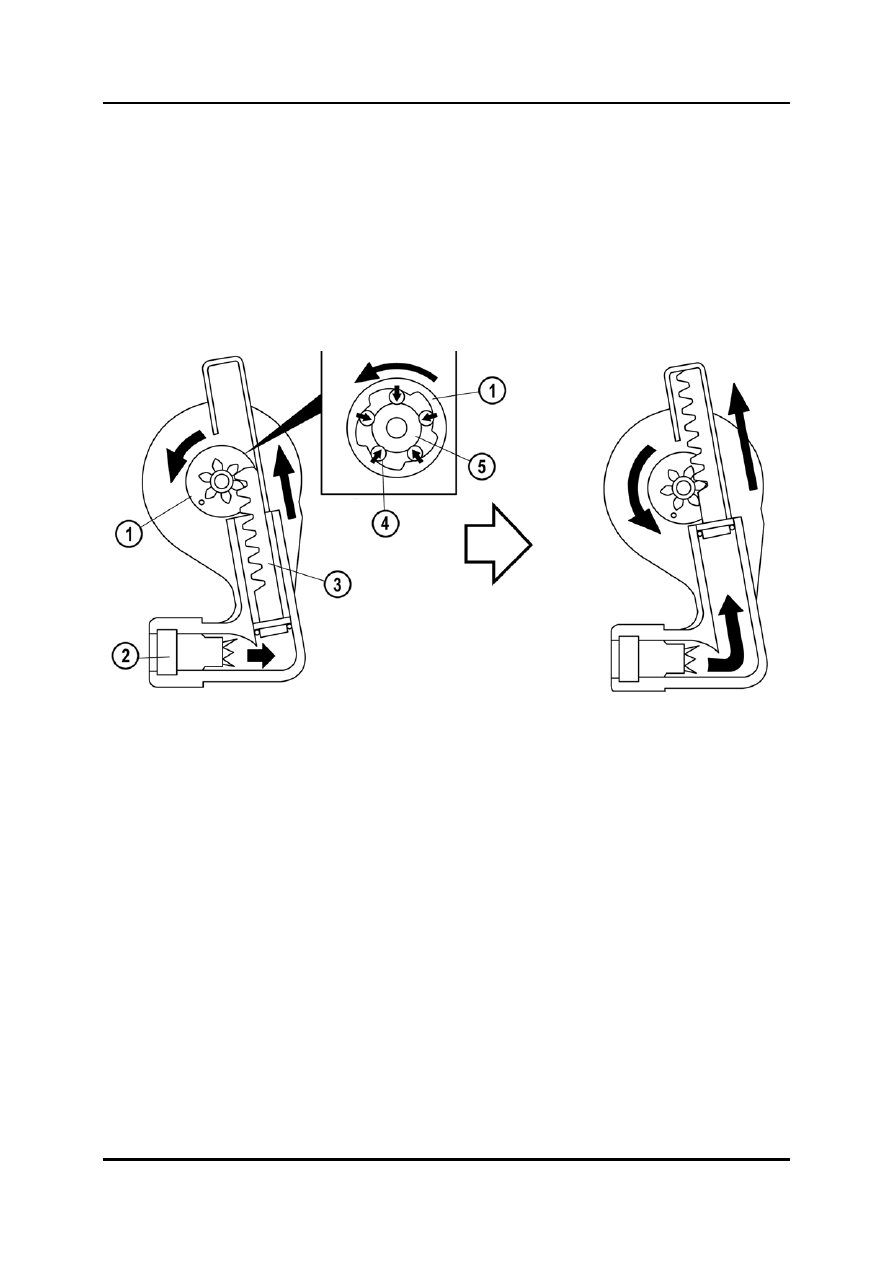

M5_08009



1

Шестерня 4

Ролики зажимного устройства

2

Газогенератор 5

Шпиндель

3

Рейка







08-10
