03



Трансмиссия/

Мост







03 Трансмиссия/Мост

Передний мост ...................................................................................................1

Общие характеристики .................................................................................1
Общий вид .....................................................................................................1

Задний мост........................................................................................................2

Общие характеристики .................................................................................2
Общий вид .....................................................................................................2

Ведущий вал.......................................................................................................3

Общие характеристики .................................................................................3
Технические характеристики........................................................................3
Общий вид .....................................................................................................3







Содержание 03

Обучение обслуживанию Mazda5

Трансмиссия/Мост

Передний мост

Передний мост

Общие характеристики

•

Передний мост модели Mazda5 по существу такой же конструкции, как у
современной модели Mazda3 (BK). Он имеет следующие особенности:

–

Используются радиально-упорные шариковые подшипники, выполненные в
одном блоке.

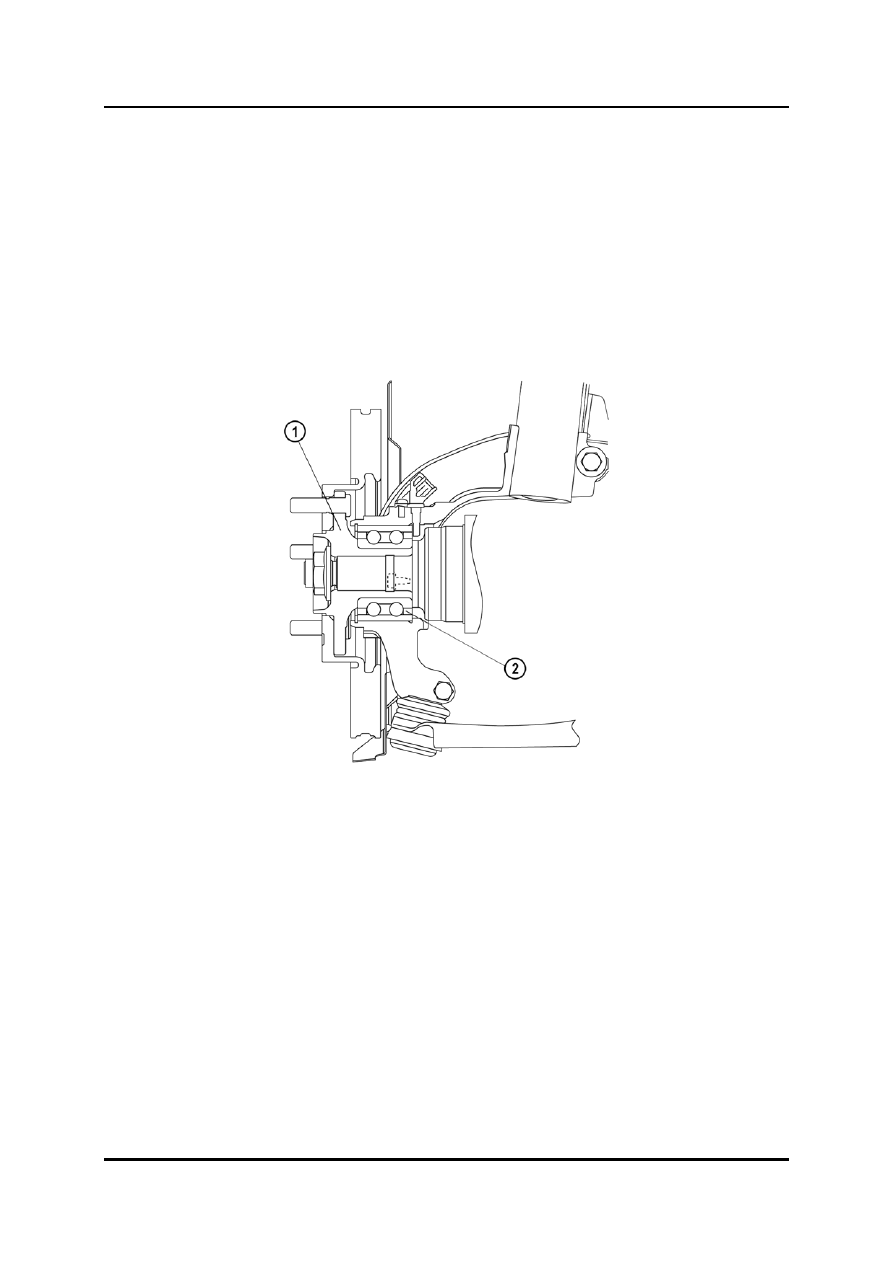

Общий вид



M5_03002

1

Ступица колеса

2

Подшипник колеса





Обучение обслуживанию Mazda5

03-1

Задний мост

Трансмиссия/Мост

Задний мост

Общие характеристики

•

Задний мост модели Mazda5 по существу такой же конструкции, как у современной
модели Mazda3 (BK). Он имеет следующие особенности:

–

Используются радиально-упорные шариковые подшипники, выполненные в
одном блоке.

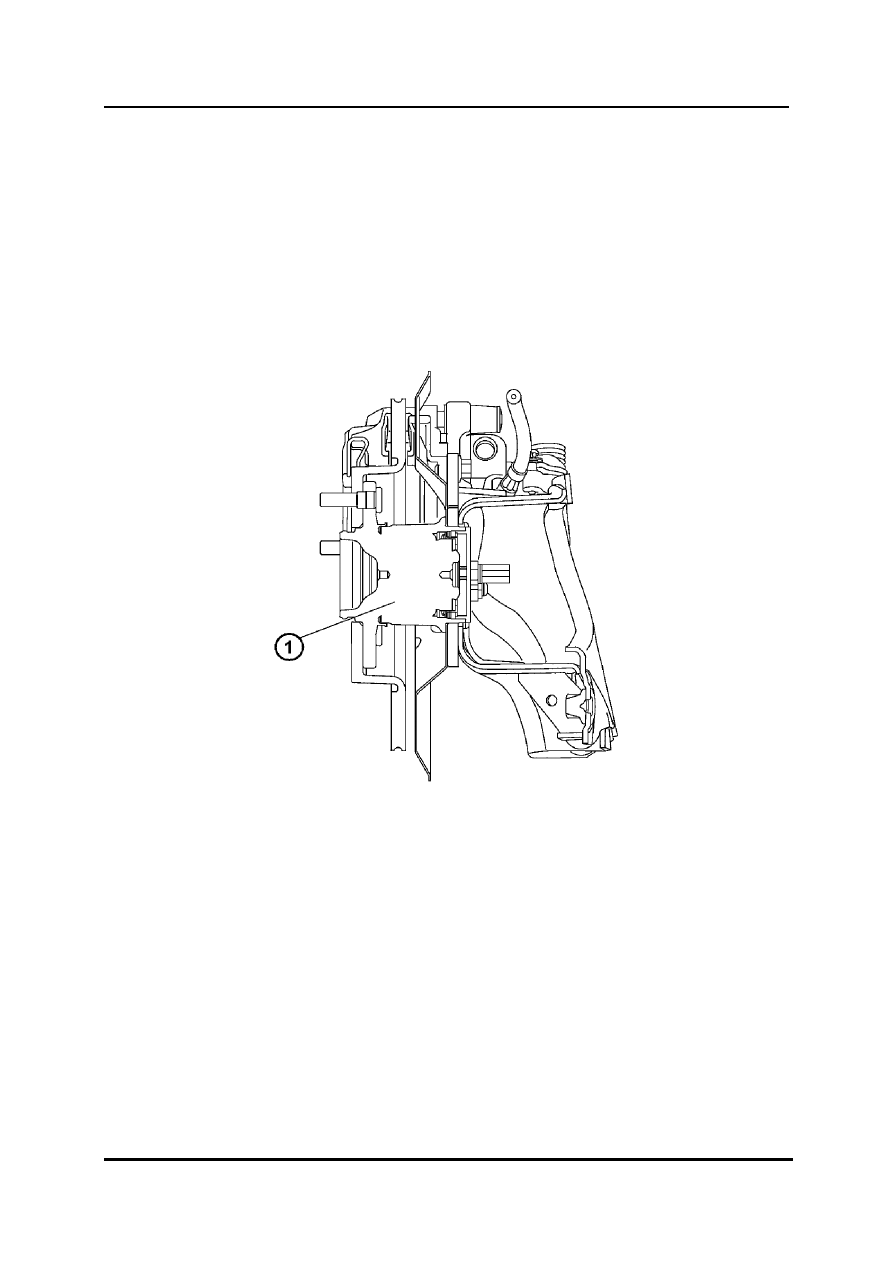

Общий вид



M5_03001

1

Ступица колеса (объединена с







подшипником колеса)








03-2

Обучение обслуживанию Mazda5
