Колёса и шины

Колёса и шины

•

Размеры колёс и покрышек такие же, как у современной модели Mazda3 (BK), но
скоростные категории изменились.



Технические характеристики

Стандартная шина

Шина

205/55R 16 91V

205/50R 17 93V

16 X 6 1/2J

17 X 6 1/2J

Сталь

Алюминие-

вый сплав

Вылет

(мм {дюйм.})

Диаметр
нач. окр.

(мм {дюйм.})

Размер

Алюминиевый сплав

Колесо

Пункт

15 X 6J

195/65R15 91V

Технические характеристики

52,5 (2,07)

114,3 (4,50)

Материал

Размер





M5_02T002


Запасная шина

Шина

T115/70D 15

T125/70D 16

15 X 4T

16 X 4T

Вылет

мм/(дюймов)

Диаметр
нач. окр.

мм/(дюймов)

Технические характеристики

Пункт

Сталь

4,5 (1,8)

Колесо

114,3 (4,50)

Размер

Размер

Метриал





M5_02T003





Обучение обслуживанию Mazda5

02-1

Передняя подвеска

Подвеска

Передняя подвеска

Общие характеристики

•

Передняя подвеска модели Mazda5 по существу такая же, как у современной
модели Mazda3 (BK). Она имеет следующие особенности:

–

Конструкция разжимного типа.

–

Резиновая опора передней поперечной балки крепится к кузову в четырёх
точках.

–

Для передних нижних рычагов используются маслонаполненные втулки.

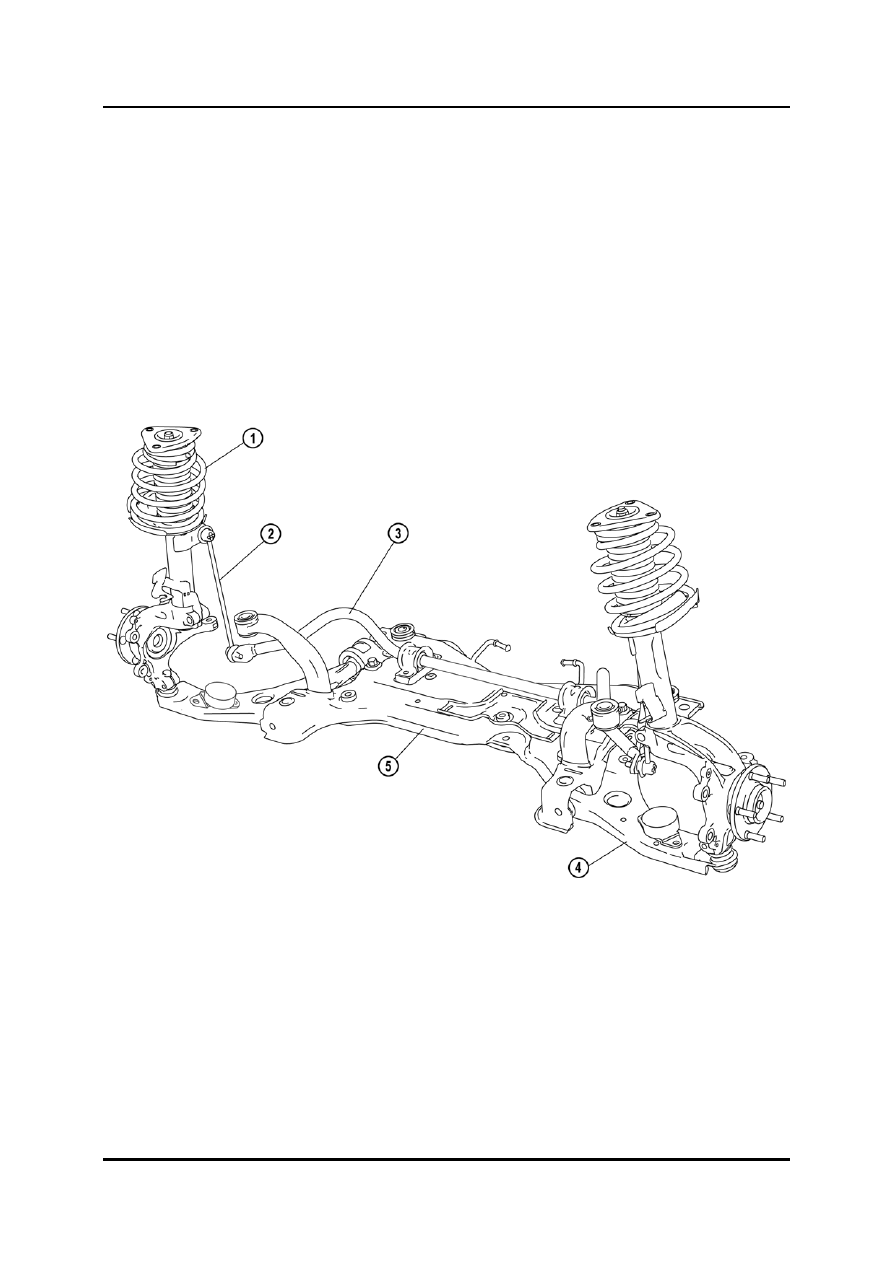

Общий вид



M5_02003



1

Передний амортизатор и спиральная

3

Передний стабилизатор



пружина 4

Передний нижний рычаг

2

Тяга управления переднего

5

Передняя поперечная балка



стабилизатора







02-2
