Двигатели L8/LF

Система всасывания воздуха

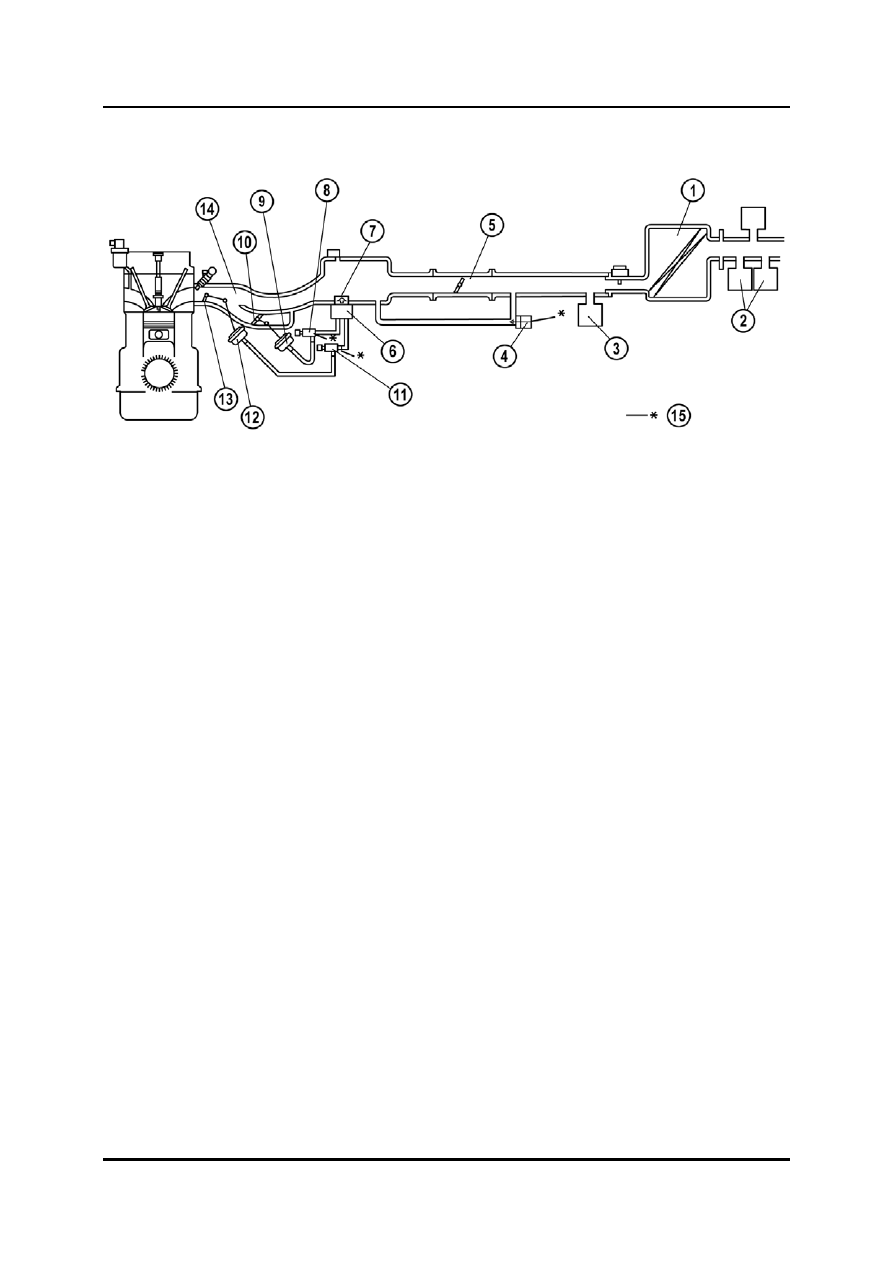

Общий вид системы



M5_01071



1

Воздушный фильтр

10

Запорный клапан регулируемой

2

Объёмный резонатор (со стороны



системы всасывания воздуха



воздуховода) 11

Электромагнитный клапан

3

Объёмный резонатор (со стороны



регулируемой системы подачи

воздушного фильтра)



дополнительного воздуха



Клапан IAC

12

Привод запорного клапана

4
5

Корпус дроссельной заслонки



регулируемой системы подачи

6

Вакуумная камера



дополнительного воздуха

7

Обратный клапан

13

Запорный клапан регулируемой

8

Электромагнитный клапан



системы подачи дополнительного



регулируемой системы всасывания



воздуха



воздуха

14

Впускной коллектор

9

Привод запорного клапана

15

К Модулю управления силовым



регулируемой системы всасывания



агрегатом



воздуха (LF)









Обучение обслуживанию Mazda5

01-13



Топливная система

Двигатели L8/LF

Топливная система

Общие характеристики

•

Топливная система по существу такая же, какая используется в современной
модели Mazda3 (BK), за исключением следующего:

–

Используется стальной топливный бак.

–

Блок топливного насоса можно снять через отверстие для доступа под
сиденьями второго ряда.

–

Блок топливного насоса можно разобрать и заменить отдельные
комплектующие детали (двигатель топливного насоса, фильтр низкого
давления, регулятор давления).

–

Заменены быстродействующие соединители, крепящие топливные шланги к
топливному баку.

–

Создан новый SST для снятия быстродействующих соединителей.



Технические характеристики

Технические характеристики

Высокоомная

Верхняя подача

Напряжением

Регулятор
давления

Регулир. давление
(приблизительно)

(кПа {кгс/см

 2

 , фунтов/дюйм})

390 {3,98, 56,6}

Топливный бак

Ёмкость

(Л {ам. галл., брит. галл.})

60 {16, 13}

Топливн. насос

Электрический

Топливо

Тип

Пункт

Тип

Высокооктановое неэтилированное топливо

(Октановое число бензина по исследовательскому методу

равно 95 или выше (соответствует EN228)

Форсунка

Тип

Тип подачи топлива

Тип управления





M5_01T006



01-14

Обучение обслуживанию Mazda5

Двигатели L8/LF

Топливная система

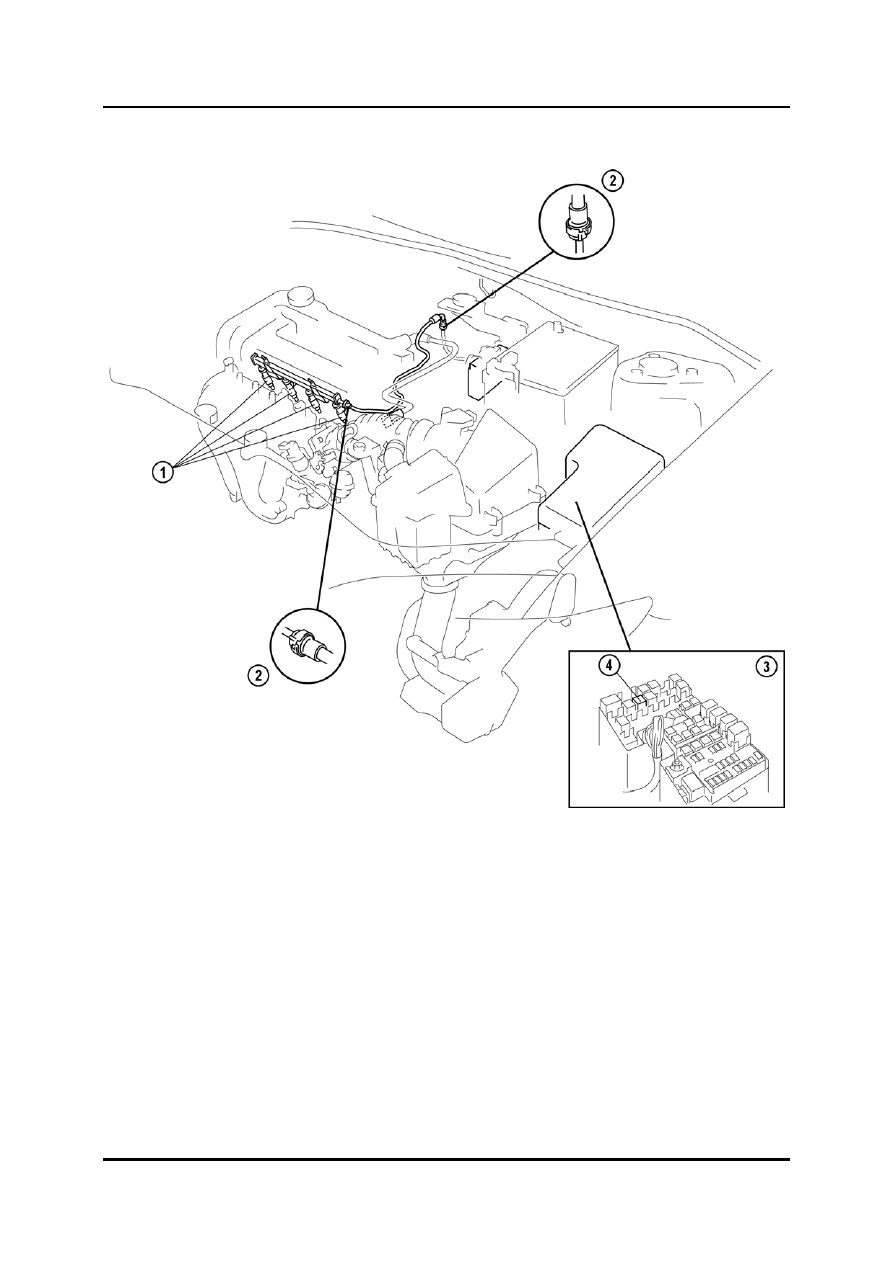

Расположение деталей





M5_01007



1

Топливная форсунка 3

Блок основных предохранителей

2

Быстросъёмные соединители

4

Реле топливного насоса



Обучение обслуживанию Mazda5

01-15



Топливная система

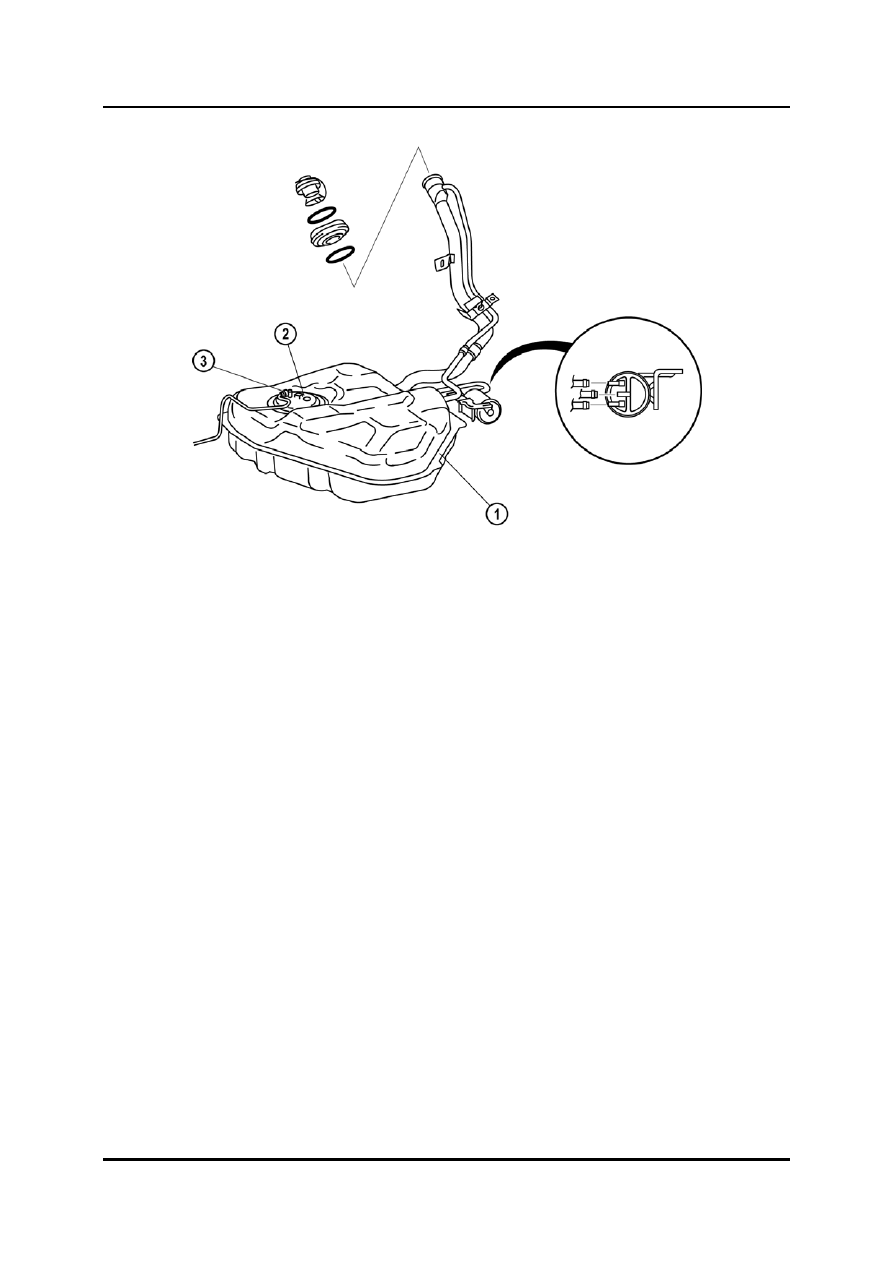

Двигатели L8/LF





M5_01008



1

Топливный бак 3

Быстросъёмный соединитель

2

Блок топливного насоса
