Двигатели L8/LF

Система охлаждения

Система охлаждения

Общие характеристики

–

Система охлаждения имеет следующие особенности:

–

Герметичная крышка системы охлаждения перемещена с расширительного
бачка системы охлаждения на заливную горловину системы охлаждения.

–

В системе охлаждения используется долговечная охлаждающая  жидкость.

–

Используется вентилятор охлаждения, управляемый отдельным модулем
управления.

–

Скорость вентилятора системы охлаждения регулируется сигналом от Модуля
управления силовым агрегатом.



Технические характеристики

Техническая характеристика

Жидкостное охлаждение, эл. привод

(Л {ам. кварта, брит.

кварта})

С дополнительным нагревателем:

7,0 {7,4, 6,2}

Без дополнительного нагревателя:

6,5 {6,9, 5,7}

Водяной насос

Центробежн. типа, с ребр. прив . ремнём

С восковой камерой, перепускной

Температура
открытия

(°C {°F})

80—84 {176—183}

Температ. полн. откр.

(°C {°F})

97 {207}

Подъём полн. открыт

(мм {дюймов})

8,0 {0,31} или более

Радиатор

С трубчато-ленточной сердцевиной

Крышка сист.
охлаждения

Давление открытия
клапана крышки

{кгс/см 2 , футов /дюйм})

93,2—122,6 {0,95—1,25, 13,5—17,8}

Электрический

7

Внешний диаметр

(мм {дюймов})

360 {14,2}

Мощность дв иг. в ентил.

(Вт)

240

Пункт

Тип

Термостат

Вентилятор
системы
охлаждения

Ёмкость системы охлаждения
(прибл. кол-во)

Тип
Тип

Тип

Тип
Число лопастей





M5_01T003



Обучение обслуживанию Mazda5

01-5



Система охлаждения

Двигатели L8/LF

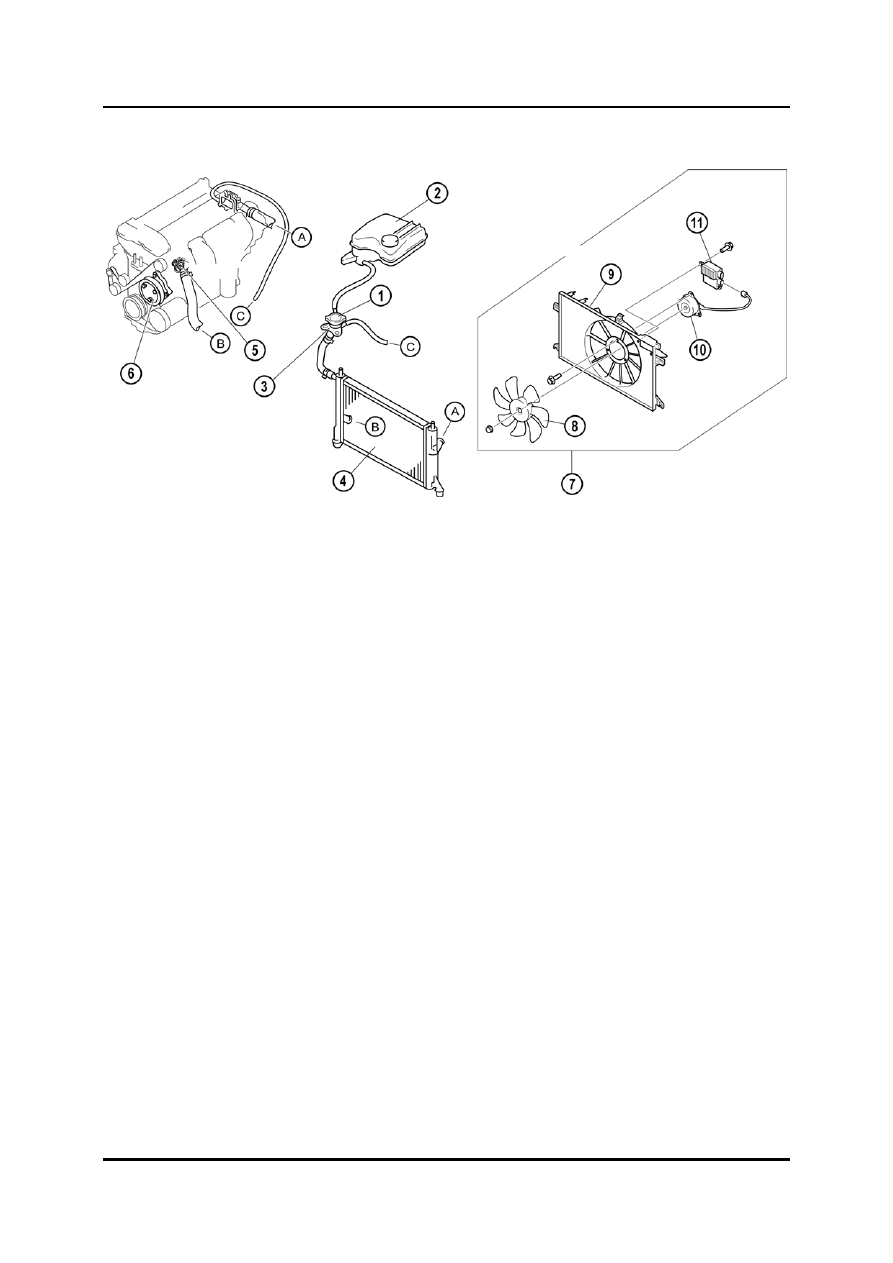

Расположение деталей



M5_01002



1

Крышка системы охлаждения 6

Водяной насос

2

Расширительный бачок системы

7

Узел вентилятора системы охлаждения



охлаждения 8

Вентилятор системы охлаждения

3

Заливная горловина системы 9

Обтекатель радиатора



охлаждения 10

Двигатель вентилятора системы

4

Радиатор



охлаждения

5

Термостат 11

Модуль управления вентилятором



01-6

Обучение обслуживанию Mazda5

Двигатели L8/LF

Система охлаждения

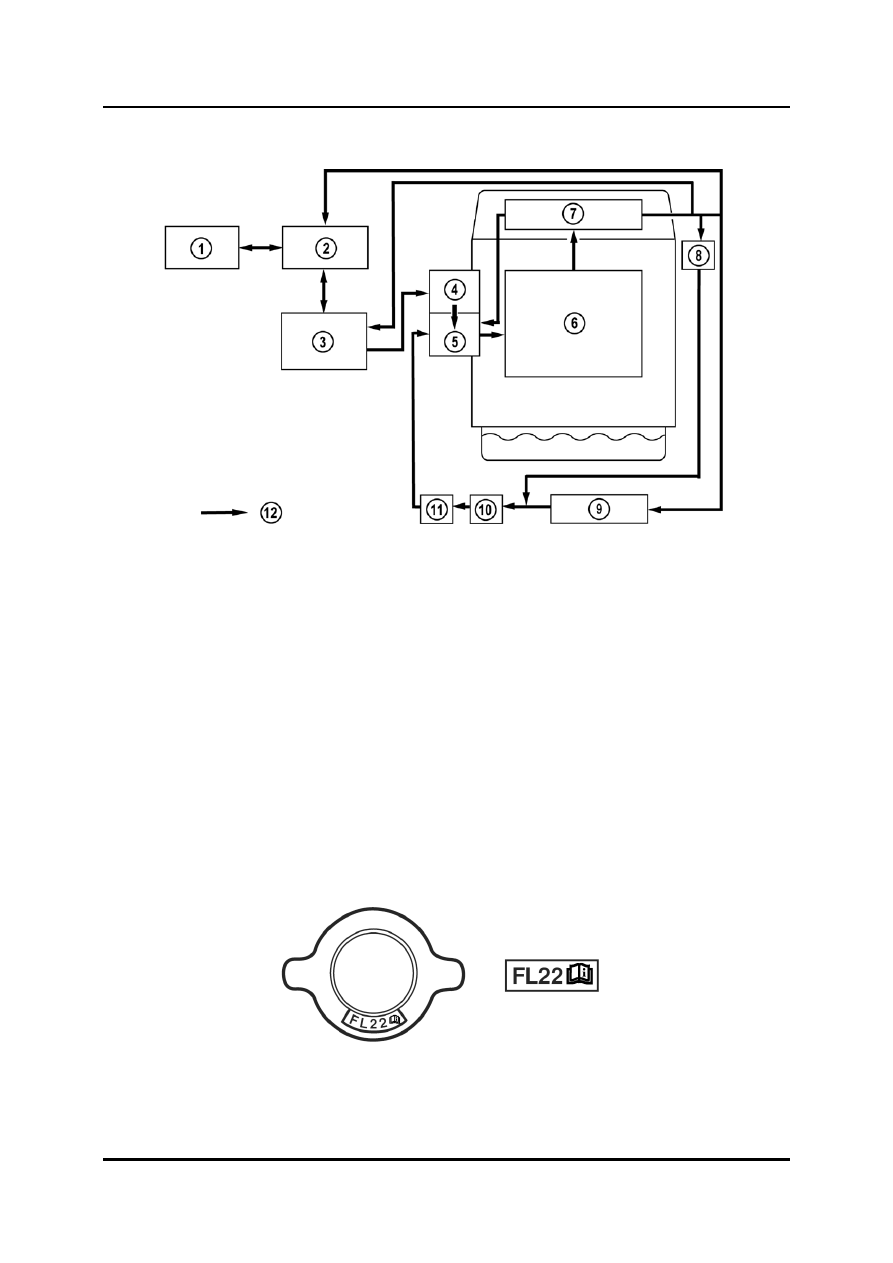

Общий вид системы

M5_01003



1

Дополнительный бачок системы

6

Блок цилиндров



охлаждения 7

Головка блока цилиндров

2

Заливная горловина системы

8

Клапан EGR



охлаждения 9

Нагреватель

3

Радиатор 10

Масляный радиатор (AT)

4

Термостат 11

Масляный радиатор

5

Водяной насос 12

Поток охлаждающей жидкости



Долговечная охлаждающая жидкость

•

Использование долговечной охлаждающей жидкости означает, что срок её службы
увеличился до 200 000 км (125 000 миль) или до 11 лет.

•

Не рекомендуется смешивать обычную охлаждающую жидкость с долговечной, поскольку
тогда срок службы долговечной охлаждающей жидкости уменьшится.

•

Поскольку долговечная охлаждающая жидкость имеет зелёный цвет и поэтому неотличима
от обычной, на герметичной крышке системы охлаждения или рядом с ней написано “FL22”
для указания типа охлаждающей жидкости.



M5_01004



Обучение обслуживанию Mazda5

01-7



Система охлаждения

Двигатели L8/LF

Вентилятор системы охлаждения

•

Узел вентилятора системы охлаждения состоит из обтекателя радиатора,
вентилятора системы охлаждения, двигателя вентилятора системы охлаждения и
модуля управления вентилятором.

•

Модуль управления вентилятором приводит в движение двигатель вентилятора на
основании сигнала рабочего режима, получаемого от PCM. Это позволяет
осуществлять регулируемое управление скоростью двигателя вентилятора, снижая
шум при работе вентилятора и электрическую нагрузку, а также улучшая время
прогрева двигателя.

•

Мощность модуля управления вентилятором регулируется реле основной защиты
и подаётся реле вентилятора охлаждающей системы через два плавких
предохранителя на 30 А каждый (аналогично существующей модели MPV).

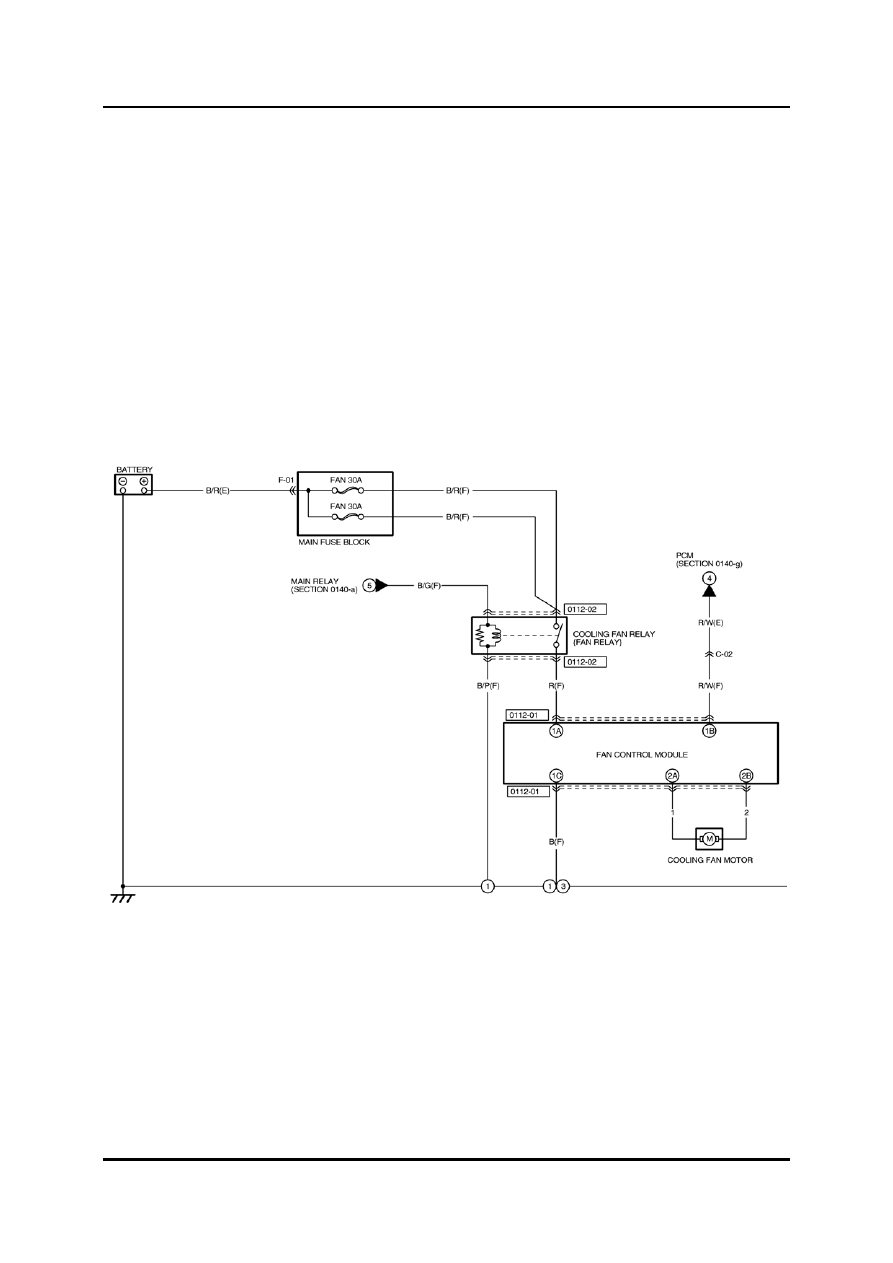

Электрическая схема



M5_01005
