Mazda 5. Руководство - часть 5

Двигатели L8/LF

Механическая система

Механическая система

•

Механическая система двигателей L8/LF по существу такая же, как в модели Mazda6
(GG/GY) с двигателями L8/LF, за исключением следующего:

–

Введена новая опора двигателя SST (49С0175АО).

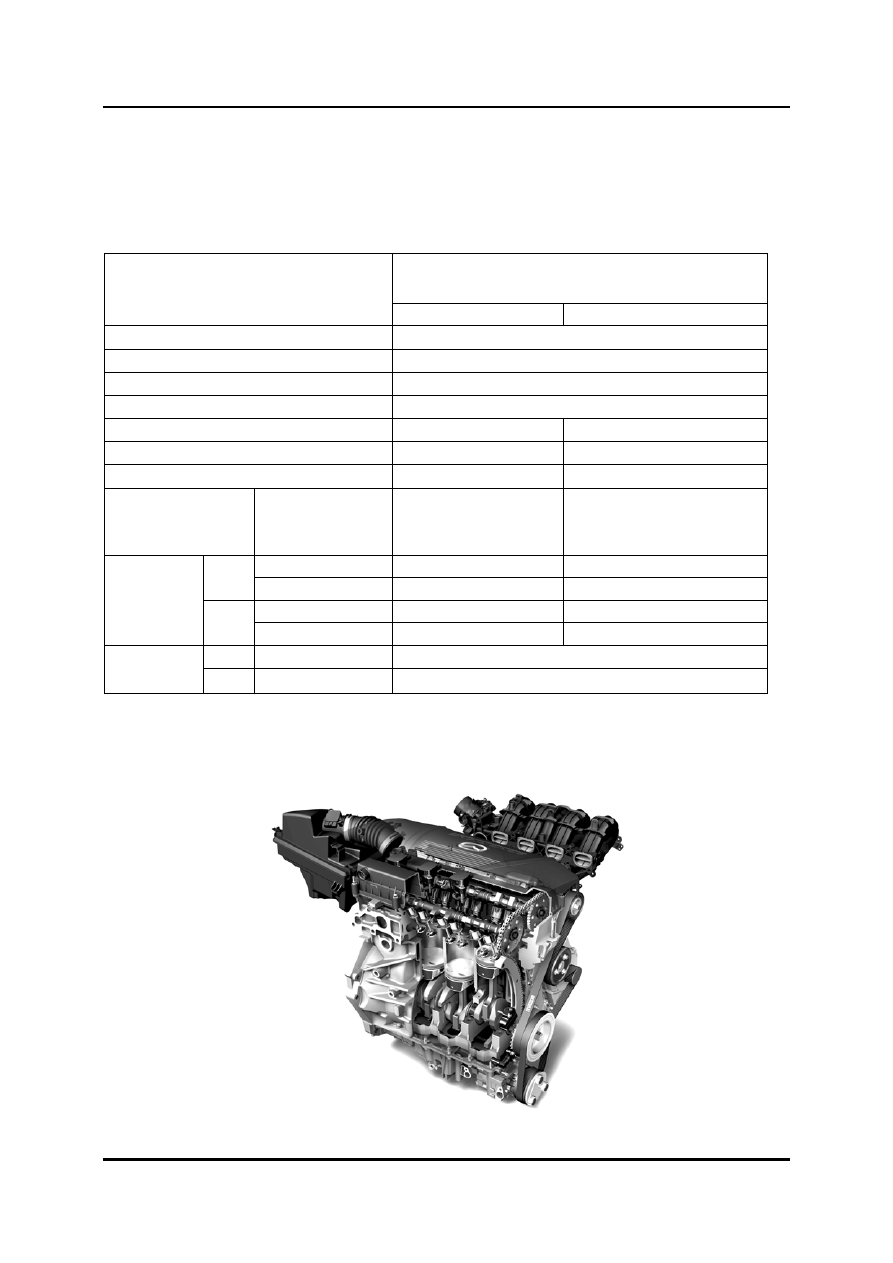

Технические характеристики

Характеристика



Пункт



L8



LF



Тип



Бензиновый 4-тактный



Расположение цилиндров и их количество



Рядный, 4-цилиндровый



Камера сгорания



Односкатная



Система клапанов



DOHC, С цепью привода газораспред., 16 клапанов



Рабочий объём



(мл {см

3

,куб. дюйм})

1 798 {1 798, 109,7}



1 999 {1 999, 122}



Диаметр х ход поршня



(мм {дюймов})

83 x 83,1



87 .5 x 83 .1



Степень сжатия



10,8



10 ,8



Давление сжатия



 (kкПа {кгс/см

2

,

фунт/дюйм}

[об/мин])

1,750 {17.85, 253.82} [300]

1,720 {17.54, 249.5} [300]



Открыт BTDC (°)

4



4



Впуск



Закрыт ABDC (°)

33



52



 Открыт BBDC (°)

37



37



Фазы
газораспреде-
ления



Выпуск



Закрыт ATDC (°)

4



4



Впуск



(мм {дюймов})

0,22-0,28 {0,0087-0,0110}



Зазор клапана
(хол.
двигатель)



Выпуск



(мм {дюймов})

0,27-0,33 {0,0107-0,0129}



<0}

M5_01T018

Общий вид



M5_01017

Обучение обслуживанию Mazda5

01-1



Механическая система

Двигатели L8/LF

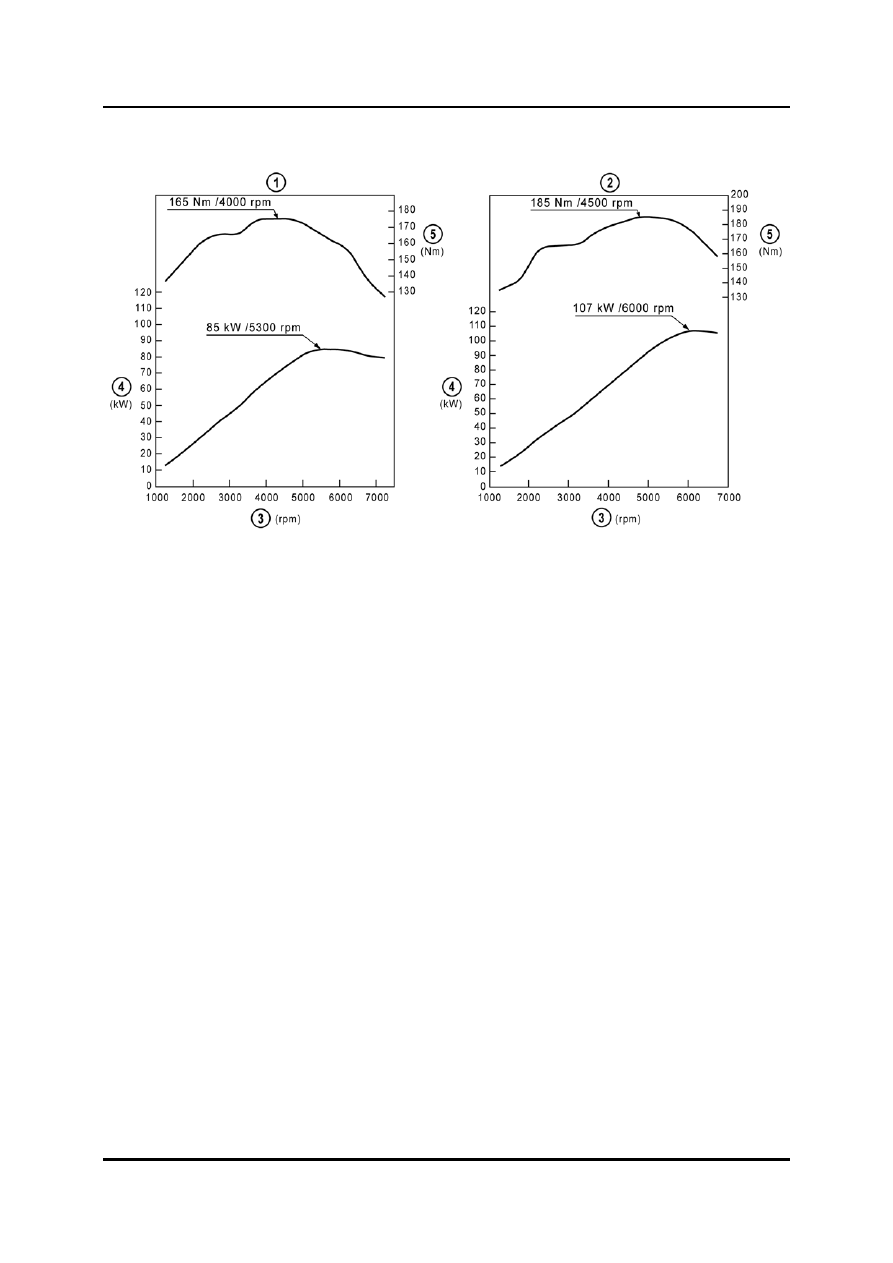

Кривая рабочих характеристик двигателя



M501T066


1

Двигатель L8

4

Эффективная мощность

2

Двигатель LF

5

Крутящий момент

3

Частота вращения коленчатого вала







двигателя








01-2

Обучение обслуживанию Mazda5

Двигатели L8/LF

Ситстема смазки

Система смазки

Общие характеристики

•

Система смазки по существу такая же, как в модели Mazda6 (GG/GY). Она имеет
следующие особенности:















–

Навинчиваемый масляный фильтр.

–

Масляный радиатор с водяным охлаждением.

–



Технические характеристики

Харктеристики масла

С подачей под давлением

Пункт

Тип

(лПа {кгс/см2,

фунтов/дюйм}

 [об/мин])

234—521

{2,39—5,31, 33,9—75,5}

[3 000]

Трохоидно-шестеренчатый

Давление открытия
предохранительного
клапана

(кПа {кгс/см2,

фунтов/дюйм}

450—550

{4,59—5,61,65,3—79,8}

Маслян. радиат.

С водяным охлаждением

Полнопоточн., с бумажным фильтр. эл-том

Давлен. перепуска

(кПа {кгс/см2,фут./д.})

80— 120 {0,82— 1,22, 11,6—17,4}

Полный (сух.двигат.)

(Л {ам.кварта,брит.кварта)

4,6 {4,8, 4,0}

Замена масла

(Л {ам.кварта,брит.кварта)

3,9 {4,1, 3,4}

Замена масла
и масл. фильтра

(Л {ам.кварта,брит.кварта)

4,3 {4,5, 3,8}

Объём масла
(приблизит. кол-
во)

Масляный насос

Давление масла
[температура масла: 100°C {212°F}]

Тип

Тип
Тип

Масляный
фильтр



M5_01T001



Моторное масло

Пункт

Марка

Технические характеристики масла

API SL, ACEA A3

Вязкость (SAE)

5W – 30

10W – 40

5W – 20

Примечания

–

Напр., оригинальное масло Mazda Dexelia






M5_01T002



Обучение обслуживанию Mazda5

01-3



Система смазки

Двигатели L8/LF

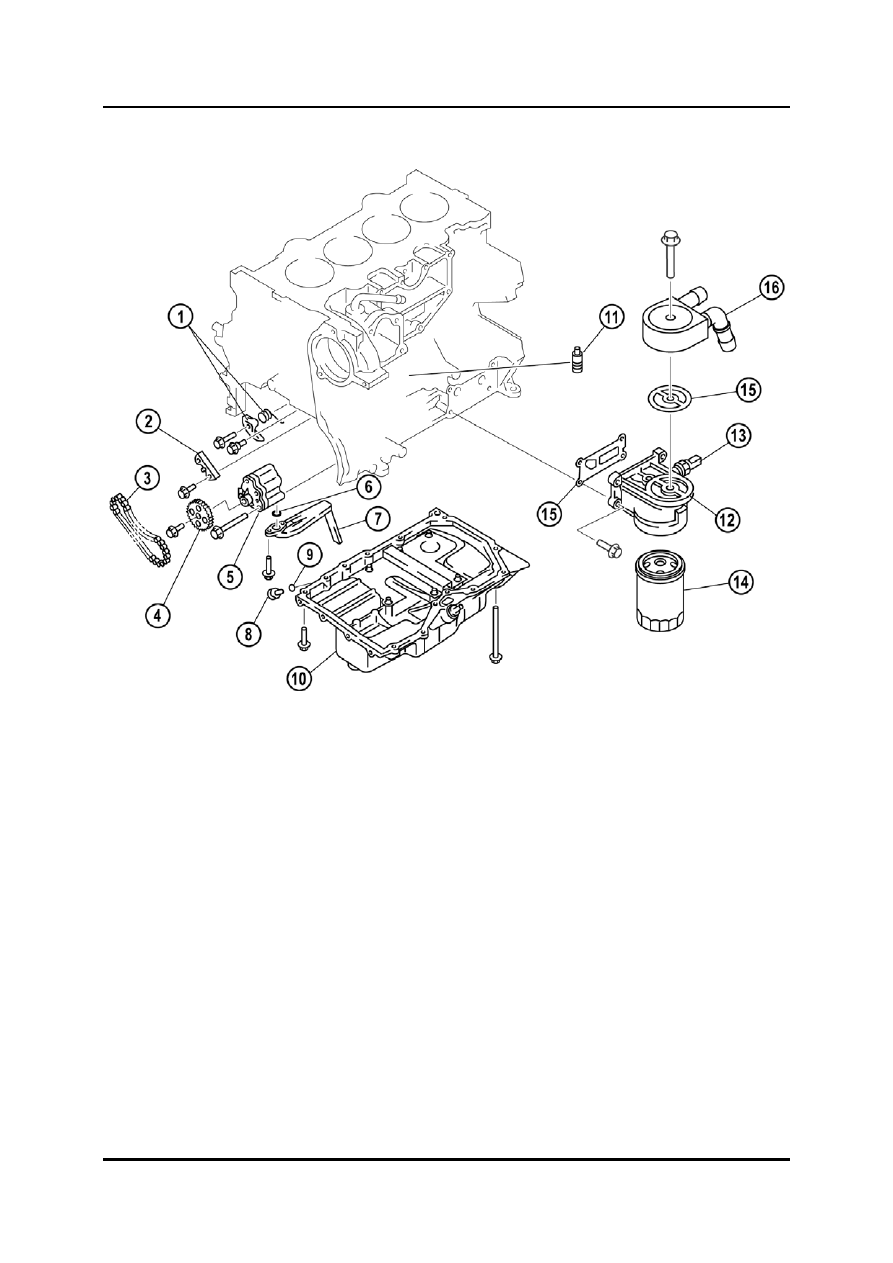

Расположение деталей



M5_01001


1

Натяжитель цепи масляного насоса 9

Шайба

2

Направляющая цепи масляного насоса 10  Поддон картера

3

Цепь масляного насоса 11

Масляный клапан форсуночного типа

4

Звёздочка масляного насоса 12

Переходник для масляного фильтра

5

Масляный насос 13

Датчик давления масла

6

Кольцо круглого сечения 14

Масляный фильтр

7

Масляный фильтр грубой очистки 15

Прокладка

8

Сливная пробка поддона картера 16

Масляный радиатор
