Кузов и доп. оборудование

Доп. оборудование

Имитационная проверка

•

Имитационная проверка позволяет активизировать PID для усовершенствованной
системы «бесключевого» входа. Для этого следует подключить к автомобилю WDS
и выбрать опцию Toolbox

→Datalogger→Modules→RKE.



Наименование

команды

Наименование элемента вывода

Ед./  Состояние

Контакт

BZR_OUT

Зв уков ой сигнал "бесключев ой" системы

Вкл/Откл

3Y

BZR_INN

Внутренний зв ков ой сигнал (приборный щиток)

Вкл/Откл

3Z, 3AA

LNP_RED

И ндикатор бесключев ой системы (красный)

Вкл/Откл

3Z, 3AA

LNP_GREEN

И ндикатор бесключев ой системы (зеленый)

Вкл/Откл

3Z, 3AA

HAZARD

Фонари ав арийной сигнализации

Вкл/Откл

2R

DR_LOCK

Все дв ери заперты/Откл.

Запереть/Откл 2R

DR_UNLOCK

Все дв ери отперты/Откл.

Отпереть/Откл

2R

SUPERLOCK

Все дв ери заперты/Откл.

Запереть/Откл 2R

Таблица режима активной команды








09-41

Доп. оборудование

Кузов и доп. оборудование

Противоугонная система на автомобилях с усовершенствованной
«бесключевой» системой



•

Противоугонная система является системой предотвращения угона автомобиля,

позволяющая использовать для запуска двигателя только предварительно

запрограммированные ключи.  Она позволяет предотвратить  угон автомобиля при

помощи поддельных ключей или запуска двигателя без ключа зажигания.

•

Противоугонная система состоит из ключа (с встроенным приемопередатчиком),

рамочной антенны, РСМ и модуля «бесключевого» управления.

•

Противоугонная система включается автоматически, когда кнопка запуска

переводится в положение LOCK или ACC. (Индикатор безопасности на приборном

щитке начинает мигать, если противоугонная система приводится в действие).

•

Когда нажимается кнопка запуска (нажимной переключатель в положении ON), и

переводится в положение ON при помощи предварительно запрограммированного

дополнительного ключа, отключение противоугонной системы запускается

автоматически. Запуск двигателя возможен только после успешного завершения

операции отключения.   (Индикатор безопасности включается на 3 секунды, затем

отключается, после отключения противоугонной системы).

•

Противоугонная система не может быть отключена полностью.

•

В соответствии с характеристиками противоугонной системы двигатель не может

быть запущен, если не запрограммированы два или более ключа. Таким образом,

при перенастройке противоугонной системы (в случае замены РСМ, модуля

«бесключевого» управления или всех запрограммированных ключей) следует

подготовить два или более ключа, пригодных для работы с противоугонной

системой.

•

Могут быть запрограммированы восемь ключей максимум для одного

автомобиля.  Для подтверждения количества запрограммированных ключей может

быть использована функция контроля PID/данных.

•

Могут быть запрограммированы шесть карточек-ключей максимум для одного

автомобиля.  Для подтверждения количества запрограммированных ключей может

быть использована функция контроля PID/данных.

•

В случае возникновения неисправности системы или неправильного отключения

противоугонной системы из-за возникновения неисправности в процессе

отключения, расположение неисправности может быть определено по

последовательности мигания индикатора безопасности на приборном щитке, или

при помощи функции диагностики неисправности бортовой системы диагностики.



ВНИМАНИЕ: Контакт одного из следующих предметов с головкой ключа или его

нахождение рядом с ней,  негативно воздействует на передачу сигнала между

ключом и автомобилем, что может привести к отказу запуска двигателя или ошибке

программирования ключа. Не выполняйте описанные операции если один из

следующих предметов касается головки ключа или находится рядом с ней.



–

Любой металлический предмет

–

Запасные ключи или ключи для других автомобилей, оборудованных

противоугонной системой.

–

Любое электронное устройство, кредитная карточка или любая карточка с

магнитной полосой.



09-42

Кузов и доп. оборудование

Доп. оборудование

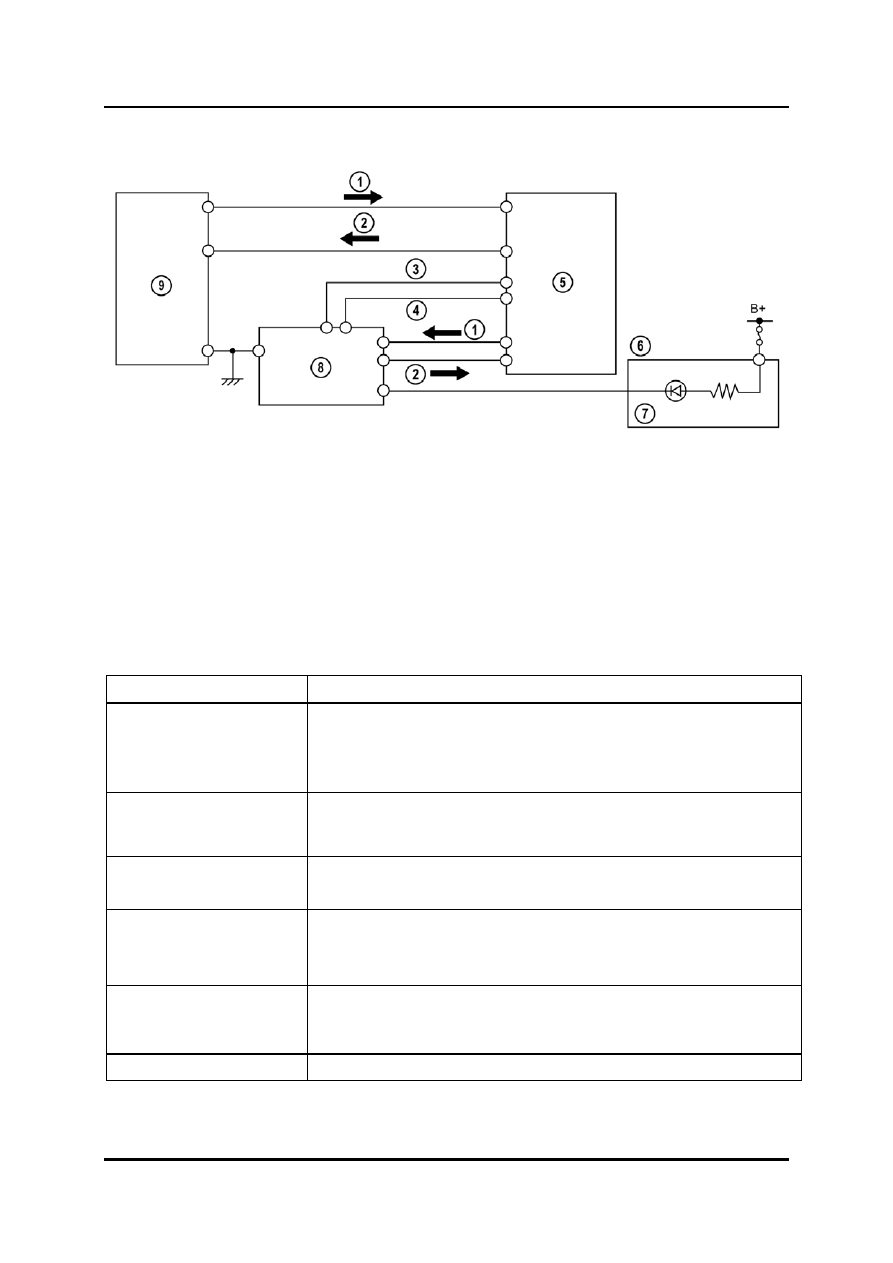

Схема подключения противоугонной системы



1 Tx

6 Приборный  щиток

2 Rx

7 Индикатор безопасности

3 CAN-High

8 PCM

4 CAN-Low

9 Рамочная антенна

5  Модуль «бесключевого» управления




•

В случае замены компонентов противоугонной системы (ключа, РСМ, узла
блокировки рулевого управления и модуля «бесключевого» управления) система
должна сбрасываться в исходное состояние, как описано ниже.  Подробное
описание сброса приведено в «Руководстве по ремонту».



Часть элемента

Установка

Добавление ключа

Следует запрограммировать номер ID добавляемого ключа.

Программирование номера ID добавляемого ключа может быть

выполнена одним из следующим методов:
• Метод программирования дополнительных ключей при помощи двух ключей,
  которые могут запустить двигатель.
• Метод с использованием WDS или аналогичного устройства.

Стирание ключа

Номер ID запрограммированного ключа может быть стерт только при

помощи WDS или аналогичного устройства. При стирании номеров
ID ключа при помощи WDS или аналогичного устройства стираются

все номера ID запрограммированных ключей.

Замена PCM

• Номера ID для всех используемых ключей должны быть запрограммированы
  при помощи WDS или аналогичного устройства. Следует запрограммировать
  не менее двух ключей.

Замена модуля "бесключевого"

управления

• Следует запрограммировать карточку-ключ и устройство блокировки
   рулевого управления.
• Номера ID для всех используемых ключей должны быть запрограммированы
  при помощи WDS или аналогичного устройства. Следует запрограммировать
  не менее двух ключей.

Замена устройства блокировки

рулевого управления
(включая замену ключа)

• Следует запрограммировать устройство рулевого управления.
• Номер ID ключа следует запрограммировать при помощи WDS или
  аналогичного устройства. Следует запрограммировать не менее
  двух ключей.

Замена рамочной антенны

В перенастройке противоугонной системы нет необходимости.



09-43

Доп. оборудование

Кузов и доп. оборудование

Примечания:
