Кузов и доп. оборудование

Доп. оборудование

Узел блокировки рулевого управления

•

Узел блокировки рулевого управления состоит из ограничителя угла поворота и
кнопки запуска, которая блокируется в положении OFF. При нажатии на кнопку
запуска сигнал запроса посылается модулем «бесключевого» управления через
«бесключевые» антенны.  Если модуль «бесключевого» управления успешно
идентифицирует действительную карточку-ключ, загорается зеленый индикатор
«бесключевой» системы, и может быть включено зажигание. Если, по какой-либо
причине, карточка-ключ не может быть идентифицирована или не работает, кнопка
запуска может быть удалена, и вставлен дополнительный ключ для запуска
двигателя.

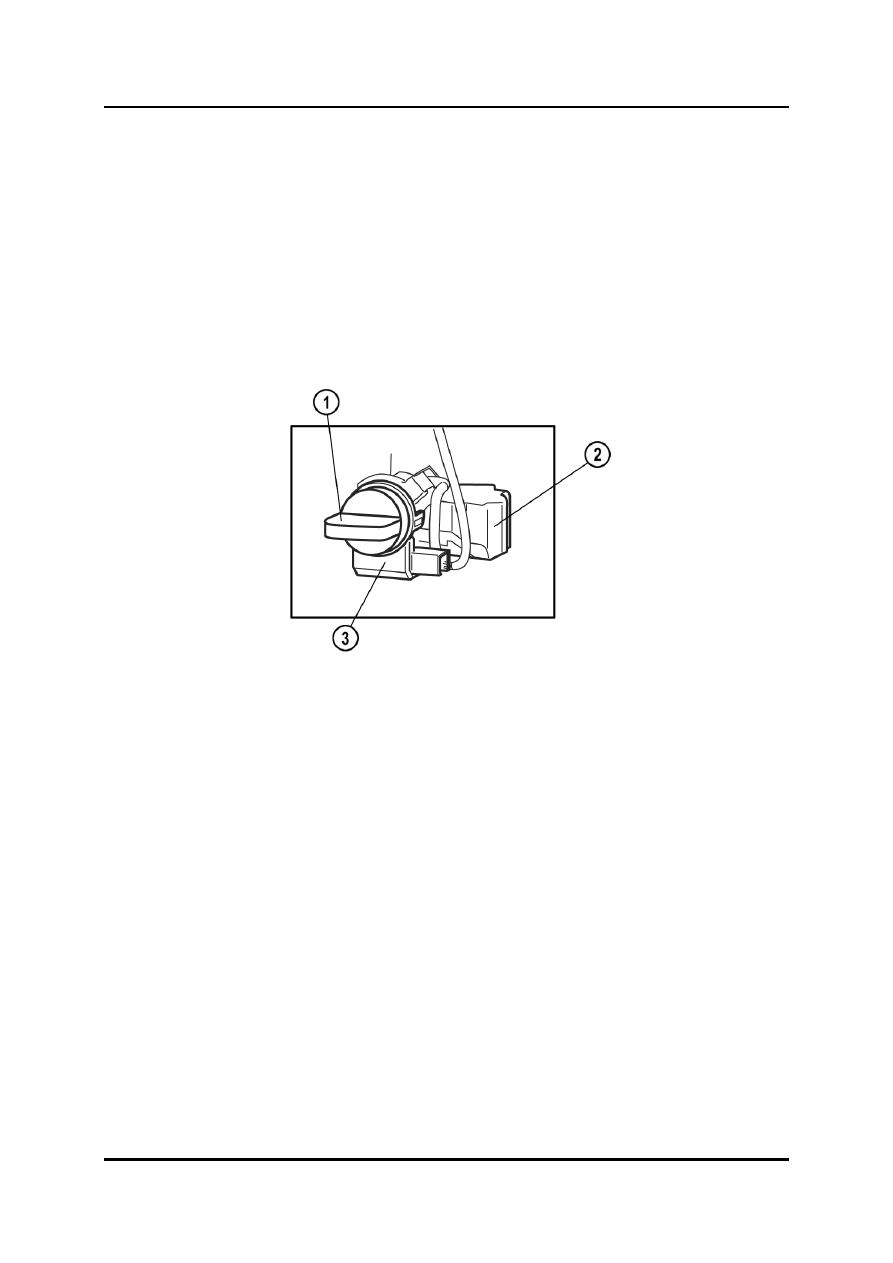

Конструктивный чертеж узла блокировки рулевого управления







1  Кнопка запуска 3

Рамочная антенна

2  Узел блокировки рулевого управления



Программирование узла блокировки рулевого управления

•

В случае замены узла блокировки рулевого управления, новый узел следует
запрограммировать при помощи WDS.

ПРИМ: Не программировать узел блокировки управления, если WDS или другое

компьютерное устройство находится в автомобиле.  Убедиться в том, что все
карточки-ключи находятся в рабочем состоянии и снабжены заряженными
батареями.

ПРИМ: Для программирования узла блокировки рулевого управления необходима

зарегистрированная карточка-ключ.  Если нет запрограммированной карточки
ключа, программирование узла блокировки рулевого управления следует
произвести после программирования карточки-ключа.



1.  Войдите в салон с зарегистрированной карточкой-ключом.
2.  Установите связь между WDS и автомобилем.
3.  Выберите опцию Toolbox

→Body→Security→PATS Functions.

4.  Выполните процедуру обеспечения безопасности доступа (считайте выходной

код WDS и соответствующий входной код).

5.  Выберите опцию  Steering Lock Unit Programming и выполняйте инструкции на

WDS для завершения программирования

09-37

Доп. оборудование

Кузов и доп. оборудование

Модуль «бесключевого» управления

•

Модуль «бесключевого» управления устанавливается только на автомобили с
усовершенствованной «бесключевой» системой.

•

Модуль «бесключевого» управления расположен за правой боковой
предохранительной панелью.


ПРИМ: При замене модуля «бесключевого» управления новый модуль подлежит

конфигурированию.   Для этого следует подключить к автомобилю WDS и
выбрать опцию Toolbox

→Module Programming→Programmable Module

Installation

→RKE. Выполняйте инструкции на WDS для завершения

программирования.







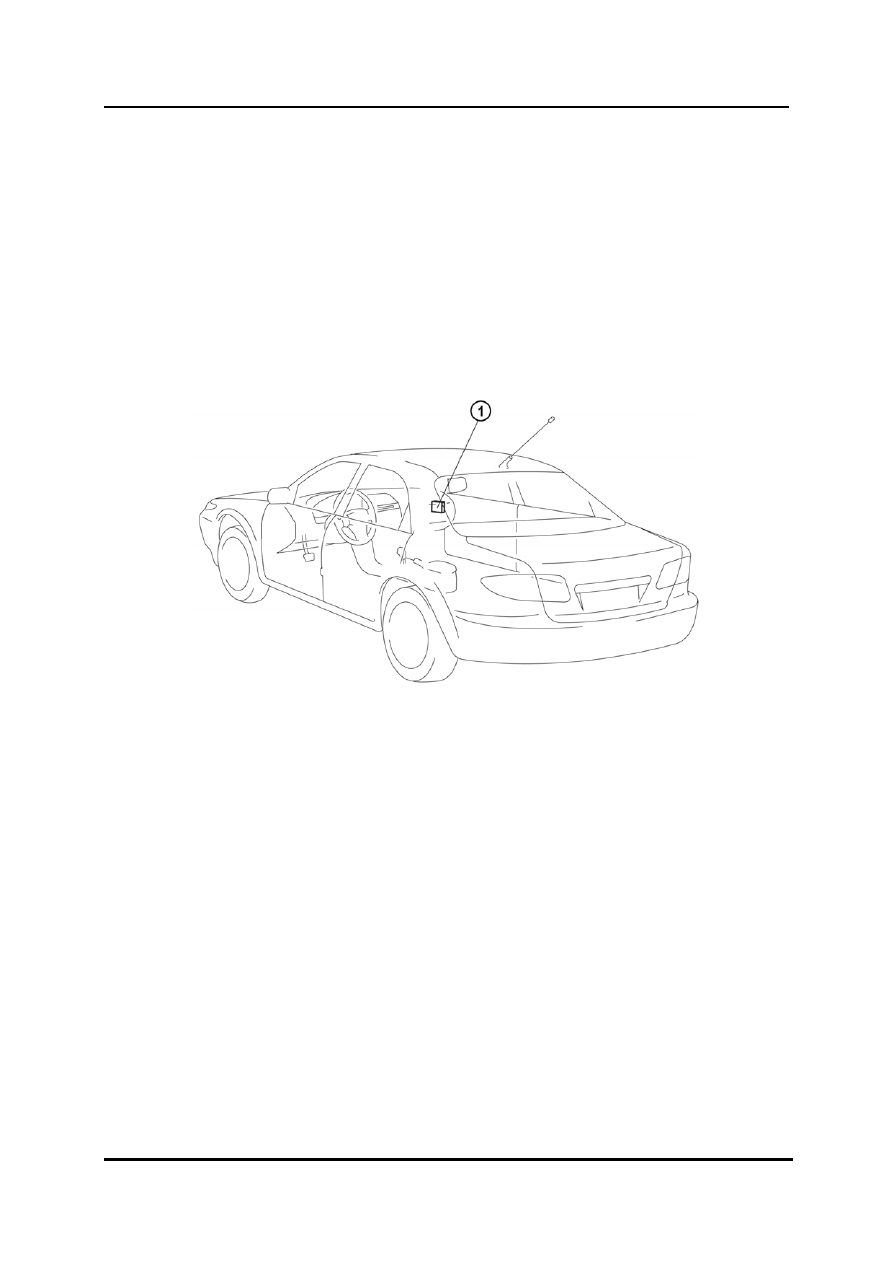

1  Модуль «бесключевого управления» (с усовершенствованной системой

  «бесключевого» входа)



09-38

Кузов и доп. оборудование

Доп. оборудование

Диагностика усовершенствованной «бесключевой» системы

•

Бортовая система диагностики выполняет указанные ниже функции:

–

Самотестирование

–

Контроль PID

–

Функция имитационной проверки


Самотестирование

•

Функция самотестирования позволяет отображать DTC усовершенствованной
системы «бесключевого» входа.  Для их просмотра следует подключить к
автомобилю WDS и выбрать опцию Toolbox

→Self Test→Modules→RKE.



09-39

Доп. оборудование

Кузов и доп. оборудование

Контроль PID

•

Контроль PID позволяет осуществлять контроль PID для усовершенствованной
системы «бесключевого» входа. Для их просмотра следует подключить к
автомобилю WDS и выбрать опцию Toolbox

→Datalogger→Modules→RKE.



Название PID

(определение)

Содерж ание данных

Единица/

состояние

Контакт

DTC_CNT

Число последов ательных DTC

-

-

RPM

Скорость в ращения дв игателя

об/мин

3Z, 3AA

VSS

Скорость дв ижения ав томобиля

км/час

3Z, 3AA

VPWR

Напряжение питания

В

2D

NUMCARD

Число запрограммиров анных карточек-ключей

-

-

NUMKEY*

Число запрограммиров анных номеров  ID ключей

-

-

DRSW_D

Датчик дв ери (дв ерь в одителя)

ОТКРЫТА/

ЗАКРЫТА

2R

DRSW_ALL

Датчик дв ери (в се дв ери, в ключая заднюю)

ОТКРЫТА/

ЗАКРЫТА

2R

REQ_SW_D

Датчик запроса (дв ерь в одителя)

Вкл/Откл

3H

REQ_SW_P

Датчик запроса (дв ерь пассажира)

Вкл/Откл

3J

REQ_SW_BK

Датчик запроса (крышка багажника/задняя дв ерь )

Вкл/Откл

3L

LOCK_SW_D

Датчик тяги замка дв ери

Вкл/Откл

3E

IMMOBI

Установ лена против оугонная система или нет

Вкл*/Откл

-

TR/LG_SW

Датчик защелки багажника/задней дв ери

ОТКРЫТА/

ЗАКРЫТА

2R

IG_KEY_IN

Датчик напоминания о ключе

Ключ в став лен/

Ключ не в став лен

2O

IG_SW_ST

Ключ зажигания (нажимной переключатель)

Нажат/

не нажат

2N

BUZZER

Зв уков ой сигнал "бесключев ой" системы

Вкл/Откл.

3Y

PWR_IG1

Источник питания (IG1)

Вкл/Откл

2B

PWR_ACC

Источник питания (ACC)

Вкл/Откл

2I

* : Ав томобили c против оугонной системой

Таблица контроля  PID/данных
