Mazda 6 Facelift. Руководство - часть 53

Кузов и доп. оборудование

Доп. оборудование

Программирование новых карточек-ключей

ПРИМ: Не программировать карточки-ключи, если WDS или другое компьютерное

устройство находится в автомобиле.  Убедиться в том, что все карточки-ключи
находятся в рабочем состоянии и снабжены заряженными батареями.

ПРИМ: Дополнительные ключи подлежат отдельному программированию как ключи

зажигания.

С двумя или более карточками-ключами
•

Если в наличии имеются две или более зарегистрированных карточек-ключей,
дополнительные карточки-ключи могут быть запрограммированы без
использования WDS.  Могут быть запрограммированы шесть карточек-ключей
максимум.

1.  Внесите две зарегистрированных карточки-ключа (ключ 1 и ключ 2) в и подлежащие

программированию карточки-ключи в автомобиль и закройте все двери.

2.  Вставьте дополнительный ключ в замок зажигания.



ПРИМ: Описанная ниже процедура должна быть выполнена в течение 30 секунд после

того, как вы вставили дополнительный ключ в замок зажигания.

3.  Переведите зажигание в положение ON.
4.  Один раз нажмите на кнопку UNLOCK на карточке-ключе 1.
5.  Один раз нажмите на кнопку UNLOCK на карточке-ключе 2.
6.  Переведите зажигание в положение АСС и назад в ON три раза.
7.  Три раза откройте и закройте дверь водителя.  Привод замка двери перейдет в

положение запирания один раз, затем вернется в положение отпирания, чтобы
подтвердить, что активен режим программирования.

8.  Дважды нажмите на кнопку UNLOCK на программируемой карточке-ключе.  Привод

замка двери перейдет в положение запирания один раз, затем вернется в
положение отпирания, чтобы подтвердить, что программирование успешно
завершено.

9.  Для программирования дополнительных карточек-ключей, удалите

вспомогательный ключ из замка зажигания и повторите описанные выше операции
еще раз с самого начала.


С WDS

1.  Установите связь между WDS и автомобилем.
2.  Выберите опцию Toolbox

→Body→Security→PATS Functions.

3.  Выполните процедуру обеспечения безопасности доступа (считайте выходной код

WDS и соответствующий входной код).

4.  Выберите опцию “Card Key Programming”. Привод замка двери перейдет в

положение запирания один раз, затем вернется в положение отпирания, чтобы
подтвердить, что активен режим программирования.

5.  Дважды нажмите на кнопку UNLOCK на программируемой карточке-ключе.  Привод

замка двери перейдет в положение запирания один раз, затем вернется в
положение отпирания, чтобы подтвердить, что программирование успешно
завершено.

6.  Для программирования дополнительных карточек-ключей, удалите

вспомогательный ключ из замка зажигания и повторите описанные выше операции
еще раз с пункта 4.

09-33

Доп. оборудование

Кузов и доп. оборудование

Стирание зарегистрированных карточек-ключей

1.  Установите связь между WDS и автомобилем.

2.  Выберите опцию Toolbox

→Body→Security→PATS Functions.

3.  Выполните процедуру обеспечения безопасности доступа (считайте выходной код

WDS и соответствующий входной код).

4.  Выберите опцию “Card Key Clearing”.
5.  Завершите процедуру программированием, по крайней мере, двух новых карточек-

ключей.



«Бесключевые» антенны

•

Всего от шести  до семи (в зависимости от типа кузова) антенн посылают сигнал
запроса на карточки-ключи и передают идентификацию карточки-ключа на модуль
«бесключевого» управления.

•

«Бесключевые» антенны, встроенные в передние двери передают сигналы, как в
салон автомобиля, так и вне него, и могут изменять уровень радиоволн (выходного
сигнала внутри автомобиля или вне него), в зависимости от того, где обнаружена
карточка-ключ, внутри автомобиля, или вне него.

•

Самый сильный сигнал, полученный антенной, используется модулем
«бесключевого» управления для идентификации карточки-ключа.



09-34

Кузов и доп. оборудование

Доп. оборудование

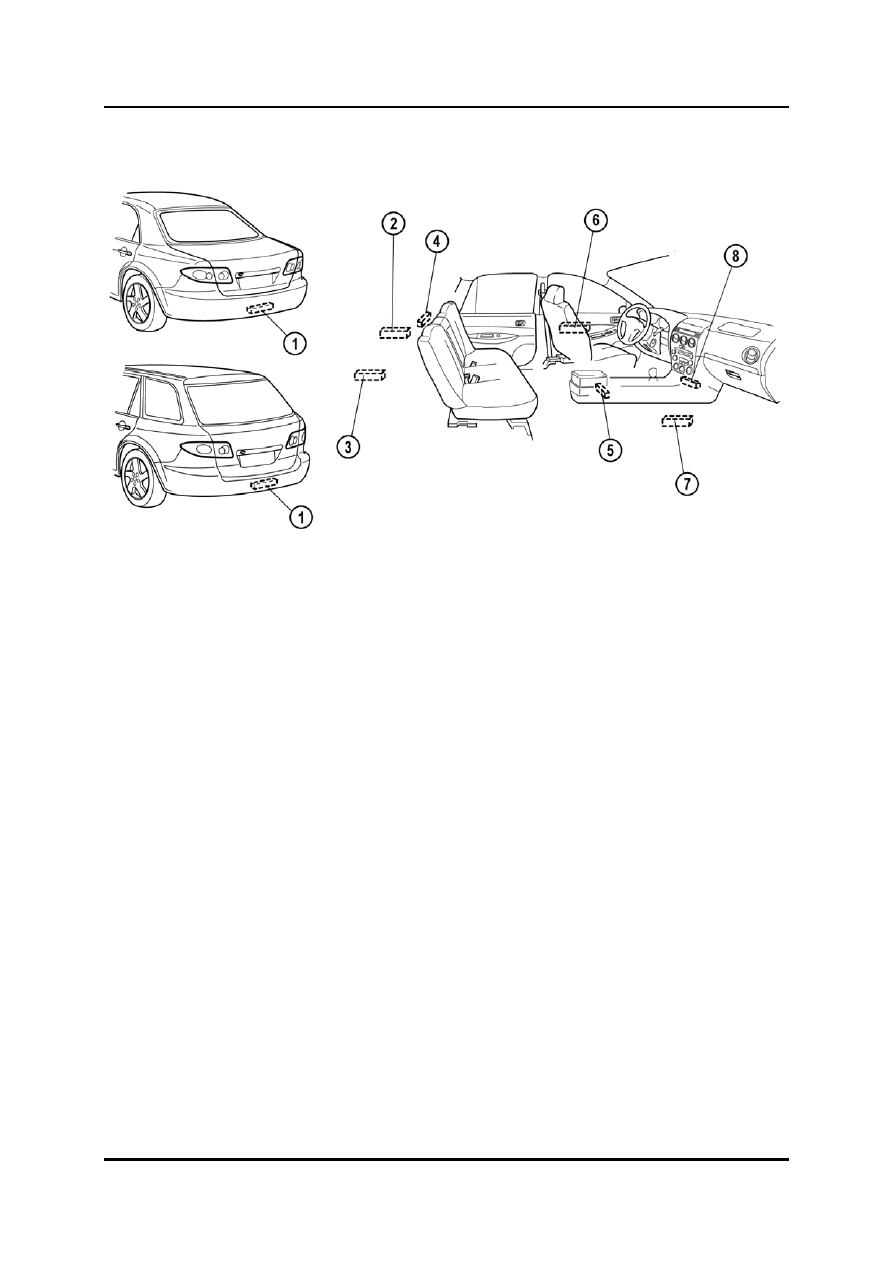

Конструктивный чертеж «бесключевых» антенн







1 «Бесключевая» антенна (наружная,

5  «Бесключевая» антенна (внутренняя,

  задняя)

средняя)

2 «Бесключевая» антенна (внутренняя,

6  «Бесключевая» антенна (наружная,

  задняя - правая) (5HB, WGN)

  сторона водителя)

3 «Бесключевая» антенна (внутренняя,

7  «Бесключевая» антенна (наружная,

  задняя - левая) (5HB, WGN)

  сторона пассажира)

4 «Бесключевая» антенна (внутренняя,

8  «Бесключевая» антенна (внутренняя,

  задняя) (4SD)

  передняя)



09-35

Доп. оборудование

Кузов и доп. оборудование

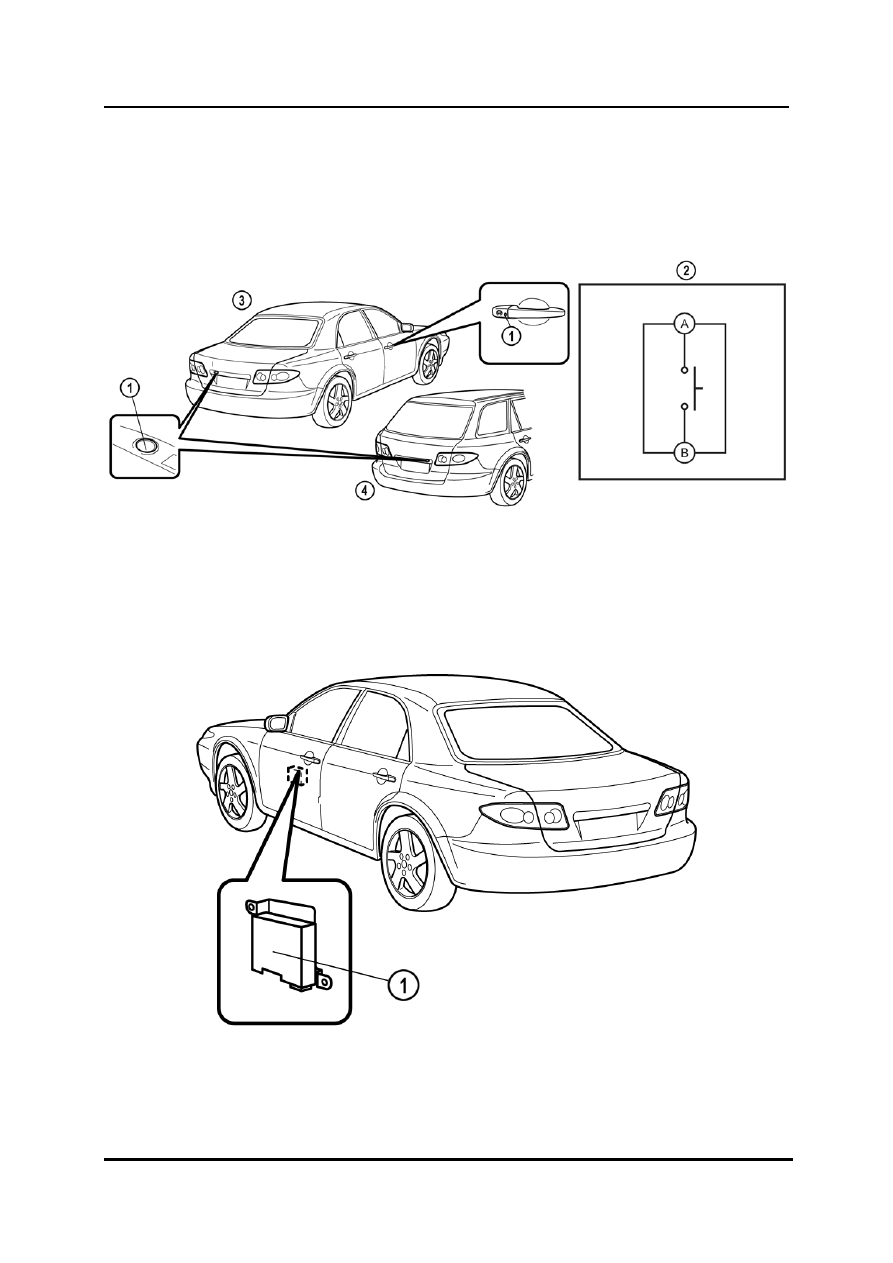

Датчики запроса

•

Датчики запроса установлены в дверь водителя, дверь пассажира и заднюю

поднимающуюся дверь соответственно.   В случае нажатия на датчик запроса,

модуль «бесключевого» управления посылает сигнал запроса на карточку-ключ.

Датчик запроса на двери водителя может также использоваться для открытия и

закрытия окон (смотри раздел 9 «Стекла с электроприводом»).



1  Датчик запроса 3

4SD

2  Схема внутренней цепи 4

5HB,

WGN



Звуковой сигнал «бесключевой» системы

•

Звуковой сигнал «бесключевой» системы установлен в дверь водителя. Для
доступа к нему следует снять панель отделки и динамик.





1  Звуковой сигнал «бесключевой» системы



09-36
