Кузов и доп. оборудование

Доп. оборудование



1  С противоугонной системой 19

«Бесключевая» антенна (внутренняя,

2 «Бесключевой» приемник

  задняя) (4SD)

3  Рамочная антенна

  «Бесключевая» антенна (внутренняя,

4 PCM

 задняя - правая) (5HB, WGN)

5  Узел блокировки рулевого управления 20 «Бесключевая» антенна (внутренняя,
6  Нажимной переключатель

  задняя - левая) (5HB, WGN)

7  Переключатель устройства

21  «Бесключевая» антенна (внутренняя,

  напоминания о ключе

  передняя)

8  Датчик запроса (задняя

22  Индикатор безопасности

  поднимающаяся дверь)

23  Индикатор «бесключевой» системы

9  Датчик запроса (сторона водителя)

(зеленый)

10  Датчик запроса (сторона передатчика) 24 Индикатор «бесключевой» системы
11  ЗАКРЫТЬ

  (красный)

12  ОТКРЫТЬ 25

Приборный  щиток

13  Привод замка двери 26

Звуковой сигнал «бесключевой»

14  Датчик тяги замка двери

  системы

15 «Бесключевая» антенна (сторона

27  DLC

  водителя) 28

Модуль «бесключевого» управления

16 «Бесключевая» антенна (сторона

29  BCM

  пассажира) 30

ACC

17 «Бесключевая» антенна (наружная,

31  CAN-L (Controller Area Network-Low =

  задняя)

сеть контроллеров с низкой скоростью)

18 «Бесключевая» антенна (внутренняя,

32  CAN-L (Controller Area Network-High =

  средняя)

сеть контроллеров с высокой скоростью)



09-21

Доп. оборудование

Кузов и доп. оборудование

Электрическая система запирания дверей

•

Когда дверь водителя отпирается или запирается при помощи ключа или при
помощи нажатия кнопки замка, датчик тяги замка в приводе замка двери посылает
сигнал запирания или отпирания на BCM, который управляет замками на всех
дверях.







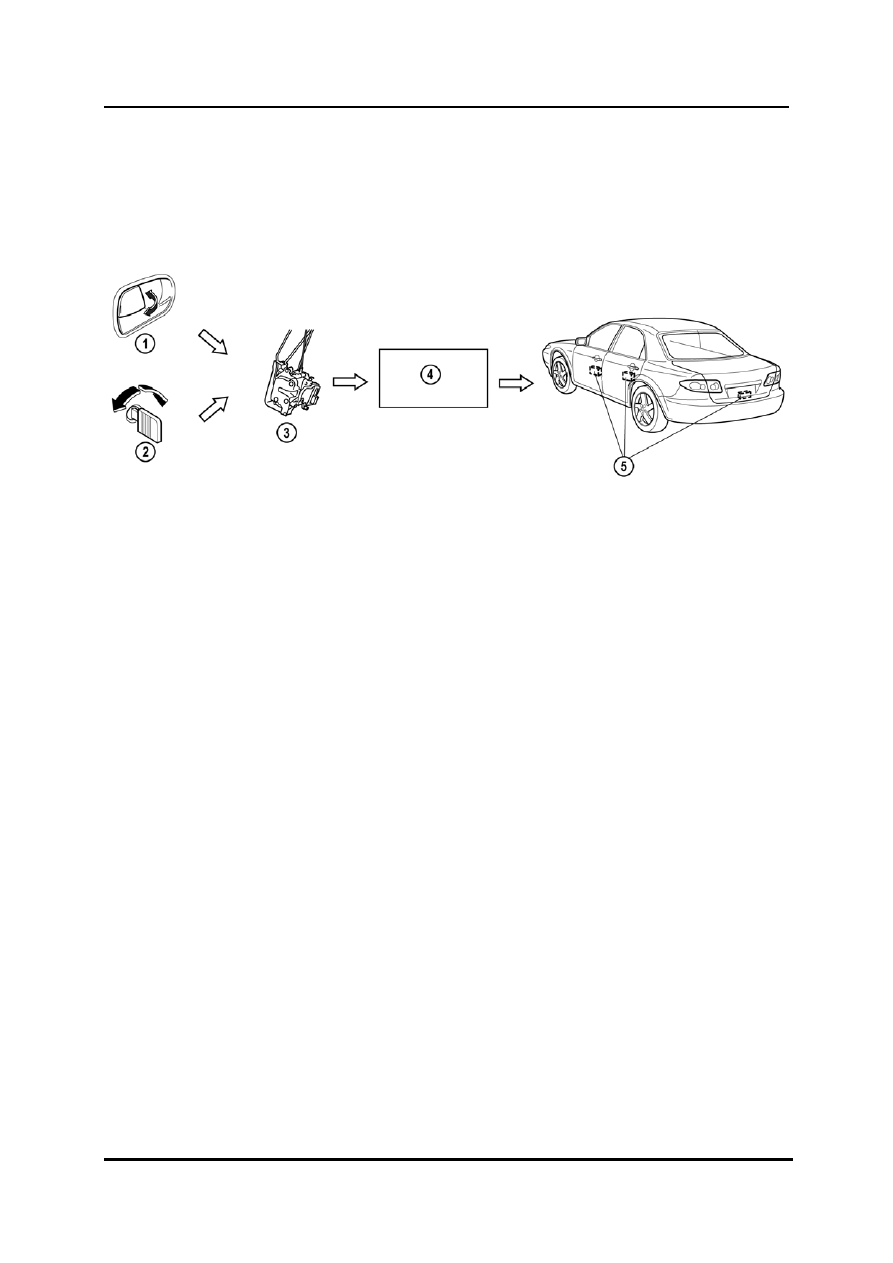

1  Кнопка запирания замка двери водителя 4

BCM

2  Цилиндр замка двери водителя 5

Привод замка

3  Датчик тяги замка двери (в приводе



  замка двери водителя)





09-22

Кузов и доп. оборудование

Доп. оборудование

Вход в автомобиль при помощи передатчика

•

При нажатии на любую из кнопок передатчика ID (Identification = идентификация)
передатчика и постоянно изменяющийся код передаются в виде радиоволн.
Сигнал обнаруживается «бесключевым» приемником и передается на модуль
«бесключевого» управления.  Модуль «бесключевого» управления подтверждает
действительность ID ключа и посылает сигнал на BCM на приведение в действие
привода замков.

•

Если существует любое из перечисленных ниже условий при нажатии на кнопку
запирания, двери не будут заперты.

–

Дополнительный ключ находится в замке зажигания.

–

Кнопка запуска находится в любом положении, кроме LOCK.

–

Кнопка запуска была нажата.

–

Открыта любая из дверей.

•

Модуль «бесключевого» управления затем посылает сигнал на звуковой сигнал
«бесключевой» системы и на ВСМ для включения аварийного индикатора
(функция подтверждающего сигнала).

•

Если существует любое из перечисленных ниже условий при нажатии на кнопку
отпирания, двери не будут отперты.

–

Дополнительный ключ находится в замке зажигания.

–

Кнопка запуска находится в любом положении, кроме LOCK.

–

Кнопка запуска была нажата.







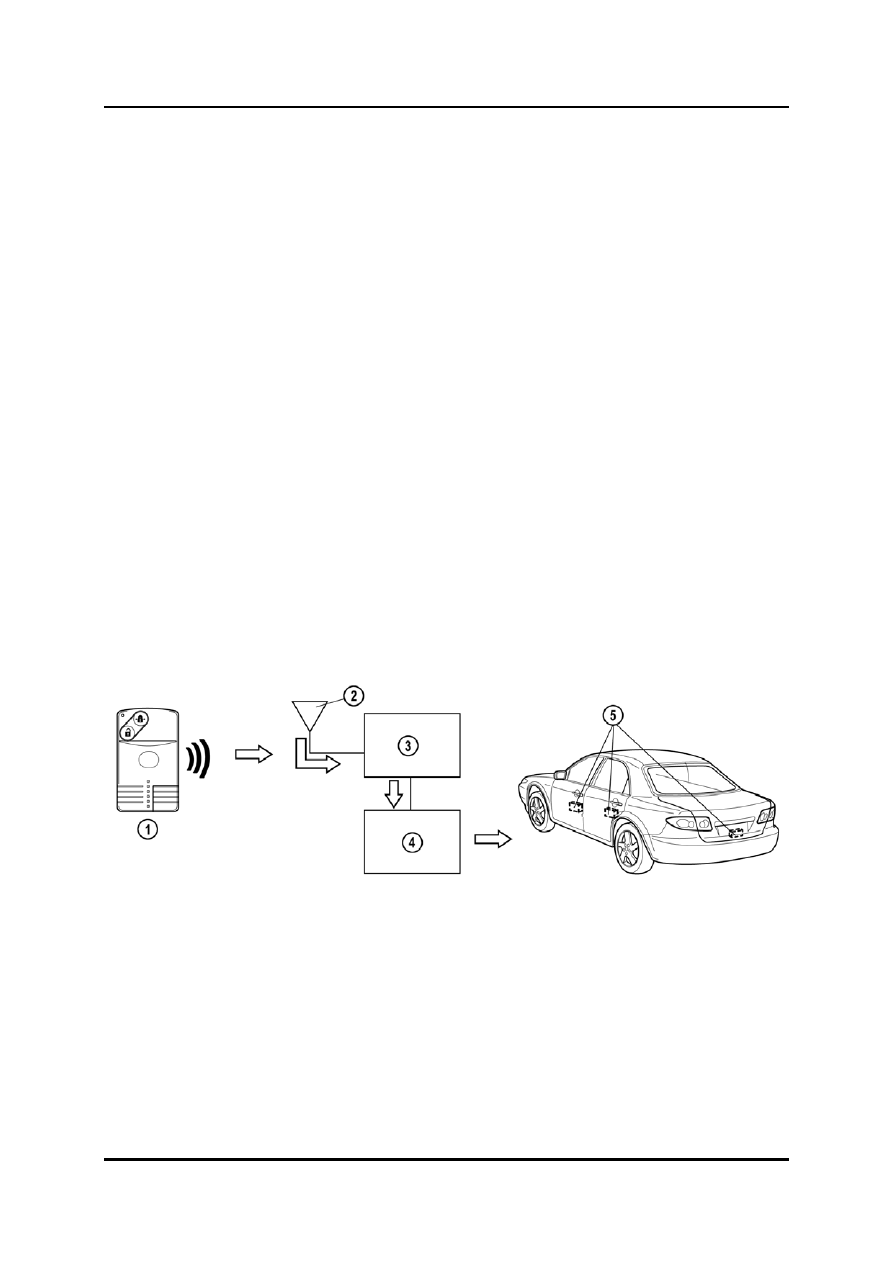

1  Передатчик (карточка-ключ) 4

BCM

2 «Бесключевой» приемник 5

Привод замка

3  Модуль «бесключевого» управления





09-23

Доп. оборудование

Кузов и доп. оборудование

Вход в автомобиль при помощи датчиков запроса

•

В том случае если нажат один из датчиков запроса, модуль «бесключевого»
управления передает сигнал запроса ID через «бесключевые» антенны на
карточку-ключ.   Если в действие приведен, например, датчик запроса двери
водителя, сигнал запроса ID передается только в зону рядом с дверью водителя.
Для других датчиков запроса осуществляются аналогичные действия.

•

Когда карточка ключ получает сигнал запроса ID, индикатор на ней мигает один
раз, и карточка передает ID на «бесключевой» приемник, который передает
информацию на модуль «бесключевого» управления.

•

Модуль «бесключевого» управления подтверждает действительность ID ключа и
посылает сигнал на BCM на приведение в действие привода замков.

•

Модуль «бесключевого» управления затем посылает сигнал на звуковой сигнал
«бесключевой» системы и на ВСМ для включения аварийного индикатора
(функция подтверждающего сигнала).

•

Двери, при нажатии на датчик запроса, запираются только в том случае, если
соблюдены следующие условия:

–

Карточка-ключ не находится внутри автомобиля.

–

Все двери и задняя поднимающаяся дверь закрыты

–

Дополнительный ключ не вставлен в замок зажигания.

–

Кнопка запуска находится в положении LOCK и не была нажата.

–

Карточка-ключ находится в зоне приема антенн (карточка-ключ находится вне
автомобиля).

•

Двойное запирание может быть включено при помощи кнопок запроса два раза
последовательно на двери водителя или пассажира.
