Mazda 6 Facelift. Руководство - часть 48

Кузов и доп. оборудование

Доп. оборудование

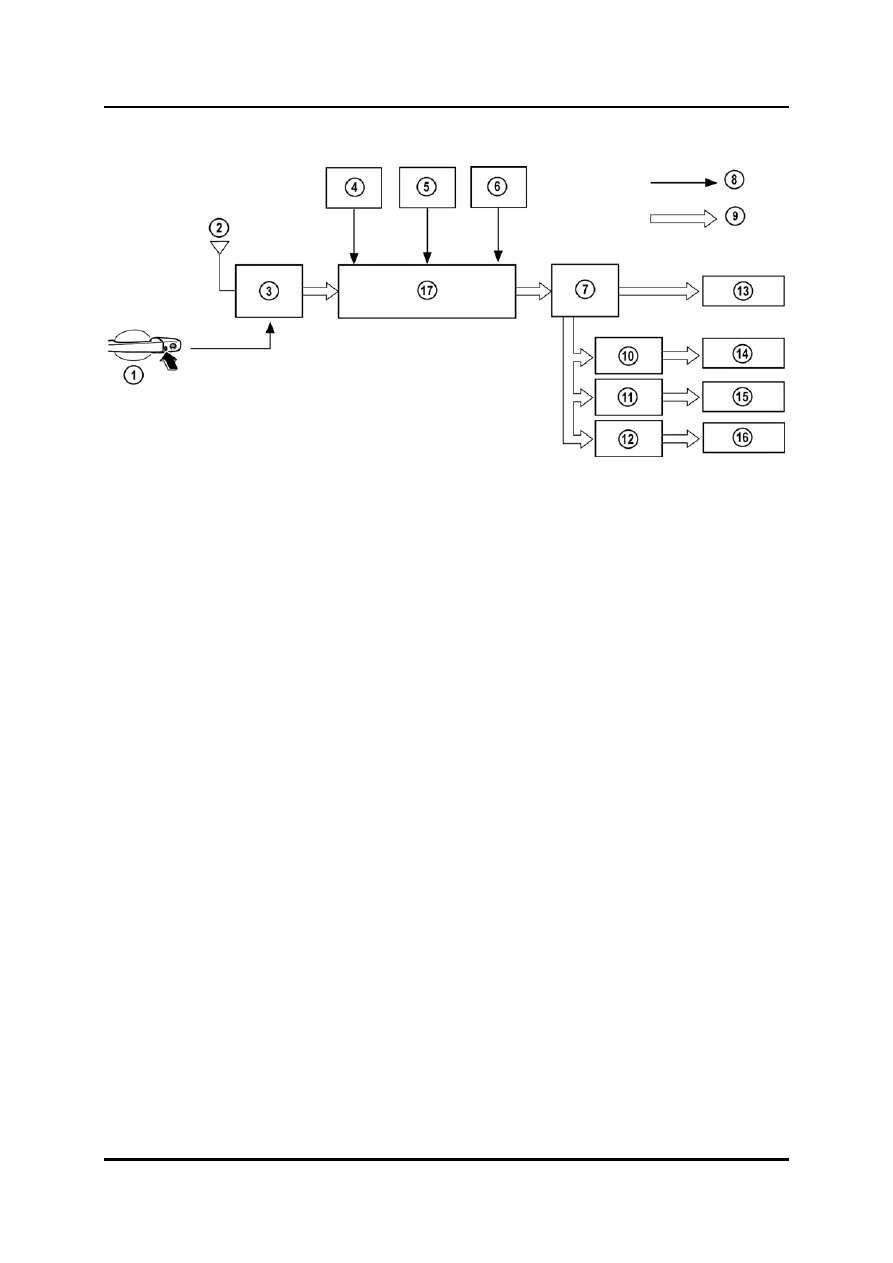

Закрытие стекол при помощи датчиков запроса





1  Датчик запроса (сторона водителя) 9

Сигнал управления

2 «Бесключевой» приемник 10

Переключатель P/W  (RF (правый,

3  Модуль «бесключевого» управления

  передний))

4  Переключатель защелки двери 11

Переключатель P/W (LR (левый, задний))

5  Пусковая кнопка/датчик напоминания о

12  Вспомогательный переключатель P/W (RR

  ключе

  (правый, задний))

6  Выключатель освещения отделения

13  Двигатель P/W  (LF (левый, передний))

  для багажа 14



Двигатель P/W (RF (правый, передний))

7  Главный переключатель

15   Двигатель P/W (LR (левый, задний))

  стеклоподъемника 16



Двигатель P/W (RR (правый, задний))

8  Входной сигнал 17

BCM



09-13

Доп. оборудование

Кузов и доп. оборудование

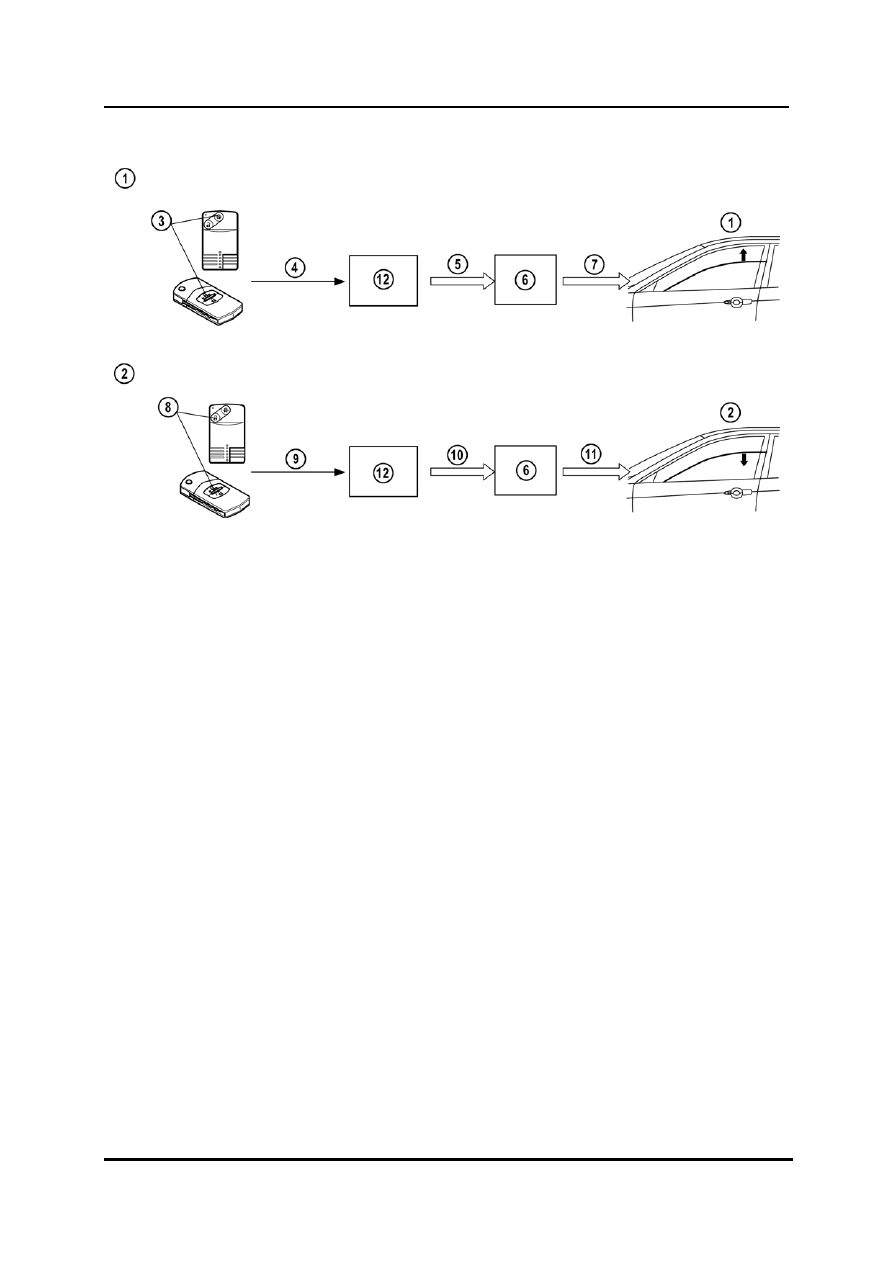

Работа с передатчиком





1  Работа на закрытие 7

Сигнал работы на закрытие

2  Работа на открытие 8

Открытие (кнопка unlock удерживается

3  Закрытие (кнопка lock удерживается в

  в нажатом положении в течение

  нажатом положении в течение

  приблизительно 1,5 сек)

  приблизительно 1,5 сек)

9  Сигнал отпирания

4  Сигнал запирания 10

Сигнал запроса на открытие

5  Сигнал запроса на закрытие 11

Сигнал работы на открытие

6  Переключатель P/W

12  BCM



09-14

Кузов и доп. оборудование

Доп. оборудование

Сиденье с электроприводом

•

Было внедрено сиденье с электроприводом и функцией памяти.

•

Функция памяти переводит сиденье в предварительно сохраненное положение в
соответствии с положением переключателя памяти или в соответствии с
настройкой передатчика, который используется для получения доступа в
автомобиль.



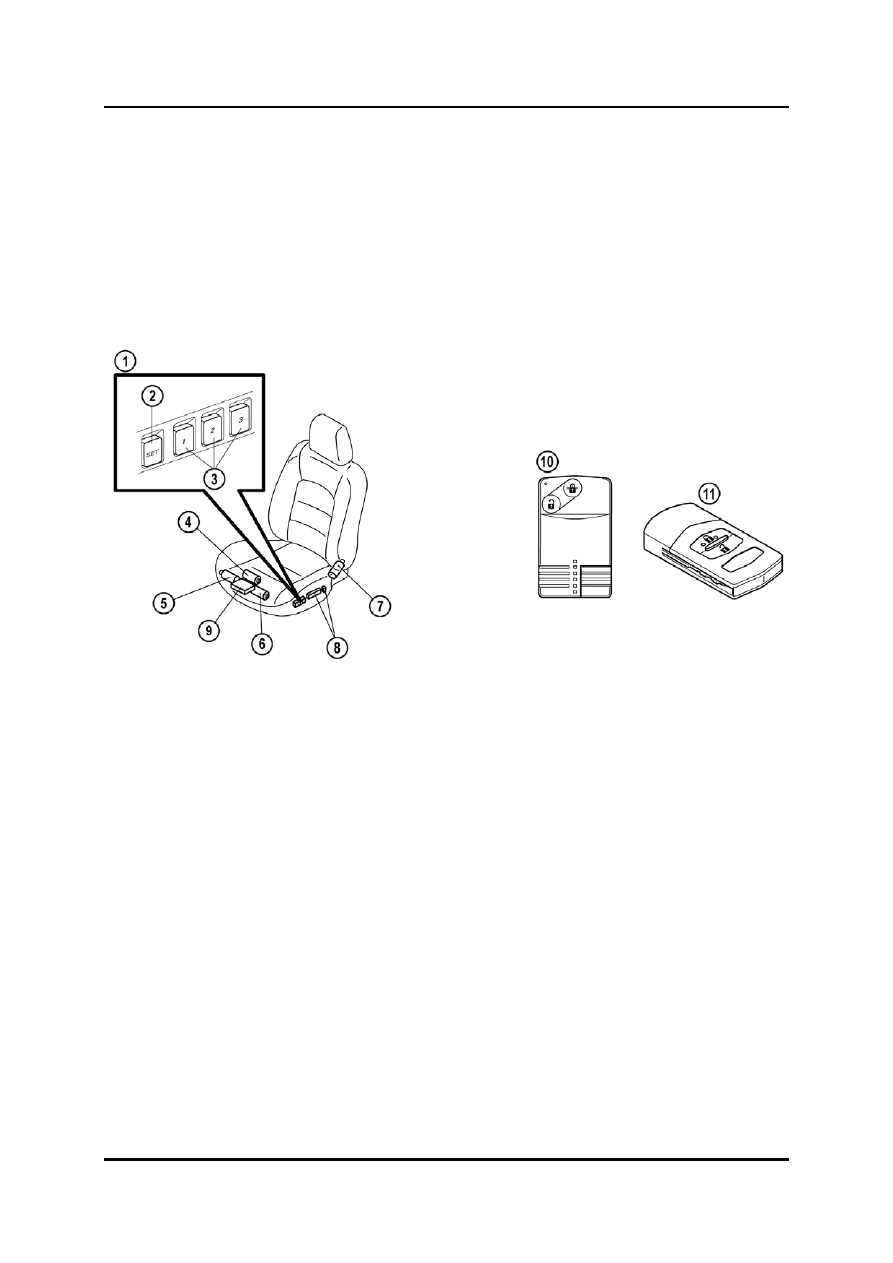

Конструктивный чертеж сиденья с электроприводом





1  Переключатель памяти положения 9

Модуль управления памятью

2  Переключатель настройки

  положения

3  Датчики памяти 10

Передатчик (с усовершенствованной

4  Привод смещения

  системой «бесключевого» входа)

5  Двигатель наклона назад 11

Передатчик (с системой

6  Двигатель наклона вперед

  «бесключевого» входа)

7  Двигатель регулировки наклона



8  Переключатели сиденья с



  электроприводом





09-15

Доп. оборудование

Кузов и доп. оборудование

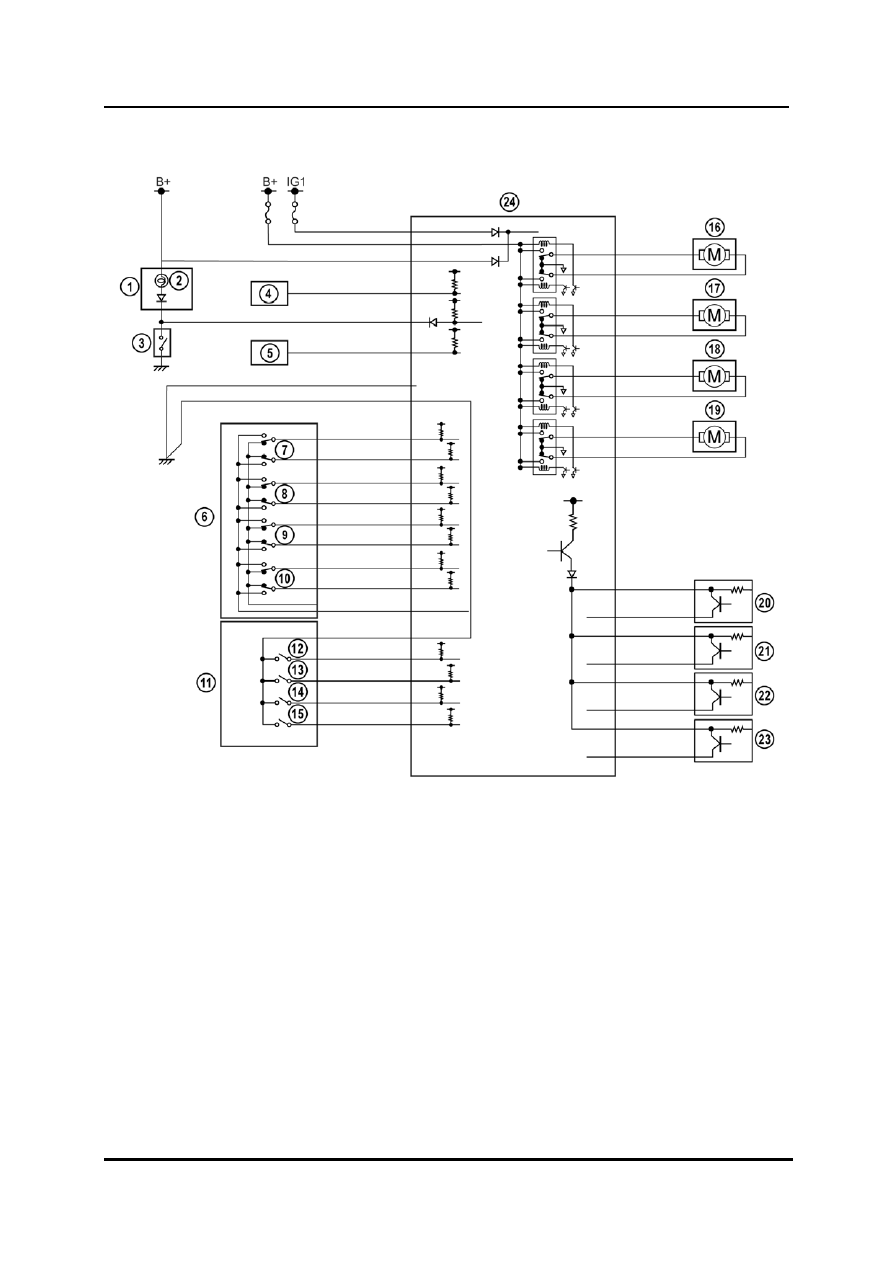

Схема подключения сиденья с электроприводом





1

Приборный  щиток 11

Переключатель памяти положения

2

Индикатор предупреждения об открытой

12

Переключатель настройки



двери 13

Датчик памяти 1

3

Переключатель двери (сторона водителя) 14

Датчик памяти 2

4

ABS / DSC CM

15

Датчик памяти 3

5 -Модуль «бесключевого управления» (с

16

Привод смещения



усовершенствованной системой

17

Двигатель наклона вперед



«бесключевого» входа) 18

Двигатель наклона назад

 -BCM

(без усовершенствованной системы

19

Двигатель регулировки наклона



«бесключевого» входа) 20

Датчик положения (привод смещения)

6

Переключатель сиденья с электроприводом 21 Датчик положения (привод наклона вперед)

7

Переключатель смещения 22

Датчик положения (привод наклона назад)

8

Датчик наклона вперед 23

Датчик положения (привод наклона)

9

Датчик наклона назад 24

Модуль управления памятью положения

10

Переключатель наклона





09-16
