Mazda 6 Facelift. Руководство - часть 49

Кузов и доп. оборудование

Доп. оборудование

Память положения сиденья

•

В соответствии с датчиком памяти в модуле памяти контроля положения могут
быть запрограммированы три положения.

•

Дополнительное положение сиденья может быть запрограммировано в
соответствии с каждым передатчиком.

•

Программирование положение сиденья производится в следующем порядке.

Программирование положения сиденья при помощи датчиков памяти.

1.  Перевести сиденье в ручную в нужное положение.
2.  Нажать и удерживать в нажатом положении переключатель настройки.  Затем

нажать на один из переключателей памяти 1, 2 или 3.

3.  Раздается звуковой сигнал, сообщающий о том, что положение сиденья

запрограммировано.

Программирование положения сиденья при помощи передатчика

1.  Перевести сиденье вручную в нужное положение.
2.  Нажать и удерживать в нажатом положении переключатель настройки.  Затем

нажать на кнопку UNLOCK на передатчике.

3.  Раздается звуковой сигнал, сообщающий о том, что положение сиденья

запрограммировано.


ПРИМ: Если аккумулятор автомобиля отключается более чем на 5 секунд, память

положения сиденья стирается.


Установка положения сиденья при помощи датчиков памяти

•

Если соблюдены все перечисленные ниже условия, положение сиденья
автоматически вызывается датчиками памяти.

–

Дверь открыта (включен переключатель двери)

–

Положение сиденья запрограммировано

–

Ключ зажигания находится в положении LOCK.

–

Автомобиль остановлен (скорость движения автомобиля составляет 2 км/час
[1,24 миль/час] или ниже).


Установка положения сиденья при помощи передатчика

•

Если дверь открывает в течение приблизительно 2 секунд после ее отпирания при
помощи передатчика, функция автоматического перемещения устанавливает
сиденье в запрограммированное положение.

09-17

Доп. оборудование

Кузов и доп. оборудование

Охранная система и замки

•

Охранная система и замки Mazda6 Facelift имеют следующие характеристики:

–

Используется усовершенствованная система «бесключевого» входа и запуска
(вариант).

–

Используется электрическая система запирания дверей, управляемая BCM.

–

Используется функция двойного запирания.

–

Используется функция автоматического повторного запирания.

–

Используется противоугонная система, управляемая BCM.



Автомобили с усовершенствованной системой «бесключевого»
входа и запуска

•

Усовершенствованная система «бесключевого» входа и запуска позволяет
отпирать и запускать автомобиль без ключа.  Пока у водителя находится карточка-
ключ усовершенствованной системы «бесключевого» входа, управление работой
замков дверей и кнопки запуска (для запуска двигателя) обеспечивается, не
вынимая карточки-ключа из кармана или сумки.

•

Отпирание и запирание дверей может производиться либо при помощи
дополнительного ключа, либо нажатием кнопок на передатчике (карточке-ключе),
или простым нажатием на датчики запроса на любой из дверей.

•

Функция подтверждающего сигнала обеспечивает визуальное и звуковое
подтверждение работы замков дверей.

•

Функция оповещения, обеспеченная двумя индикаторами и двумя звуковыми
сигналами, информирует водителя о неправильном использовании системы или о
возникновении неисправности.

•

В карточке-ключе используется передатчик с непрерывно изменяющимся кодом,
чтобы сократить возможность кражи.

•

На один модуль «бесключевого» управления может быть запрограммировано до 6
карточек.-ключей.



09-18

Кузов и доп. оборудование

Доп. оборудование

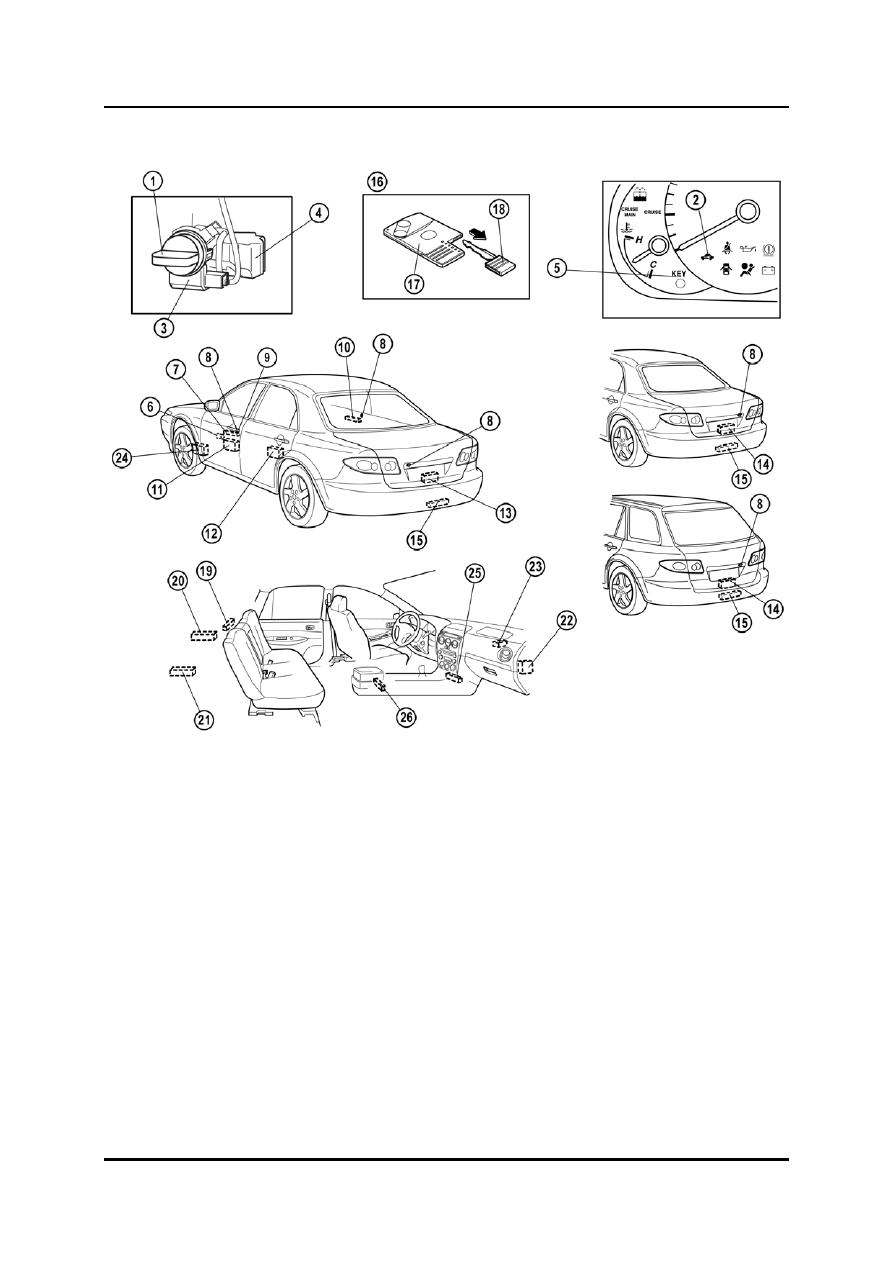

Конструктивный чертеж усовершенствованной «бесключевой» системы





1

Кнопка запуска (замок зажигания) 14

Привод замка и защелки задней

2

Индикатор безопасности (с противоугонной



поднимающейся двери (5HB, WGN)



системой) 15

«Бесключевая» антенна (наружная, задняя)

3

Рамочная антенна (с противоугонной

16

Карточка-ключ



системой) 17

Передатчик

4

Узел блокировки рулевого управления 18

Дополнительный ключ

5

Индикатор «бесключевой» системы

19

«Бесключевая» антенна (внутренняя,



(зеленый)



задняя) (4SD)



Индикатор «бесключевой» системы

20

«Бесключевая» антенна (внутренняя,



(красный)



задняя - левая) (5HB, WGN)

6

Звуковой сигнал «бесключевой» системы 21

«Бесключевая» антенна (внутренняя,

7 «Бесключевая» антенна (сторона водителя)

задняя - правая) (5HB, WGN)

8

Датчик запроса 22

Модуль «бесключевого» управления

9

Цилиндр замка передней двери 23

«Бесключевой» приемник

10 «Бесключевая» антенна (сторона 24

BCM



пассажира) 25

«Бесключевая» антенна (внутренняя,

11

Привод защелки и замка передней двери



передняя)

12

Привод защелки и замка задней двери

26

«Бесключевая» антенна (внутренняя,

13

Устройство открывания крышки багажника



средняя)

 (4SD)









09-19

Доп. оборудование

Кузов и доп. оборудование

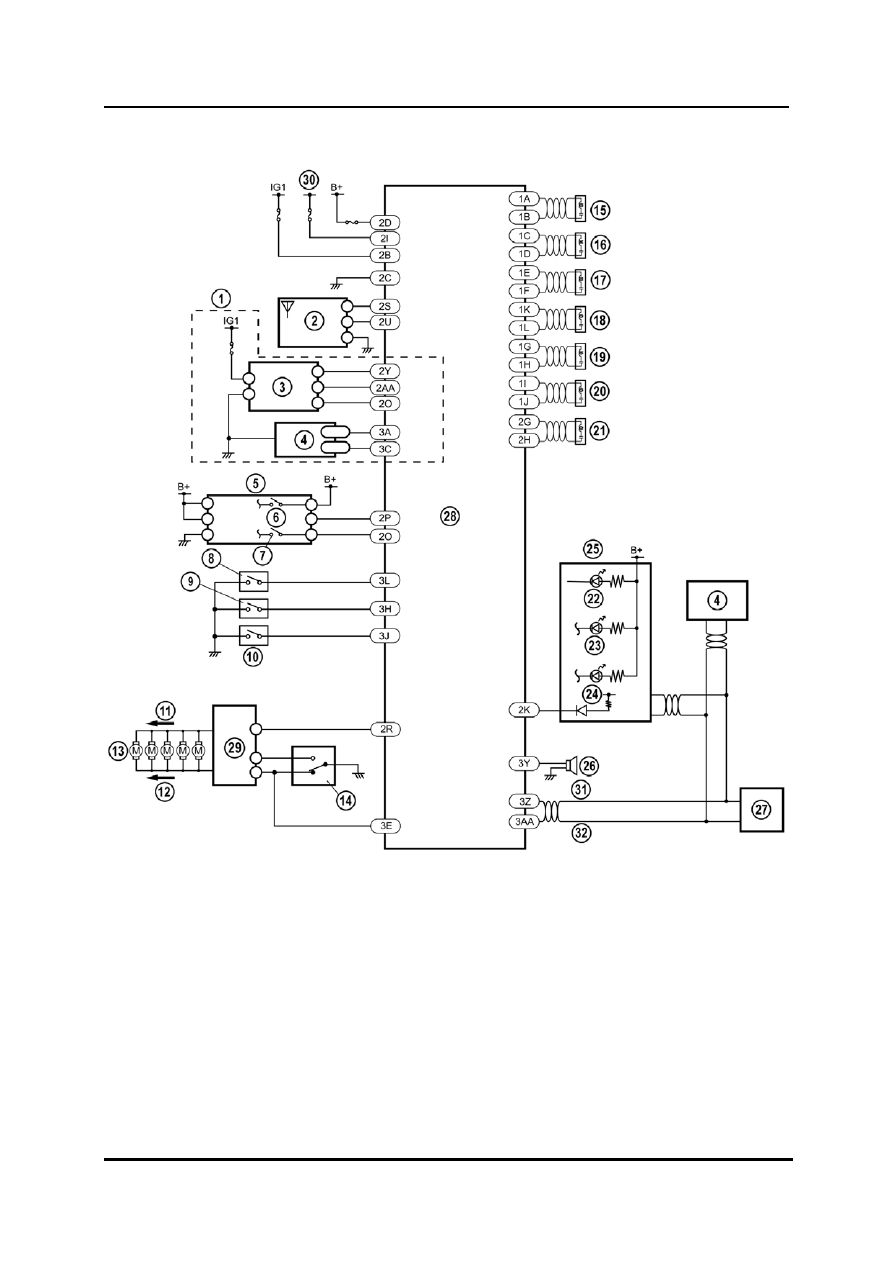

Схема подключения усовершенствованной «бесключевой» системы



09-20
