Кузов и доп. оборудование

Доп. оборудование



1  Выключатель освещения багажного

17  Приборный  щиток

  отделения (4SD (4-дверный седан)) 18

Переключатель двери (сторона

  Выключатель освещения грузового

  пассажира)

  отделения (5HB (5-дверный с

19  Переключатель двери (задняя, левая)

  открывающейся вверх задней дверью),

20  Переключатель двери (задняя, правая)

  WGN (Фургон)) 21

Переключатель двери (сторона

2  Переключатель цилиндра замка двери

  водителя)

  водителя 22

Привод замков дверей (без системы

3  Выключатель фонаря аварийной

  двойного запирания)

  сигнализации 23

Привод замков дверей (с системой

4  Переключатель тяги замка двери

  двойного запирания)

  водителя 24

Устройство открывания крышки

5  Переключатель тяги замка задней

  багажника (4SD)

  левой двери

  Привод замка задней поднимающейся

6  Переключатель тяги замка задней

  двери (5HB, WGN)

  правой двери

25  Передний сигнал поворота (RH

7  Переключатель тяги замка двери

  (правый))

  пассажира 26

Передний сигнал поворота (LH

8  Выключатель фонаря аварийной

  (левый))

  сигнализации 27

Задний сигнал поворота (правый)

9  Датчик капота 28

Задний сигнал поворота (левый)

10  Переключатель устройства

29  К главному переключателю

  напоминания о ключе

  стеклоподъемника

11  Лампа освещения подножки 30

Модуль «бесключевого управления»

12  Лампа для чтения карты

  (с усовершенствованной системой

13  Переключатель указателя поворота

  «бесключевого» входа)

14  Освещение замка зажигания

  «Бесключевой» приемник (с системой

15  Индикатор безопасности

  «бесключевого» входа)

16  Индикатор предупреждения об

31  BCM

  открытой двери





09-5

Доп. оборудование

Кузов и доп. оборудование

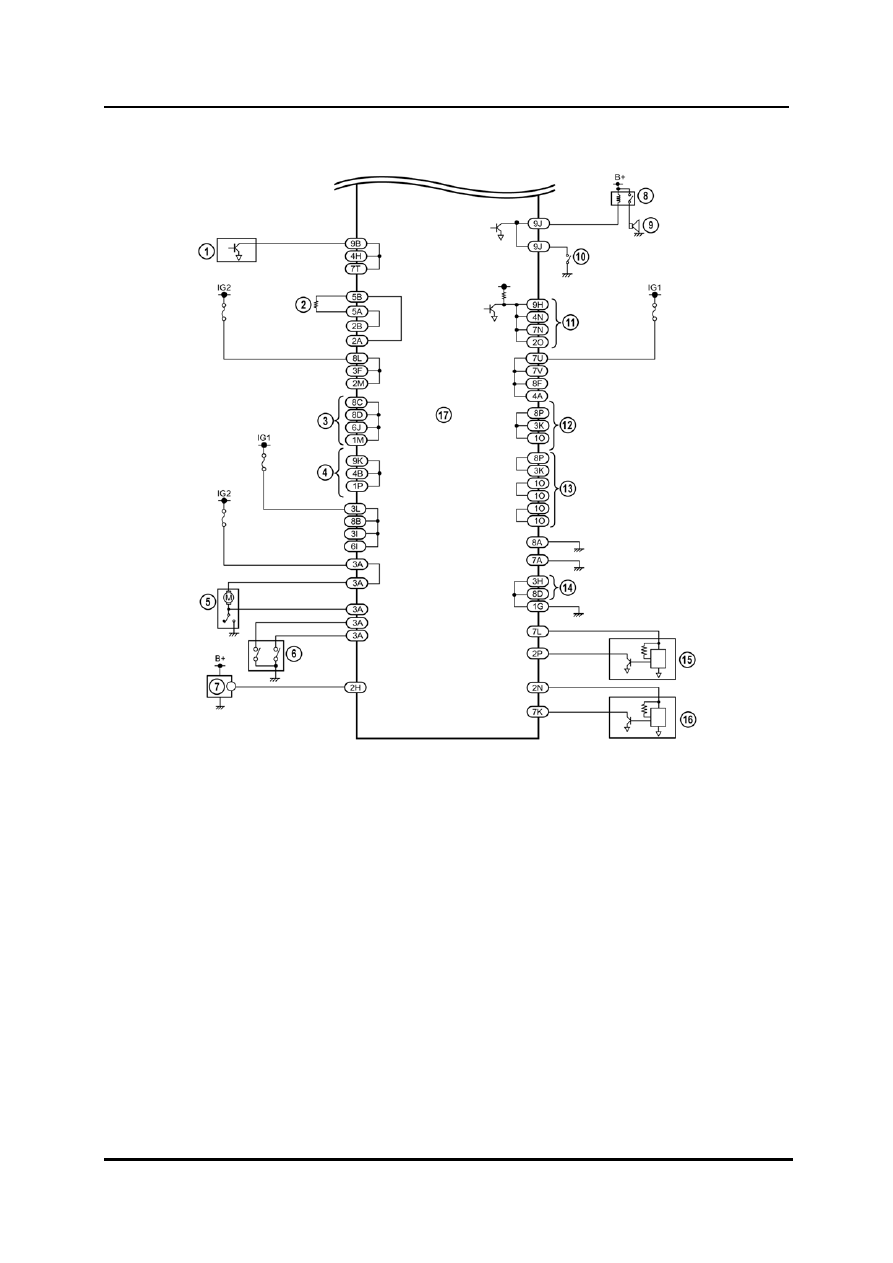

Схема подключения ВСМ (продолжение)





1

DSC (Dynamic Stability Control = Контроль

9

Звуковой сигнал



динамической устойчивости ) с DSC

10

Выключатель звукового сигнала



ABS (Antilock Brake System = тормоза с

11

К DLC (Data Link Connector = соединитель



антиблокировочной системой)  CM (Control



канала передачи данных)



Module = модуль управления) (с ABS)

12

К резервному переключателю стоп-сигнала

2

Датчик указателя количества топлива 13

К аудио системе

3

К переключателю стоп-сигнала 14

К выключатель регулировки уровня фар

4

К заднему габаритному фонарю 15

Датчик проникновения (передний)

5

Двигатель заднего стеклоочистителя 16

Датчик проникновения (задний) (только

6

Переключатель заднего стеклоочистителя

WGN)

7

Сирена системы защиты от кражи 17

BCM

8

Реле звукового сигнала







09-6

Кузов и доп. оборудование

Доп. оборудование

Таблица PID BCM

P ID/ пункт

контроля

данных

Единица/

Состояние

(дисплей тестера)

Часть ввода/ вывода

Контакт

BCM

CCNT_GE

—

DTC

—

B_AJAR

Разомкнут/замкнут Датчик капота

8M

TRUNK_AJAR

Разомкнут/замкнут Выключатель освещения багажного отделения

2F

REAR_AJAR

Разомкнут/замкнут Выключатель задней двери  (левой/правой)

7D F

RF_AJAR

Разомкнут/замкнут Выключатель передней двери (правой)

7

LF_AJAR

Разомкнут/замкнут Выключатель передней двери (левой)

7

HAZARD

Вкл./Откл.

Выключатель аварийной сигнализации

4G

WPINT_REAR

Вкл./Откл.

Выключатель заднего стеклоочистителя
(положение INT)

4J

TURN_SW_R

Вкл./Откл.

Переключатель поворота (правый)

4

TURN_SW_L

Вкл./Откл.

Переключатель поворота (левый)

4

LLSW_D

Закрыть/открыть

Датчик тяги замка двери стороны водителя

7C, 7E

LLSW_P_R

Закрыть/открыть

За исключением датчика тяги замка двери

стороны водителя

7G

,  1

F

B

E

C



09-7

Доп. оборудование

Кузов и доп. оборудование

Бортовая система диагностики BCM

•

Бортовая система диагностики BCM выполняет  указанные ниже функции:

–

Постоянный контроль

–

Самотестирование

–

Контроль PID


Постоянный контроль

•

Постоянный контроль выполняется, если ключ зажигания находится в положении
ON. В случае обнаружения неисправности, DTC сохраняется в ВСМ. Когда
зажигание отключается, сохраненные в процессе постоянного контроля DTC
стираются. Постоянный  контроль относится только к следующим системам:

–

Модуль датчика дождя

–

Напряжение аккумулятора

–

BCM IC (интегральная схема)


Самотестирование

•

Все системы, не относящиеся к режиму постоянного контроля, контролируются в
режиме самотестирования.  В случае обнаружения неисправности, DTC
сохраняется в ВСМ.

•

Функция самотестирования позволяет отображать DTC ВСМ на WDS.  Для их
просмотра следует подключить к автомобилю WDS и выбрать опцию
Toolbox

→Self Test→Modules→GEM.

•

Когда зажигание отключается, сохраненные в процессе самотестирования DTC
стираются.

•

Для выполнения самотестирования следует выполнить следующие условия:

–

Зажигание перевести в положение ON

–

Перевести все переключатели, кроме зажигания, в положение OFF

–

Все двери, капот, крышка багажника и задняя поднимающаяся дверь закрыты и
не заперты.

–

Включен стояночный тормоз.
