Mazda 6 Facelift. Руководство - часть 45

Кузов и дополнительное оборудование

Кузов

Кузов

•

В основном, использовалась конструкция кузова предыдущей модели Mazda6.

•

Для получения более высокого рейтинга по европейской программе NCAP (New
Car Assessment Programme = Программа оценки новых автомобилей) некоторые
части кузова были дополнительно усилены.

•

Это также улучшило жесткость шасси и повысило местную жесткость кузова для
обеспечения соответствия обновленному силовому агрегату.

•

Был пересмотрен передний бампер, переработан дизайн решетки радиатора
(теперь со значком Mazda большего размера), была улучшена конструкция заднего
бампера.




Усиленный каркас кузова





1

Увеличенная толщина усилителей

5

Оптимизированная жесткость нижней



средних стоек



средней стойки (переработанная

2

Повышенная жесткость наружных



конструкция наружных усилителей и



панелей дверей



косынок)

3

Дополнительные усилители рамы

6

Усиленная верхняя передняя стойка



кузова



(только сторона водителя)

4

Увеличенная толщина усилителей







передней рамы








09-1

Кузов

Кузов и дополнительное оборудование

Примечания:

09-2

Кузов и доп. оборудование

Доп. оборудование

Модуль управления кузовом (BCM)



•

В ВСМ встроены следующие реле:

–

Реле запирания/отпирания дверей

•

В BCM контролирует следующие системы:

–

Система сигналов поворотов/аварийной сигнализации

–

Система заднего стеклоочистителя

–

Система контроля освещения салона

–

Электрическая система запирания дверей

–

Система «бесключевого входа» (без усовершенствованной системы
«бесключевого» входа)

–

Система защиты от кражи

•

BCM подключается к шине базы данных CAN, и диагностика может производиться
при помощи WDS.

ПРИМ: ВСМ не нуждается в программировании или инициализации после замены.






1  BCM







09-3

Доп. оборудование

Кузов и доп. оборудование

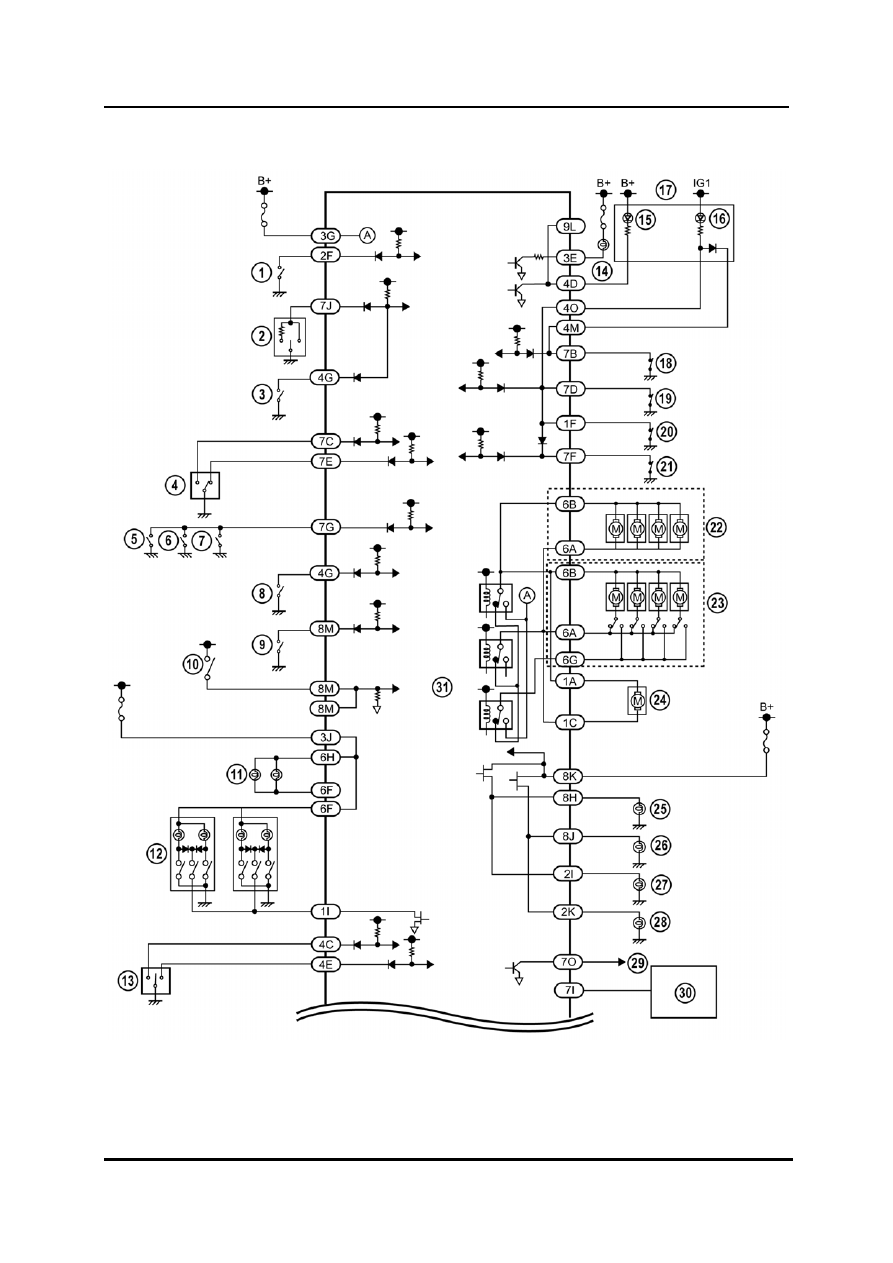

Схема подключения ВСМ



09-4
