Коробка передач / КП в cбope с ведущим мостом

G66M-R



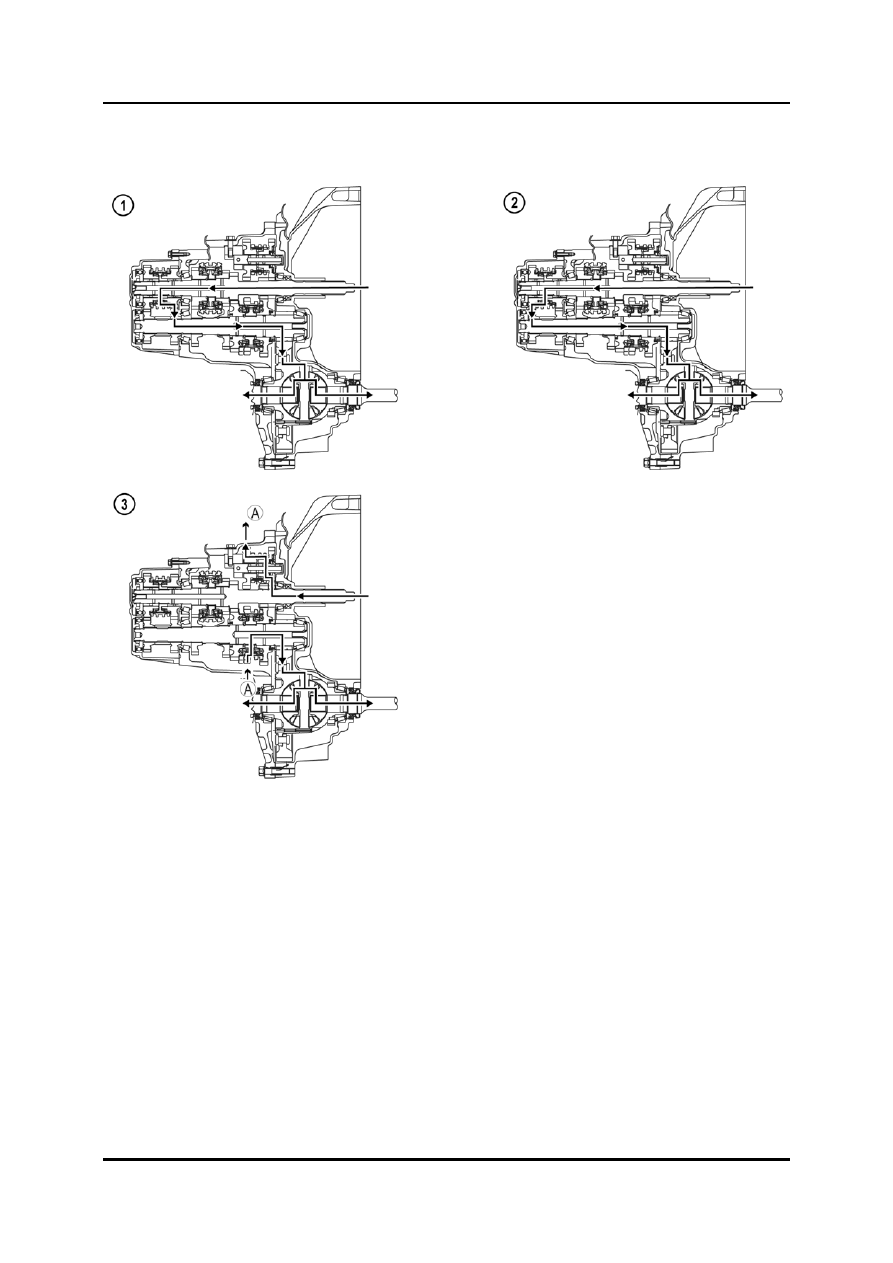

Пятая, шестая передача и передача заднего хода







Пятая передача 3

Передача заднего хода

Шестая передача







05-11

G66M

Коробка передач / КП в cбope с ведущим мостом

Механизм блокировки переключения передач

•

Механизм блокировки переключения обеспечивает надежное предотвращение
двойного включения передачи.

•

Во время переключения тяги переключения передач, за исключением
задействованной, фиксируются в нейтральном положении втулкой блокировки.


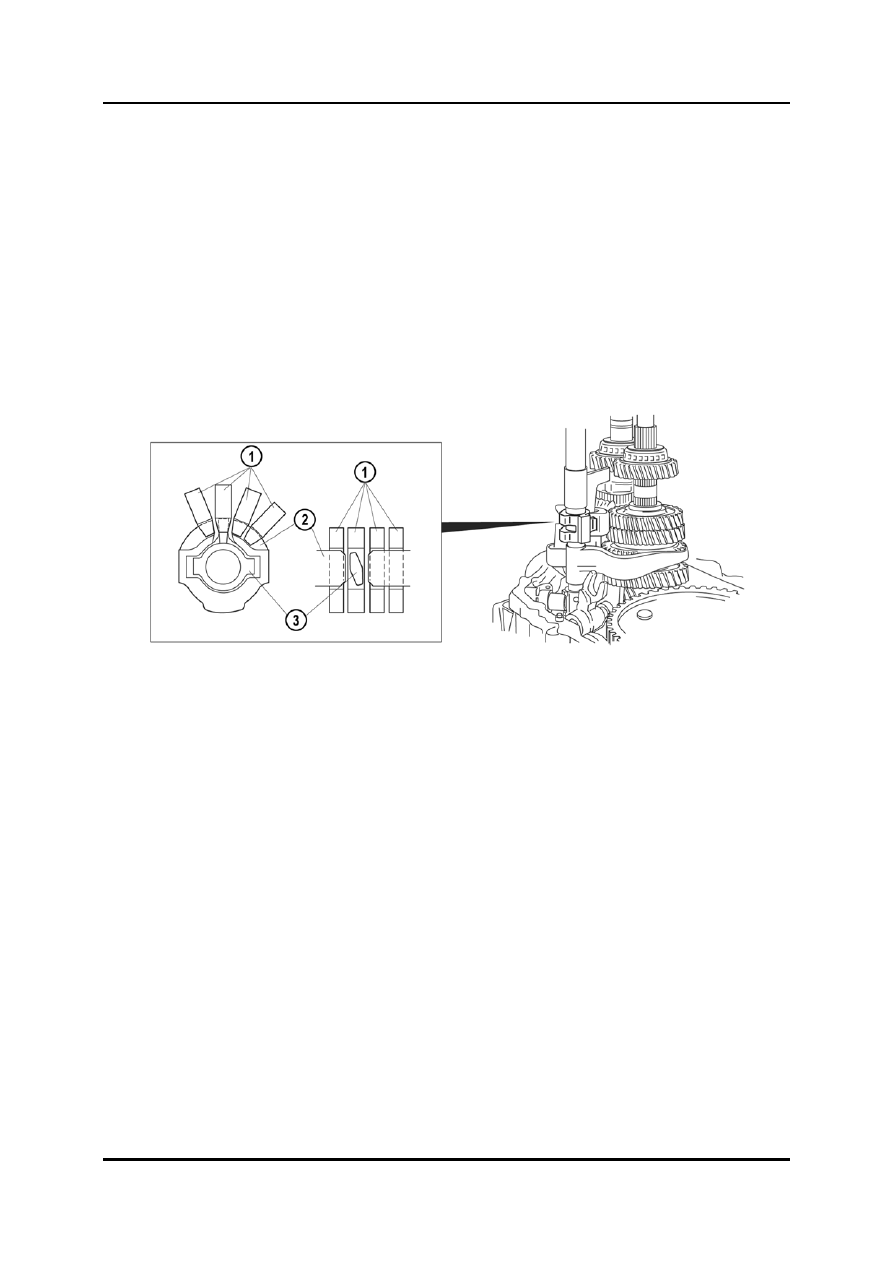

Условие нейтрали

•

Втулка блокировки установлена в пазы вилки первой/второй, пятой/шестой
передачи и передачи заднего хода.

•

Рычаг переключения передач установлен в паз третьей/четвертой передачи.







Вилка передачи 3

Рычаг переключения передач

Втулка блокировки







05-12

Коробка передач / КП в cбope с ведущим мостом

G66M-R



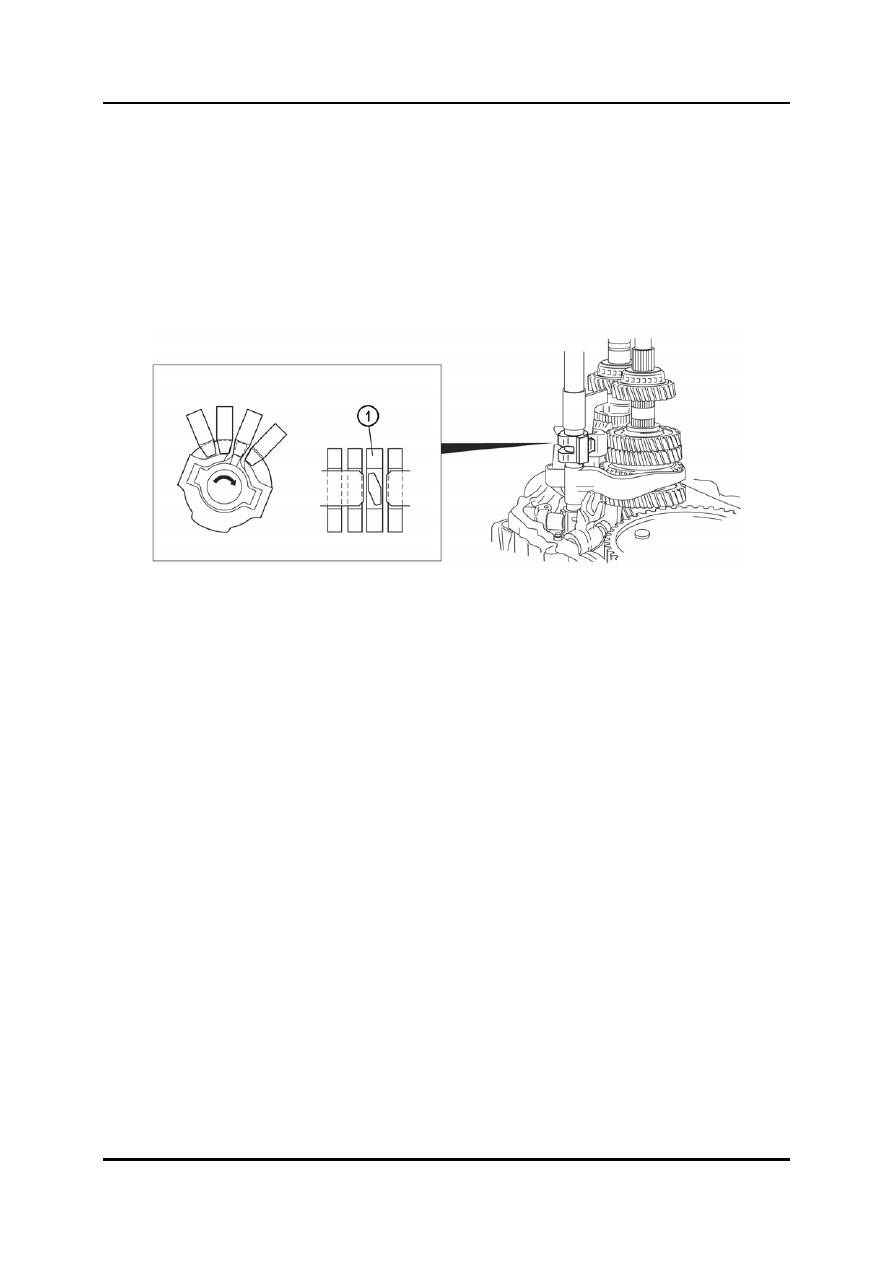

Условие выбора

•

Рычаг переключения передач перемещается вбок в первое/второе положение.

•

Рычаг переключения и втулка блокировки поворачиваются в показанном стрелкой
направлении.

•

Рычаг переключения установлен в паз вилки первой/второй передачи.

•

Втулка блокировки установлена в пазы вилки третьей/четвертой, пятой/шестой
передачи и передачи заднего хода.







1 1

вилка передачи (первая/вторая)





05-13

G66M

Коробка передач / КП в cбope с ведущим мостом

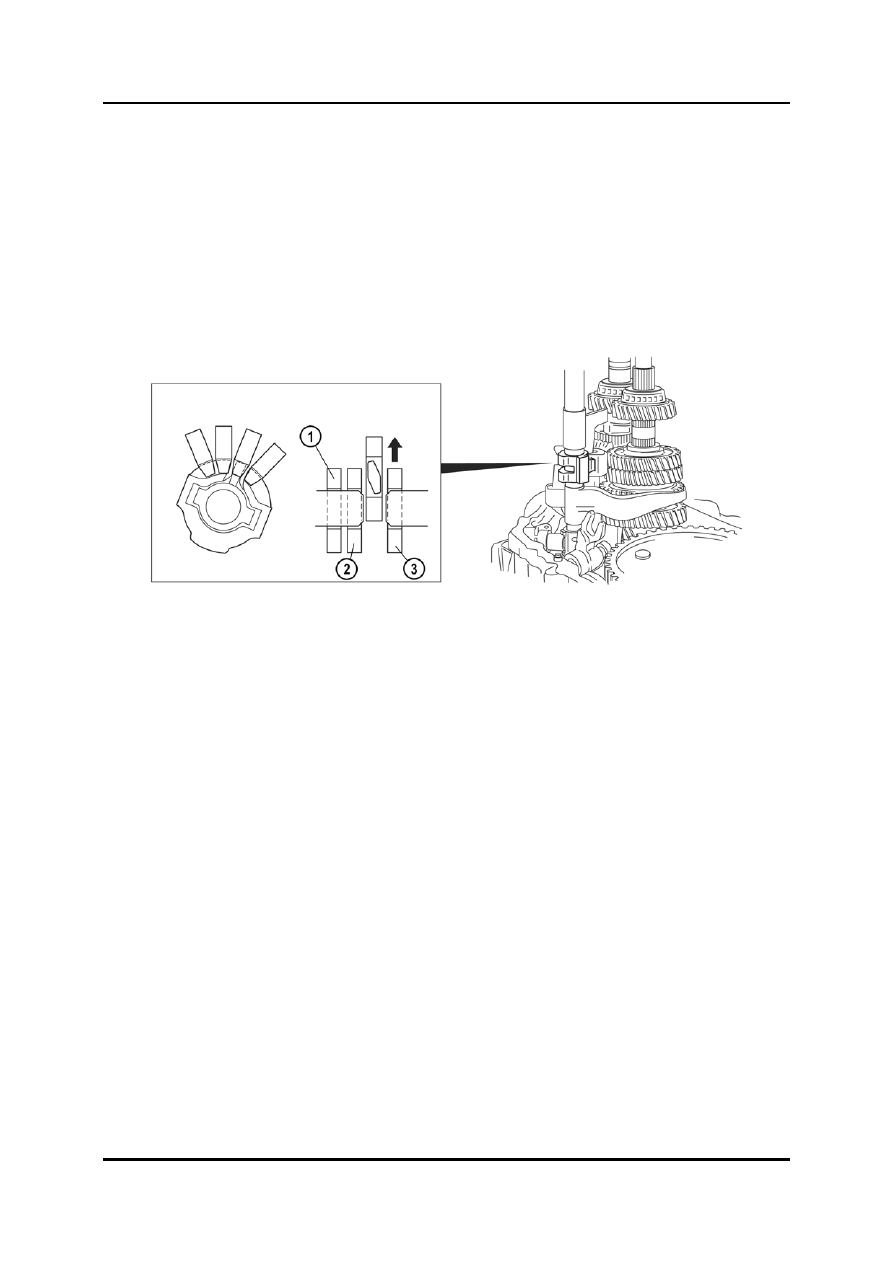

Условие переключения

•

Рычаг переключения передач перемещается вертикально во второе положение.

•

Рычаг переключения передач перемещается вверх по вилке первой/второй
передачи, и переключение на вторую передачу завершается.

•

Втулка блокировки удерживает вилки третьей/четвертой, пятой/шестой передачи и
передачи заднего хода в нейтральном положении, предотвращая двойное
включение передач.

•

Порядок является аналогичным для других положений передач.







Вилка передачи (пятой/шестой) 3

Вилка передачи (заднего хода)

Вилка передачи (третьей/четвертой)





05-14
