Коробка передач / КП в cбope с ведущим мостом

G66M-R



G66M-R

•

В конструкции ручной 6-скоростной коробки передач в cбope с ведущим мостом
G66M-R заложена конструкция ручной 5-скоростной коробки передач в cбope с
ведущим мостом G35M-R.

•

В ручной 6-скоростной коробке передач в cбope с ведущим мостом G66M-R
используются трехконусные синхронизаторы для первой и второй передачи и
двухконусные синхронизаторы для третьей и четвертой передачи.

•

В конструкции ручной коробки передач в cбope с ведущим мостом G66M-R
используются трехконусные синхронизаторы, аналогичные используемым в ручной
коробке передач в cбope с ведущим мостом G35M-R.




Технические характеристики

LF

L3

2,059

1,842

0,970

1,030

0,795

0,837

0,680

0,755

Всесезонное

Выше 10 °C (50 °F)

Емкость
(прибл. кол-в о)

л (кв арты США,
англ. кв арты)

Масло

Марка

Вязкость

Управ ление коробкой передач

1 передача

2 передача

3 передача

Передаточное
число

SAE 80W-90

2,95 (3,12,  2,60)

Вспом.
механизм

Вперед

Назад

4 передача

5 передача

6 передача

Передача заднего хода

Окончательное передаточное число

3,166

4,388

API  GL-4 или GL-5

SAE 75W-90

Напольное переключение

Синхронизатор

3,454

1,310

Позиция

Характеристики

G66M-R

Трос

Тип дв игателя

Тип ручной коробки передач с блоком в едущего моста

Операционная система



05-7

G66M

Коробка передач / КП в cбope с ведущим мостом

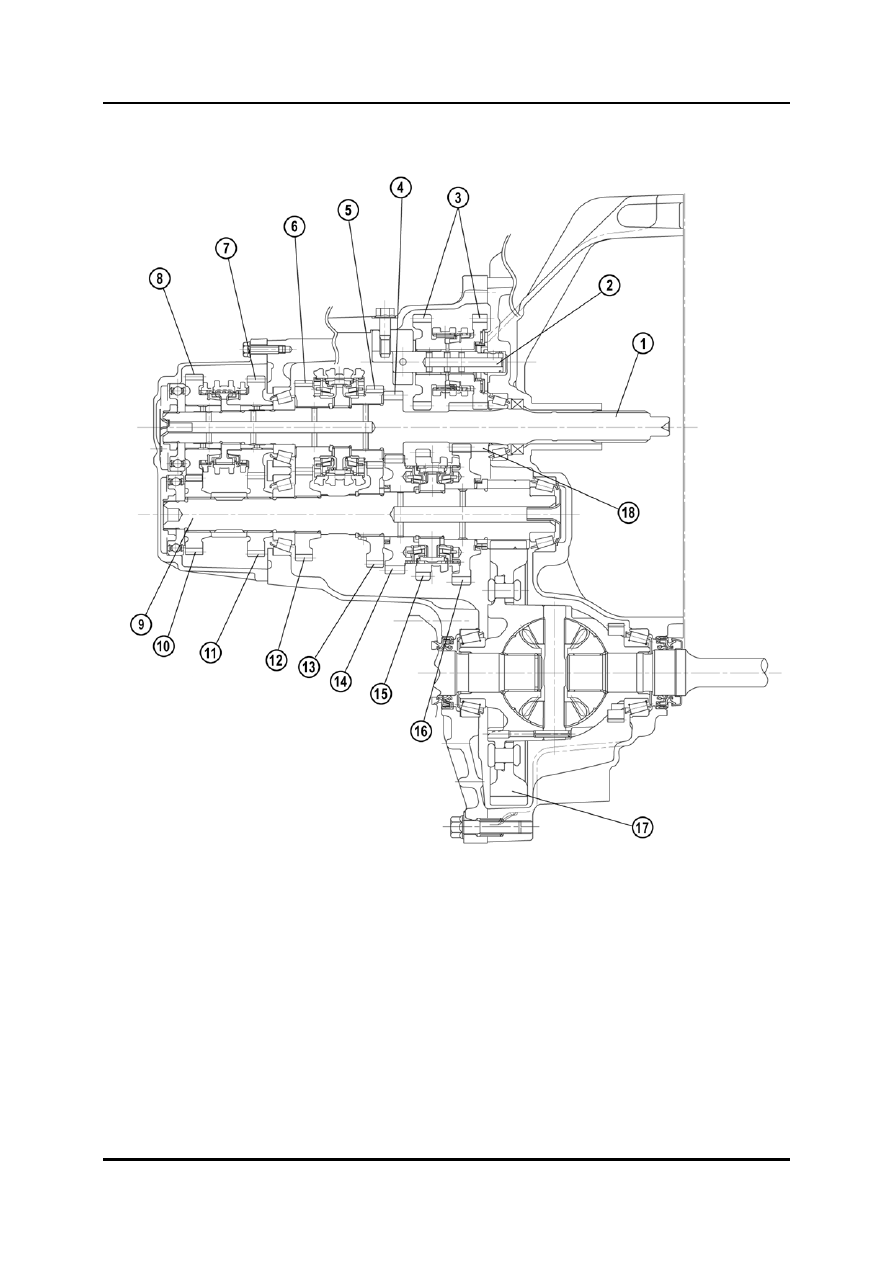

Вид в разрезе





1

Ведущий вал 10

Вторичная шестая передача

2

Вал промежуточной шестерни заднего

11

Вторичная пятая передача



хода 12

Вторичная четвертая передача

3

Промежуточная шестерня заднего

13

Вторичная третья передача



хода 14

Вторичная вторая передача

4

Вторая передача 15

Втулка ступицы диска сцепления

5

Третья передача



(передача заднего хода)

6

Четвертая передача 16

Первая передача

7

Пятая передача 17

Дифференциальная передача

8

Шестая передача 18

Передача заднего хода

9

Промежуточный вал





05-8

Коробка передач / КП в cбope с ведущим мостом

G66M-R

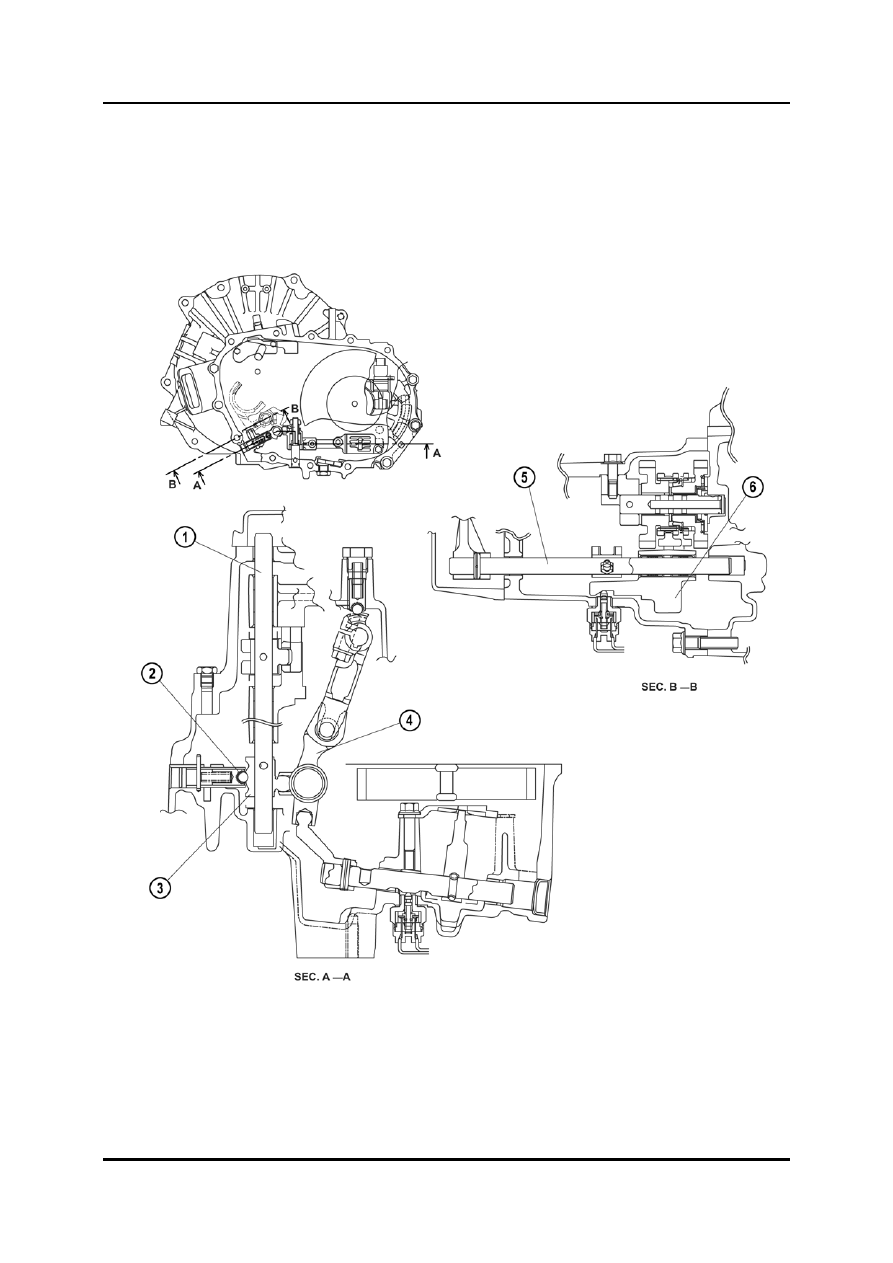

Внутренний механизм переключения передач

•

В конструкции тяги управления ручной коробки передач в блоке с ведущим мостом
G66M-R используются тяга управления, аналогичная используемой в ручной
коробке передач в блоке с ведущим мостом G35M-R.





1

Тяга управления 4

Угловой рычаг

2

Стопорный шарик 5

Тяга переключения передач

3

Конец тяги управления 6

Вилка переключения заднего хода



05-9

G66M

Коробка передач / КП в cбope с ведущим мостом

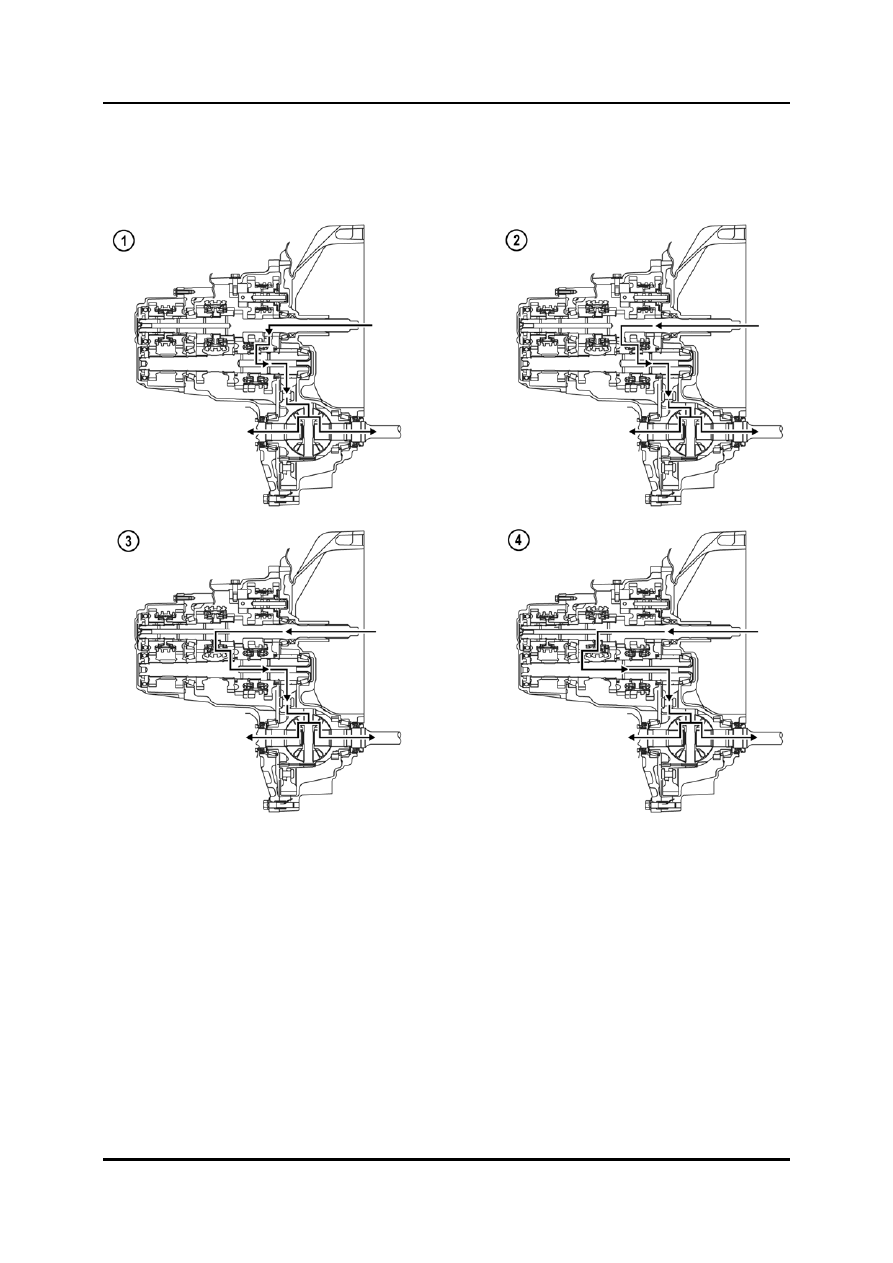

Перераспределение мощности

С первой по четвертую передачу









1

Первая передача 3

Третья передача

2

Вторая передача 4

Четвертая передача



05-10
