Mazda 6 MPS. Руководство - часть 24





Трансмиссия / Мост

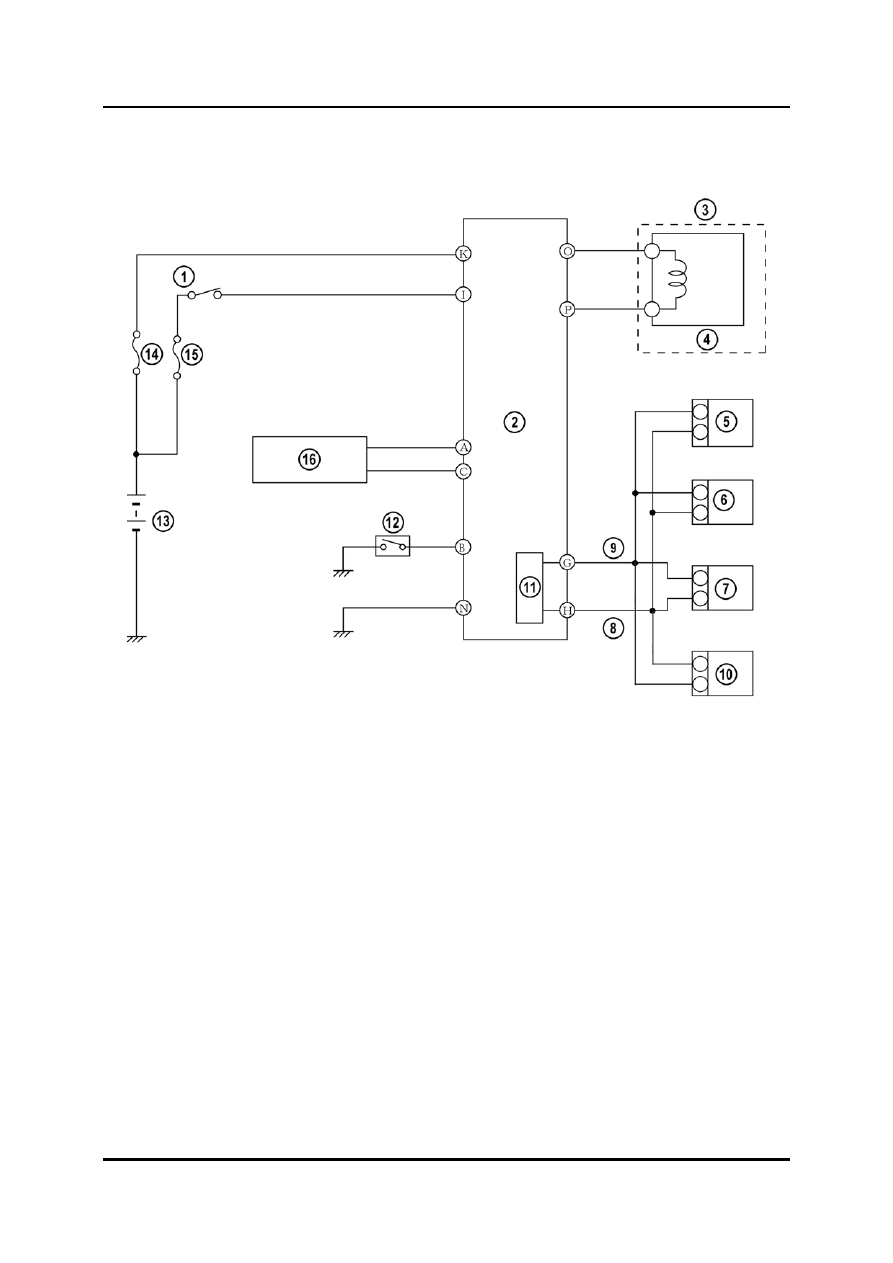

Электрическая схема системы управления приводом на 4 колеса





M6-MPS_03013



Выключатель зажигания 9

CAN_H

2 4WD

CM

10 Разъём передачи данных

Соединение с электронным

11

Управление CAN



управлением 12

Выключатель стояночного тормоза

Соленоид 4WD

13

Аккумуляторная батарея

Приборный щиток (предупредительная

14

Плавкий предохранитель ENG+B 10A



световая сигнализация) 15

Плавкий предохранитель METER 15A

6 DSC

HU/CM

16 Датчик температуры масла

7 PCM

  дифференциала

8 CAN_L





03-28

Трансмиссия / Мост

Диагностика

•

Когда ключ зажигания поворачивается в положение ON, 4WD CM начинает работу,
а предупредительная световая сигнализация 4WD горит в течение 3 сек, пока
система проверяет наличие разорванных цепей, отслеживает состояние
напряжения источника питания и проверяет наличие внутренних неисправностей.

•

Затем, как только система начинает работать, она проверяет через равные
промежутки времени режимы работы соленоида 4WD и датчика температуры
масла дифференциала, чтобы определить, нет ли там каких-либо неисправностей.

•

Если в ходе этих диагностических тестов обнаруживается какая-либо
неисправность, предупредительная световая сигнализация загорается в
соответствии с этой неисправностью, чтобы предупредить водителя, и
применяются функции отказобезопасности, а также в 4WD CM записывается DTC.

•

Если DTC записан, он не стирается, даже если входной/выходной сигнал
системной неисправности возвращается в норму при повороте ключа зажигания в
положение LOCK (двигатель в режиме OFF).

•

Поскольку коды DTC хранятся в энергонезависимой памяти внутри 4WD CM, они
не стираются даже при отключении аккумулятора. Поэтому после завершения
операций технического обслуживания необходимо очистить память.

•

Если функция обнаружения отказа определяет, что имеется неисправность, для
уведомления водителя загорается предупредительная световая сигнализация
4WD. Одновременно функция отказобезопасности приостанавливает управление,
чтобы гарантировать, что стабильность управления не потеряна.

•

Для облегчения диагностики обеспечиваются определённые коды DTC. Полная
проверка 4WD CM должна выполняться при помощи Списка напряжений на
контактах для справки, который можно найти в Руководстве по ремонту.



Таблица DTC



DTC

Место неисправности

Состояние предупр.

свет. сигнализации 4WD

Хранимые в

памяти DTC

Режим

управления

P1887

Пров одка системы

Св етится

X

Стоп

P1888

Датчик температуры масла
дифференциала

Св етится

X

Стоп

U0073

Ошибка св язи в  системе CAN

Св етится

X

Стоп

U0100

Система св язи PCM

Св етится

X

Стоп

U0121

Система св язи DSC

Св етится *1

X

Стоп *2





M6-MPS_03T002



*1 : Не горит, когда невозможно получить только сигнал запроса вращающего момента
соединения от DSC HU/CM.
*2 : Запрещён только встроенный контроль DSC, когда невозможно получить только сигнал
запроса вращающего момента соединения от DSC HU/CM.

Трансмиссия / Мост

Замечания:



03-30



Список сокращений



4WD 4-Wheel Drive


Привод на 4 колеса


A/C Air Conditioning


Система воздушного



Кондиционирования


ABS Antilock Brake System


Антиблокировочная



система тормозов


APP Accelerator Pedal Position


Положение педали



Акселератора


ATF

Automatic Transmission Fluid



Жидкость для
автоматической



коробки передач


BARO Barometric Pressure



Барометрическое давление



BDC Bottom Dead Center


Нижняя мертвая точка


CAN Controller Area Network


Локальная сеть



Контроллеров


CMP Camshaft Position


Положение



распределительного вала


CPP Clutch Pedal Position


Положение педали



Сцепления


DISI Direct Injection Spark Ignition


Электрическое зажигание



с прямым впрыском


DSC Dynamic Stability Control


Контроль динамической
устойчивости


DSC/HU/CM Dynamic Stability

Control/Hydraulic Unit/Control
Module



Гидравлический блок/Модуль
управления регулировки
динамической устойчивости

DTC Diagnostic Trouble Code


Диагностический код
неисправности


EBA Emergency Brake Assist


Помощь при экстренном
торможении


ECT Engine Coolant Temperature


Температура охлаждающей



жидкости двигателя


EGR Exhaust Gas Recirculation


Рециркуляция



отработавших газов


F/L Facelift


Незначительная
модернизация внешнего вида


GMR Giant Magneto Resistive


Гигантское магнитное



Сопротивление


GPS Global Positioning System


Глобальная система
определения
местонахождения


GND

Ground



Заземление


HO2S

Heated Oxygen Sensor



Подогреваемый кислородный
датчик


IAT

Intake Air Temperature



Температура всасываемого



Воздуха


KS

Knock Sensor



Датчик детонации


LHD Left Hand Drive


Левостороннее



Управление


LSD

Limited Slip Differential



Самоблокирующийся



Дифференциал
