Mazda 6 MPS. Руководство - часть 3





L3 Turbo

Двигатель

Технические характеристики

Рабочий объём

Дав ление сжатия

Открыт

До в .м.т. (°)

Закрыт

После н.м.т. (°)

Открыт

До н.м.т. (°)

Закрыт

После в .м.т. (°)

Впуск

Выпуск

Клапанный зазор

мм

Фазы
газораспределения

Односкатная

DOHC, с цепью прив .газораспред, 16 клапанов

2261

87,5 x 94,0

Техническая характеристика

L3 Turbo

Бензинов ый 4-тактный

Рядное, 4 цилиндра

9,5 : 1

1280 [250]

0-30

62-32

42

5

0,27-0,33 (холодный дв игатель)

0,22-0,28  (холодный дв игатель)

МЕХАНИЧЕСКАЯ ЧАСТЬ

КПа [об/мин]

Пункт

Тип
Расположение и число цилиндров
Камера сгорания
Система клапанов

мм

куб. см

Степень сжатия

Диаметр x ход

Впуск

Выпуск



M6-MPS_01T006



Конструкция головки блока цилиндров

•

После внедрения прямого впрыска в настоящий момент конструкция головки блока
цилиндров имеет установочные отверстия, которые позволяют форсункам
достигать камер сгорания.





M6-MPS_01003



1  Угол расхождения между клапанами

3 Выпускной канал

2  Впускной канал



01-2

Двигатель L3

Turbo

Структурный вид головки блока цилиндров



M6-MPS_01004



1  Установочное отверстие топливной

форсунки

2 Камера сгорания



L3 Turbo

Двигатель

Конструкция прокладки головки блока цилиндров

•

Внедрена четырёхслойная металлическая прокладка головки блока цилиндров



M6-MPS_01005





1  Бортовая накладка

3 Бортовая накладка

2  Регулировочная шайба





01-4

Двигатель L3

Turbo

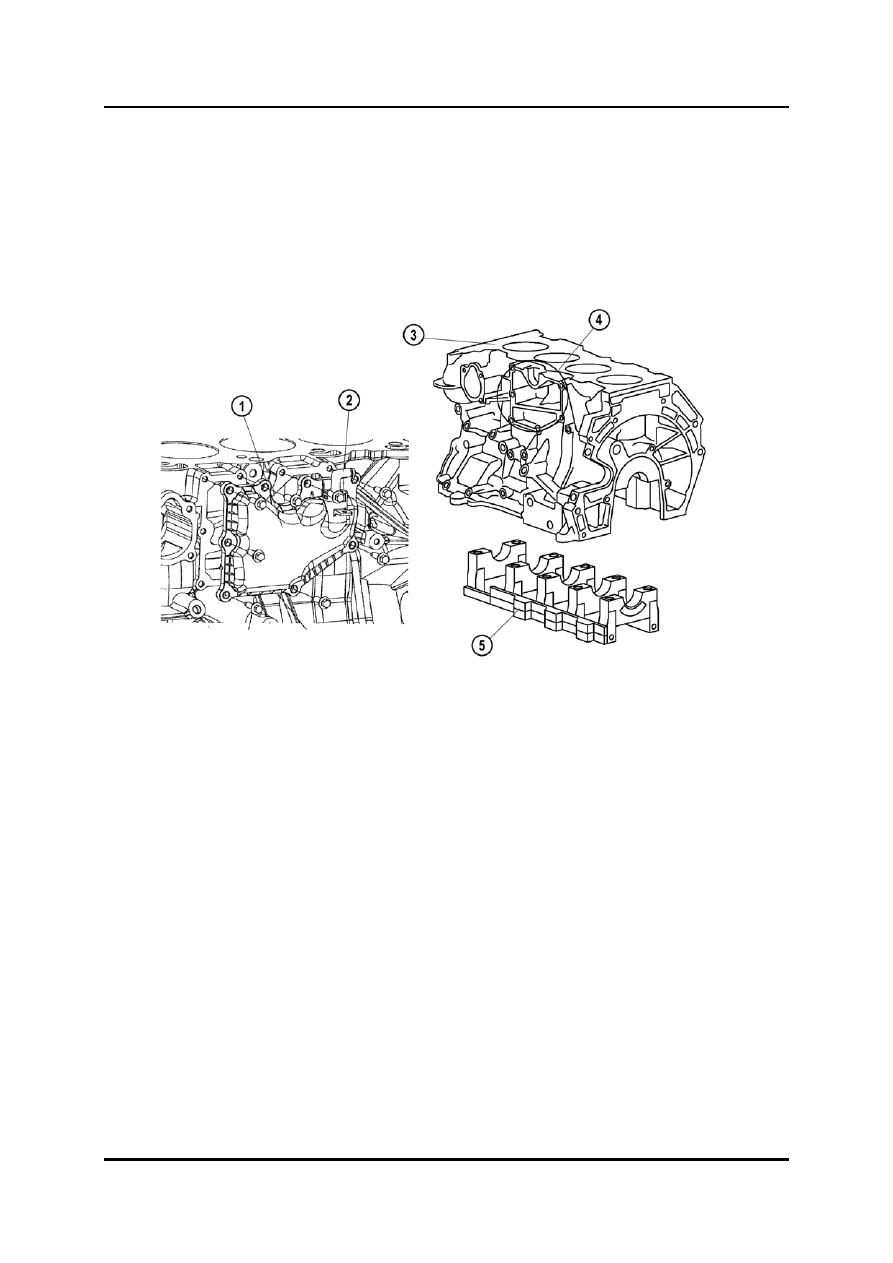

Конструкция блока цилиндров

•

Блок цилиндров выполнен из алюминиевого сплава, который отливается с
чугунными вкладышами, что увеличивает тепловое излучение и уменьшает вес.

•

Блок цилиндров имеет крышку маслоочистителя со встроенным клапаном PCV
(Positive Crankcase Ventilation = принудительная вентиляция картера) со стороны
воздухозаборника.







M6-MPS_01006



1  Крышка маслоочистителя

4 Крепление крышки маслоочистителя

2  Клапан PCV

5 Крышка коренного подшипника

3  Блок цилиндров
