Кузов и доп. оборудование

Системы освещения

Системы освещения

Общие характеристики

•

Конструкция и принцип работы систем освещения, по сути, перенесены из
современной модели Mazda3, за исключением следующих особенностей:

–

Для автомобилей 4SD добавлен светодиодный стоп-сигнал/задний габаритный
фонарь (в зависимости от класса автомобиля)

–

Модуля управления автоматическим выравниванием фар, подключённого к
DLC-2 (аналогичного модулю в модели Mazda5)

–

Добавлена процедура инициализации модуля управления автоматическим
выравниванием фар (аналогичная процедуре в модели Mazda5)



Система автоматического выравнивания фар

Расположение деталей





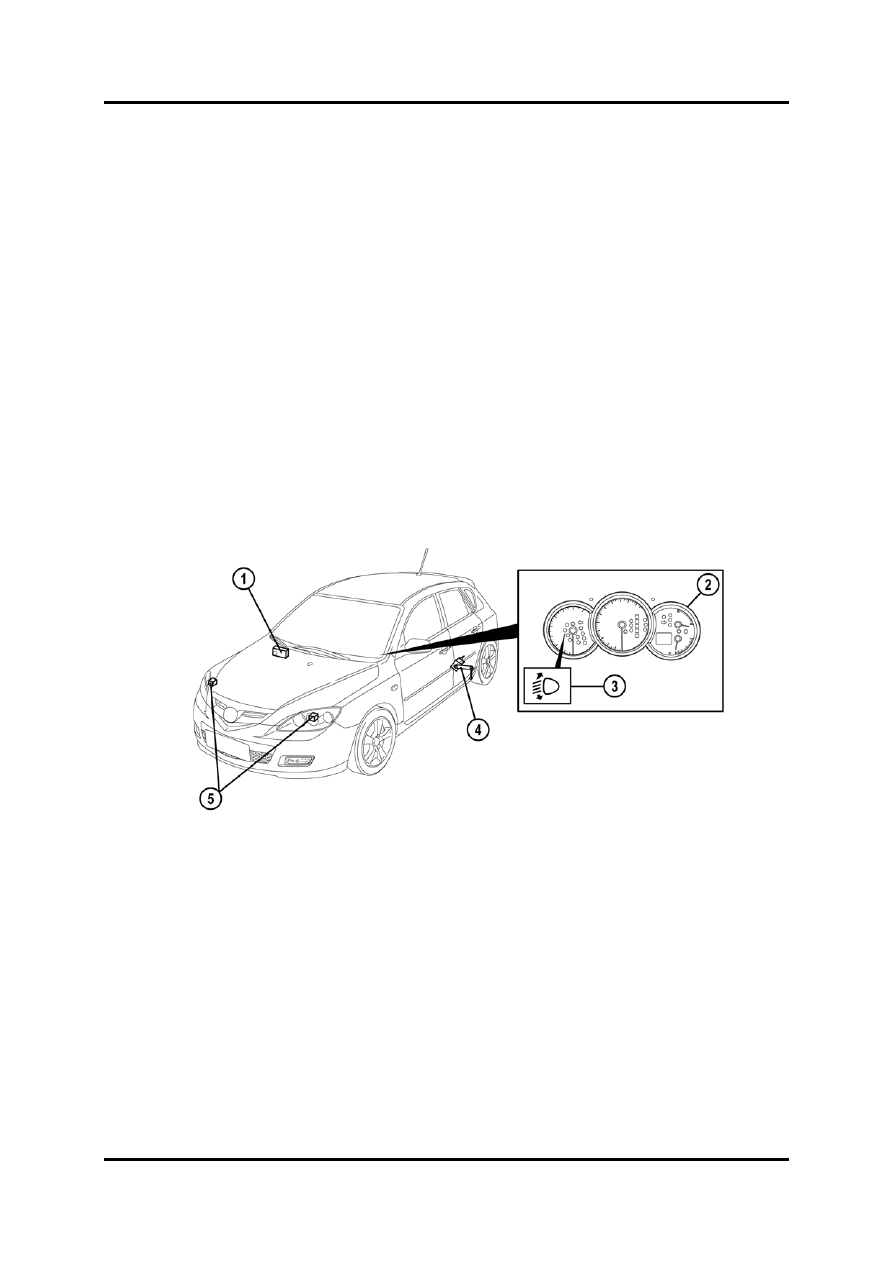

M3FL_09008



1  Модуль управления автоматическим

4  Датчик автоматического выравнивания

  выравниванием 5

Привод выравнивания фар

2  Приборный щиток



3  Световое предупреждение



  автоматического выравнивания





Обучение обслуживанию Mazda3 F/L

09-23

Системы освещения

Кузов и доп. оборудование

Электрическая схема

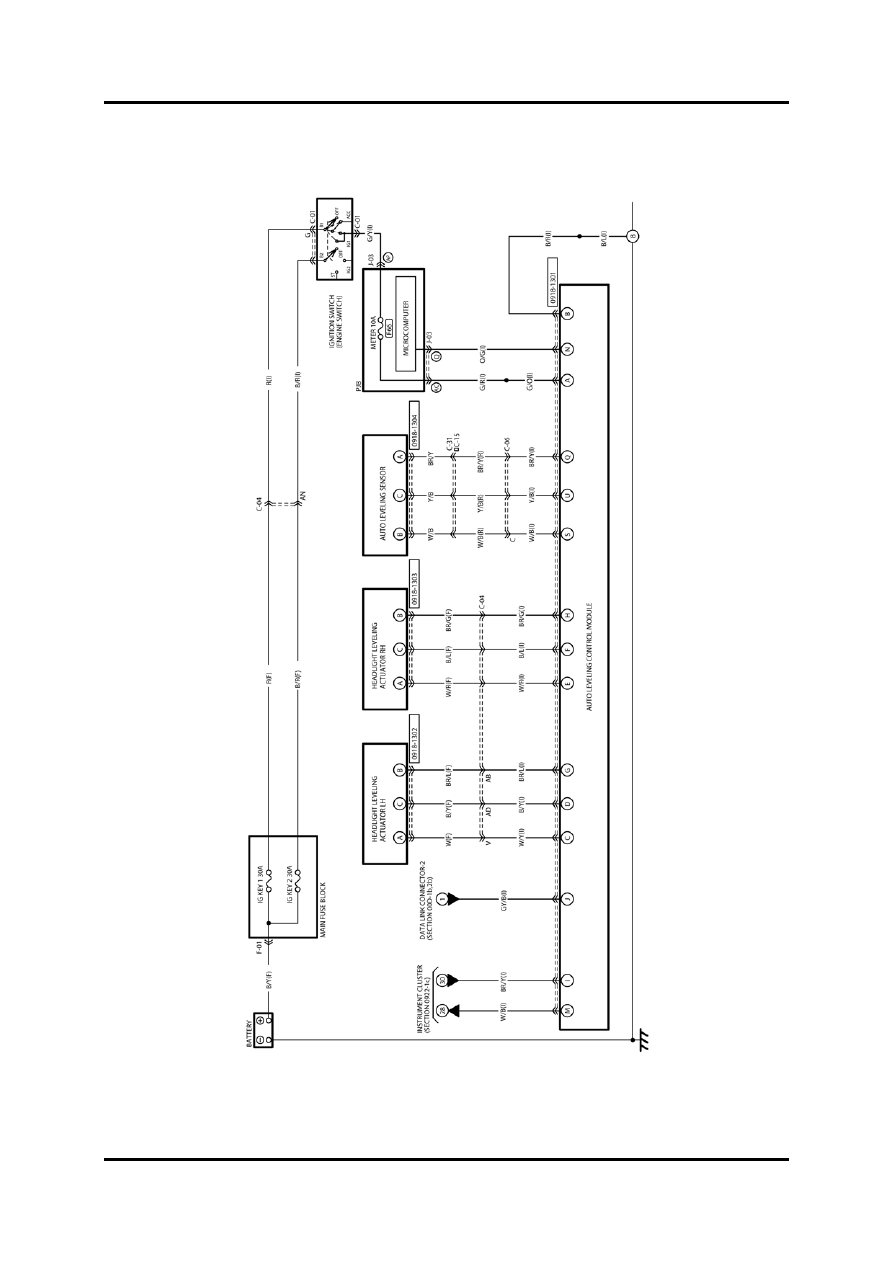

M3FL_09009



09-24

Обучение обслуживанию Mazda3 F/L

Кузов и доп. оборудование

Системы освещения

Процедура инициализации модуля управления автоматическим
выравниванием

•

Добавлена процедура инициализации модуля управления автоматическим
выравниванием фар. Когда эта процедура запускается, модуль управления
автоматическим выравниванием определяет высоту ненагруженного автомобиля
посредством сигнала датчика автоматического выравнивания и сохраняет его как
эталонное значение в памяти модуля управления.

•

Модуль управления автоматическим выравниванием следует инициализировать,
когда выполнена любая из следующих процедур:

–

Замена переднего комбинированного фонаря

–

Замена модуля управления автоматическим выравниванием

–

Снятие/установка датчика автоматического выравнивания

–

Замена приборного щитка

–

Замена PJB

–

Замена подвески или работы, которые влияют на вес автомобиля


•

Чтобы запустить процедуру инициализации модуля управления автоматическим
выравниванием, подключите к автомобилю M-MDS и выберите опцию
Toolbox

ElectricalExterior LightingHeadlampAuto-leveling Sensor Re-zero

Procedure (Панель инструментов

Внешнее освещениеФараПроцедура

обнуления датчика автоматического выравнивания)


ПРИМ: В том случае, если процедура инициализации с помощью M-MDS невозможна,

её также можно выполнить, подключив клемму B на DLC-2 к массе (за
подробной процедурой обратитесь к руководству по ремонту).




Обучение обслуживанию Mazda3 F/L

09-25

Развлечения

Кузов и доп. оборудование

Развлечения

Общие характеристики

•

Конструкция и принцип работы системы развлечений, по сути, перенесены из
современной модели Mazda3, за исключением следующих особенностей:

–

Введён блок звуковоспроизведения с дисководом для жёстких музыкальных
дисков объёмом 20 Гбайт (аналогичный дисководу в модели Mazda5).



Аудиосистема

Технические характеристики музыкального дисковода для жёстких дисков



Позиция

Характеристика

Ёмкость HDD

20 Гбайт

Метод компресс. сигнала воспроизведения

Закодированный MP3

Максимум записываемых дорожек

3000

Максимум записываемых альбомов

999

Возможность регистрации
избранных дорожек

Число избранных списков: 4

Число регистрируемых дорожек на один список: 100

Возможность регистрации категорий

Число категорий: 5

Число регистрируемых альбомов на одну категорию: 999

M3FL_T09008
