Mazda 3 Facelift. Руководство - часть 18

Кузов и доп. оборудование

Развлечения

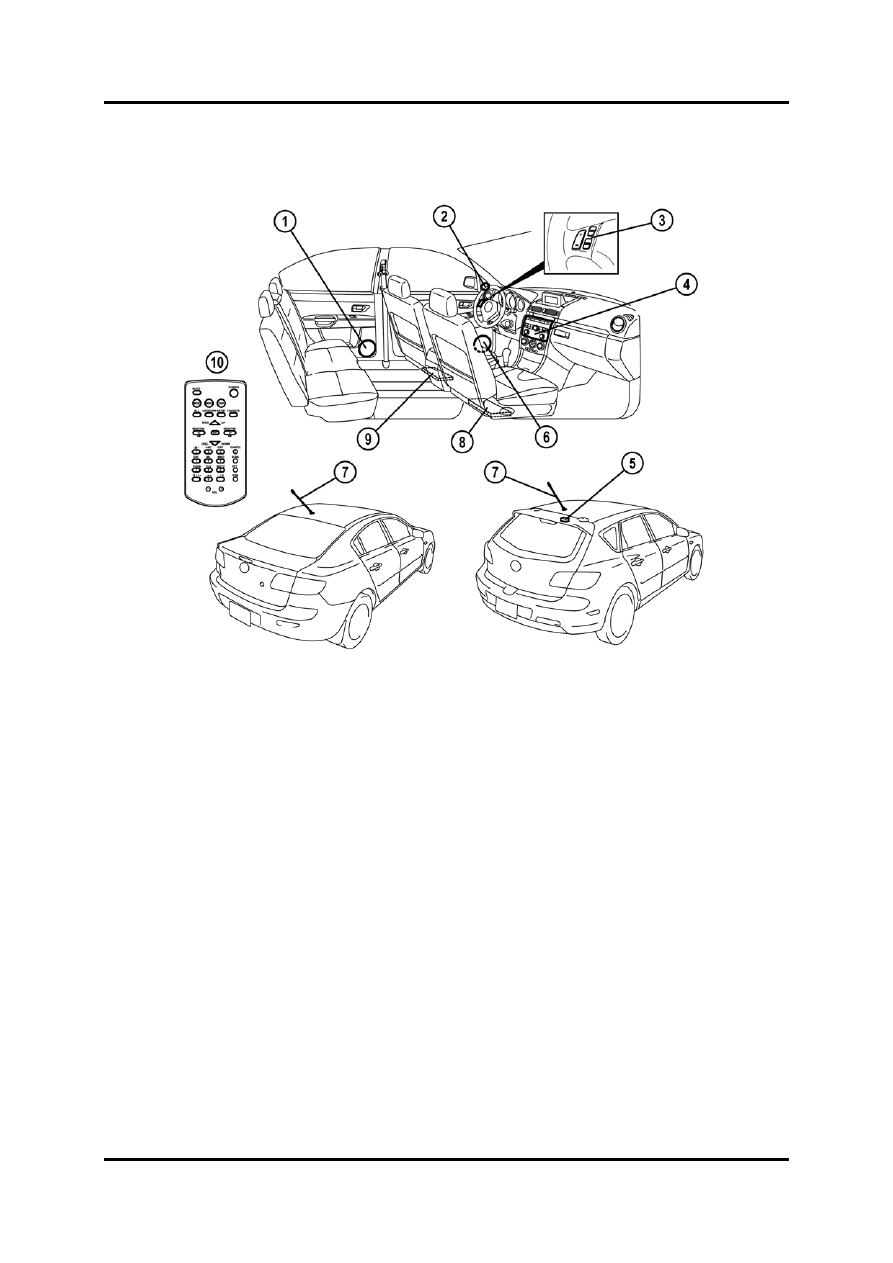

Расположение деталей





M3FL_09014



1  Динамик задней двери 6

Динамик передней двери

2  Передний высокочастотный динамик 7

Антенна на крыше

3  Переключатели для управления

8  Низкочастотный динамик

  аудиосистемой 9

Усилитель звука

4  Блок звуковоспроизведения 10

Дистанционное управление

5  Ёмкость для верхнего фонаря стоп-

  сигнала (только для автомобилей 5HB)







Обучение обслуживанию Mazda3 F/L

09-27

Развлечения

Кузов и доп. оборудование

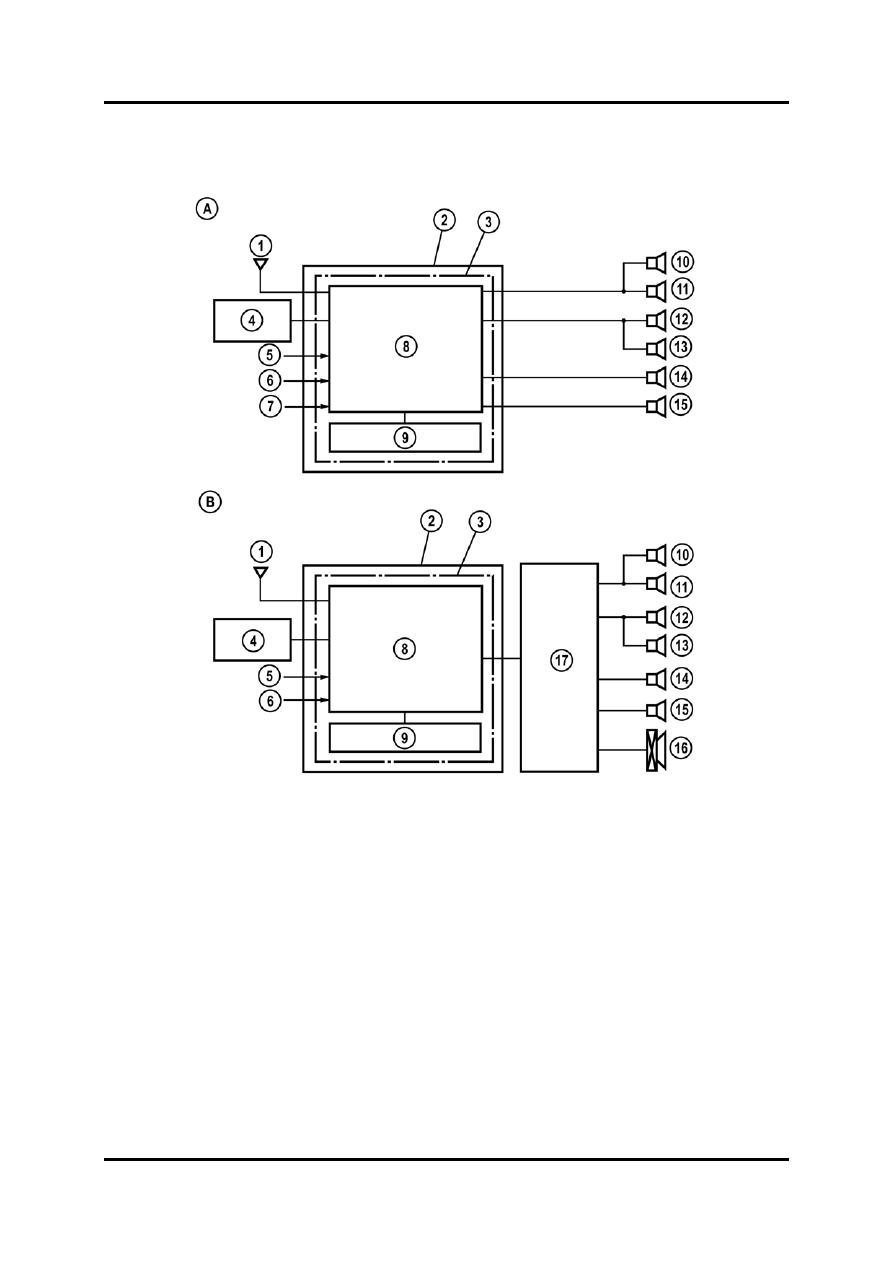

Общий вид системы





M3FL_09010



A  Стандартная аудиосистема B

Аудиосистема Bose

1  Антенна 9

Нижний модуль (без музыкального

2  Модуль центрального приборного

  HDD)

  щитка (встроен в блок

10  Передний высокочастотный динамик

  звуковоспроизведения) 11

Динамик передней двери (правый)

3  Блок звуковоспроизведения 12

Динамик передней двери (левый)

4  Переключатели для управления

13  Передний высокочастотный динамик

  аудиосистемой

  (левый)

5  Сигнал TNS

14  Динамик задней двери (правый)

6  VSS 15

Динамик задней двери (левый)

7  Дистанционное управление (с

16  Низкочастотный динамик

  музыкальным HDD)

17  Усилитель звука

8  Блок Bose





09-28

Обучение обслуживанию Mazda3 F/L

Кузов и доп. оборудование

Развлечения

Блок звуковоспроизведения

•

Имеется блок звуковоспроизведения с музыкальным HDD (Hard Disk Drive =
дисковод для жёстких дисков), т.е., можно записывать альбомы с проигрывателя
компакт-дисков, сохранять их на жёстком диске в формате MP3 и воспроизводить.
Работа аналогична работе в модели Mazda5.


ПРИМ: Дополнительную информацию можно найти в Учебном руководстве «Mazda5»

(NMT-007).


•

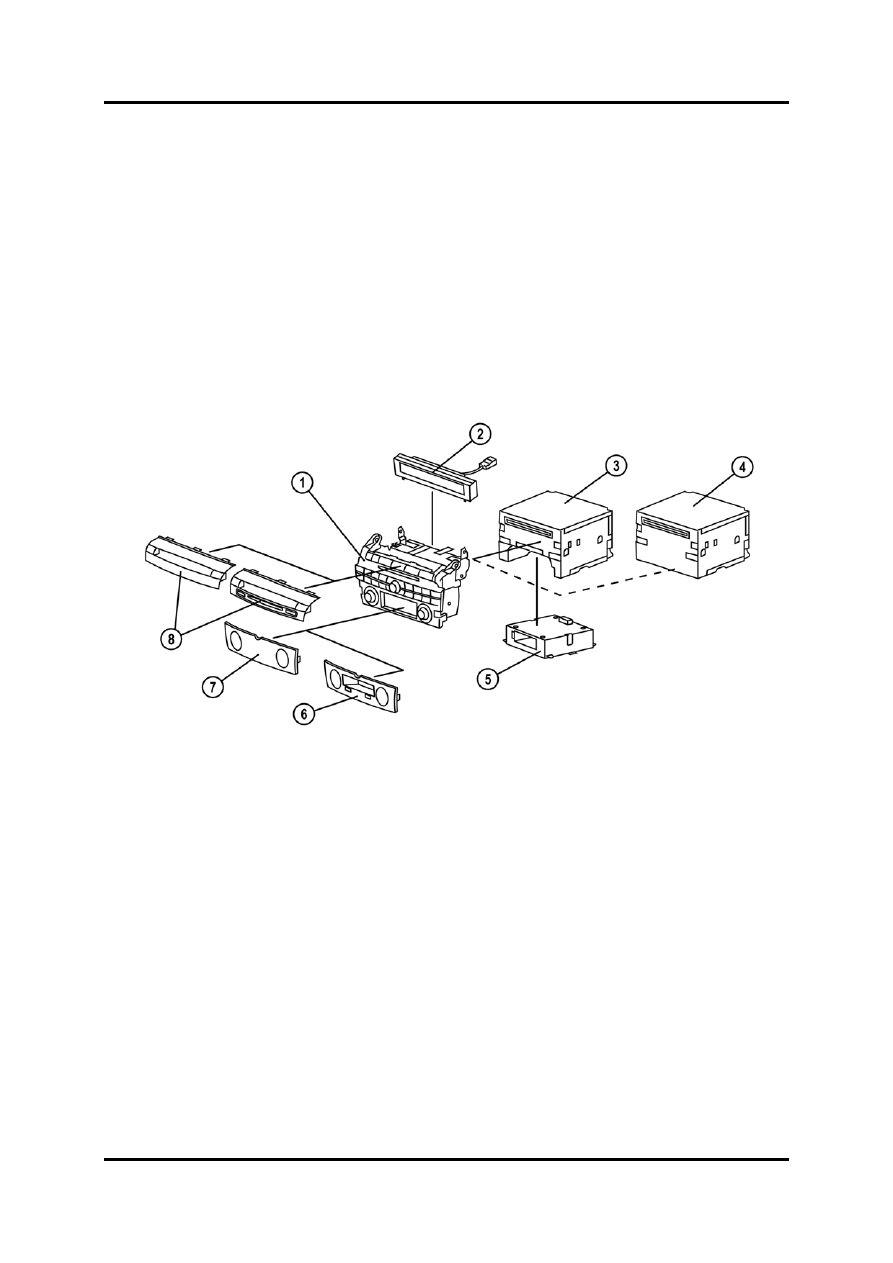

В зависимости от того, оборудован ли блок звуковоспроизведения музыкальным
HDD, базовый блок будет отличаться.





M3FL_09011



1  Модуль центрального приборного

5  Нижний модуль

  щитка 6

Крышка (с нижним модулем)

2  Информационный дисплей 7

Крышка (без нижнего модуля)

3  Базовый блок (без музыкального HDD)

8  Крышка

4  Базовый блок (с музыкальным HDD)







Обучение обслуживанию Mazda3 F/L

09-29

Приборы/Инф. система

Кузов и доп. оборудование

Приборы/Информационная система водителя

Общие характеристики

•

Конструкция и принцип работы системы контрольно-измерительных
средств/информирования водителя, по сути, перенесены из современной модели
Mazda3, за исключением следующих особенностей:

–

Для приборного щитка добавлена процедура записи в счётчик общего пробега
(подобная процедуре в модели Mazda5)

–

Добавлены данные стоп-кадра, предоставляющие информацию о состоянии
управления приборного щитка в случае неисправности

–

Система напоминания ремня безопасности со стороны водителя заменена
системой напоминания передних ремней безопасности

–

Введена система напоминания задних ремней безопасности (аналогичная
системе в модели Mazda6 F/L)



Приборный щиток

Общий вид

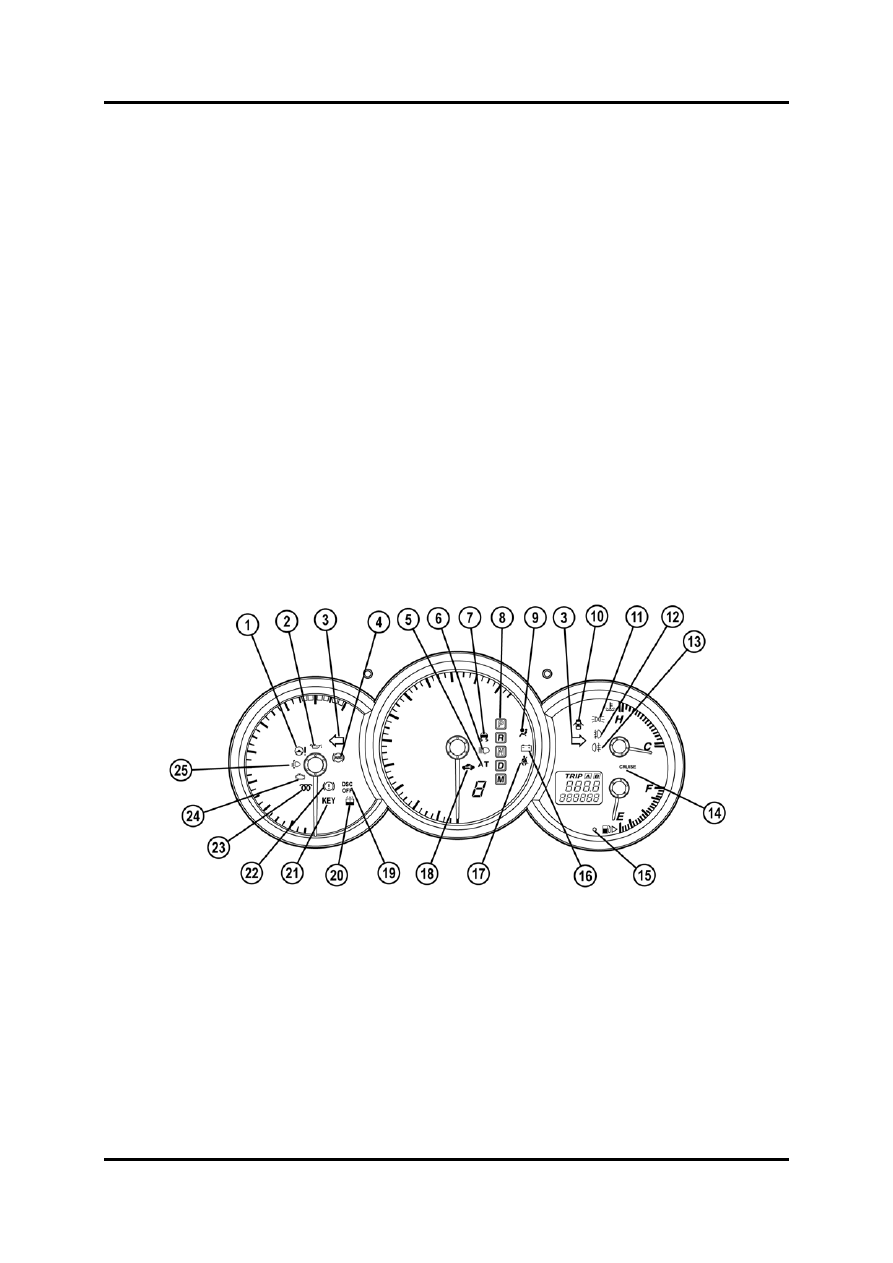

M3FL_09015
