Mazda 3 Facelift. Руководство - часть 15





Кузов и доп. оборудование

Безопасность и замки

Работа

•

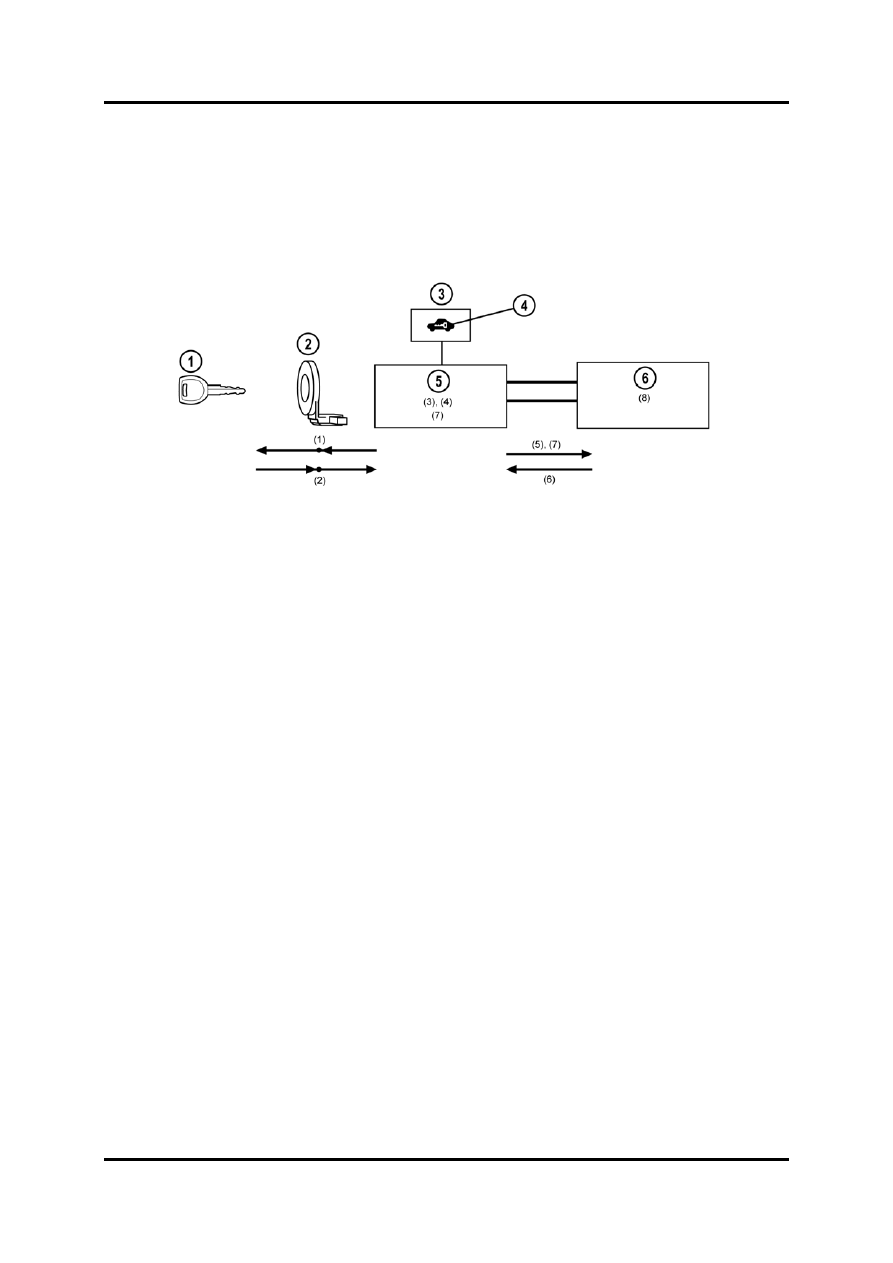

В автомобилях с Усовершенствованной системой «бесключевого» входа и запуска
управление системой иммобилайзера осуществляется модулем «бесключевого»
управления. Ключи содержат уникальный ID-номер, который запрограммирован в
модуле «бесключевого» управления и в PCM.





M3FL_09007



1  Ключ (с встроенным

4  Лампочка безопасности

  приёмопередатчиком) 5

Модуль «бесключевого» управления

2  Рамочная антенна 6

PCM

3  Приборный щиток





Обучение обслуживанию Mazda3 F/L

09-15

Безопасность и замки

Кузов и доп. оборудование



НЕУДОВЛЕТВОРИТ.
РЕЗУЛЬТАТ

УДОВЛЕТВОРИТ. РЕЗУЛЬТАТ

НЕУДОВЛЕТВОРИТ.
РЕЗУЛЬТАТ

УДОВЛЕТВОРИТ. РЕЗУЛЬТАТ

5. Модуль "бесключевого" управления запрашивает данные
    для проверки из PCM.

6. PCM отсылает данные C* в модуль "бесключ." управления.

НЕУДОВЛЕТВОРИТ.
РЕЗУЛЬТАТ

УДОВЛЕТВОРИТ. РЕЗУЛЬТАТ

Запуск двигателя разрешён
(лампочка безопасности выключ. прибл. через 3 сек).

Выключатель зажигания поворачивается из полож. LOCK
(ACC) в полож. ON (START) (лампочка безопасности горит).

3. Модуль "бесключевого" управления проверяет
    соответствие полученного ID-номера ключа ранее
    зарегистрированным ID-номерам ключей.

1. Модуль "бесключевого" управления отсылает данные A* в
    ключ (приёмопередатчик) через рамочную антенну.

2. Ключ (приёмопередатчик) вычисляет данные B из получ.
    данных A и отсылает уникальный ID-номер ключа в модуль
    "бесключевого" управления через рамочную антенну.

M3FL_T09004

8. PCM делает расчёт с использованием полученных данных
    D и сравнивает его с отосланными данными C.

Запуск двигателя не разрешён.
После обнаруж. ошибки (такой как
несовпадение или неисправность),
лампочка безопасности горит или
непрерывно мигает приблизит.
1 мин, а затем показывает DTC 10
раз подряд.

4. Модуль "бесключ." упр. делает расчёт с использованием
    получ. данных B и сравнивает его с отосланн. данными A.

7. Модуль "бесключевого" управления рассчитывает данные
    D из получ. данных C и отсылает их в PCM.

*: Данные A и C - каждый раз разные случайные значения.






09-16

Обучение обслуживанию Mazda3 F/L

Кузов и доп. оборудование

Безопасность и замки

Замена элементов системы иммобилайзера



Операция

Необходимая подготовка

Требуемое действие

Добвление ключей/ключей-
карт (имеются два
или более
запрограммированных
ключа/ключа-карты)

• Два или более
  запрограммированных ключей/
  ключей-карт.
• Программируется один или
  несколько ключей/ключей-карт.

• Можно выполнить без M-MDS, при условии, что
  задействована функция "Программирование
  запасных ключей клиента".
• Если функция "Программир. запасных ключей
  клиента" отключена, выполните следующую
  процедуру при помощи M-MDS:
  Прграммирование дополнит. ключа зажигания/
  Программирование дополнит. ключа-карты

Добавление ключей/ключей-
карт (имеется один запро-
граммир. ключ/ ключ-карта
или нет ни одного)

• Программируется один
  или несколько ключей/
  ключей-карт.

• Выполните след. процедуру при помощи M-MDS:
   Программирование дополнит. ключа зажигания/
   Программирование дополнит. ключа-карты

Удаление ID-номеров
ключей

• Программируется два или
   или более ключа.

• Следует собрать и запрограммировать все
  ключи автомобиля.
• Выполните след. процедуру при помощи M-MDS:
  Стирание кода ключа зажигания

Удаление ID-номеров
ключей

• Программируется один
  или несколько ключей-карт.

• Следует собрать и запрограммировать
  все ключи автомобиля.
• Выполните след. процедуру при помощи M-MDS:
  Стирание кода ключа-карты

Замена PCM

• Новый PCM.
• Программируемые ключи
  (два или более).

• Следует собрать и запрограммировать
  все ключи автомобиля.
• Выполните след. процедуру при помощи M-MDS:
  Сброс параметров в исходное значение

Замена блока
ограничителя
угла поворота

• Нов. блок огр.угла поворота.
• Один программируемый ключ-
  карта.
• Программируемые ключи
  (два или более).

• Выполните след процедуры при помощи M-MDS
  в укзанном порядке:
  1. Стирание кода ключа зажигания
  2. Программир. блока огарничит. угла поворота

Замена модуля
"бесключевого"
управления

• Новый модуль
  "бесключ." управления.
• Программируемые
  ключи-карты (один или
  более).
• Программируемые ключи
  (два или более).

• Следует собрать и запрограммировать все
  ключи и ключи-карты автомобиля.
• Выполните след. процедуры при помощи
  M-MDS в указанном порядке:
  1. Стирание кода ключа зажигания
  2. Сброс параметров в исходное значение
  3. Стирание кода ключа-карты
  4. Программир.блока ограничит.угла поворота

Замена приборного
щитка

• Новый приборный щиток.

• Не требуется программирования или установки
  в исходное состояние системы иммобилайзера.

Замена рамочной
антенны

• Новая рамочная антенна.

• Не требуется программирования или установки
  в исходное состояние системы иммобилайзера.

M3FL_T09005






Обучение обслуживанию Mazda3 F/L

09-17

Безопасность и замки

Кузов и доп. оборудование

Бортовая система диагностики

•

Бортовая система диагностики состоит из следующих функций:

–

Самотестирования

–

Контроля PID

–

Имитационной проверки

Самотестирование

•

Функция самотестирования позволяет отображать коды DTC
Усовершенствованной системы «бесключевого» входа и запуска. Чтобы выполнить
это, подключите к автомобилю M-MDS и выберите опцию Toolbox

Self

Test

Modules RKE (Панель инструментовСамотестирование

Модули

RKE)


Контроль PID

•

Функция контроля PID позволяет отслеживать параметры PID
Усовершенствованной системы «бесключевого» входа и запуска. Чтобы выполнить
это, подключите к автомобилю M-MDS и выберите опцию Toolbox

Datalogger

Modules

RKE (Панель инструментовРегистратор данныхМодулиRKE)



PID

Описание

Единица/

Состояние

DTC_CNT

Число непрерывных кодов DTC

-

RPM

Частота вращения коленчатого вала двигателя

Об/мин

VSS

Скорость автомобиля

Км/час

VPWR

Напряжение питания

В

NUMCARD

Число запрограммированных ключей-карт

-

NUMKEY

Число запрограммированных ID-номеров ключей

-

DRSW_D

Выключатель двери (дверь водителя)

ОТКРЫТО/

ЗАКРЫТО

DRSW_ALL

Выключат. дверей (все двери и задння
поднимающ. дверь)

ОТКРЫТО/

ЗАКРЫТО

REQ_SW_D

Датчик запроса (дверь водителя)

Вкл/Выкл

REQ_SW_P

Датчик запроса (дверь пассажира)

Вкл/Выкл

REQ_SW_BK

Датчик запроса (крышка багажника/задн.
поднимающ. дверь)

Вкл/Выкл

LOCK_SW_D

Выключатель жёсткого соединения дверей

Вкл/Выкл

IMMOBI

Поставлена ли система иммобилайзера

Вкл/Выкл

TR/LG_SW

Выключат.защёлки крышки багажн./откид.двери
багаж.отдел.

ОТКРЫТО/

ЗАКРЫТО

IG_KEY_IN

Датчик оповещения о ключе

Ключ вставлен/

Ключ не вставлен

IG_SW_ST

Выключатель зажигания (Нажимной выключатель)

Нажат/

Не нажат

BUZZER

Зуммер "бесключевого" управления

Вкл/Выкл

PWR_IG1

Электропитание (положение IG1)

Вкл/Выкл

PWR_ACC

Электропитание (положение ACC)

Вкл/Выкл

M3FL_T09002



09-18

Обучение обслуживанию Mazda3 F/L
