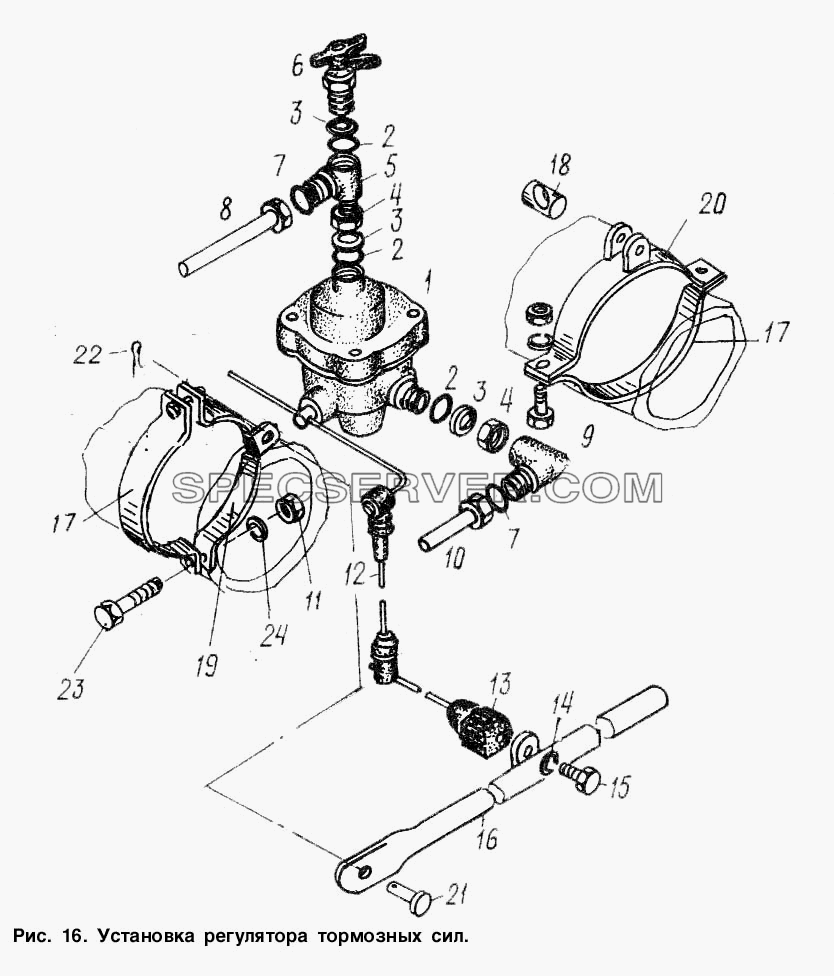

Запчасти: Установка регулятора тормозных сил для МАЗ-9506

Установка регулятора тормозных сил для МАЗ-9506 (список запасных частей)

Установка регулятора тормозных сил для МАЗ-9506 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 105.069.05-000 У 1 Клапан контрольного вывода
- 433.302 000.0 Упругий элемент
- 475.701.051.0 Регулятор тормозных сил
1 100-3533010 Регулятор тормозных сил
2 020-025-30-2-3 Кольцо
3 376145 Шайба 22
4 374939 Гайка М22х1,5-6Н
5 403062 Тройник
6 100-3515310 Клапан контрольного вывода
7 008-011-19-2-3 Кольцо
8 9506-3506276 Трубка
9 402741 Угольник
10 9506-3506277 Трубка
11 250512 Гайка М10-6Н
12 9506-3533028 Тяга
13 100-3533110 Упругий элемент
14 252157 Шайба 124
15 201538 Болт М12-6gх25
16 9506-3533033 Штанга
17 9389-3533039-10 Хомут
18 9389-3533072 Ось
19 9389-3533030-10 Хомут
20 9389-3533025-10 Хомут
21 260054 Палец 10х20
22 258039 Шплинт 3,2х20
23 201509 Болт М10-6gх60
24 252136 Шайба 10.ОТ

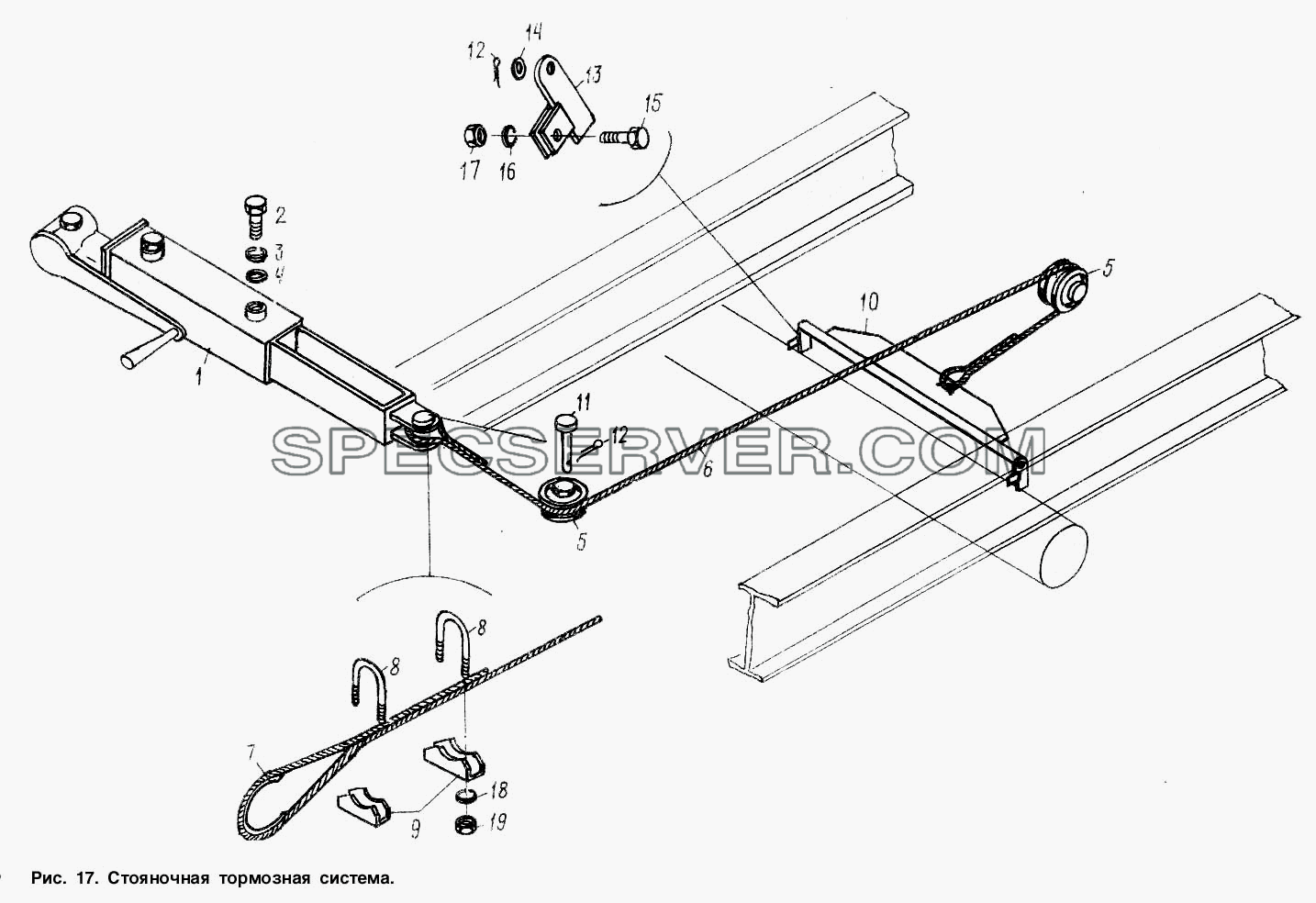

Запчасти: Стояночная тормозная система для МАЗ-9506

Стояночная тормозная система для МАЗ-9506 (список запасных частей)

Стояночная тормозная система для МАЗ-9506 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9398-3508210-10 Привод в сборе
2 201495 Болт М10-6gх20
3 252156 Шайба 10Л
4 252006 Шайба 10
5 938-3508099 Ролик
6 9397-3508254-10 Канат
7 5247Б-3508468 Коуш троса
8 938-3508246 Стремянка
9 9397-3508242 Пластина
10 93866-3508100 Балансир
11 260061 Палец 10х38
12 258039 Шплинт 3,2х20
13 8378-3508266 Кронштейн
14 252016 Шайба 14
15 201544 Болт М12-6gх40
16 252137 Шайба 12.ОТ
17 250514 Гайка М12-6Н
18 252135 Шайба 8Т
19 250510 Гайка М8-6Н

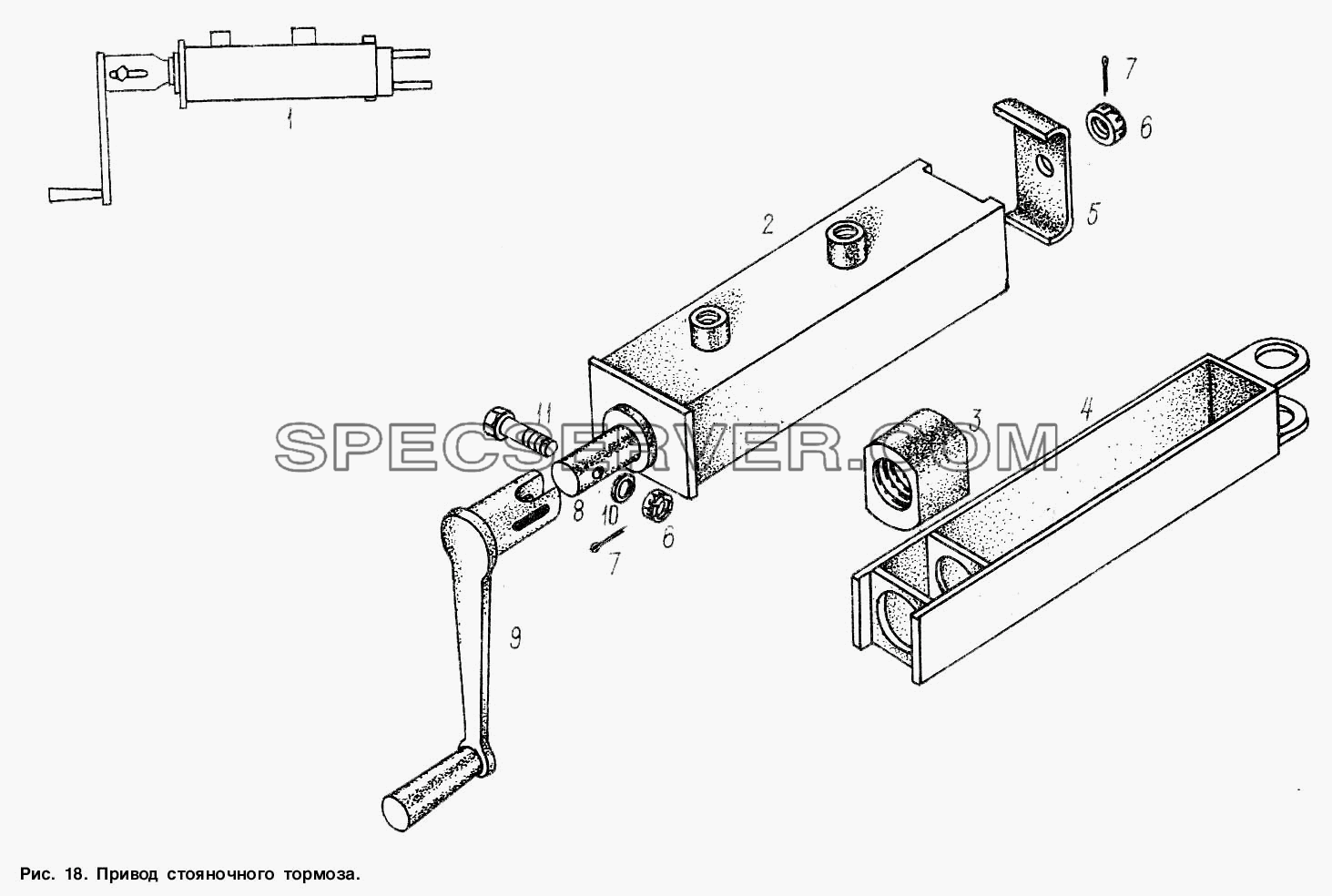

Запчасти: Привод стояночного тормоза для МАЗ-9506

Привод стояночного тормоза для МАЗ-9506 (список запасных частей)

Привод стояночного тормоза для МАЗ-9506 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
1 9398-3508210-10 Привод в сборе
2 8926-3508211 Корпус
3 8925-3508221 Гайка
4 8378-3508216 Кронштейн
5 8925-3508242 Пластина
6 250976 Гайка М10х1-5Н6Н
7 258025 Шплинт 2,5х20
8 9398-3508213 Винт
9 938-3508230-Б Рукоятка
10 252007 Шайба 12
11 205448 Болт 2М10х1-6gх60

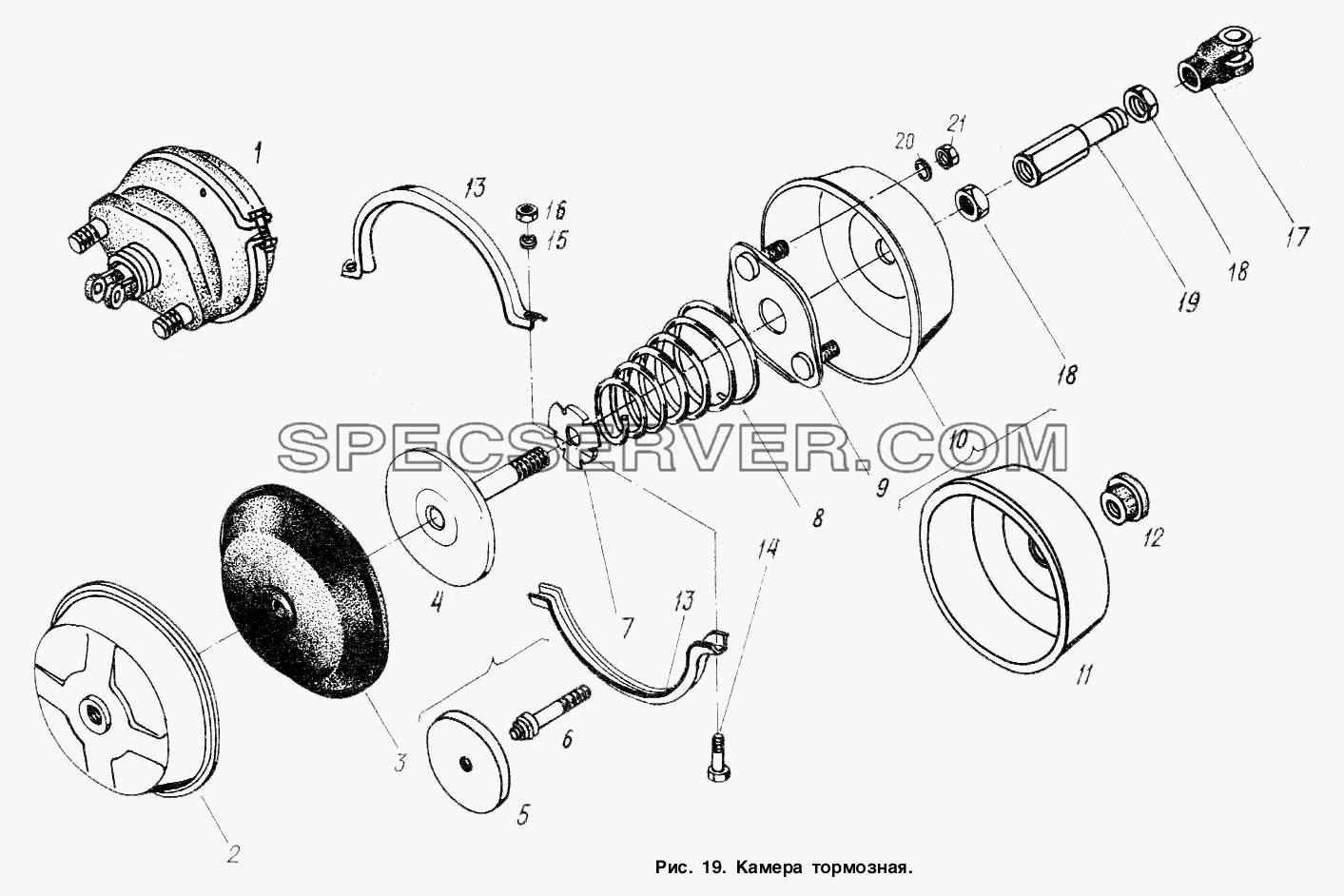

Запчасти: Камера тормозная для МАЗ-9506

Камера тормозная для МАЗ-9506 (список запасных частей)

Камера тормозная для МАЗ-9506 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 5336-3519210 Камера тормозная передняя
- 5336-3519211 Камера тормозная
1 93865-3519110 Камера тормозная
2 100-3519240 Крышка
3 100-3519250 Мембрана
4 100-3519230 Шток в сборе
5 100-3519235-10 Диск
6 100-3519034-10 Шток
7 100-3519458 Тарелка пружины
8 100-3519254 Пружина (459135)
9 100-3519225 Фланец
10 100-3519221 Корпус в сборе
11 100-3519224 Корпус
12 100-3519222 Фиксатор
13 100-3519246 Хомут
14 301550 Болт М8-6g
15 305890 Шайба 8 Т
16 250510 Гайка М8-6Н
17 100-3519238 Вилка
18 250634 Гайка М14х1,5-6Н
19 93865-3519118 Переходник
20 252139 Шайба 16.ОТ
21 250561 Гайка М16х1,5-6Н

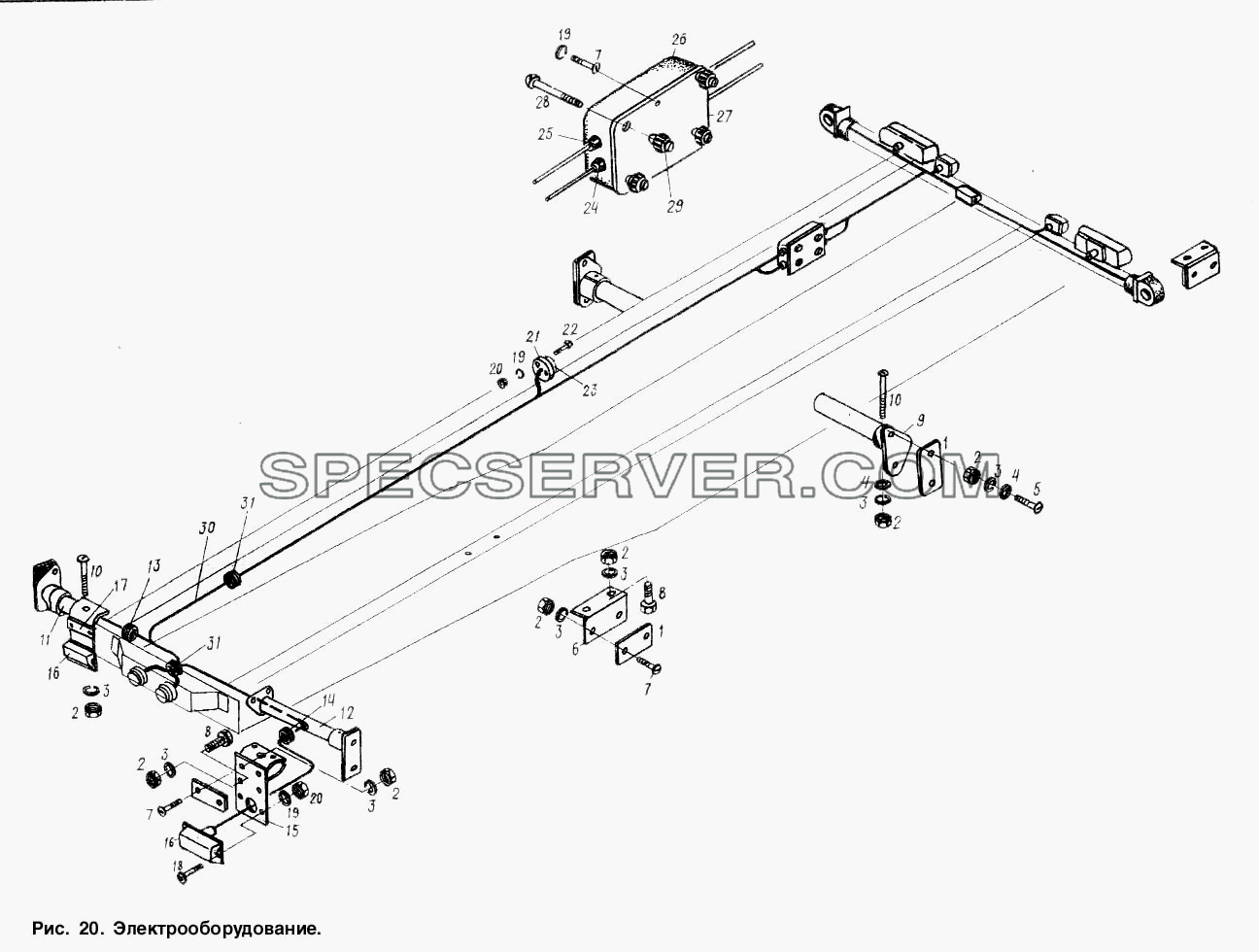

Электрооборудование для МАЗ-9506 (список запасных частей)

Электрооборудование для МАЗ-9506 (список запасных частей)

Электрооборудование для МАЗ-9506 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- 24.3723001 Розетка переносной лампы
1 3212.3731 Световозвращатель
2 250508 Гайка М6-6Н
3 252134 Шайба 6Т
4 252004 Шайба 6
5 220107 Винт М6-6gх20
6 9506-8208018 Кронштейн
7 220105 Винт М6-6gх16
8 201418 Болт М6-6gх16
9 64227-8208022 Кронштейн световозвращателя
10 210368 Болт М6-6gх70
11 9506-3712008 Кронштейн правый
12 9506-3712009 Кронштейн левый
13 503-3408020 Втулка
14 200-3802045 Втулка
15 9506-3712014 Кронштейн
16 16.3712010 Фонарь габаритный передний
17 3222.3731 Световозвращатель
18 220082 Винт М5-6gх20
19 252133 Шайба 5Т
20 250464 Гайка М5-6Н
21 500А-3724152 Чехол защитный
22 231590 Винт 2М5-6gх40
23 ПС400-3723200 Розетка переносной лампы
24 6422-3724538 Уплотнитель
25 6422-3724539 Уплотнитель
26 64221-3724514 Основание
27 6422-3724530 Крышка
28 373800 Винт М6-6gх44
29 6422-3724544 Гайка
30 9506-3724030 Жгут по лонжерону
31 500-1015079 Втулка

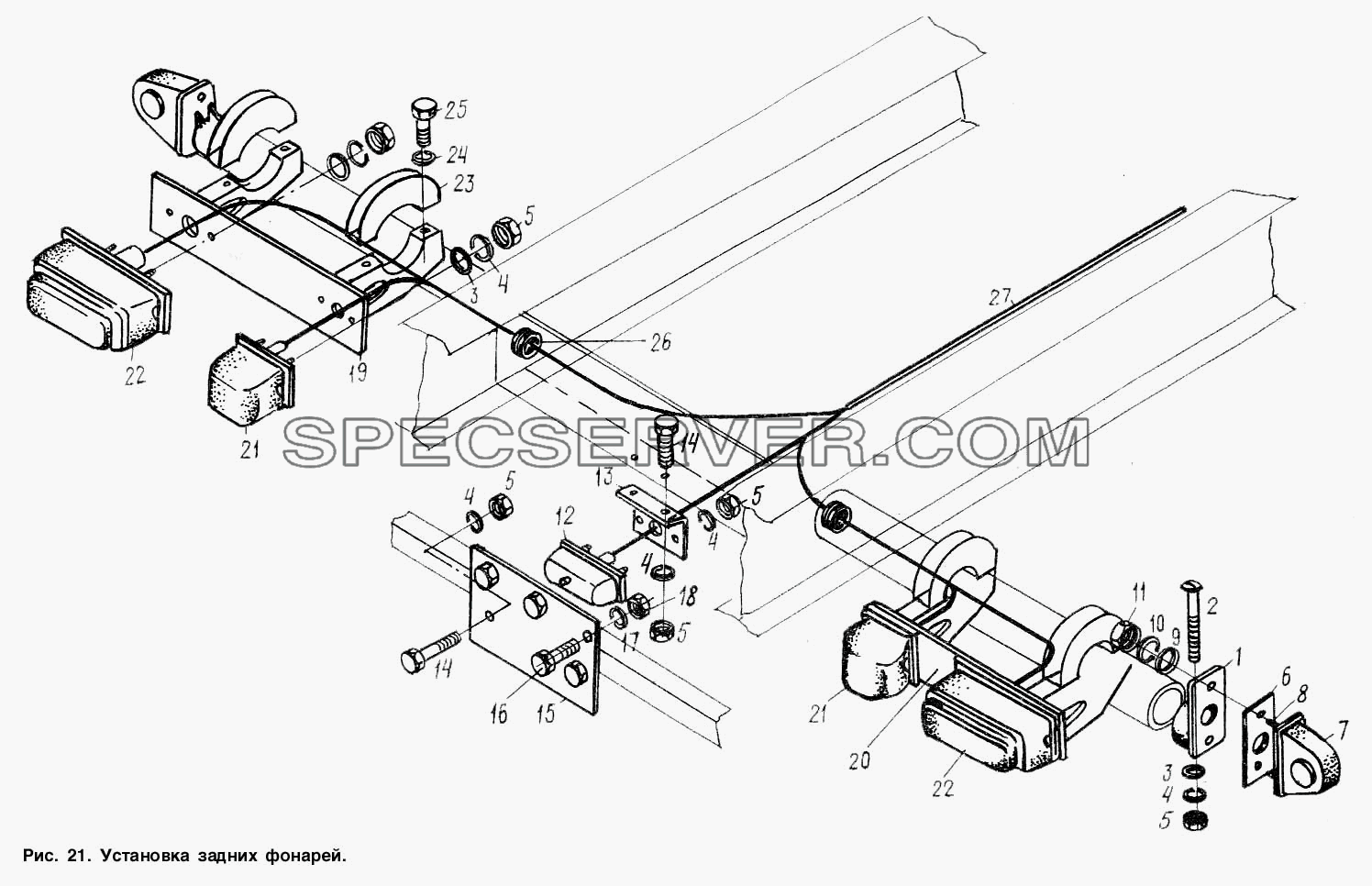

Установка задних фонарей для МАЗ-9506 (список запасных частей)

Установка задних фонарей для МАЗ-9506 (список запасных частей)

Установка задних фонарей для МАЗ-9506 (список запасных частей)

Таблица запасных частей







№ Номер детали Наименование запчасти
- СБИЕ.301126.01 Фонарь габаритный
- ФП132АБ-3716010-01 Фонарь задний
1 9506-3731046 Кронштейн
2 210368 Болт М6-6gх70
3 252004 Шайба 6
4 252134 Шайба 6Т
5 250508 Гайка М6-6Н
6 64221-3731043 Прокладка
7 25.3731010 Фонарь
8 220084 Винт М5-6gх25
9 252003 Шайба 5
10 252133 Шайба 5Т
11 256464 Гайка М5-6Н
12 ФП131Б-3717010 Фонарь освещения номерного знака
13 9506-3716048-10 Кронштейн
14 201418 Болт М6-6gх16
15 9506-3716034 Пластина
16 201497 Болт М10-6gх25
17 252156 Шайба 10Л
18 250512 Гайка М10-6Н
19 950-6-3716021 Кронштейн левый
20 9506-3716020 Кронштейн правый
21 ФП135-3716010Г Фонарь заднего хода
22 ФП132АБ-3716010 Фонарь задний
23 64221-3716086 Прижим
24 252135 Шайба 8Т
25 201459 Болт М8-6gх25
26 5336-3724027 Втулка
27 9506-3724030 Жгут по лонжерону
