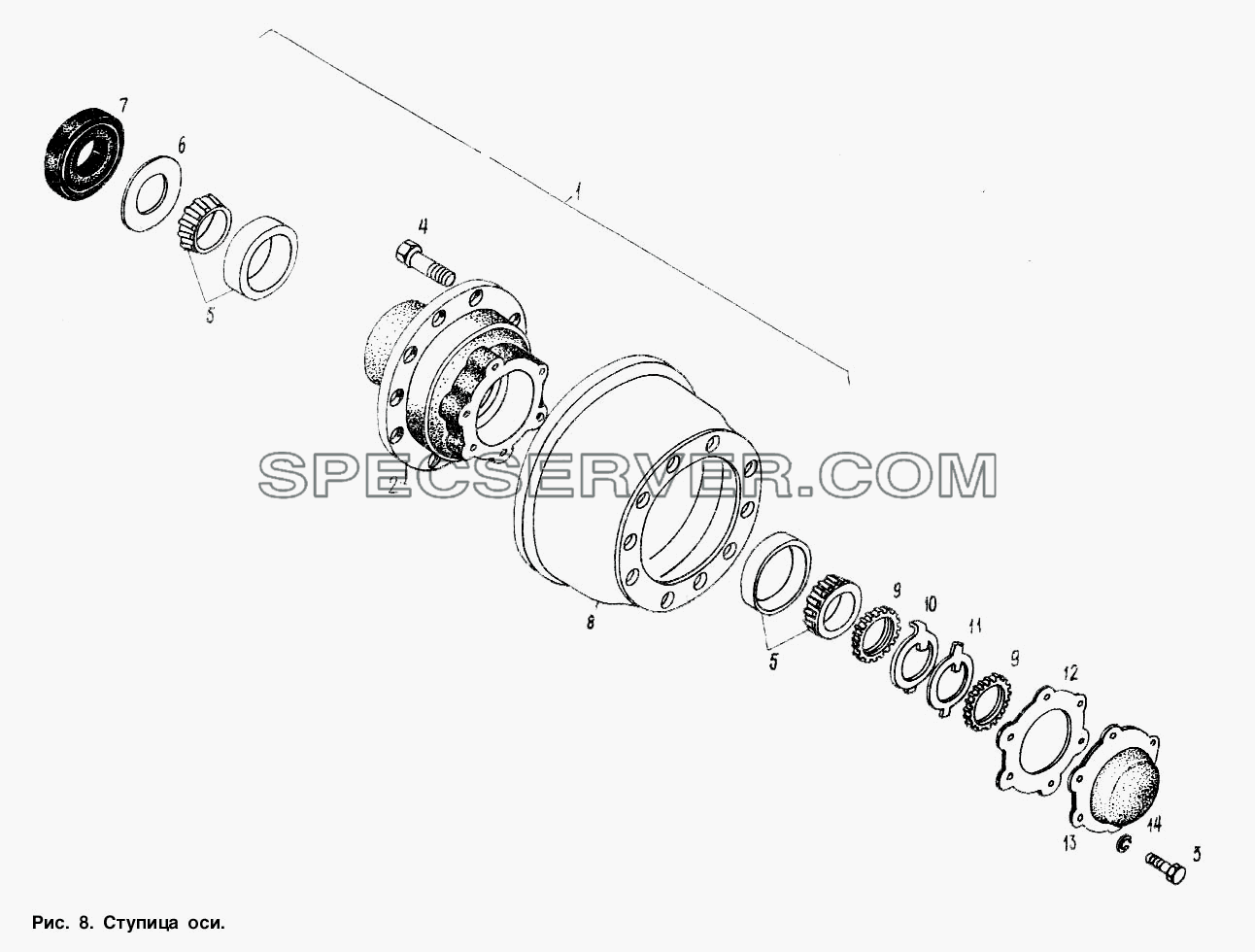

№		Номер детали	Наименование запчасти
-		7718А	Подшипник
1		93866-3104006	Ступица
2		9758-3104015	Ступица
3		201458	Болт М8-6gх25
4		54321-3104051	Болт
5		7718К	Подшипник
6		89501-3104027	Кольцо
7		500-3104038Б	Манжета
8		9386-3502070	Барабан
9		500-3104076-Б	Гайка М80х2
10		89501-3104079	Шайба
11		500-3104079-11	Шайба замковая
12		93865-3104094	Прокладка
13		9758-3104090	Крышка ступицы
14		252005	Шайба 8

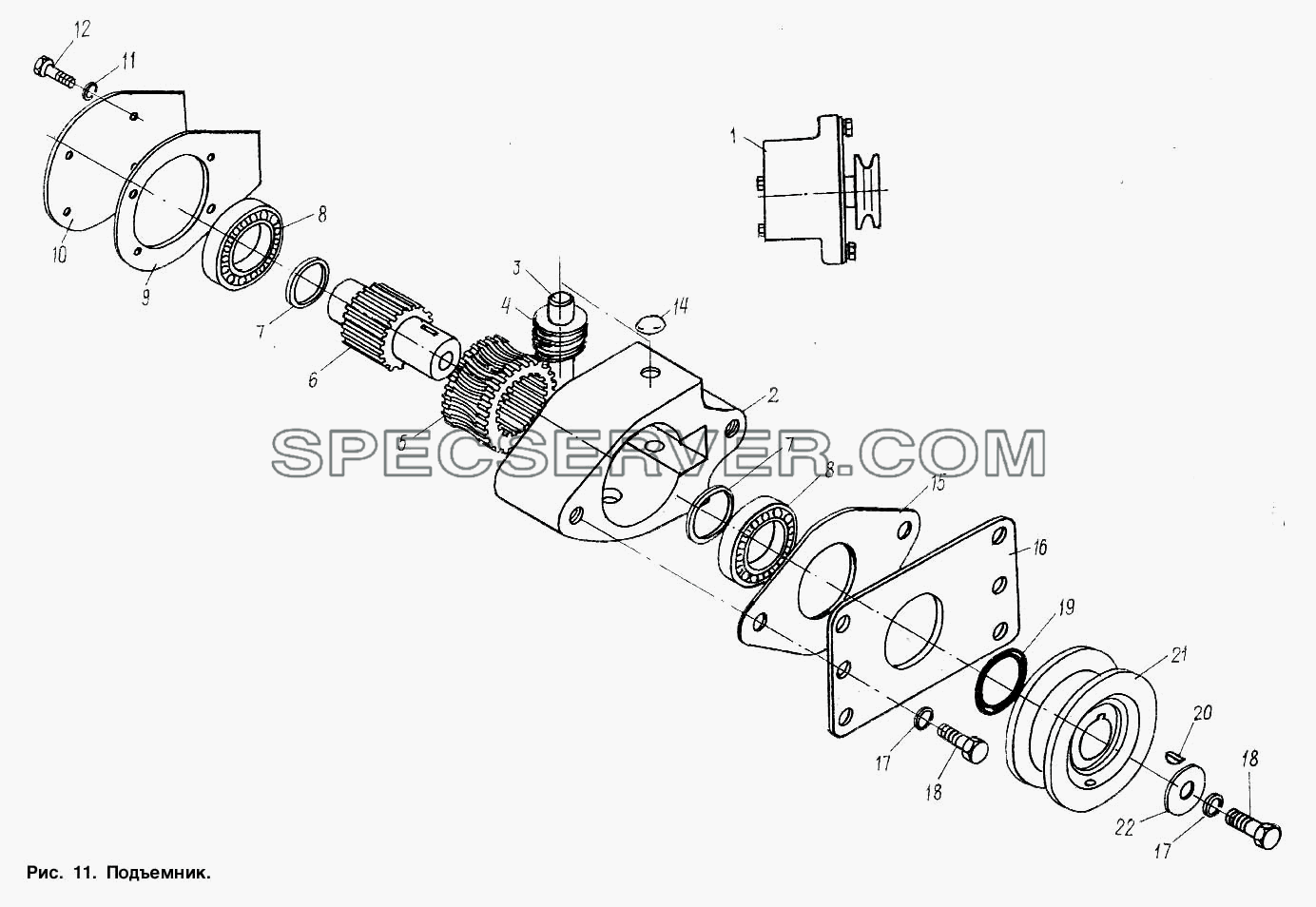

Подъемник для МАЗ-9506 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		5434-3108210	Подъемник
2		5434-3108220	Корпус
3		6422-3108228	Ось червяка
4		500-3501141	Червяк рычага
5		64226-3501140	Червячная шестерня
6		5434-3108222	Вал
7		376222	Шайба 30
8		266	Подшипник
9		6422-3108138	Прокладка
10		5434-3108224	Крышка
11		252134	Шайба 6Т
12		201416	Болт М6-6gх12
13		264020	Масленка 1.3.Ц6хр
14		260305	Заглушка
15		5434-3108136	Прокладка
16		5434-3108135	Пластина
17		252157	Шайба 124
18		201538	Болт М12-6gх25
19		045-053-46-2-3	Кольцо
20		378063	Шпонка 6х10
21		5434-3108221	Барабан
22		252046	Шайба 14

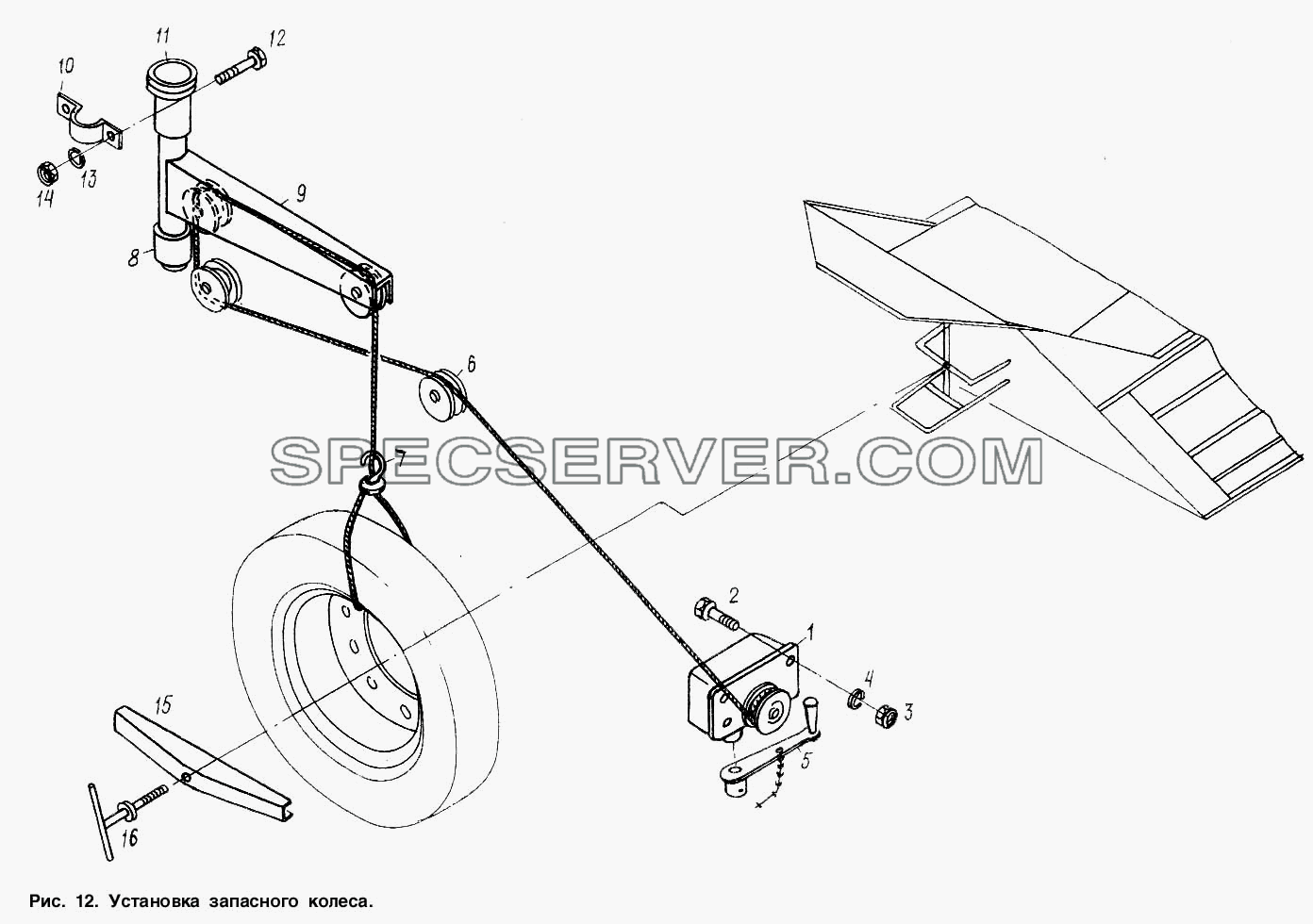

Установка запасного колеса для МАЗ-9506 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9506-3105165	Подъемник в сборе
2		201538	Болт М12-6gх25
3		250514	Гайка М12-6Н
4		252137	Шайба 12.ОТ
5		9506-3105218	Рукоятка в сборе
6		6422-3505252	Ролик
7		215-8502180-Б	Крюк
8		5434-3108257	Втулка нижняя
9		5516-3108241	Траверса
10		5434-3108291	Крышка вкладыша
11		5434-3108294	Вкладыш верхний
12		201458	Болт М8-6gх25
13		252135	Шайба 8Т
14		250510	Гайка М8-6Н
15		5434-3105180-01	Прижим
16		5516-3105161	Винт

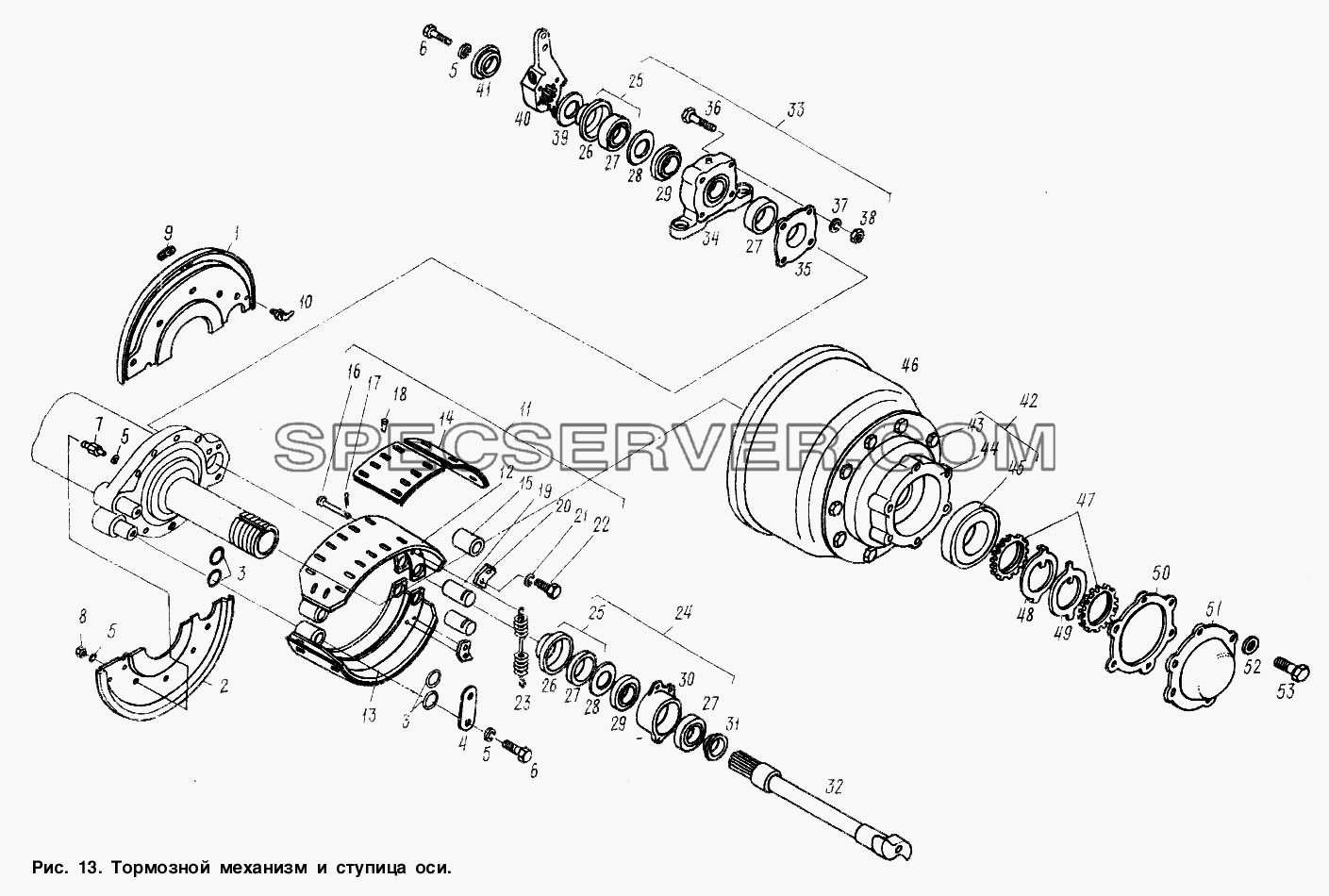

Тормозной механизм и ступица оси для МАЗ-9506 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		54326-3601090	Колодка
-		64221-350224	Спора
-		7718А	Подшипник
1		9758-3502151-10	Щит левый
2		9758-3502150-10	Щит правый
3		032-035-19-2-3	Кольцо уплотнительное
4		5336-3501133	Пластина
5		252136	Шайба 10.ОТ
6		201495	Болт М10-6gх20
7		5336-3502153	Переходник
8		250612	Гайка М10-6Н
9		5336-3501192	Заглушка
10		264030	Масленка 2.3.45 Ц6хр
11		54326-3501091	Колодка левая
12		54326-3501095	Колодка тормоза левая
13		54326-3501094	Колодка тормоза правая
14		54326-3501105	Накладка тормозная
15		5336-3501107-10	Ролик в сборе
16		500-3502098	Палец
17		258053	Шплинт 4х25
18		253928	Заклепка
19		5336-3501164	Ось ролика
20		54326-3501112	Стопор
21		252135	Шайба 8Т
22		201452	Болт М8х12
23		54326-3501034	Пружина стяжная
24		64221-3502018	Стакан в сборе
25		64221-3502020-10	Манжета в сборе
26		64221-3502021-10	Корпус
27		1.2-40х60-3	Манжета
28		376365	Шайба 53
29		ШС40К	Подшипник
30		64221-3502019	Стакан
31		64221-3502121	Втулка
32		54326-3502111	Кулак левый
33		54326-3502110	Кулак правый
34		64221-3502026	Корпус опоры
35		64221-3502028	Крышка
36		200222	Болт М6-6gх65
37		252134	Шайба 6Т
38		250508	Гайка М6-6Н
39		64221-3501160	Прокладка
40		64226-3501136	Рычаг регулировочный
41		5336-3501155	Шайба
42		93866-3104006	Ступица
43		54321-3104051	Болт
44		93866-3104015	Ступица
45		7718К	Подшипник
46		64221-3502070	Барабан тормозной
47		500-3104076-Б	Гайка
48		89501-3104079	Шайба
49		50-3104079-11	Шайба
50		93865-3104094	Прокладка
51		9758-3104090	Крышка ступицы
52		252005	Шайба 8
53		201458	Болт М8-6gх25

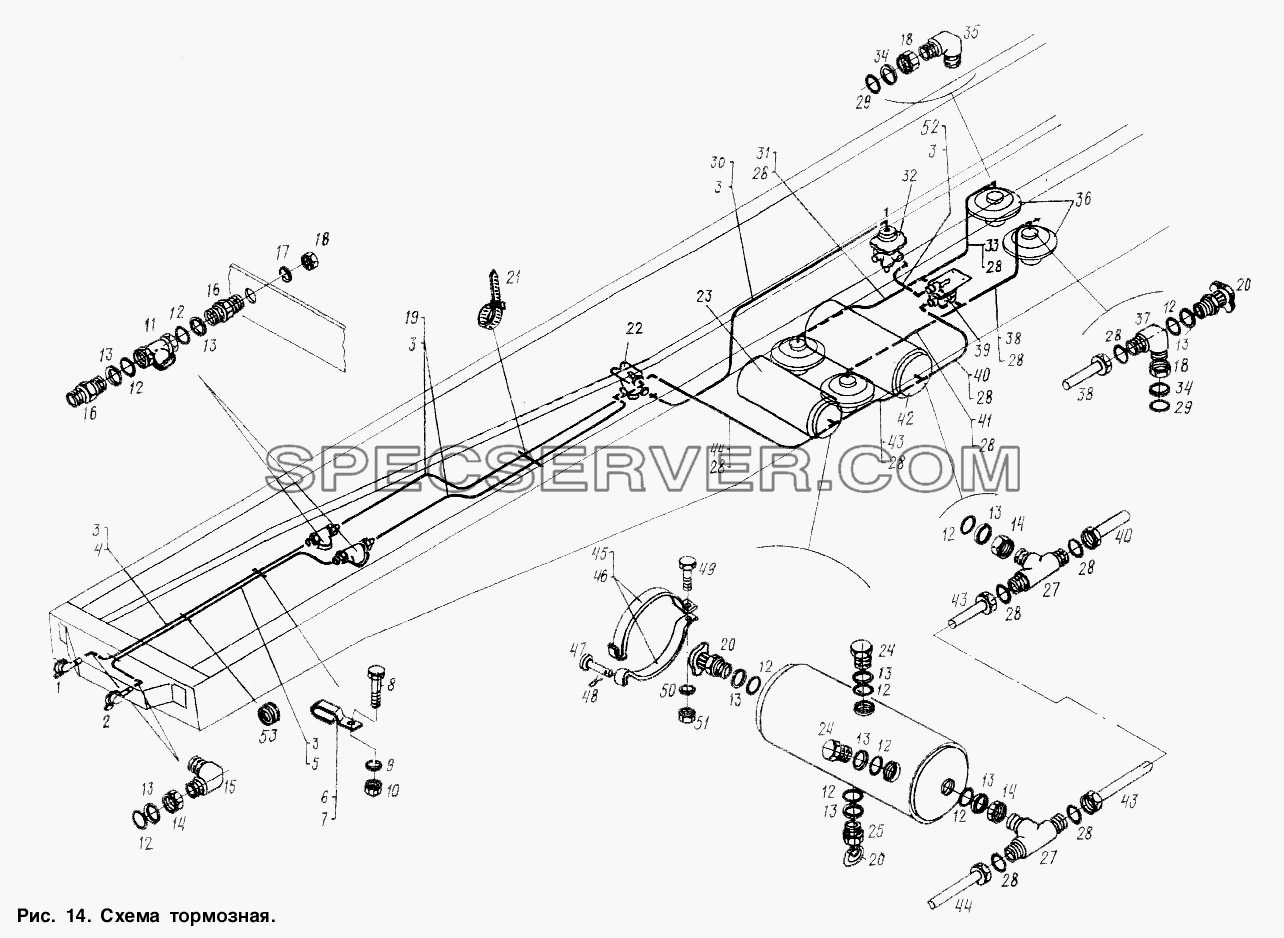

Схема тормозная для МАЗ-9506 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		100-3515310	Клапан контрольного вывода
-		105.069.04.000 У1	Фильтр магистральный
-		105.069.05-000 У1	Клапан контрольного вывода
-		452.200.011.0	Головка соединительная
-		452.200.012.0	Головка соединительная
-		475.701.051.0	Регулятор тормозных сил
-		973.001.010.0	Клапан ускорительный
1		100-3521110	Головка соединительная типа «ПАЛМ»
2		100-3521111	Головка соединительная типа «ПАЛМ»
3		008-011-019-2-3	Кольцо
4		9506-3506228	Трубка
5		9506-3506250	Трубка
6		64227-3506025	Прокладка
7		64221-3524630	Хомут
8		201420	Болт М6-6gх20
9		252134	Шайба 6Т
10		250508	Гайка М6-6Н
11		12-3511310	Фильтр магистральный
12		020-025-30-2-3	Кольцо
13		376145	Шайба 22
14		374939	Гайка М22х1,5-6Н
15		402741	Угольник
16		404304	Штуцер
17		252159	Шайба 16Л
18		250636	Гайка М16х1,5-6Н
19		9506-3506254	Трубка
20		13.3515310	Клапан контрольного вывода
21		64227-3724626	Лента стяжная пластмассовая
22		11.3531010-70	Воздухораспределитель
23		5336-3513015	Ресивер
24		378609	Пробка
25		100-3513110	Клапан слива конденсата
26		5247Г-3921441	Кольцо
27		401434	Тройник
28		012-016-25-2-3	Кольцо
29		014-018-25-2-3	Кольцо
30		9506-3506276	Трубка
31		9506-3506360	Трубка
32		100-3533010	Регулятор тормозных сил
33		9506-3506540	Трубка
34		375960	Шайба 16
35		402967	Угольник
36		93865-3519110	Камера тормозная
37		402932	Угольник
38		9506-3506538	Трубка
39		100-3518010	Клапан ускорительный
40		9506-3506335	Трубка
41		9506-3506536	Трубка
42		6303-3513015-10	Ресивер
43		9506-3506246	Трубка
44		9506-3506243	Трубка
45		500А-3513036	Хомут
46		514-3513039	Хомут
47		260065	Палец 10х48
48		258052	Шплинт 4х20
49		200315	Болт М10-6gх40
50		252136	Шайба 10.ОТ
51		250512	Гайка М10-6Н
52		9506-3506277	Трубка
53		500-1015079	Втулка

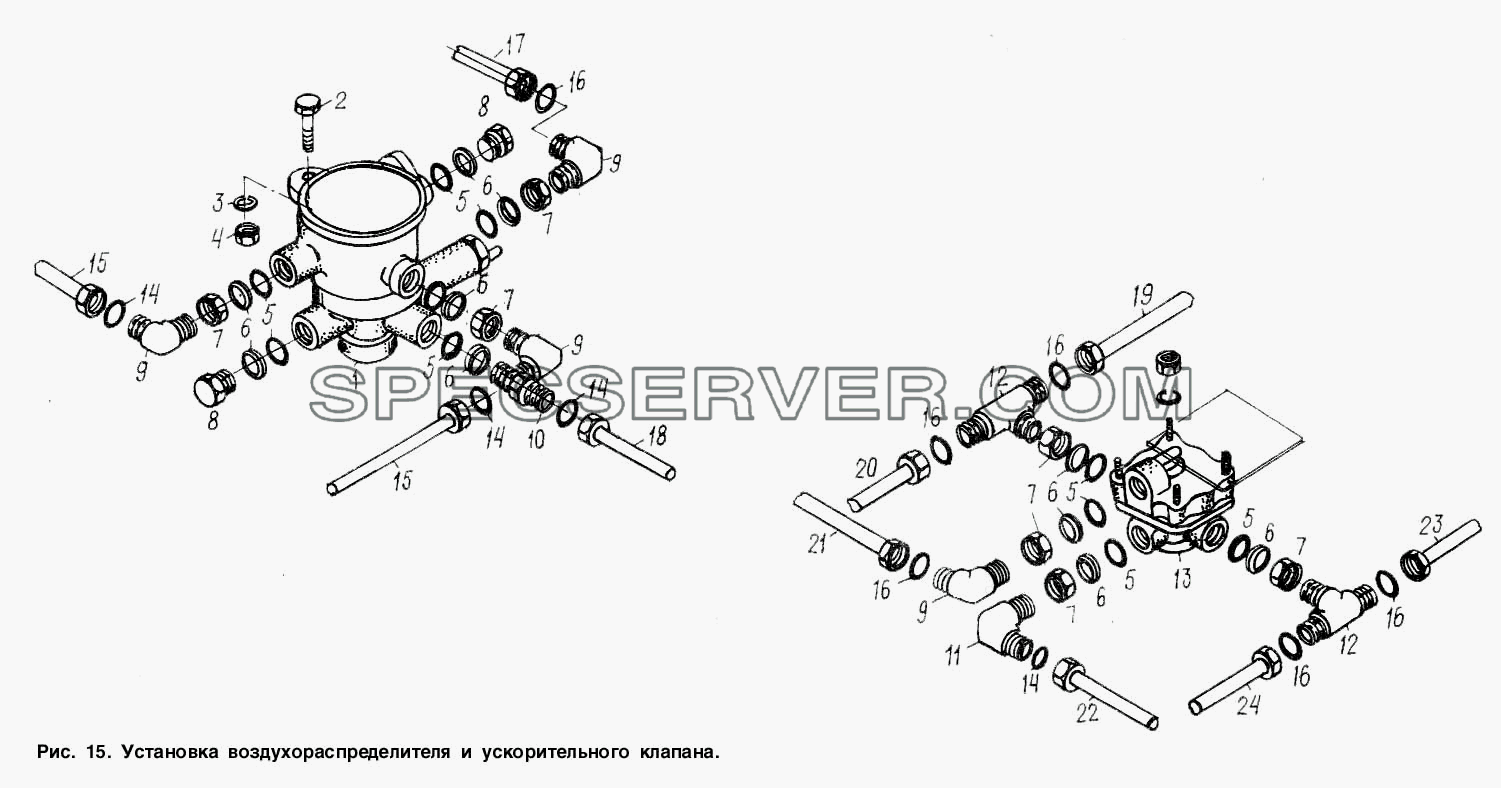

Установка воздухораспределителя и ускорительного клапана для МАЗ-9506 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		973.001.010.0	Клапан ускорительный
1		11.3531010-70	Воздухораспределитель
2		201500	Болт М10-6gх32
3		252136	Шайба 10.ОТ
4		250512	Гайка М10-6Н
5		020-025-30-2-3	Кольцо
6		376145	Шайба 22
7		374939	Гайка М22х1,5-6Н
8		378609	Пробка
9		402741	Угольник
10		404304	Штуцер
11		402977	Угольник
12		401434	Тройник
13		100-3518010	Клапан ускорительный
14		008-011-19-2-3	Кольцо
15		9506-3506254	Трубка
16		012-016-25-2-3	Кольцо
17		9506-3506243	Трубка
18		9506-3206276	Трубка
19		9506-3506540	Трубка
20		9506-3506360	Трубка
21		9506-3506277	Трубка
22		9506-3506335	Трубка
23		9506-3506538	Трубка
24		9506-3506536	Трубка
