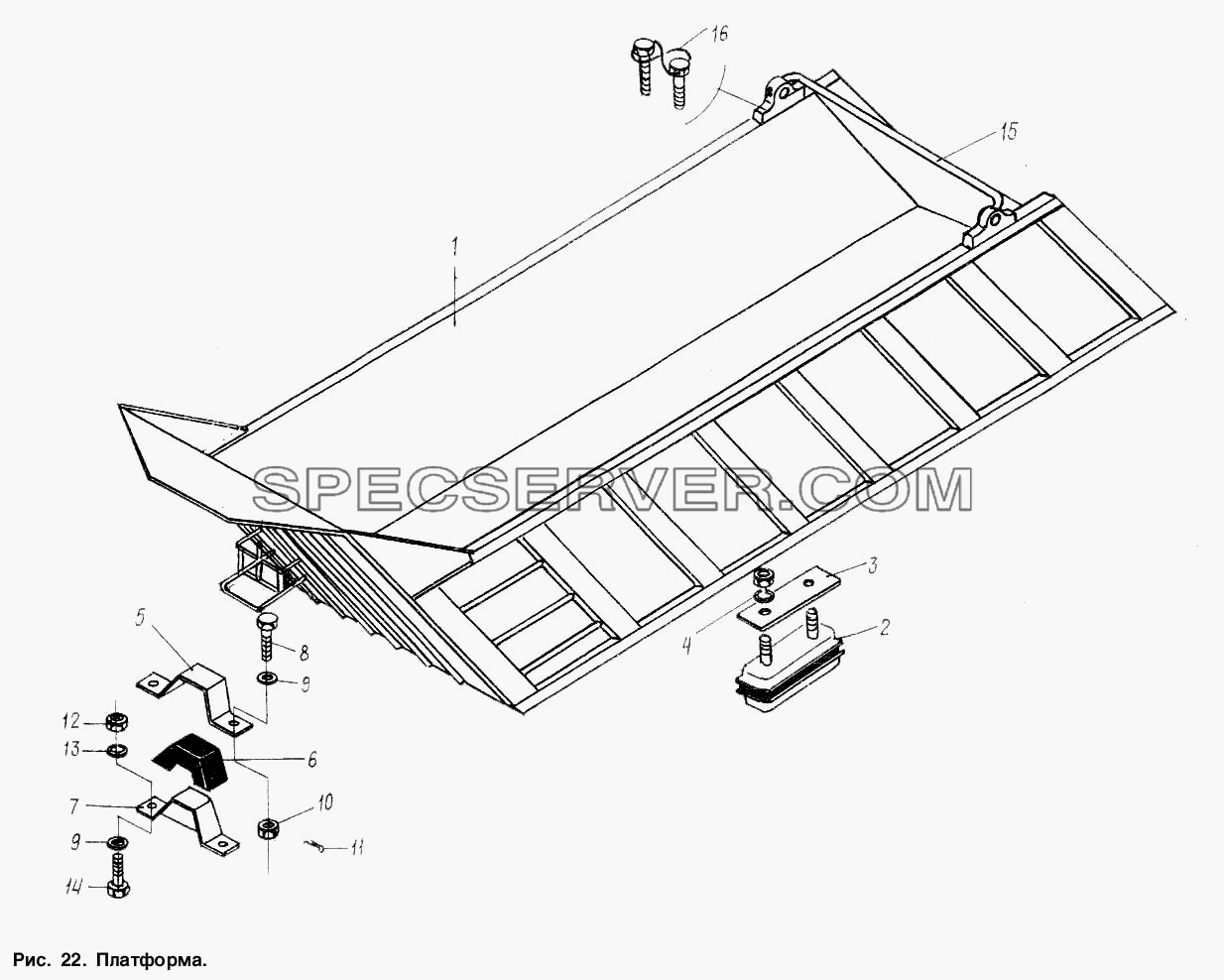

№		Номер детали	Наименование запчасти
1		9506-8500030	Платформа
2		503-8501300А1	Амортизатор
3		503-8501307	Прокладка амортизатора регулировочная
4		252136	Шайба 10.ОТ
5		5551-8501376	Накладка
6		5551-8501320	Амортизатор передний
7		5551-8501350	Опора передняя
8		205459	Болт 2М12х1,25-6gх40
9		252007	Шайба 12
10		250977	Гайка М12х1,25-6Н
11		258025	Шплинт 2,5х20
12		250514	Гайка М12-6Н
13		252137	Шайба 12.ОТ
14		201542	Болт М12-6gх35
15		9506-8503010	Борт задний
16		258281	Шплинт 1,6х175

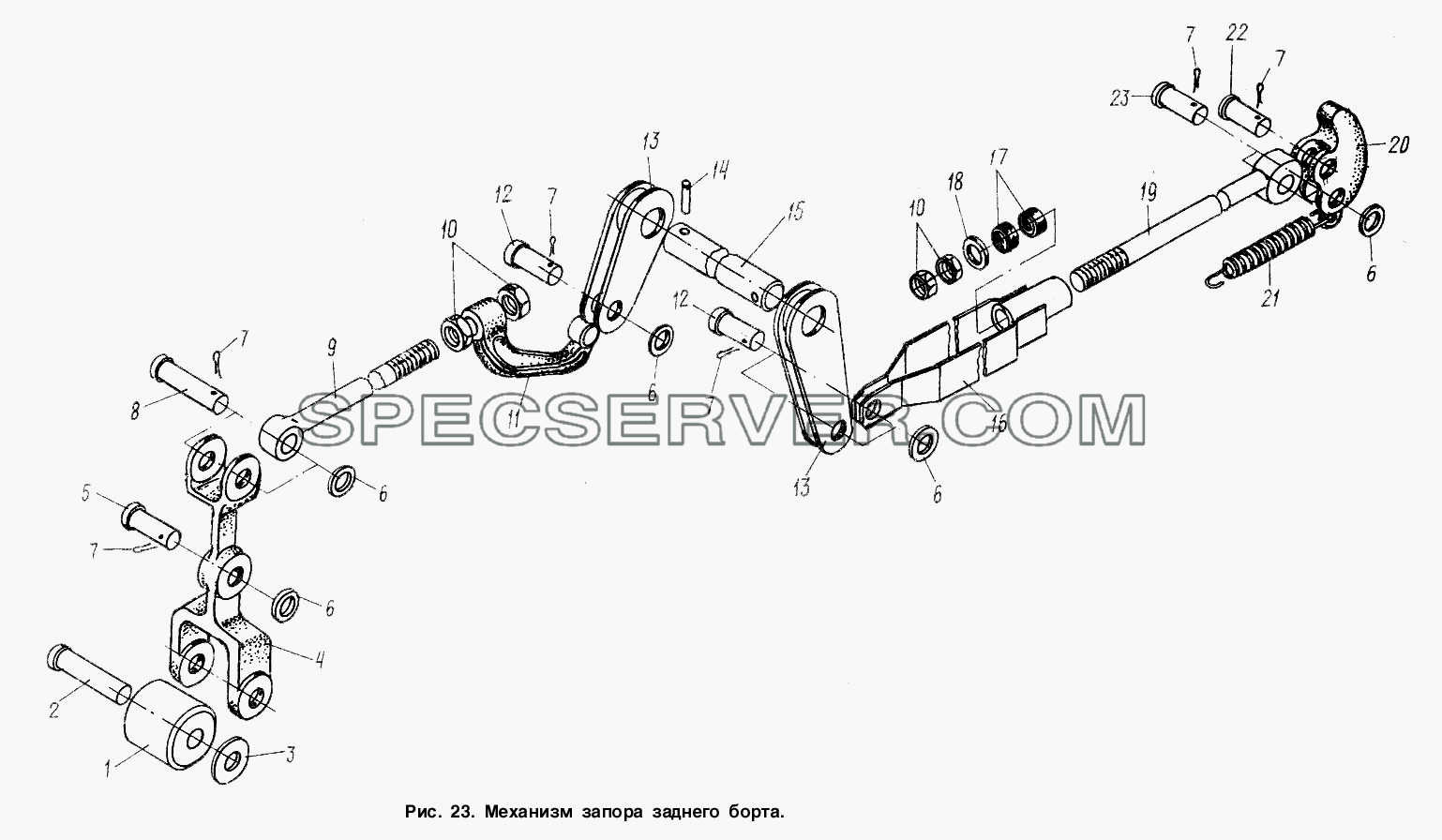

Механизм запора заднего борта для МАЗ-9506 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9506-8505089	Втулка
2		9506-8505127	Ось
3		252005	Шайба 8
4		9506-8505105	Рычаг
5		260096	Палец 12х65
6		252007	Шайба 12
7		258039	Шплинт 3,2х20
8		260094	Палец 12х55
9		503А-8505055	Тяга
10		250558	Гайка М14-6Н
11		503А-8505058-01	Наконечник
12		260089	Палец 12х40
13		9506-8505103	Рычаг
14		258993	Штифт 10х50
15		9506-8505068	Вал
16		9506-8505058	Наконечник тяги
17		8111-2915432	Втулка
18		252016	Шайба 14
19		9506-8505055	Тяга
20		9506-8505050	Запор заднего борта
21		5336-3501034	Пружина колодок тормоза
22		260091	Палец 12х45
23		260095	Палец 12х60

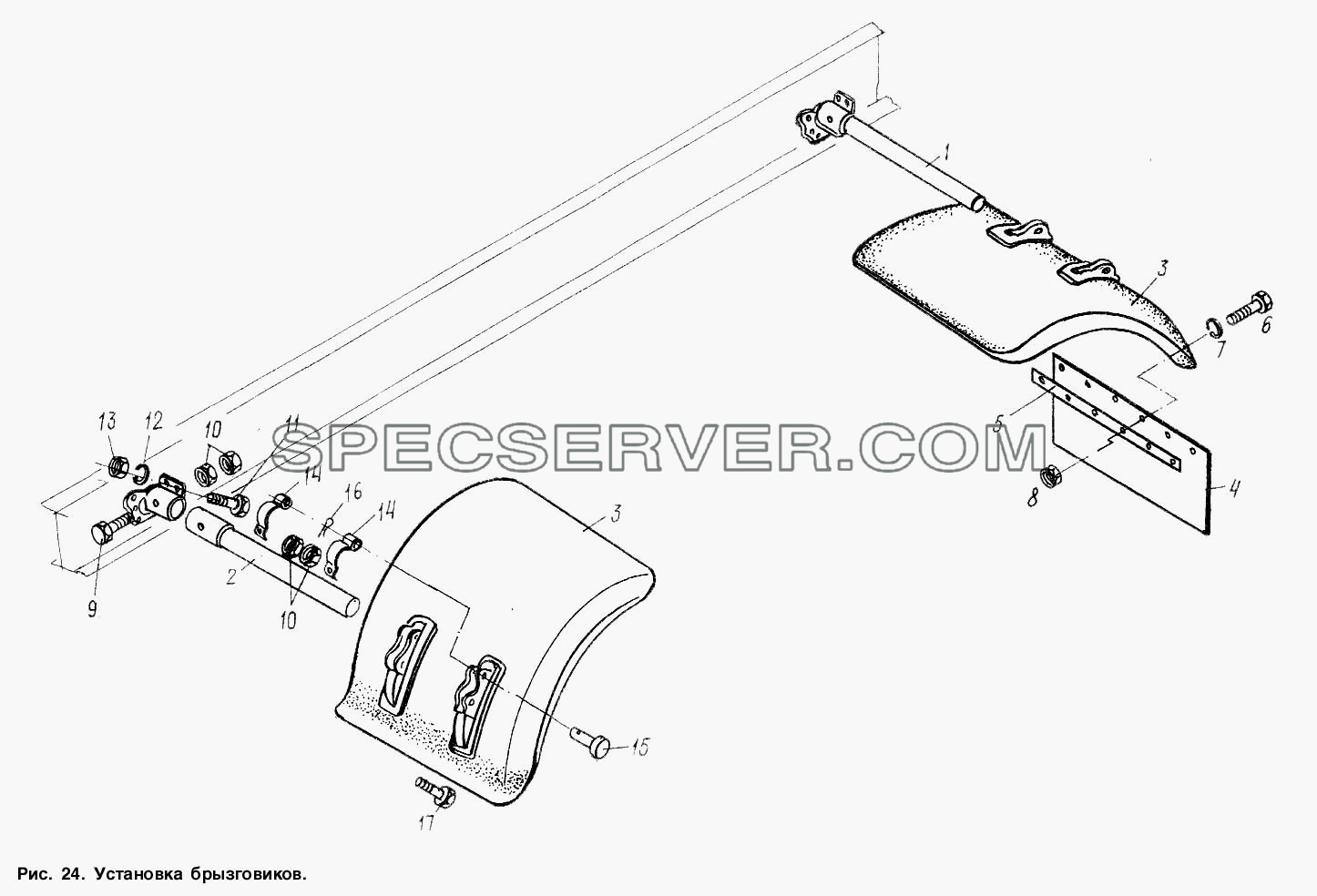

Установка брызговика для МАЗ-9506 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		9506-3716072	Труба правая
1		9506-3716073	Труба левая
2		9506-8511123	Труба
3		9506-8511112	Брызговик
4		95066-8511111	Брызговик нижний
5		500А-8511126	Накладка брызговика
6		201422	Болт М6-6gх25
7		252037	Шайба 6
8		250508	Гайка М6-6Н
9		370565	Болт М10-6gх90
10		250512	Гайка М10-6Н
11		200840	Болт М14х1,5-6gх45
12		252138	Шайба 14.ОТ
13		374626	Гайка М14Х1.5-6Н
14		64227-8511042	Скоба
15		260070	Палец 10х70
16		258039	Шплинт 3,2х20
17		210410	Болт М10-6gх50

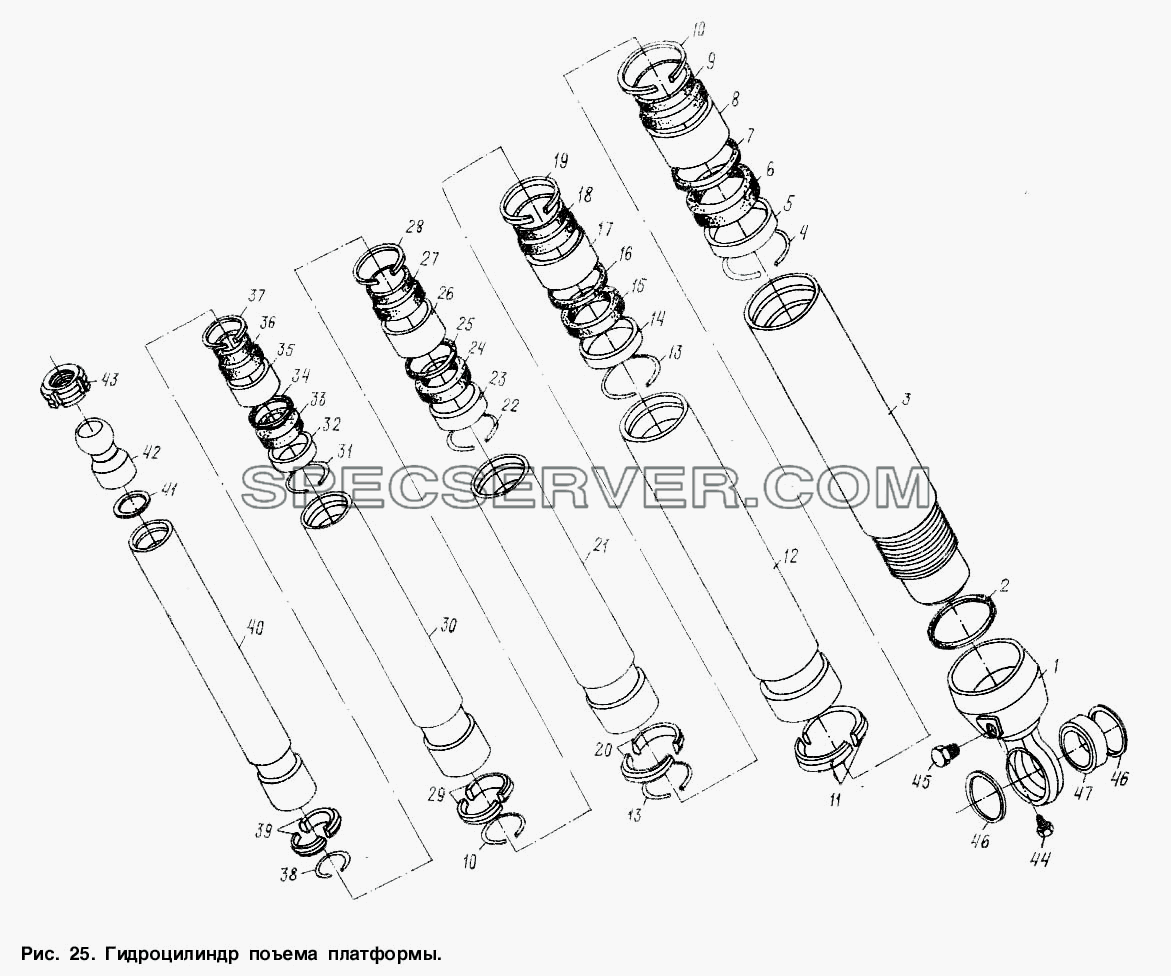

Гидроцилиндр подъема платформы для МАЗ-9506 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		9506-8603510-10	Гидроцилиндр в сборе
1		9506-8603517-10	Днище
2		185-190-36-2-3	Кольцо
3		9506-8603512-10	Корпус
4		5232В-8603530	Кольцо
5		5232В-8603666	Втулка
6		5232В-8603178-11	Шайба 5 Т
7		160-170-58-2-3	Кольцо
8		5232В-8603523	Направляющая
9		5232В-8603547	Грязесъемник
10		5232В-8603661	Кольцо стопорное
11		5232В-6803537	Полукольцо
12		9506-8603540-10	Труба выдвижная 1
13		5232В-8603528	Кольцо
14		5232В-8603665	Втулка
15		5232В-8603177-11	Шайба 5 Т
16		140-150-58-2-3	Кольцо
17		5232В-8603522	Направляющая
18		5232В-8603546	Грязесъемник
19		5332В-8603659	Кольцо стопорное
20		5232В-8603536	Полукольцо
21		9506-8603550-10	Труба выдвижная
22		503А-8603527	Кольцо
23		503А-8603666	Втулка
24		503А-8603584-01	Шайба
25		120-130-58-2-3	Кольцо
26		503А-8603523	Направляющая верхняя
27		503А-8603548	Грязесъемник
28		503А-8603658	Кольцо
29		503А-8603537	Полукольцо направляющее
30		9506-8603560-10	Труба выдвижная III
31		503А-8603525	Кольцо
32		503А-8603659	Кольцо стопорное
33		503А-8603583-01	Шайба
34		100-110-58-2-3	Кольцо
35		503А-8603522-11	Направляющая верхняя
36		503А-8603547	Грязесъемник
37		503А-8603657	Кольцо
38		503А-8603525-10	Кольцо упорное
39		503А-8603536	Полукольцо направляющее
40		9506-8603565-10	Труба IV
41		400451	Кольцо В60
42		5516-8603568	Головка опоры цилиндра
43		5516-8603598	Гайка опоры цилиндра
44		262541	Пробка КГ 1/8"
45		262545	Пробка КГ 3/4"
46		400468	Кольцо
47		ШСП-50	Подшипник

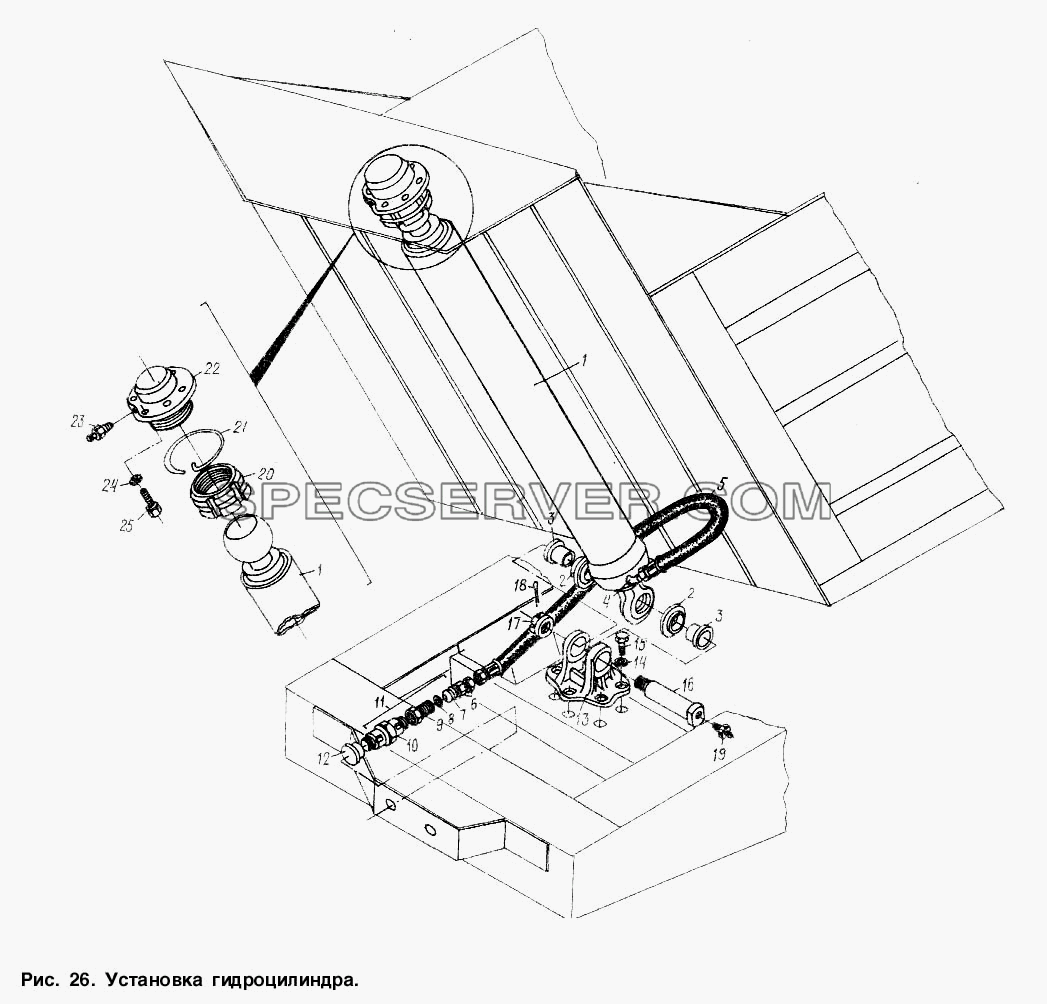

Установка гидроцилиндра для МАЗ-9506 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9506-8603510-10	Гидроцилиндр в сборе
2		941-2919026-10	Уплотнитель
3		941-2919028-10	Втулка
4		379768	Угольник
5		847А-8609029	Шланг
6		375079	Гайка М33х1,5-6Н
7		5232В-8609680	Муфта
8		020-025-30-2-3	Кольцо
9		5232В-8609676-10	Переходник
10		Н.036.57.000	Устройство запорное
11		9506-8609670	Устройство запорное
12		378979	Заглушка
13		6303-2919044	Кронштейн
14		252159	Шайба 16Л
15		372629	Болт М16х1,5-6gх45
16		941-2919098	Палец
17		5335-2402036	Гайка М39х2-5Н6Н
18		45 9871 1232	Шплинт 6,3х63
19		264020	Масленка 1.3.Ц6хр
20		5516-8603598	Гайка опоры цилиндра
21		5516-8603531	Кольцо стопорное
22		5516-8603594	Опора цилиндра
23		264072	Масленка 1.1.4ХЛ1
24		252137	Шайба 12.ОТ
25		201540	Болт М12-6gх30

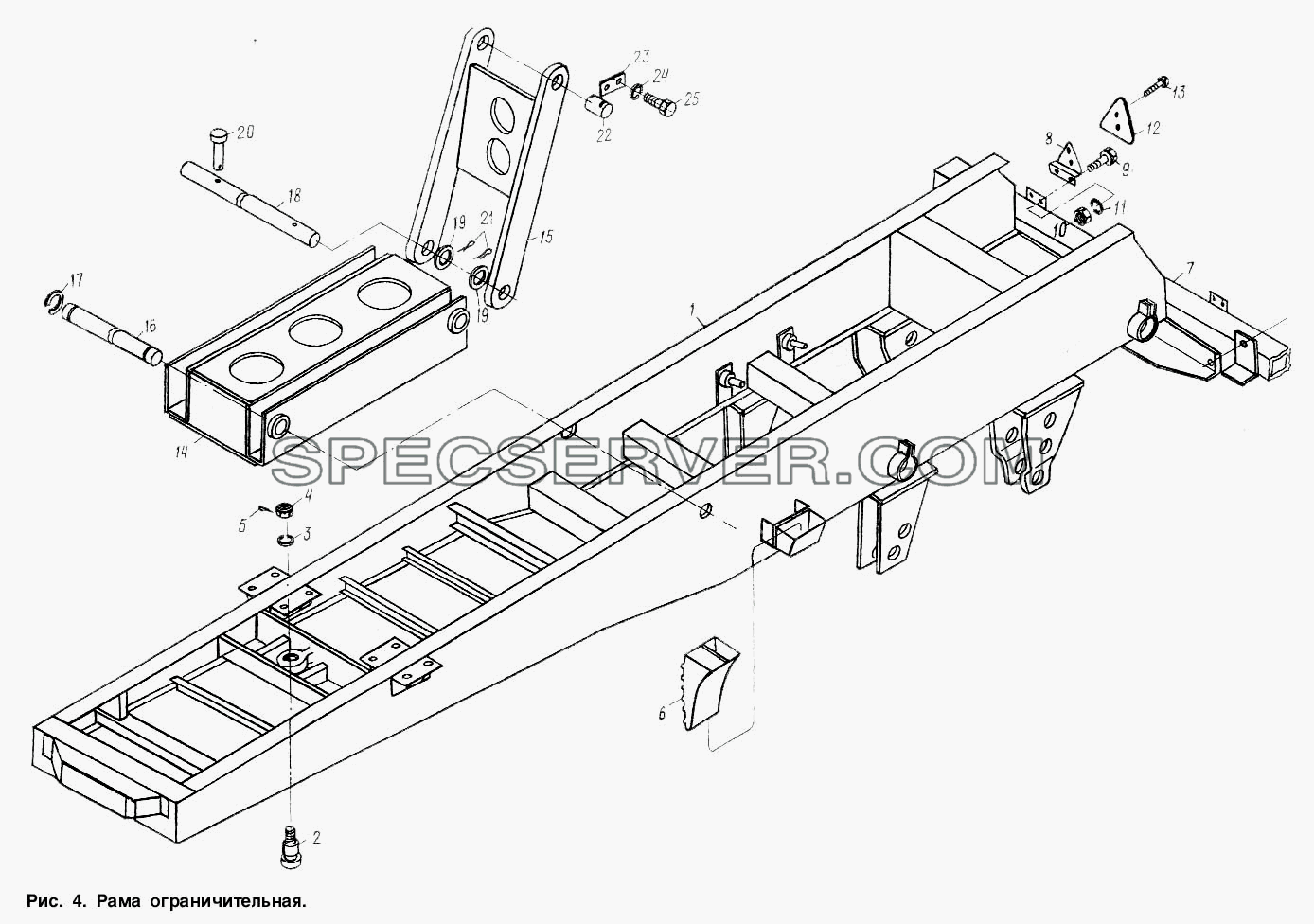

Рама ограничителя для МАЗ-9506 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		9506-2801010	Рама в сборе
2		5245-2704042	Шкворень
3		5204-2704062	Шайба шкворня
4		375088	Гайка М32х2-5Н6Н
5		45 98711232	Шплинт 6,3х63
6		5432-3927010	Упор противооткатный
7		9506-2804010	Бампер
8		847А-3731044-10	Кронштейн
9		201418	Болт М6-6gх16
10		250508	Гайка М6-6Н
11		252134	Шайба 6Т
12		ФП401Б-8208620	Световозвращатель
13		220105	Винт М6-6gх16
14		9506-2815084	Рама ограничительная
15		9506-2815071	Рама ограничительная
16		9506-2815033	Вал
17		400417	Кольцо СП37-24-5
18		9506-2815013	Вал
19		376365	Шайба 53
20		260069	Палец 10х65
21		258039	Шплинт 3,2х20
22		9506-2815083	Ось
23		9506-2815079	Упор
24		252156	Шайба 10Л
25		201493	Болт М10-6gх16
