Установка регулятора тормозных сил, двойного защитного и ускорительного клапанов и шланги к энергоаккумуляторам МАЗ-5551, МАЗ-5337 для МАЗ-5433 (список запасных частей)

Установка регулятора тормозных сил, двойного защитного и ускорительного клапанов и шланги к энергоаккумуляторам МАЗ-5551, МАЗ-5337 для МАЗ-5433 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	008-011-19-2-1	Кольцо
-	008-011-19-2-3	Кольцо
-	012-016-25-2-3	Кольцо
-	014-018-25-2-2	Кольцо
-	014-018-25-2-3	Кольцо
-	020-025-30-2-0	Кольцо
-	100-3515009	Комплект запасных частей (клапана 100-3616010)
-	100-3515010	Клапан защитный одинарный
-	100-3515109	Комплект запасных частей (клапана 100-3615110)
-	100-3515328	Пружина клапана
-	100-3519210-01	Камера тормозная передняя
-	100-3519300	Тормозная камера 30/30 задняя
-	100-3533008	Регулятор тормозных сил
-	100-3533010	Регулятор тормозных сил
-	100-3536009-51	Комплект запасных частей (предохранителя 100-3536010)
-	100-3536009-52	Комплект запасных частей (предохранителя 100-3536010)
-	100-3536010	Предохранитель противозамерзания
-	100-3537009	Кран тормозной обратного действия с ручным управлением
-	100-3537110	Кран пневматический
-	100.3514006	Кран тормозной двухсекционный с рычагом
-	100.3515109-10	Комплект запасных частей клапана 100-3616110
-	100.3515110	Клапан защитный двойной
-	100.3515310	Клапан контрольного вывода
-	100.3515310	Клапан контрольного вывода
-	100.3537109	Комплект запасных частей (крана 100-3537110)
-	100.3570109	Цилиндр пневматический
-	100.3570110	Цилиндр пневматический
-	100.3570209	Цилиндр моторного тормоза
-	11-3512009	Регулятор давления с предохранительным клапаном в сборе
-	11.3511009	Водоотделитель
-	11.3518009	Клапан ускорительный
-	13.3515310	Клапан контрольного вывода
-	16.3509012	Компрессор в сборе
-	200-3501134	Пластина стопорная оси
-	201418	Болт М6-6gх16
-	201420	Болт М6-6gх20
-	201422	Болт М6-6gх25
-	201424	Болт М6-6gх30
-	201456	Болт М8-6gх20
-	201458	Болт М8-6gх25
-	250508	Гайка М6-6Н
-	250510	Гайка М8-6Н
-	250636	Гайка М16х1,5-6Н
-	252003	Шайба 5
-	252005	Шайба 8
-	252037	Шайба 6
-	252134	Шайба 6Т
-	252135	Шайба 8Т
-	252135	Шайба 8Т
-	252159	Шайба 16Л
-	262134	Шайба
-	315406	Кляммер
-	315407	Кляммер
-	315407	Кляммер
-	315412	Кляммер
-	3503160
-	375960	Шайба 16
-	376145	Шайба 22
-	379002	Ниппель проходной
-	379002	Ниппель проходной
-	379652	Угольник
-	379839	Угольник
-	402707
-	402769	Угольник
-	402776	Угольник
-	403002	Тройник
-	403010	Тройник
-	403068	Тройник
-	404308	Штуцер
-	500-1104541-Б	Втулка
-	500-3506060-60	Шланг к передней тормозной камере
-	500-3515230-10	Клапан усилителя сцепления
-	503-3408020	Втулка
-	504В-3504046	Угольник оттяжной пружины
-	504В-3506197-И	Трубка со шлангом в сборе
-	5335-3570186-10	Кронштейн
-	5336-3506187-01	Шланг к клапану четырехконтурному
-	5336-3513015	Ресивер
-	5336-3537027	Стопор
-	5336-3537040	Направляющая
-	5429-3506243	Трубка
-	5433-3506132	Трубка
-	5549-3506187-03	Шланг
-	5551-3506050
-	5551-3506098	Шланги
-	5551-3506130	Трубка
-	5551-3506136	Трубка
-	5551-3506139	Трубка
-	5551-3506148	Трубка
-	5551-3506168	Хомут
-	5551-3506180	Трубка
-	5551-3506184	Трубка
-	5551-3506194	Воздухопровод от крестовины тормозного крана к крестовине в кабине
-	5551-3506243	Трубка
-	5551-3506246	Трубка
-	5551-3506248	Трубка
-	5551-3506254

№	Номер детали	Наименование запчасти
-	008-011-19-2-0	Кольцо
-	008-011-19-2-3	Кольцо
-	008-011-30-2-3
-	012-016-25-2-0	Кольцо
-	014-018-25-2-3	Кольцо
-	015-019-25-2-3	Кольцо
-	016-020-25-2-3	Кольцо
-	020-025-30-2-1	Кольцо
-	020-025-30-2-3	Кольцо
-	100-3515110	Клапан защитный двойной в сборе
-	100-3519300	Тормозная камера 30/30 задняя
-	100-3533009	Регулятор тормозных сил
-	100-3562010	Клапан двухмагистральный
-	100.3562011	Клапан двухмагистральный
-	11-3518010	Клапан ускорительный
-	13.3515310	Клапан контрольного вывода
-	200-3506078-Б	Ниппель угловой
-	201-1105552-А	Прокладка крышки топливного фильтра грубой очистки (прикладывается по 1 шт. к каждому фильтрующему элементу 201-1105540)
-	201493	Болт М10-6gх16
-	201499	Болт М10-6gх30
-	201509	Болт М10-6gх60
-	236-1106306-А	Прокладка поршня насоса
-	236-1109045-А	Кольцо уплотнительное корпуса воздухоочистителя
-	236-1109120	Кольцо уплотнительное крышки фильтрующего элемента
-	250510	Гайка М8-6Н
-	250512	Гайка М10-6Н
-	250636	Гайка М16х1,5-6Н
-	250636	Гайка М16х1,5-6Н
-	250640	Гайка М20х1,5
-	252005	Шайба 8
-	252136	Шайба 10.ОТ
-	370848	Болт М8-6gх75
-	374939	Гайка М22х1,5-6Н
-	375960	Шайба 16
-	376145	Шайба 22
-	379755	Угольник
-	401439	Тройник
-	402769	Угольник
-	402776	Угольник
-	403039	Тройник
-	403041	Тройник
-	403068	Тройник
-	404314	Штуцер
-	500-1104541-Б	Втулка
-	500-3506060-Б1	Шланг к передней тормозной камере
-	500-5001083	Втулка распорная
-	504В-3516006-11
-	5335-3506293	Соединитель
-	5336-3506052	Кронштейн
-	5336-3506187-01	Шланг к клапану четырехконтурному
-	5336-3506248-10	Трубка
-	5337-3506205	Воздухопровод от компрессора к баллонам
-	5337-3506258-10	Трубка
-	5337-3506289-10	Трубка
-	5433-3506082	Кронштейн
-	5551-3506098	Шланги
-	5551-3506158	Трубка
-	5551-3506158	Трубка
-	5551-3506193	Трубка
-	5551-3506194	Трубка
-	5551-3506248	Трубка
-	5551-3506258	Трубка
-	5551-3506286	Трубка
-	6422-3506085-01	Шланг к задним тормозным камерам
-	6422-3506085-02	Шланг к задним тормозам
-	6422-3506098-01	Соединитель со шлангом
-	6422-3506158	Трубка
-	ММ124Д-3810600-Э	Датчик аварийного давления воздуха

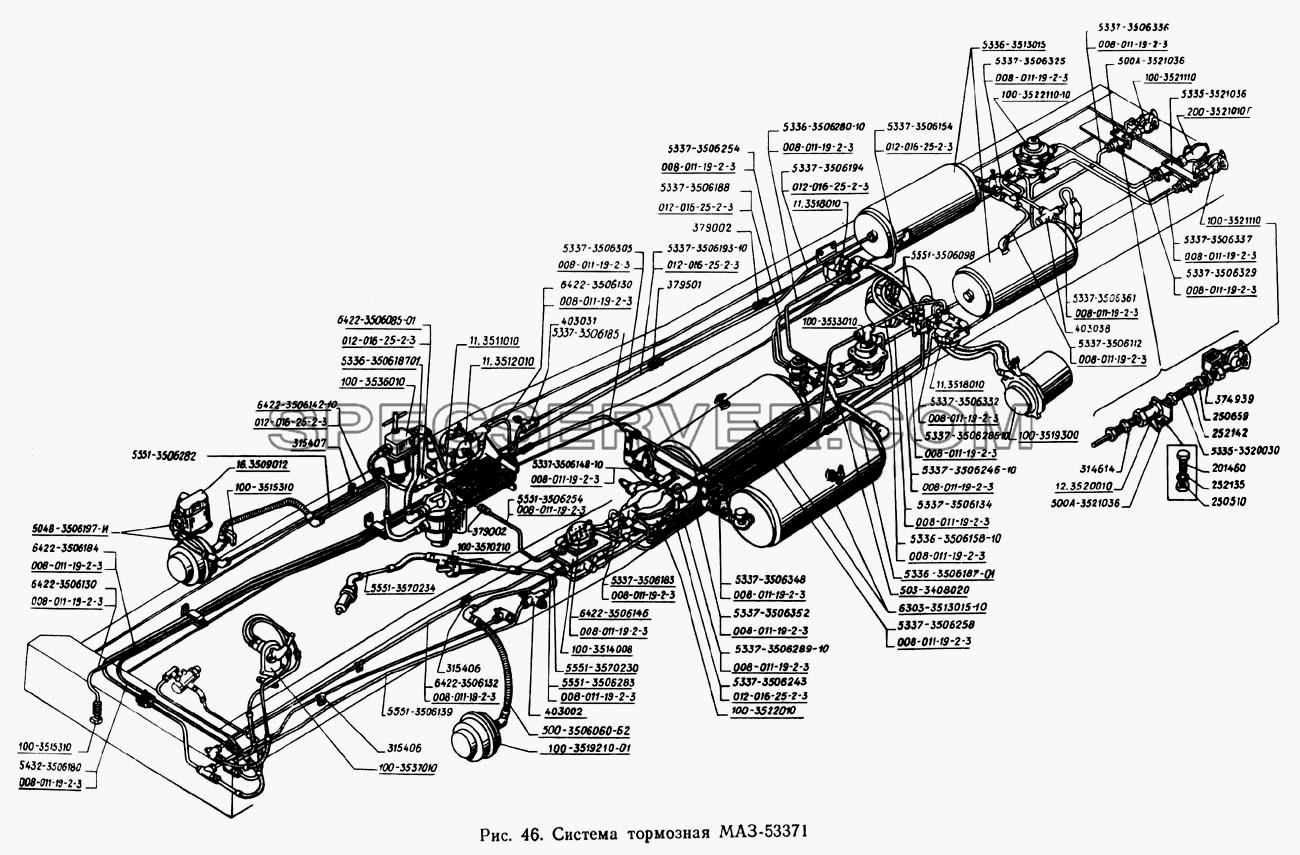

Система тормозная МАЗ-53371 для МАЗ-5433 (список запасных частей)

Таблица запасных частей

Установка регулятора тормозных сил, ускорительных клапанов, шланги к энергоаккумуляторам МАЗ-53371 для МАЗ-5433 (список запасных частей)

Установка регулятора тормозных сил, ускорительных клапанов, шланги к энергоаккумуляторам МАЗ-53371 для МАЗ-5433 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	008-011-19-2-1	Кольцо
-	012-016-25-2-1	Кольцо
-	100-3513110	Клапан слива конденсата
-	100-3514007	Кран тормозной двухсекционный с рычагом
-	100-3514008	Кран с рычагом в сборе
-	100-3515310	Клапан контрольного вывода
-	100-3519209-51	Комплект запасных частей (камеры 100-3519210-01, 100-3519200)
-	100-3519210-01	Камера тормозная передняя
-	100-3519300	Тормозная камера 30/30 задняя
-	100-3519309	Ремкомплект (тормозной камеры 100-3519300)
-	100-3521109	Комплект запасных частей (головки 100-3521110, 100-3521111)
-	100-3521110	Головка соединительная типа «ПАЛМ»
-	100-3521110	Головка соединительная типа «ПАЛМ»
-	100-3521110	Головка соединительная типа «ПАЛМ»
-	100-3522009	Комплект запасных частей (клапана 100-3522010)
-	100-3522010	Клапан управления тормозами прицепа с двухпроводным приводом
-	100-3522109	Комплект запасных частей (клапана 100-3522110-10)
-	100-3522110-10	Клапан управления тормозами прицепа с однопроводным приводом
-	100-3522110-10	Клапан управления тормозами прицепа с однопроводным приводом
-	100-3533010	Регулятор тормозных сил
-	100-3533035	Пружина
-	100-3536010	Предохранитель против замерзания
-	100-3537009	Кран тормозной обратного действия с ручным управлением
-	100-3537010	Кран тормозной обратного действия с ручным управлением
-	100-3537038	Пружина
-	100-3570210	Цилиндр моторного тормоза
-	100.3570209	Цилиндр моторного тормоза
-	11-35110050	Охладитель
-	11-3511024	Корпус с клапаном в сборе
-	11-3511032	Золотник клапана
-	11-3512009	Регулятор давления с предохранительным клапаном в сборе
-	11-3518010	Клапан ускорительный
-	11-3518010	Клапан ускорительный
-	11-3522067	Кольцо упорное
-	11.3511009	Водоотделитель
-	11.3511010	Влагоотделитель в сборе
-	11.3511094	Поршень
-	11.3512010	Регулятор давления с предохранительным клапаном в сборе
-	11.3518009	Клапан ускорительный
-	12.3520010	Кран разобщительный в сборе
-	16.3509012	Компрессор в сборе
-	200-3521010Г	Головка соединительная в сборе
-	201460	Болт М8-6gх30
-	250510	Гайка М8-6Н
-	250659	Гайка М22х1,5-6Н
-	252135	Шайба 8Т
-	252142	Шайба 22Т
-	314614	Гайка М12х1,5-5Н6Н
-	315406	Кляммер
-	315407	Кляммер
-	374939	Гайка М22х1,5-6Н
-	379002	Ниппель проходной
-	379501	Ниппель проходной
-	403002	Тройник
-	403038	Тройник
-	500-3501136-04	Рычаг тормоза регулировочный
-	500-3506060-Б2	Шланг
-	500-3802054-Б	Шестерня привода спидометра (для шин 12.00-20)
-	500А-3521036	Кронштейн
-	503-3408020	Втулка
-	503А-3802054	Шестерня привода спидометра (для шин 11.00-20)
-	503А-3802055	Шестерня спидометра
-	504В-3506197-И	Трубка со шлангом в сборе
-	5335-3520030	Ниппель разобщительного крана и соединительной головки
-	5335-3521036	Кронштейн
-	5336-3501016	Втулка
-	5336-3501034	Пружина колодок тормоза
-	5336-3501070	Барабан тормозной
-	5336-3501090	Колодка в сборе
-	5336-3501091	Колодка в сборе
-	5336-3501110	Кулак передний разжимной, правый
-	5336-3501111	Кулак разжимной передний левый
-	5336-3502110	Кулак разжимной заднего тормоза, правый
-	5336-3502111	Кулак разжимной заднего тормоза
-	5336-3502132-01	Ось колодок
-	5336-3502160	Корпус разжимного кулака
-	5336-3506158-10	Трубка
-	5336-3506187-01	Шланг к клапану четырехконтурному
-	5336-3506280-10	Трубка
-	5336-3513015	Ресивер
-	5336-3519170	Кронштейн тормозной камеры правый
-	5336-3519171	Кронштейн тормозных аппаратов левый
-	5336-3570230	Трубка
-	5337-3506112	Трубка
-	5337-3506134	Трубка
-	5337-3506148-10	Трубка
-	5337-3506154	Трубка
-	5337-3506183	Трубка
-	5337-3506185	Трубка
-	5337-3506188	Трубка
-	5337-3506193-10	Трубка
-	5337-3506194	Трубка
-	5337-3506243	Трубка
-	5337-3506246-10	Трубка
-	5337-3506254	Трубка
-	5337-3506258	Трубка
-

№	Номер детали	Наименование запчасти
-	008-011-19-2-2	Кольцо
-	008-011-19-2-3	Кольцо
-	010-014-25-2-3	Кольцо
-	010-016-30-2-3	Кольцо
-	012-016-25-2-2	Кольцо резиновое
-	014-018-25-2-3	Кольцо
-	020-025-30-2-2	Кольцо
-	020-025-30-2-3	Кольцо
-	100-3519300	Тормозная камера 30/30 задняя
-	100-3533010	Регулятор тормозных сил
-	100-3562009	Комплект запасных частей (клапана 100-3562010)
-	100-3562010	Клапан двухмагистральный
-	11-3518010	Клапан ускорительный
-	13.3515310	Клапан контрольного вывода
-	201493	Болт М10-6gх16
-	201509	Болт М10-6gх60
-	250512	Гайка М10-6Н
-	250636	Гайка М16х1,5-6Н
-	252136	Шайба 10.ОТ
-	374934	Гайка переходная
-	375818	Шайба 12
-	375960	Шайба 16
-	376145	Шайба 22
-	378609	Пробка
-	402741	Угольник
-	402769	Угольник
-	402776	Угольник
-	403033	Тройник
-	403041	Тройник
-	403068	Тройник
-	404304	Штуцер
-	404314	Штуцер
-	500-3506060-Б2	Шланг
-	500-5001083	Втулка распорная
-	5335-3506293	Соединитель
-	5336-3506052	Кронштейн
-	5336-3506158-10	Трубка
-	5336-3506280	Трубка
-	5336-3506280-10	Трубка
-	5337-3506188	Трубка
-	5337-3506246-10	Трубка
-	5337-3506289-10	Трубка
-	5551-3506098	Шланги
-	6422-3506085-00	Шланг к задним тормозам
-	6422-3506085-01	Шланг к задним тормозным камерам
-	ММ124Д-3810600	Датчик аварийного давления воздуха

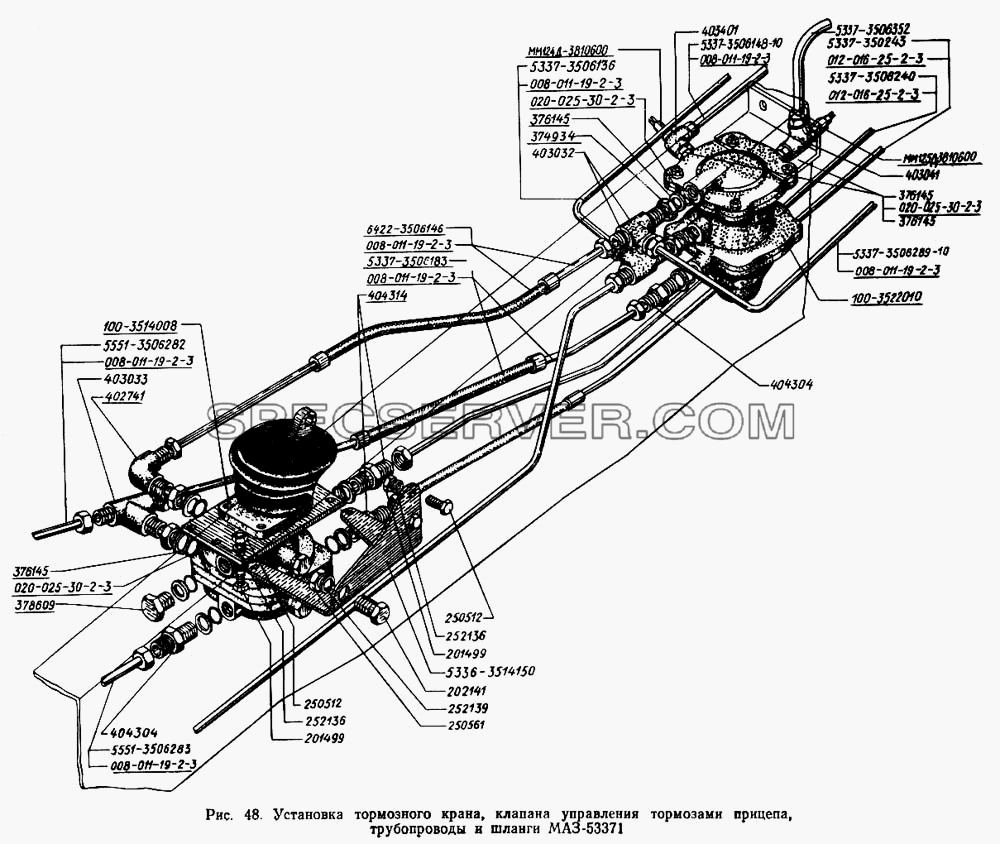

Установка тормозного крана, клапана управления тормозами прицепа, трубопроводы и шланги МАЗ-53371 для МАЗ-5433 (список запасных частей)

Установка тормозного крана, клапана управления тормозами прицепа, трубопроводы и шланги МАЗ-53371 для МАЗ-5433 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	008-011-19-2-3	Кольцо
-	012-016-25-2-3	Кольцо
-	020-025-30-2-3	Кольцо
-	020-025-30-2-3	Кольцо
-	022-028-36-2-3	Кольцо
-	023-028-30-2-3	Кольцо
-	100-3514008	Кран с рычагом в сборе
-	100-3514009	Комплект запасных частей
-	100-3522010	Клапан инверсионный
-	100-3533009-51	Комплект запасных частей (регулятора 100-3533010)
-	100-3533110	Упругий элемент регулятора тормозных сил
-	100.3514026	Пружина
-	11.3812010	Указатель напряжения
-	131-3839600	Датчик засоренности воздушного фильтра
-	20.3843010	Датчик электроспидометра
-	201499	Болт М10-6gх30
-	202141	Болт М16х1,5-6gх35
-	250512	Гайка М10-6Н
-	250561	Гайка М16х1,5-6Н
-	252136	Шайба 10.ОТ
-	252139	Шайба 16.ОТ
-	2531.3813010	Тахометр 2531.3813
-	374934	Гайка переходная
-	376145	Шайба 22
-	378609	Пробка
-	402741	Угольник
-	403032	Тройник
-	403033	Тройник
-	403041	Тройник
-	403401	Крестовина
-	404304	Штуцер
-	404314	Штуцер
-	5336-3514150	Кронштейн
-	5337-350243
-	5337-3506136	Трубка
-	5337-3506148-10	Трубка
-	5337-3506183	Трубка
-	5337-3506240	Трубка
-	5337-3506352	Трубка
-	5337-3508289-10
-	5551-3506282	Трубка
-	5551-3506283	Трубка
-	6422-3506146	Трубка со шлангом
-	МД14-3912200	Манометр шинный
-	ММ124Д-3810600	Датчик аварийного давления воздуха
-	ММ125Д-3810600	Включатель пневматический сигнала торможения, блокировки
-	ММ355-3829010	Датчик давления воздуха
-	ММ370-3829010	Датчик давления
-	ТС107-1306100-06	Термостат

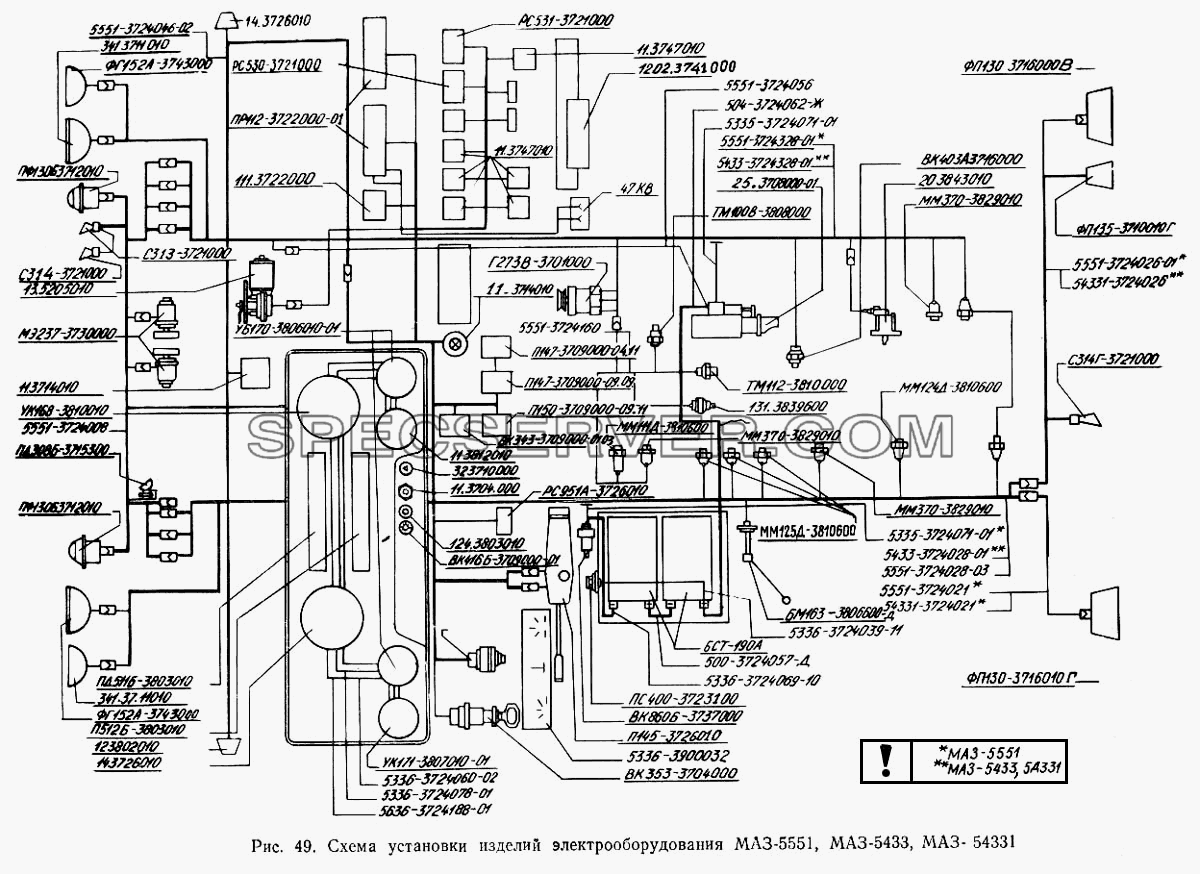

Схема установки изделий электрооборудования МАЗ-5551, МАЗ-5433, МАЗ-54331 для МАЗ-5433 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	11.3704000	Кнопка управления дистанционного включения массы
-	11.3714010	Плафон освещения кабины
-	11.3747010	Реле
-	11.3812010	Указатель напряжения
-	1102.3740999	Клапан топливный электромагнитный
-	111.3722000	Блок предохранителей
-	12.3802010	Электроспидометр
-	1202.3741000	Резистор добавочный с электротермическим реле
-	124.3803010	Фонарь контрольной лампы
-	13.5205009	Стеклоочиститель 3-щеточный
-	13.5205010	Стеклоочиститель 3-щеточный
-	131-3839600	Датчик засоренности воздушного фильтра
-	14.3726010	Повторитель боковой указателя поворота
-	20.3843010	Датчик электроспидометра
-	25.3708000-01	Стартер в сборе
-	32.3710000	Выключатель аварийной сигнализации
-	341.3711010	Фара головная
-	341.3711010	Фара головная
-	47КВ	Розетка 47КВ
-	500-3724057-Д	Перемычка аккумуляторных батарей
-	504-3724062-Ж	Провод от аккумуляторных батарей к стартеру
-	5335-3724071-01	Провод «массы»
-	5336-3724039-11	Провод питания розетки переносной лампы
-	5336-3724060-02	Провод массы
-	5336-3724069-10	Провод выключения «массы»
-	5336-3724078-01
-	5336-3724188-01
-	5336-3900032
-	5433-3724028-01	Жгут по лонжерону
-	5433-3724328-01
-	54331-3724021	Жгут заднего фонаря левого
-	54331-3724026	Жгут заднего фонаря правого
-	5551-3724008	Жгут основной
-	5551-3724021	Жгут заднего фонаря левого
-	5551-3724026-01	Жгут заднего фонаря правого
-	5551-3724028-03	Жгут по лонжерону
-	5551-3724046-02	Жгут по крыше
-	5551-3724056	Провод от аккумуляторной батареи к выключателю «массы»
-	5551-3724160	Жгут правый
-	5551-3724328-01
-	6СТ-190А	Аккумуляторная батарея
-	БМ163Б-3806600-Д	Датчик уровня топлива
-	ВК343-3709000-01.03	Выключатель
-	ВК343-3709000-01.04	Выключатель
-	ВК343-3709000-01.16	Выключатель
-	ВК343-3709000-01.35	Выключатель
-	ВК353-3703999	Выключатель стартера
-	ВК353-3704000	Выключатель стартера
-	ВК403А-3716000	Выключатель
-	ВК416Б-3709000-01	Выключатель освещения щитка приборов с реостата
-	ВК856-3707999	Выключатель стартера
-	ВК860Б-3737000	Включатель «массы»
-	Г273В-3701000	Генератор переменного тока
-	КТ127-3749999	Контактор
-	ЛВ211-3714328	Патрон лампы (44737473129)
-	ММ111Д-3810600	Датчик аварийного давления масла
-	ММ124Д-3810600	Датчик аварийного давления воздуха
-	ММ125Д-3810600	Включатель пневматический сигнала торможения, блокировки
-	ММ370-3829010	Датчик давления воздуха
-	МЭ237-3730000	Электродвигатель
-	П145-3726010	Переключатель света и поворота
-	П147-3709000-04.11	Переключатель
-	П147-3709000-09.09	Переключатель
-	П150-3709000-09.11	Выключатель
-	ПД308Б-3715300	Лампа подкапотная
-	ПД511Б-3803010	Блок контрольных ламп
-	ПД512Б-3803010	Блок контрольных ламп
-	ПР112-3722000-01	Блок предохранителей
-	ПР112-3722100-А	Вставка плавкая предохранителей
-	ПР112-3722200-А	Вставка плавкая предохранителей
-	ПС300А3-3723149	Вилка штепсельная
-	ПС325-3723149	Вилка штепсельная
-	ПС400-3723100	Розетка штепсельная
-	ПФ1306-3712010	Подфарник
-	ПФ233А-3737999	Фонарь сигнальный
-	РС103-3707999	Реле стартера
-	РС530-3721000	Реле
-	РС531-3721000	Сигнализатор шумовой
-	РС951А-3726010	Прерыватель указателей поворота
-	С306-3721000-Г	Сигнал (уст. до 1988 г.)
-	С307-3720999	Сигнал (уст. до 1988 г.)
-	С313-3721000	Сигнал (уст. с 1988 г.)
-	С314-3721000	Сигнал (уст. с 1988 г.)
-	С314Г-3721000	Сигнал (уст. с 1988 г.)
-	ТМ100В-3808000	Датчик указателя температуры воды
-	ТМ112-3810000	Датчик сигнализатора температуры воды
-	УБ170-3806010-01	Указатель уровня топлива
-	УК168-3810010	Приемник указателя давления
-	УК170-3810010-02	Указатель давления
-	УК171-3807010-01	Указатель температуры воды
-	ФГ152А-3742999	Фара противотуманиая
-	ФГ152А-3743000	Фара противотуманная
-	ФП130-3716010-В	Фонарь задний левый
-	ФП130-3716010-Г	Фонарь задний правый
-	ФП135-3716010-Г	Фонарь заднего хода
-	ФП310Е-3731009	Световозвращатель
-	Я120М1-3701999

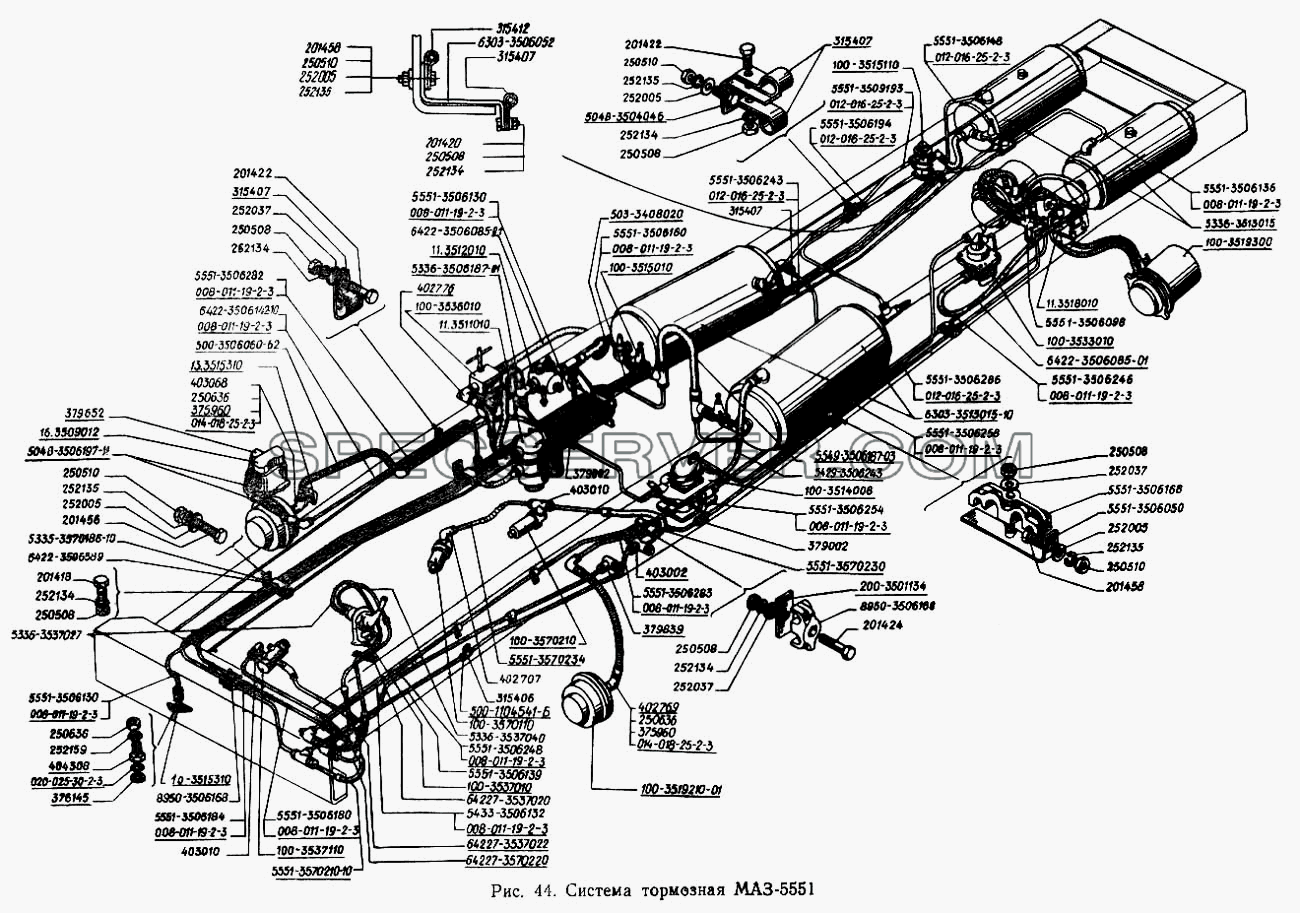

Система тормозная МАЗ-5551 для МАЗ-5433 (список запасных частей)

Установка регулятора тормозных сил, двойного защитного и ускорительного клапанов и шланги к энергоаккумуляторам МАЗ-5551, МАЗ-5337 для МАЗ-5433 (список запасных частей)

Система тормозная МАЗ-53371 для МАЗ-5433 (список запасных частей)

Установка регулятора тормозных сил, ускорительных клапанов, шланги к энергоаккумуляторам МАЗ-53371 для МАЗ-5433 (список запасных частей)

Установка тормозного крана, клапана управления тормозами прицепа, трубопроводы и шланги МАЗ-53371 для МАЗ-5433 (список запасных частей)

Схема установки изделий электрооборудования МАЗ-5551, МАЗ-5433, МАЗ-54331 для МАЗ-5433 (список запасных частей)
