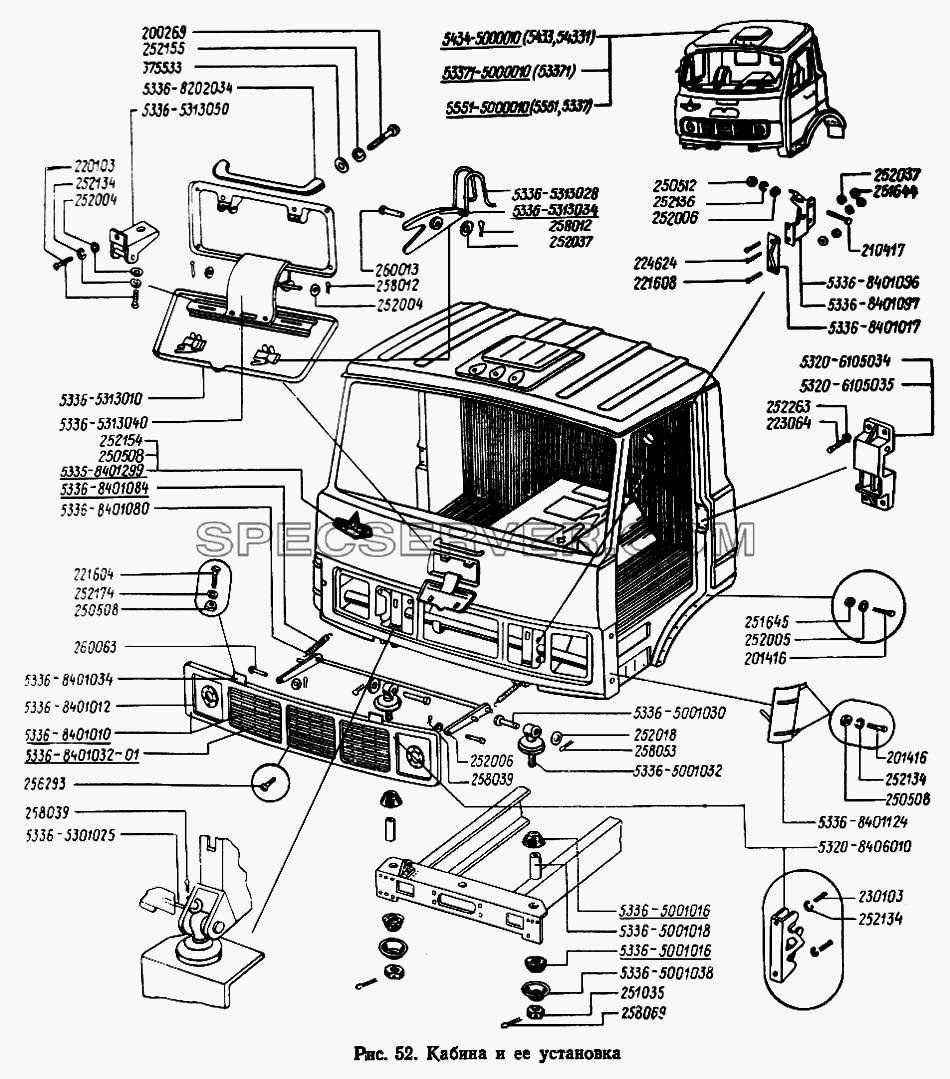

Запчасти: Кабина и ее установка для МАЗ-5433

Кабина и ее установка для МАЗ-5433 (список запасных частей)

Таблица запасных частей

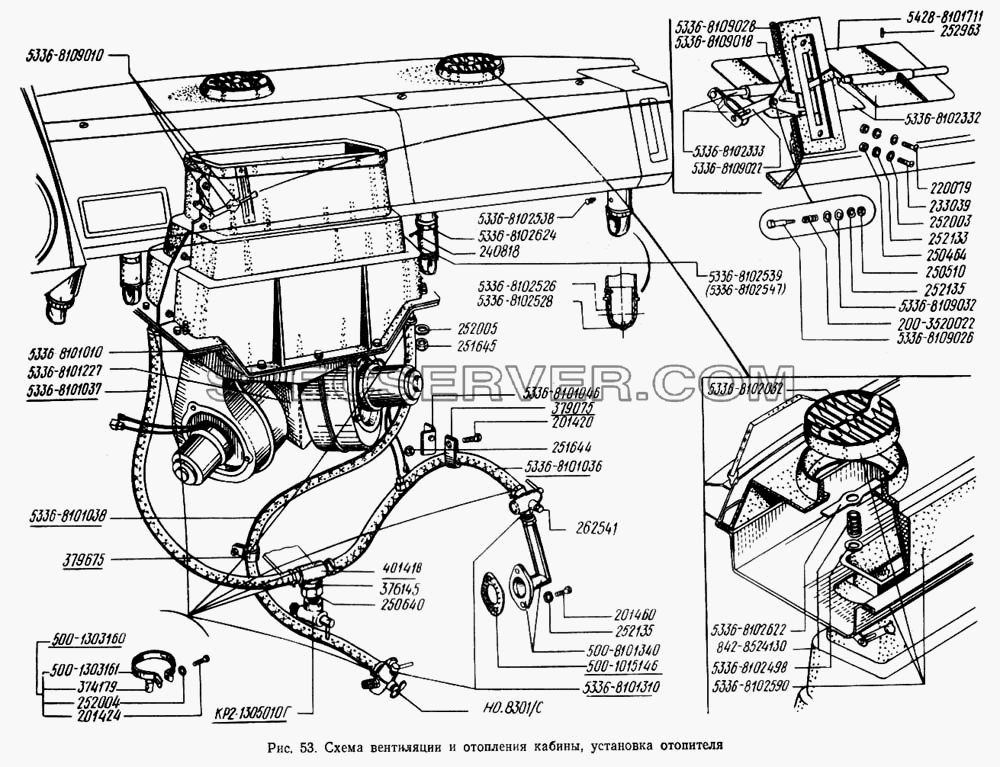

Схема вентиляции и отопления кабины, установка отопителя для МАЗ-5433 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	181.5003010-01	Гидроцилиндр
-	182.5004010-10	Насос подъема кабины
-	200269	Болт М8-6gх50
-	201416	Болт М6-6gх12
-	21011-6104064	Ручка стеклоподъемника
-	210417	Болт
-	212-8402036	Буфер
-	220103	Винт М6-6gх12
-	221604	Винт М6-6gх14
-	221608	Винт М6-6gх22
-	223064	Винт М6-6gх14
-	224624	Винт М6-6gх14
-	230103	Винт 2М6-6gх12
-	250508	Гайка М6-6Н
-	250512	Гайка М10-6Н
-	251035	Гайка М24х2-5Н6Н
-	251644
-	251645
-	252004	Шайба 6
-	252005	Шайба 8
-	252006	Шайба 10
-	252018	Шайба 18
-	252037	Шайба 6
-	252134	Шайба 6Т
-	252136	Шайба 10.ОТ
-	252154	Шайба 6Л
-	252155	Шайба 8Л
-	252174	Шайба 26
-	252263	Шайба 6
-	256293	Заклепка
-	258012	Шплинт 2х12
-	258039	Шплинт 3,2х20
-	258053	Шплинт 4х25
-	258069	Шплинт 5х36
-	260013	Палец 6х22
-	260063	Палец
-	28.6004028	Манжета
-	375533	Шайба 8
-	500-8403276-01	Брызговик нижний
-	500А-5001578	Пружина
-	503-8501300-А1	Амортизатор
-	503А-8505310	Цилиндр запора
-	504В-8201015-01	Зеркало наружное
-	5320-6105020	Замок правый
-	5320-6105021	Замок левый
-	5320-6105034	Фиксатор замка левый
-	5320-6105034-10	Фиксатор замка правый
-	5320-6105035	Фиксатор замка
-	5320-8406010
-	5335-8401299	Знак заводской
-	5336-5001016	Втулка
-	5336-5001018	Втулка
-	5336-5001030	Ось
-	5336-5001032	Опора
-	5336-5001038-10	Чашка
-	5336-5001550	Запорный механизм
-	5336-5009160	Шланг
-	5336-5206018	Уплотнитель
-	5336-5301025	Скоба
-	5336-5313010	Крышка переднего люка
-	5336-5313028
-	5336-5313034	Защелка
-	5336-5313040
-	5336-5313050	Механизм открывания вентиляционного лючка
-	5336-6100014	Дверь правая
-	5336-6100015	Дверь левая
-	5336-6103120	Уплотнитель стекла двери
-	5336-6103260	Уплотнитель вертикальный
-	5336-6103261	Уплотнитель верхний
-	5336-6103263	Уплотнитель
-	5336-6103274	Окантовка
-	5336-6104010	Стеклоподъемник правый
-	5336-6104011	Стеклоподъемник левый в сборе
-	5336-6104038	Трос
-	5336-6106013-01	Петля двери левая
-	5336-6106148	Пружина ограничителя двери
-	5336-6107030	Уплотнитель дверного проема
-	5336-6301010	Панель передка наружная
-	5336-8202034	Поручень
-	5336-8401010	Облицовка передка
-	5336-8401012
-	5336-8401017
-	5336-8401032-01	Решетка
-	5336-8401034
-	5336-8401080
-	5336-8401084	Пружина
-	5336-8401096
-	5336-8401097
-	5336-8401124	Щиток (боковые отражатели)
-	5336-8405010	Панель передняя, правая (уст. до 1987 г.)
-	5336-8405011	Панель передняя, левая (уст. до 1987 г.)
-	5336-8405016	Подножка нижняя
-	5336-8405024	Подножка верхняя
-	53371-5000010-10	Кабина
-	53371-8403016	Крыло переднее, правое
-	53371-8403017	Крыло переднее, левое
-	53371-8403028

№	Номер детали	Наименование запчасти
-	006-009-19-2-3	Кольцо
-	006-010-25-2-3	Кольцо
-	200-3520022	Пружина пробки разобщительного крана
-	201420	Болт М6-6gх20
-	201424	Болт М6-6gх30
-	201460	Болт М8-6gх30
-	220079	Винт М5-6gх14
-	233039	Винт 2М5-6gх14
-	240818	Винт М4х12
-	250464	Гайка М5-6Н
-	250510	Гайка М8-6Н
-	250640	Гайка М20х1,5
-	251644
-	251645
-	252003	Шайба 5
-	252004	Шайба 6
-	252005	Шайба 8
-	252133	Шайба 5Т
-	252135	Шайба 8Т
-	252963	Заклепка
-	262541	Пробка КГ 1/8"
-	374179	Гайка М6-6Н
-	376145	Шайба 22
-	379075
-	379675	Кляммер
-	401418	Тройник
-	500-1015146	Прокладка фланца
-	500-1303160	Хомут
-	500-1303161	Хомутик
-	500-8401340
-	5336-5313034	Защелка
-	5336-8101010	Отопитель
-	5336-8101036	Шланг отопителя подводящий передний (1-650 мм, диаметр 16х28)
-	5336-8101037	Шланг отопителя подводящий задний (1-750 мм, диаметр 16Х28)
-	5336-8101038	Шланг отопителя отводящий задний (1-1450 мм, диаметр 16х28)
-	5336-8101046	Кронштейн
-	5336-8101227
-	5336-8101310	Краник отопителя
-	5336-8102032
-	5336-8102332
-	5336-8102333
-	5336-8102498
-	5336-8102526
-	5336-8102528
-	5336-8102538	Кнопка
-	5336-8102539
-	5336-8102547
-	5336-8102590
-	5336-8102622
-	5336-8102624
-	5336-8109010
-	5336-8109018
-	5336-8109022
-	5336-8109026	Ось
-	5336-8109028
-	5336-8109032	Шайба
-	5428-8101711
-	842-8524130
-	КР2-1305010Г	Краник сливной в сборе
-	НО-8301/С

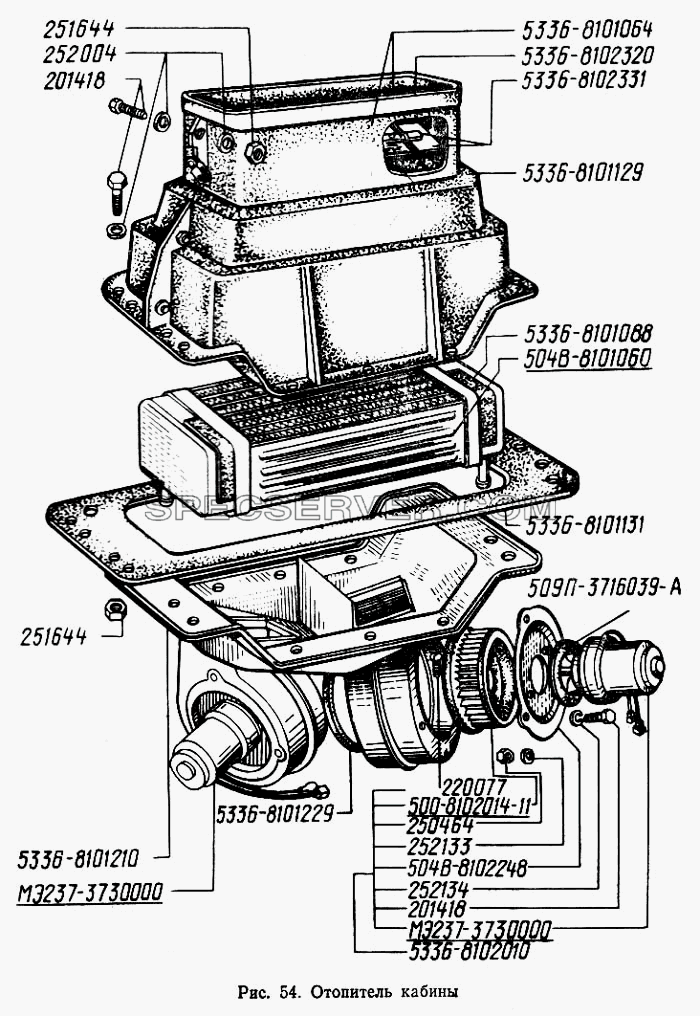

Отопитель кабины для МАЗ-5433 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	201418	Болт М6-6gх16
-	220077	Винт М5-6gх10
-	250464	Гайка М5-6Н
-	251644
-	252004	Шайба 6
-	252133	Шайба 5Т
-	252134	Шайба 6Т
-	500-8102014-11	Ротор
-	504В-8101060	Радиатор отопителя
-	504В-8102248	Держатель электродвигателя
-	509П-3716039-А	Прокладка
-	5336-8101064	Стенка отопителя
-	5336-8101064	Стенка отопителя
-	5336-8101088	Уплотнитель
-	5336-8101088	Уплотнитель
-	5336-8101129	Уплотнитель верхний
-	5336-8101129	Уплотнитель верхний
-	5336-8101131	Уплотнитель нижний
-	5336-8101210	Основание короба
-	5336-8101229	Уплотнитель воздухозаборника
-	5336-8101310	Краник отопителя
-	5336-8102010	Вентилятор обдува ветровых стекол переднего окна в сборе
-	5336-8102320	Патрубок соединительный
-	5336-8102331	Заслонка
-	ВС11-8101010	Кран
-	МЭ237-3730000	Электродвигатель

Гидрооборудование механизма подъема платформы МАЗ-5551 для МАЗ-5433 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	200219	Болт М6-6gх50
-	200315	Болт М10-6gх40
-	201422	Болт М6-6gх25
-	201497	Болт М10-6gх25
-	201499	Болт М10-6gх30
-	205-4202018	Прокладка
-	221608	Винт М6-6gх22
-	250508	Гайка М6-6Н
-	250512	Гайка М10-6Н
-	250512	Гайка М10-6Н
-	250512	Гайка М10-6Н
-	250512	Гайка М10-6Н
-	250512	Гайка М10-6Н
-	250512	Гайка М10-6Н
-	250512	Гайка М10-6Н
-	250512	Гайка М10-6Н
-	250512	Гайка М10-6Н
-	250615	Гайка М12х1,25-6Н
-	252037	Шайба 6
-	252154	Шайба 6Л
-	252156	Шайба 10Л
-	297575	Шплинт 5,6х22
-	297580	Пряжка
-	378502
-	379502	Ниппель
-	379665	Кпяммер
-	401503	Угольник
-	401820	Лента
-	402721	Угольник
-	402789	Угольник
-	403098	Тройник
-	403135	Тройник
-	403606	Тройник
-	404315	Штуцер
-	500-1104541Б	Втулка
-	500-1104541Б	Втулка
-	500-1104541Б	Втулка
-	503-4202010-Б	Коробка отбора мощности
-	503-4202010-Б	Коробка отбора мощности
-	503-8604013	Прокладка насоса
-	503-8608010-05	Бак масляный
-	503-8609026	Хомут
-	503-8609026	Хомут
-	503А-8505310	Цилиндр запора
-	503А-8505310	Цилиндр запора
-	503А-8603421-11	Направляющая 3-й трубы
-	503А-8603510-03	Гидроцилиндр
-	503А-8606204	Кран пневматический управления
-	503А-8606204	Кран пневматический управления
-	54.57.020А	Элемент фильтрующий
-	543-3506165	Колодка
-	543-3506165	Колодка
-	54331-8609029	Шланг
-	5549-8609029	Шланг
-	5549-8609480	Шланг гибкий к цилиндру (уст. на МАЗ-54331)
-	5551-8607010	Клапан
-	5551-8607010	Клапан
-	5551-8609020	Шланг
-	5551-8609020	Шланг
-	5551-8609021-10	Шланг
-	5551-8609021-10	Шланг
-	5551-8609029-10	Шланг
-	5551-8609140	Трубопровод
-	5551-8609140	Трубопровод
-	5551-8609146	Трубопровод
-	5551-8609146	Трубопровод
-	5551-8609154	Трубопровод
-	5551-8609154	Трубопровод
-	5551-8609156	Трубопровод
-	5551-8609156	Трубопровод
-	5551-8609156	Трубопровод
-	5551-8609225	Пластина
-	5551-8609225	Пластина
-	5551-8609227	Пластина
-	5551-8609227	Пластина
-	5551-8609430-10	Трубка
-	5551-8609430-10	Трубка
-	5551-8609430-10	Трубка
-	5551-8609430-10	Трубка
-	5551-8609439	Муфта
-	5551-8609439	Муфта
-	5551-8609461-10	Трубка
-	5551-8609461-10	Трубка
-	6422-3506589	Трубка
-	6422-3506589	Трубка
-	80-4608012	Фильтр
-	8950-3506168	Хомут
-	8950-3506168	Хомут
-	8950-3506168	Хомут
-	НШ32У-2	Насос шестеренчатый правого вращения (гидроусилителя рулевого управления)

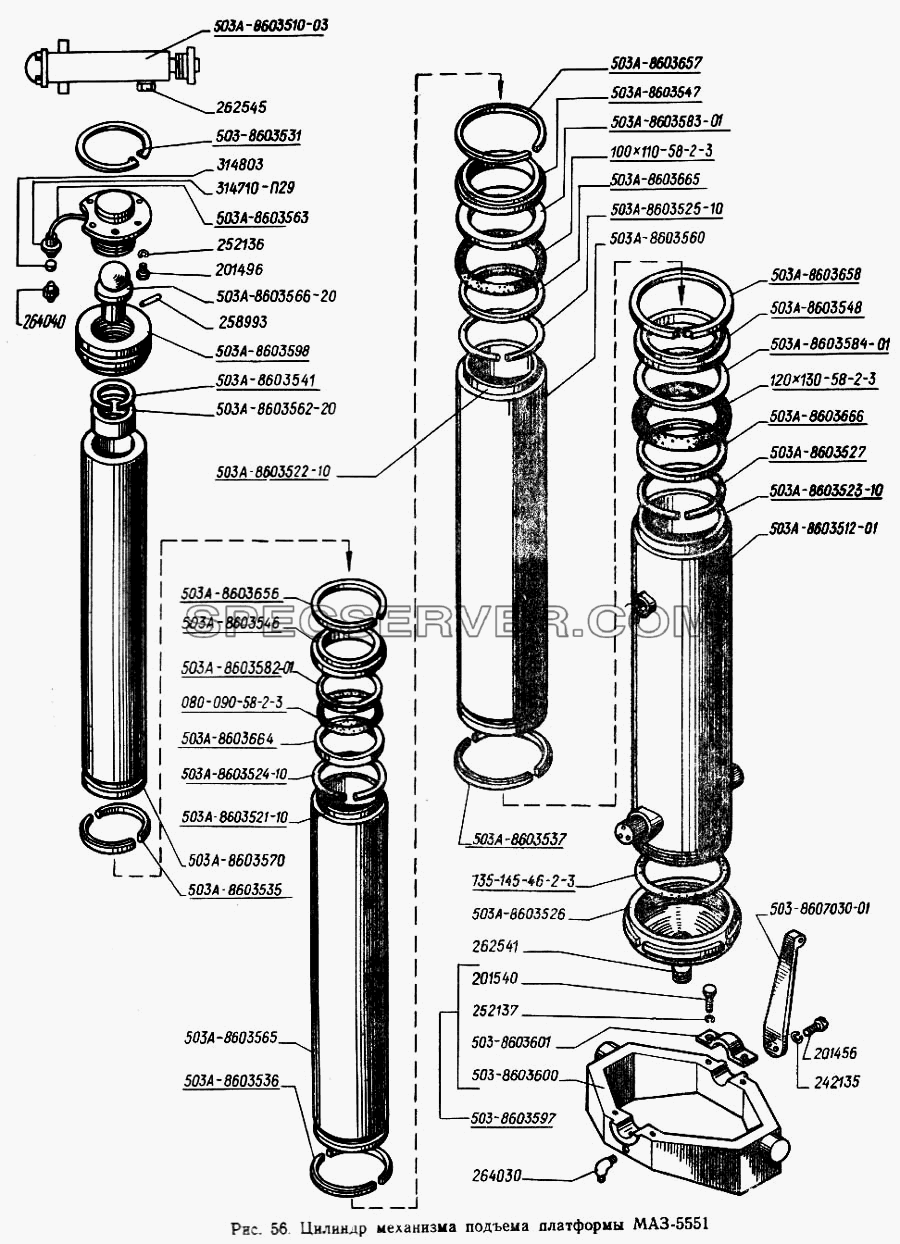

Цилиндр механизма подъема платформы МАЗ-5551 для МАЗ-5433 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	080-090-58-2-3	Кольцо
-	100х110-58-2-3	Кольцо
-	120х130-58-2-3	Кольцо
-	135-145-46-2-3	Кольцо уплотнительное
-	201456	Болт М8-6gх20
-	201496	Болт
-	201540	Болт М12-6gх30
-	236-1601138-Б	Накладка фрикционная ведомого диска сцепления, заготовка
-	242135	Шайба 10 ОТ
-	252136	Шайба 10.ОТ
-	252137	Шайба 12.ОТ
-	258993	Штифт 10х50
-	262541	Пробка КГ 1/8"
-	262545	Пробка КГ 3/4"
-	264030	Масленка 2.3.45 Ц6хр
-	314710-П29	Гайка соединительная
-	314803	Муфта
-	503-8603531	Кольцо стопорное
-	503-8603597	Опора гидроцилиндра
-	503-8603600	Опора цилиндра гидроподъемника нижняя
-	503-8603601	Крышка
-	503-8606117-01	Диафрагма
-	503-8607030-01	Рычаг
-	503А-8603510-03	Гидроцилиндр
-	503А-8603512-01	Корпус
-	503А-8603521-10	Направляющая
-	503А-8603522-10	Направляющая
-	503А-8603523-10	Направляющая
-	503А-8603524-10	Кольцо упорное
-	503А-8603525-10	Кольцо упорное
-	503А-8603526	Днище
-	503А-8603527	Кольцо
-	503А-8603535	Полукольцо направляющее
-	503А-8603536	Полукольцо направляющее
-	503А-8603537	Полукольцо направляющее
-	503А-8603541	Кольцо
-	503А-8603546	Грязесъемник
-	503А-8603547	Грязесъемник
-	503А-8603548	Грязесъемник
-	503А-8603560	Труба
-	503А-8603562-20	Переходник
-	503А-8603563	Опора верхняя
-	503А-8603565	Труба
-	503А-8603566-20	Голова опоры
-	503А-8603570	Труба
-	503А-8603582-01	Шайба
-	503А-8603583-01	Шайба
-	503А-8603584-01	Шайба
-	503А-8603598	Гайка верхняя опоры
-	503А-8603656	Кольцо
-	503А-8603657	Кольцо
-	503А-8603658	Кольцо
-	503А-8603664	Втулка
-	503А-8603665	Втулка
-	503А-8603666	Втулка
-	504Б-8607010-12	Клапан управления подъемом платформы (уст. МАЗ-54331) (45341153558)
-	504Б-8607036-Б	Пружина клапана
-	504Б-8607040-12	Пружина редукционного клапана
-	5336-3601105	Накладка колодки тормоза
-	5336-5109016	Коврик пола правый
-	5336-5109017	Коврик пола левый
-	5551-8607100-10	Трос

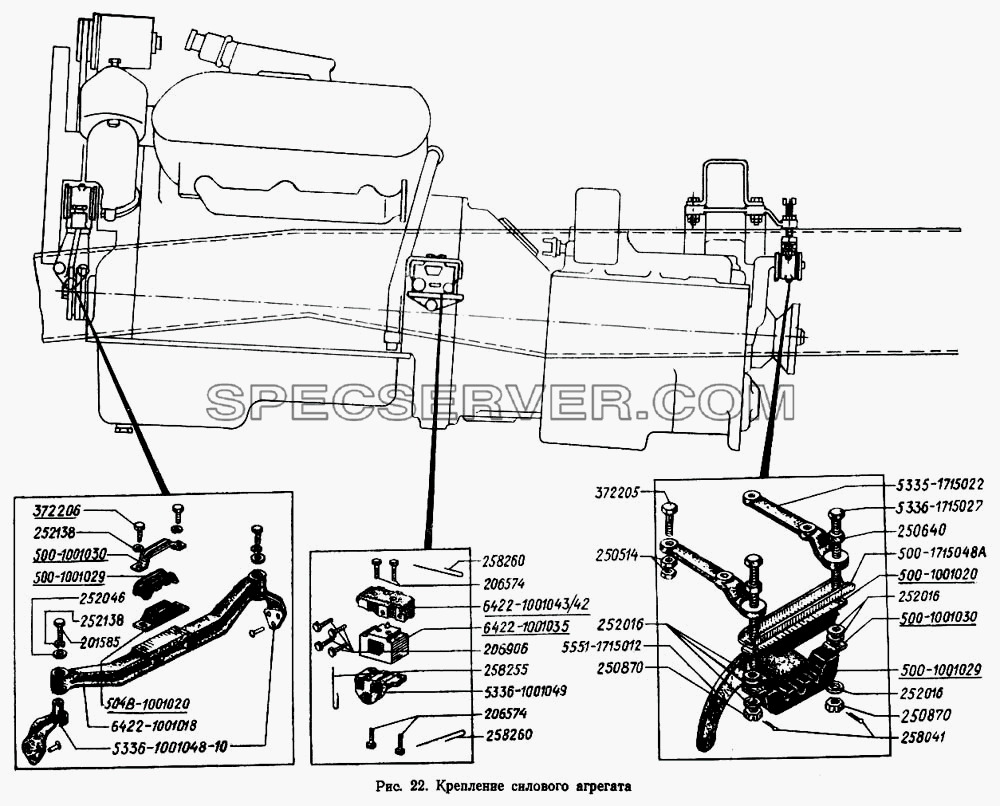

Крепление силового агрегата для МАЗ-5433 (список запасных частей)

Таблица запасных частей

№	Номер детали	Наименование запчасти
-	201585	Болт М14-6gх30
-	206574	Болт 3М12-6gх25
-	206574	Болт 3М12-6gх25
-	206906	Болт 3М14-6gх35
-	250514	Гайка М12-6Н
-	250640	Гайка М20х1,5
-	250870	Гайка М14х1,5-5Н6Н
-	252016	Шайба 14
-	252046	Шайба 14
-	252138	Шайба 14.ОТ
-	252138	Шайба 14.ОТ
-	258041	Шплинт 3,2х32
-	258255	Шплинт 1,2х225
-	258260	Шплинт-проволока
-	372205	Болт М14х1,5-6gх42
-	372206	Болт М14-6gх42
-	500-1001020	Подушка передней опоры двигателя в сборе
-	500-1001029	Амортизатор
-	500-1001030	Скоба
-	500-1715048А	Усилитель подушки
-	504В-1001020	Подушка
-	5335-1715022	Кронштейн
-	5336-1001048-10	Кронштейн
-	5336-1001049	Кронштейн
-	5336-1715027	Винт
-	5551-1715012	Кронштейн
-	6422-1001018	Балка
-	6422-1001035	Подушка боковой опоры двигателя
-	6422-1001042	Опора правая
-	6422-1001043	Опора левая
