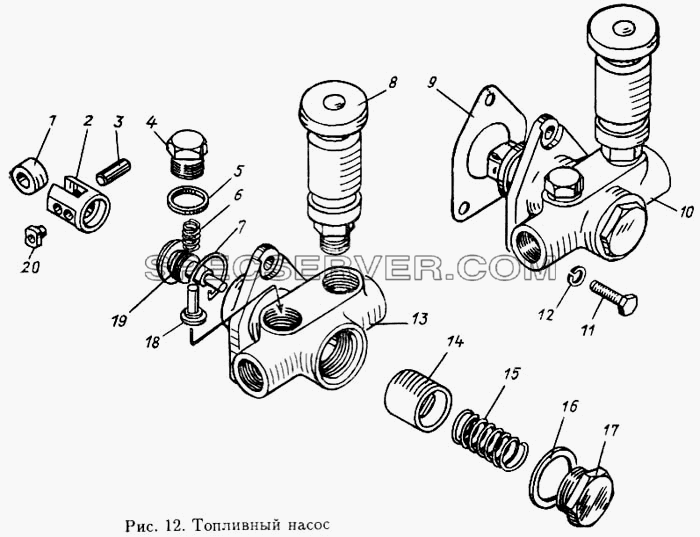

Запчасти: Топливный насос для МАЗ-5433

Топливный насос для МАЗ-5433 (список запасных частей)

Топливный насос для МАЗ-5433 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 236-1110040-А2 Державка грузов со стаканом в сборе
- 238-1109012 Фильтр воздушный в сборе
- 740-1109510-02 Фильтр воздушный
- 740-1109560 Элемент фильтрующий воздушного фильтра
1 236-1106242 Ролик толкателя
2 236-1106240 Толкатель поршня
3 236-1106244 Ось ролика
4 236-1106276 Пробка клапана
5 312367-П Шайба
6 236-1106272 Пружина клапана
7 236-1106256 Кольцо стопорное толкателя
8 236-1106288-В Насос ручной в сборе
9 240-1106285 Прокладка заглушки и фланца
10 240-1106210 Насос топливоподкачивающий в сборе
11 201420-П29 Болт М6х20
12 232134-П29 Шайба
13 236-1106212-А2 Корпус топливного насоса в сборе
14 236-1106228 Поршень топливного насоса
15 236-1106232 Пружина поршня
16 33.1112342 Кольцо уплотнительное
17 236-1106234 Пробка пружины
18 236-1106264 Клапан топливного насоса
19 236-1106222 Шток толкателя с втулкой в сборе
20 236-1106246 Сухарь толкателя

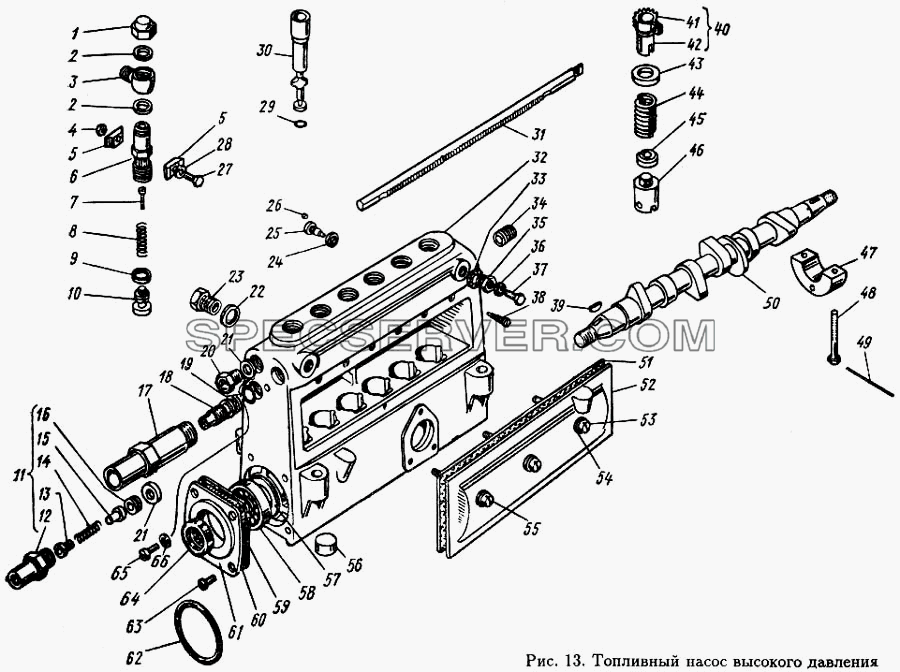

Запчасти: Топливный насос высокого давления для МАЗ-5433

Топливный насос высокого давления для МАЗ-5433 (список запасных частей)

Топливный насос высокого давления для МАЗ-5433 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 005-008-19-2-2 Кольцо уплотнительное
- 120-126-36-2-1 Кольцо уплотнительное корпуса муфты
- 2,2-25Х42-2 Манжета
- 201-1114065-А2 Прокладка крышки заливной горловины
- 201-1117116-А Прокладка фильтрующего элемента
- 201-1117118 Прокладка крышки фильтра тонкой очистки топлива
- 201-1306075-А Прокладка заглушки водяного канала блока цилиндрв
- 236-1111614 Труба подвода масла к ТНВД
- 236-1111620 Труба отвода масла от ТНВД
- 236-1115026 Прокладка впускного коллектора
- 236-1115036-А2 Прокладка соединительного патрубка
- 236-1306054-А Прокладка коробки водяного термостата
- 310121-П Болт регулировочный толкателя
- 311415-П Контргайка
- 60.1111005-30 Насос топливный высокого давления в сборе. (Взамен 60.1111005-20)
- 60.1111073 Пара плунжерная топливного насоса в сборе (уст. до 1988 г.)
- 60.1111086 Прокладка нагнетательного клапана
- 60.1111118 Штуцер топливного насоса (уст. до 1988 г.)
- 60.3906060-10 Комплект автоматической муфты с кулачковым валом (уст. до 1988 г.)
- 60.3906065-10 Комплект корпуса топливного насоса (уст. до 1988 г.)
- 901.1111102 Клапан нагнетательный в сборе
1 312107-П15 Гайка колпачковая
2 312450-П Шайба ниппеля
3 236-1111116 Ниппель соединительный
4 250508-П29 Гайка М6
5 236-1111120 Сухарь штуцера
6 60.1111118-20 Штуцер топливного насоса
7 60.1111113-10 Упор клапана
8 33-1111108 Пружина нагнетательного клапана
9 236-1111086 Прокладка нагнетательного клапана
10 901.1111102-20 Клапан нагнетательный в сборе (уст. с 1988 г.)
11 33-1111282-01 Клапан в сборе
14 33.1111289 Пружина клапана
15 33.1111290 Направляющая клапана
17 236-1111238-Е Втулка ограничителя мощности
18 236-1111249-В Винт ограничителя мощности
19 236-1111245 Кольцо уплотнительное ограничителя мощности
20 236-1111032 Ввертыш корпуса
21 312630-П Шайба жиклера
22 312445-П Шайба
23 236М-1111034-А Ввертыш
24 312353-П Шайба
25 310952-П15 Винт стопорный
26 236-1111154-А Стопор винта
27 201426-П29 Болт стяжной сухаря
28 252134-П29 Шайба пружинная
29 236М-1111083-А Кольцо
30 60.1111073-10 Пара плунжерная топливного насоса
31 238-1111040 Рейка ТНВД
32 60.1111020-21 Корпус топливного насоса (уст.с 1988 г.)
33 312449-П Шайба
34 236-1111050 Пробка корпуса в сборе
35 236-1111036 Ввертыш
36 312446-П Шайба
37 852882-П15 Пробка
38 236-1111122 Винт установочный втулки плунжера
39 314019-П Шпонка сегментная
40 236-1111060 Венец зубчатый со втулкой в сборе
41 236-1111062 Венец зубчатый
42 236-1111064 Втулка зубчатого венца
43 236-1111150-Б Тарелка пружины толкателя верхняя
44 236-1111148-Б Пружина толкателя топливного насоса
45 236-1111151-Е Тарелка нижняя
46 60.1111136-02 Толкатель плунжера в сборе
47 236-1111177-Б3 Опора кулачкового вала
48 852007-П15 Болт
49 852702-П Шплинт-проволока
50 60.1111172-30 Вал кулачковый
51 236-1111226-А2 Прокладка крышки насоса высокого давления
52 60.1111222 Крышка насоса высокого давления
53 236-1111227-Б Винт крепления крышки
54 312651-П Шайба
55 236-1111229-Б Винт крепления крышки
56 236-1111027 Заглушка чашечная
57 3124394115 Шайба
58 7204А Подшипник роликовый кулачкового вала
59 236-1111194 Прокладка крышки
60 236-1111193 Прокладка крышки
61 60.1111182-10 Крышка подшипника
62 236-1111196 Кольцо уплотнительное корпуса регулятора
63 311200-П29 Винт
64 236-1111186-А3 Манжета (уст. до 1988 г.)
65 310704-П29 Винт
66 312446-П Шайба

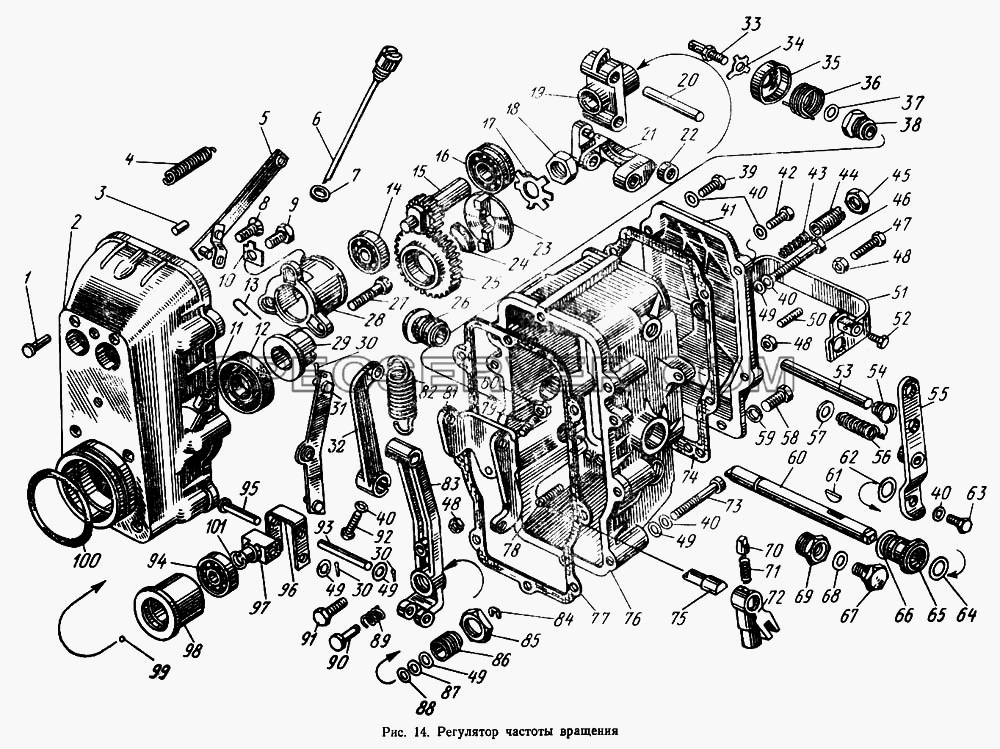

Регулятор частоты вращения для МАЗ-5433 (список запасных частей)

Регулятор частоты вращения для МАЗ-5433 (список запасных частей)

Регулятор частоты вращения для МАЗ-5433 (список запасных частей)

Таблица запасных частей

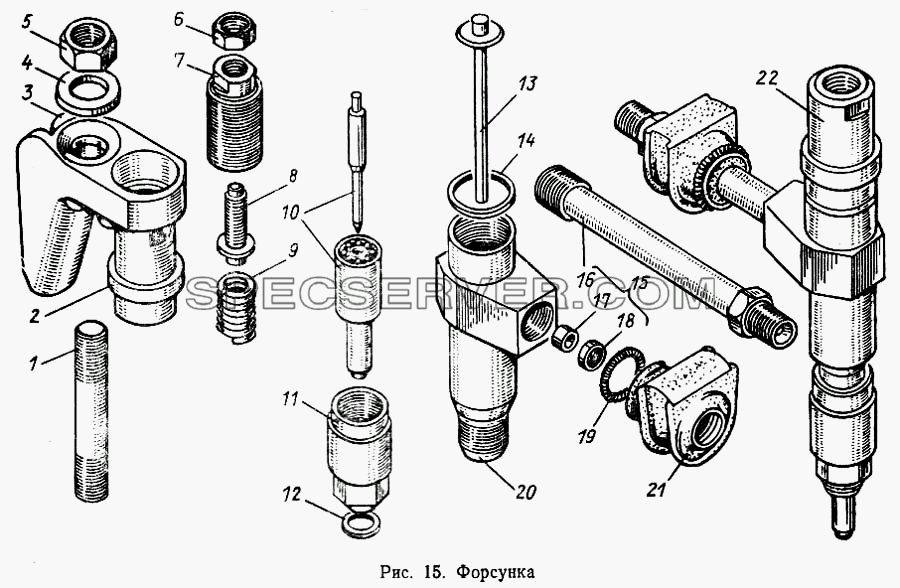

Форсунка для МАЗ-5433 (список запасных частей)

Форсунка для МАЗ-5433 (список запасных частей)

Форсунка для МАЗ-5433 (список запасных частей)

Таблица запасных частей

Номер детали Наименование запчасти
- 236-1110534 Ось ролика груза
- 60.1110060 Муфта грузов в сборе
- 60.1110223-02 Кулиса корректора
- 60.1110438 Пружина (уст. с 1989 г.)
- 852771-П Штифт
1 260003-П15 Палец пружины рычага рейки
2 805.1110022 Корпус регулятора
3 258639-П5 Штифт
4 236-1110448 Пружина рычага рейки
5 236-1110454 Тяга рейки с пружинной планкой в сборе
8 311200-П29 Винт
9 310139-П15 Болт
10 312529-П15 Шайба стопорная
13 236-1110042 Стопор пружинный
14 200 Подшипник шариковый ролика державки грузов
15 236-1110051-В Валик державки грузов
16 46202 Подшипник шариковый валика державки грузов
17 312556-1115 Шайба
18 250634-П15 Гайка
19 236-1110046-Б Державка грузов
20 236-1110049 Ось грузов регулятора
21 236-1110045 Груз регулятора в сборе
22 236-1110532 Ролик груза регулятора
23 236-1110521 Фланец втулки ведущей шестерни
24 236-1110517-Б2 Сухарь ведущей шестерни
25 236-1110516-Б2 Шестерня ведущая
27 310140-П15 Болт
28 236-1110558-В Стакан подшипников валика державки
29 236-1110518-Б Втулка ведущей шестерни
30 258012-П15 Шплинт
31 60.1110443 Рычаг рейки
32 236-1110466-А Рычаг пружины
33 236-1110376 Ось рычага останова двигателя
34 236-1110262 Шайба скобы кулисы
35 236-1110398 Крышка возвратной пружины
36 236-1110396 Пружина скобы кулисы возвратная
37 236-1110394 Кольцо уплотнительное оси кулисы
38 236-1110134-Б Ввертыш оси кулисы
39 310611-П15 Винт
40 252154-П29 Шайба
41 60.1110498 Крышка смотрового люка
42 236-1110500 Винт крепления крышки смотрового люка
43 236-1110490 Пружина буферная
44 60.1110492 Корпус буферной пружины
45 311511-П15 Контргайка корпуса буферной пружины
46 310612-П15 Винт
47 310142-Ш5 Болт регулировочный
48 250508-П29 Гайка М6
49 312370-П15 Шайба
50 236-1110200 Винт регулировочный
51 80.1110380 Скоба кулисы
52 852000-П29 Болт
53 236-1110088 Ось рычага
54 310608-П15 Винт-заглушка
55 236-1110151 Рычаг управления регулятором в сборе
56 236-1110089 Пружина компенсационная
57 312446-П Шайба
58 222580-П29 Винт
59 312353-П Шайба
60 236-1110467 Вал рычага пружины
60 250511-П15 Гайка
61 314003-П Шпонка сегментная
62 312347-П15 Шайба
63 201418-П29 Болт
64 236-1110482 Кольцо вала рычага пружины уплотнительное
65 236-1110476-Б Втулка вала рычага пружины
66 236-1110479 Кольцо втулки вала уплотнительное
67 236-1110390 Ось скобы
68 312353-П Шайба
69 236-1110392 Ввертыш оси скобы
70 236-1110372-Б Фиксатор кулисы
71 236-1110374-Б Пружина фиксатора
72 60.1110132 Кулиса
73 222539-П15 Винт крепления крышки регулятора
74 236-1110499-А3 Прокладка крышки смотрового люка
75 236-1110136-Б Ось кулисы
76 60.1110129 Крышка регулятора
77 236-1110154-А Прокладка крышки регулятора
78 852358-П29 Винт регулировочный
79 242519-П15 Винт регулировочный
81 236-1110080 Рычаг двуплечий
82 236-1110462 Пружина регулятора
83 238НБ-1110406-А2 Рычаг регулятора
84 236-1110418 Кольцо пружинное упорное
85 311512-П15 Контргайка
86 236-1110416 Корпус пружины корректора
87 236-1110141 Шайба регулировочная (количество по потребности)
88 236-1110140 Шайба регулировочная (количество по потребности)
89 236-1110414 Пружина корректора
90 805.1110412 Корректор
91 310305-П15 Болт регулировочный
92 201418-П29 Болт
93 236-1110066 Ось упорной пяты
94 8102 Подшипник шариковый упорный муфты грузов регулятора частоты вращения
95 317849-П5 Палец
96 236-1110433 Серьга регулятора
97






Номер детали Наименование запчасти
- 201-1117038-А2 Элемент фильтрующий топливного фильтра тонкой очистки в сборе (в упаковке, допускается установка 201-1117038-А)
- 236-1115021 Коллектор впускной правый
- 236-1115021-Б Коллектор впускной (уст. с 1989 г.)
- 236-1115024 Коллектор впускной левый
- 236-1117010-А3 Фильтр тонкой очистки топлива в сборе (уст. до 1989 г.)
- 236-1117010-А4 Фильтр тонкой очистки топлива в сборе
- 313447-П Штифт
1 310438-П29 Шпилька крепления скобы
2 236-1112166-Б Колпак форсунки
3 236-1112163-Б2 Скоба крепления форсунки
4 312466-П2 Шайба диаметр 13 под скобу форсунки
5 250515-П2 Гайка
6 311417-П15 Контргайка регулировочного винта
7 236-1112143-Б Гайка пружины
8 236-1112168-Б Винт пружины регулировочный
9 236-1112140 Пружина форсунки
10 26-1112110 Распылитель форсунки в сборе
11 26.1112116 Гайка распылителя
12 312471-П2 Шайба медная диаметр 9,3 уплотнения распылителя форсунки
13 236-1112134-Б3 Штанга форсунки
14 312382-П Шайба колпака уплотнительная
15 236-1112200 Штуцер форсунки с фильтром в сборе
16 236-1112204 Штуцер форсунки
17 236-1112224 Втулка фильтра
18 236-1112208 Фильтр форсунки в сборе
19 236-1112238-А Пружина уплотнителя
20 26.1112023 Корпус форсунки
21 236-1112225-Б2 Уплотнитель штуцера с пружиной
22 26.1112010-02 Форсунка в сборе

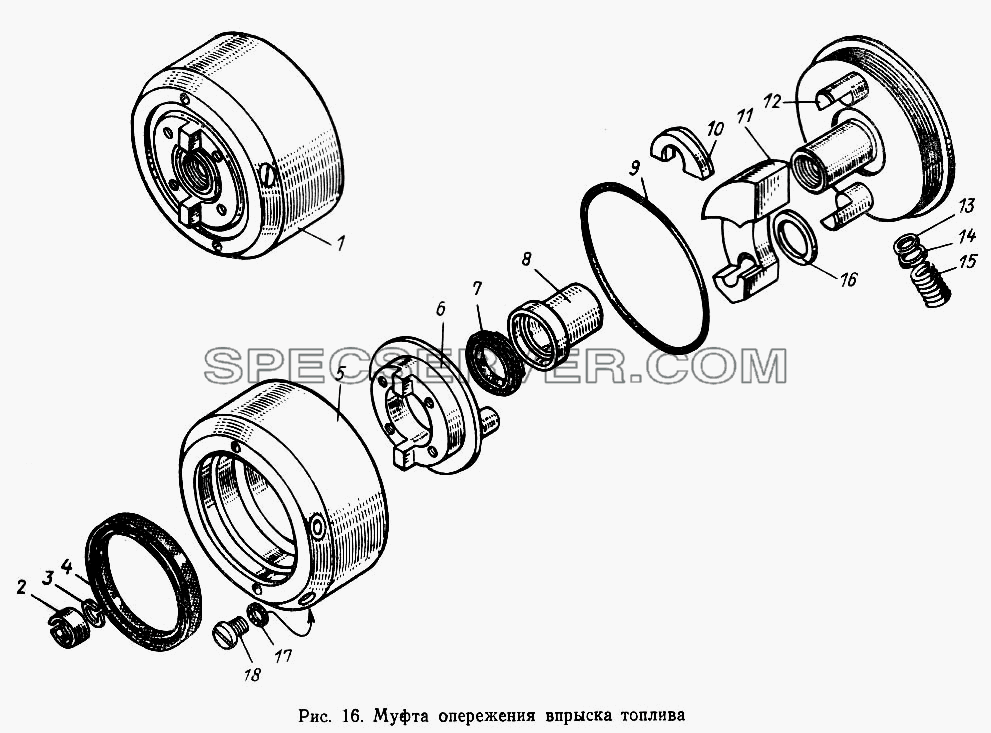

Муфта опережения впрыска топлива для МАЗ-5433 (список запасных частей)

Муфта опережения впрыска топлива для МАЗ-5433 (список запасных частей)

Муфта опережения впрыска топлива для МАЗ-5433 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 236-1121066-А4 Манжета
1 60.1121010-11 Муфта опережения впрыска топлива в сборе
2 311809-П15 Гайка кольцевая
3 312401-П15 Шайба пружинная
4 2.2-75Х94-2 Манжета с пружиной в сборе
5 60.1121080-10 Корпус муфты
6 60.1121046 Полумуфта ведущая
7 60.1121066-01 Манжета ведущей полумуфты (уст. с 1988 г.)
8 236-1121060-Б Втулка ведущей полумуфты
9 120-126-36-2-1 Кольцо уплотнительное корпуса муфты
10 60.1121038 Проставка грузов
11 236-1121034-А3 Груз муфты опережения впрыска
12 60.1121020 Полумуфта ведомая
13 312307-П Прокладка пружины регулировочная
14 236-1121072 Прокладка пружины регулировочная
15 60.1121070-11 Пружина муфты опережения впрыска
16 312637-П2 Шайба
17 312353-П Шайба
18 311253-П15 Винт

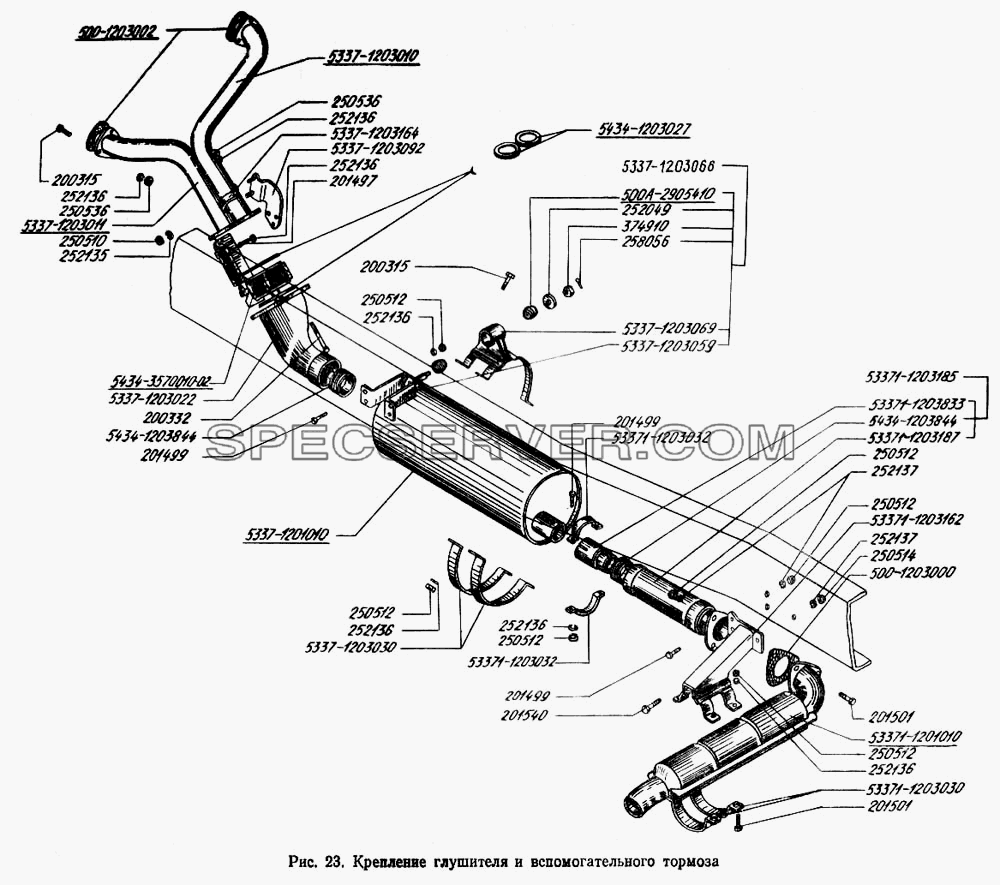

Крепление глушителя и вспомогательного тормоза для МАЗ-5433 (список запасных частей)

Крепление глушителя и вспомогательного тормоза для МАЗ-5433 (список запасных частей)

Крепление глушителя и вспомогательного тормоза для МАЗ-5433 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 200315 Болт М10-6gх40
- 200332 Болт М10-6gх115
- 201497 Болт М10-6gх25
- 201499 Болт М10-6gх30
- 201501 Болт М10-6gх35
- 201540 Болт М12-6gх30
- 250510 Гайка М8-6Н
- 250512 Гайка М10-6Н
- 250514 Гайка М12-6Н
- 250536 Гайка М10-6Н
- 252049 Шайба 20
- 252135 Шайба 8Т
- 252136 Шайба 10.ОТ
- 252137 Шайба 12.ОТ
- 258056 Шплинт 4х40
- 374910 Гайка М20х1,5-5Н6Н
- 500-1203000 Прокладка с окантовкой
- 500-1203002 Прокладка
- 500А-2905410 Буфер
- 53352-3570034 Втулка заслонки
- 5337-1201010 Глушитель
- 5337-1203010 Труба глушителя приемная, правая
- 5337-1203011 Труба приемная левая
- 5337-1203022 Тройник
- 5337-1203030 Хомут
- 5337-1203059 Кронштейн
- 5337-1203066 Подвеска глушителя
- 5337-1203069 Кронштейн
- 5337-1203092 Кронштейн
- 5337-1203164 Хомут
- 53371-1201010 Глушитель
- 53371-1203030 Хомут
- 53371-1203032 Хомут соединительный
- 53371-1203162-10 Кронштейн
- 53371-1203185
- 53371-1203187 Патрубок в сборе
- 53371-1203833
- 5434-1203027 Прокладка
- 5434-1203844 Кольцо
- 5434-1203844 Кольцо
- 5434-3570010-02 Заслонка моторного тормоза, останова двигателя
- 5434-3570034 Втулка заслонки
