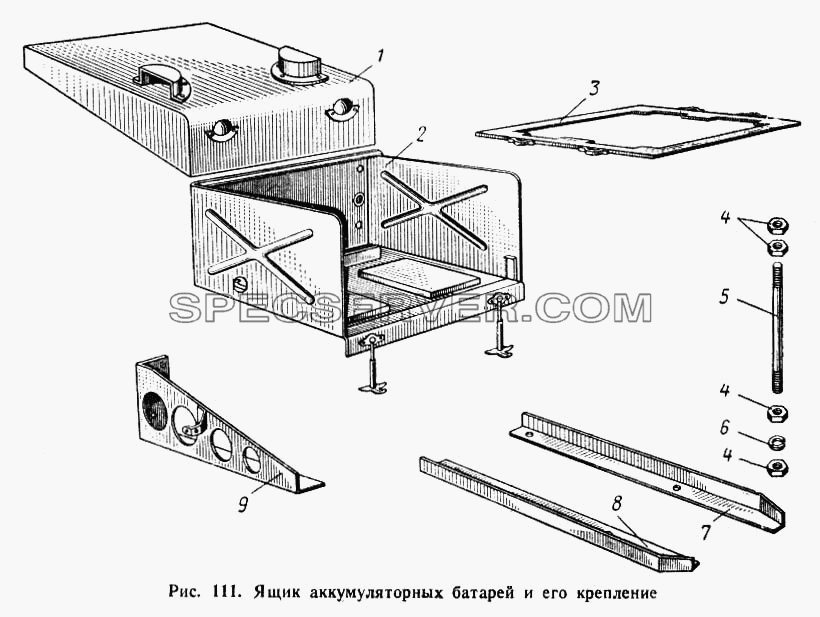

Ящик аккумуляторных батарей и его крепление для МАЗ-503А (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		191-8104215	Фланец кронштейна нижний
-		191-8104217	Накладка нижнего фланца
-		191-8104219	Фланец кронштейна верхний
-		191-8104220	Накладка верхнего фланца
-		191-8104222	Стойка кронштейна в сборе
-		191-8104226	Решетка вентилятора передняя в сборе
-		191-8104240	Решетка вентилятора задняя в сборе
-		200-3724015	Втулка резиновая
-		200-3724042	Втулка
-		200-3724065	Втулка
-		200-3802045	Втулка
-		200-3806026	Прокладка
-		200В-3506341	Пружина оттяжная
-		201418-П15	Болт
-		201418-П29	Болт
-		201420-П29	Болт М6х20
-		201420-П29	Болт М6х20
-		201458-П29	Болт
-		201497-П29	Болт
-		201497-П29	Болт
-		201499-П29	Болт
-		201501-П29	Болт
-		201520-П29	Болт
-		202422-П29	Болт
-		210079-П29	Винт
-		210Д-3506342	Наконечник оттяжной пружины в сборе
-		220076-П29	Винт
-		220076-П29	Винт
-		220077-П29	Винт-заглушка
-		220079-П29	Винт
-		220080-П29	Винт
-		220082-П29	Винт
-		220086-П29	Винт
-		220103-П29	Винт
-		220103-П29	Винт
-		220104-П29	Винт
-		220105-П29	Винт
-		220107-П29	Винт
-		221512-П29	Винт
-		221590-П29	Винт
-		223064-П13	Винт
-		224681-П13	Винт
-		2412.3716010	Фонарь задний противотуманный
-		242468-П29	Винт стопорный
-		250508-П29	Гайка М6
-		250508-П29	Гайка М6
-		250510-П29	Гайка
-		250512-П29	Гайка
-		250512-П29	Гайка
-		250515-П29	Гайка
-		250760-П29	Гайка
-		250763-П29	Гайка
-		252003-П	Шайба
-		252003-П29	Шайба
-		252004-П22	Шайба
-		252004-П29	Шайба
-		252037-П29	Шайба
-		252133-П2	Шайба
-		252133-П2	Шайба
-		252134-П2	Шайба
-		252134-П2	Шайба
-		252135-П2	Шайба
-		252136-П2	Шайба
-		252136-П2	Шайба
-		252154-П2	Шайба пружинная
-		262134-П2	Шайба
-		311504-П14	Гайка
-		315406-П29	Кляммер
-		315407-П29	Кляммер воздухопровода
-		373746-П29	Винт
-		373746-П29	Винт
-		373800-П29	Винт
-		374620-П13	Гайка
-		375370-П14	Шайба
-		379166-П29	Кляммер
-		379173-П29	Кляммер
-		379287-П1	Скоба пружинная
-		379289-П1	Скоба пружинная
-		379333-П1	Скоба пружинная
-		379333-П2	Скоба пружинная
-		379665-П29	Кляммер
-		401064-П22	Винт
-		401861-П29	Кляммер
-		500-1104540	Втулка
-		500-3703040-Б	Прокладка
-		500-3703042-Б	Угольник кронштейна аккумуляторных батарей
-		500-3709014-Б	Ручка центрального переключателя света
-		500-3709018	Люк ножного переключателя
-		500-3709024	Колпачок ножного переключателя
-		500-3711024	Прокладка корпуса фары
-		500-3712018	Прокладка корпуса подфарника
-		500-3721084-В	Контакт
-		500-3721088-В	Пружина
-		500-3721090-В	Основание контактного устройства
-		500-3723040	Кронштейн .
-		500-3723140-А	Кронштейн крепления штепсельной розетки
-		500-3723210

№		Номер детали	Наименование запчасти
-		201544-П29	Болт
-		201588-П29	Болт
-		209032-П16	Болт крепления клемм
-		212-8402036	Буфер
-		250510-П16	Гайка
-		250514-П29	Гайка
-		252007-П29	Шайба
-		252137-П2	Шайба пружинная
-		252138-П2	Шайба пружинная
-		252812-П29	Гайка
-		500-3703051-А	Коврик защитный
1		500-3703032-Б	Крышка в сборе
2		500-3703008-В	Ящик аккумуляторных батарей в сборе
3		500-3703056	Каркас аккумуляторных батарей в сборе
4		250513-П29	Гайка
5		373695-П29	Шпилька
6		252136-П2	Шайба
7		500-3703018-Б	Уголок ящика аккумуляторных батарей передний
8		500-3703019-Ю	Уголок ящика аккумуляторных батарей задний
9		500-3703021-В	Кронштейн крепления ящика аккумуляторных батарей в сборе

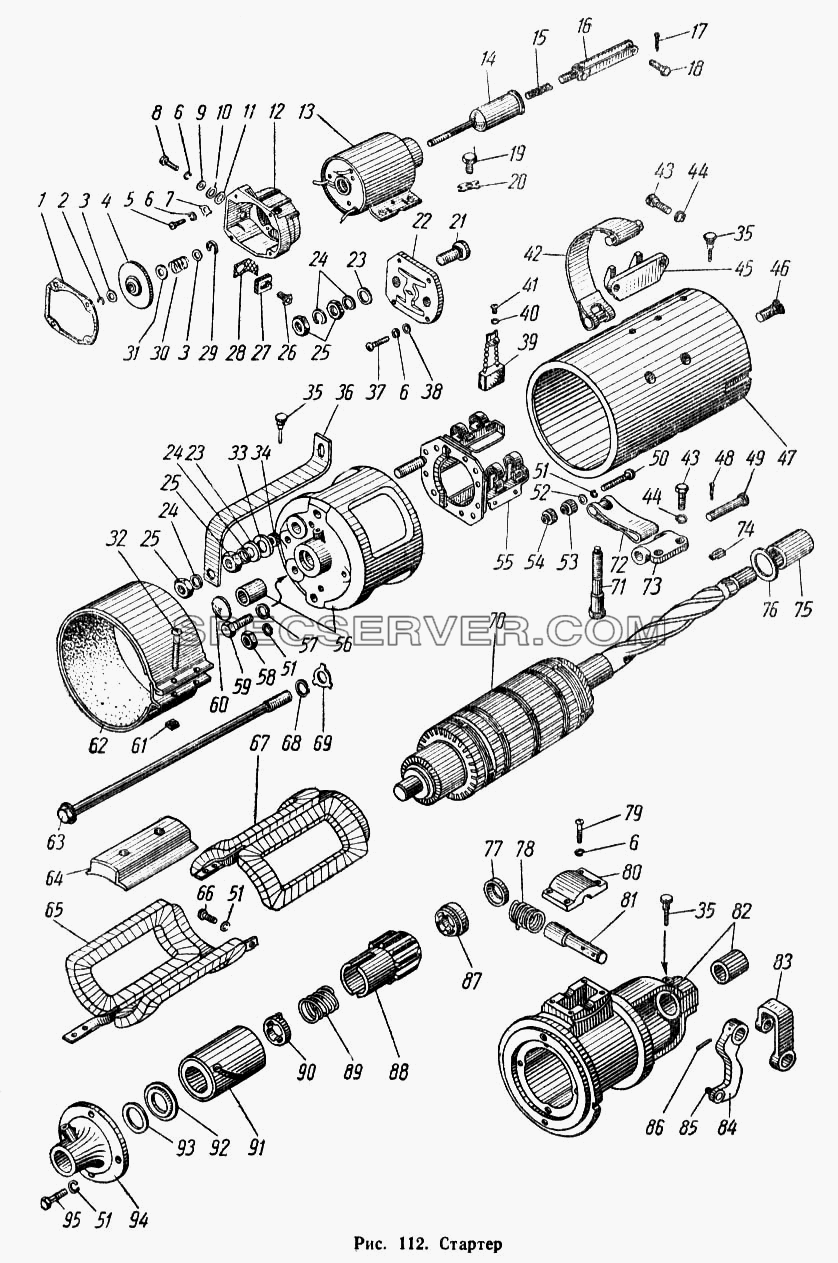

Стартер для МАЗ-503А (список запасных частей)

Таблица запасных частей

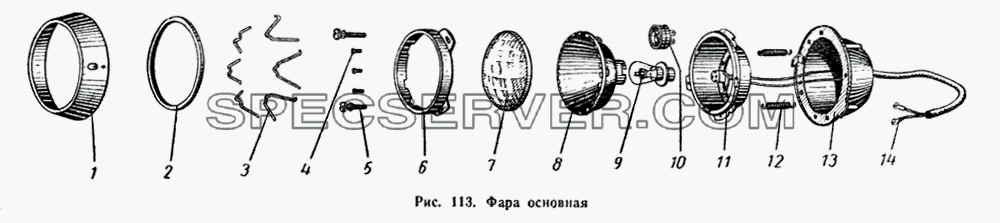

Фара основная для МАЗ-503А (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		236-3708707	Хомут верхний
-		236-3708708	Палец верхнего хомута
-		236-3708710	Сухарь стяжного болта
-		236-3708715	Хомут нижний
-		236-3708718	Сухарь хомута
-		236-3708724	Штифт установочный стартера
-		258254-П29	Шплинт-проволока
-		Г-ВК-3704000	Включатель стартера
-		РС103-3708000	Реле стартера в сборе
-		СТ103-3708009	Прокладка
-		СТ26-3708302	Втулка подшипника
-		СТ26-3708402	Втулка подшипника
1		РС25-3708006-Б	Прокладка крышки
2		РС25-3708013	Скоба
3		МХ-0021	Шайба (количество деталей - по потребности)
4		РС25-3708030	Диск контактный в сборе
5		МХ-1033	Болт крепления корпуса
6		Х-4001	Шайба пружинная
7		МХ-1032	Шайба замковая
8		МХ-1146	Болт выводной обмотки катушки реле стартера
9		8Х-1497	Шайба плоская
10		1МЮ-37	Шайба
11		МХ-0434	Шайба
12		РС26-3708002-В	Корпус контактов реле стартера
13		РС103-3708200	Катушка реле стартера с ярмом в сборе
14		РС100-3708050	Якорь в сборе
15		РС6-3708015	Пружина якоря
16		РС103-3708060	Винт с серьгой в сборе
17		МХ-0955	Шплинт разводной
18		СЛ-15-85Д	Штифт
19		МХ-1126	Болт крепления реле привода стартера
20		МХ-0287	Шайба замковая
21		РС25-3708011	Болт контактный
22		РС25-3708073	Крышка корпуса контактов
23		МХ-0825	Шайба
24		7Х-4289	Шайба пружинная
25		Х2-9302	Гайка
25		Х2-9302	Гайка
26		РС25-3708014	Втулка
27		РС25-3708015	Втулка
28		РС25-3708016	Изоляция
29		РС100-3708003	Шайба замковая
30		РС25-3708007	Пружина
31		ВМ-335-37	Шайба упорная
32		МХ-1041	Винт
33		МХ-0037	Шайба изоляционная
34		СТ25-3708106	Втулка изоляционная
35		ГБФ-1561	Масленка в сборе
36		СТ103-3708030	Шина соединительная в сборе
37		МХ-1020	Винт крепления крышки
38		Х-4034	Шайба плоская
39		СТ26-3708050	Щетка изолированная
40		М11-40076	Шайба пружинная
41		7Х-4196	Винт
42		236-2708706	Хомут верхний в сборе
43		201457-П29	Болт
44		252135-П2	Шайба
45		236-3708702	Кронштейн крепления стартера верхний
46		Х1-11-58	Винт полюса
47		СТ103-3708101	Корпус
48		258039-П2	Шплинт
49		317841-П29С	Палец нижнего хомута
50		МХ-1073	Винт
51		Х-1482	Шайба пружинная
52		МХ-0276	Шайба
53		СТ 103-3708306	Втулка изоляционная
54		СТ26-3708318	Заглушка
55		СТ 103-3708330	Траверса в сборе
56		СТ 103-3708310	Крышка со стороны коллектора с вкладышем в сборе
57		Х-4069	Шайба пружинная
58		8Х-1533	Гайка
59		МХ-1071	Болт
60		СТ26-3708318	Заглушка
61		8Х-1531	Гайка
62		СТ103-3708040	Лента защитная в сборе
63		СТ103-3708003	Шпилька стяжная
64		СТ103-3708102	Полюс
65		СТ103-3708120	Катушки в сборе
66		МХ-1104	Болт
67		СТ103-3708150	Катушки в сборе
68		МХ-0142	Шайба пружинная
69		МХ-0954	Шайба замковая
70		СТ103-3708200	Якорь в сборе
71		236-3708720	Болт стяжной
72		236-3708712	Хомут в сборе
73		236-3708704	Кронштейн крепления стартера нижний
74		СТ 103-3708608	Сухарь
75		СТ26-3709262	Втулка подшипника
76		МХ-1087	Шайба
77		СТ103-3708607	Чашка
78		СТ 103-3708023	Пружина рычага
79		МХ-0905	Винт
80		СТ25-3708605	Крышка оси рычага
81		СТ25-3708021	Ось рычага
82		СТ 103-3708410	Крышка со стороны привода с вкладышем в сборе
83		СТ25-3708024	Тяга
84

№		Номер детали	Наименование запчасти
-		Н-12-29-П29Л	Винт крепления ободка
1		ФГ122-3711321-Б	Ободок
2		ФГ 122-3711327	Прокладка
3		ФГ7-3711258	Держатель оптики
4		Н-11-21-П29Л	Винт
5		ФГ122-3711181	Винт регулировочный
6		ФГ22-3711021	Ободок внутренний в сборе
7		ФГ 105-3711201	Рассеиватель
8		ФГ105-3711200-Г	Оптический элемент
9		А24-60+40	Лампа
10		ФГ2-3711230	Кожух
11		ФГ122-3711123	Кольцо установочное
12		ФГ122-3711185	Пружина
13		ФГ122-3711100-Б	Корпус
14		ФГ122-3711240-Б	Колодка с проводами

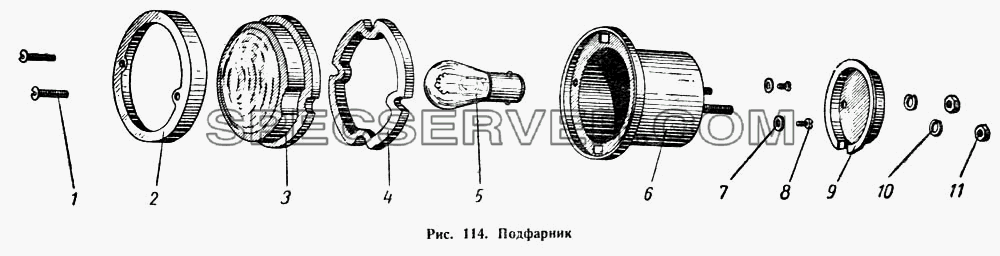

Подфарник для МАЗ-503А (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Н-11-26-П29	Винт
2		УП5-3726221	Ободок
3		УП5-3726204-Б	Рассеиватель
4		УП5-3726203	Прокладка
5		А24-32+4	Лампа подфарника
6		ПФ101-3712100	Корпус
7		Н-16-3-П2	Шайба пружинная
8		Н-11-22-П8	Винт
9		ФП100-3716231	Кожух защитный
10		Н-15-3-П2	Шайба пружинная
11		Н-23-2-П29	Гайка

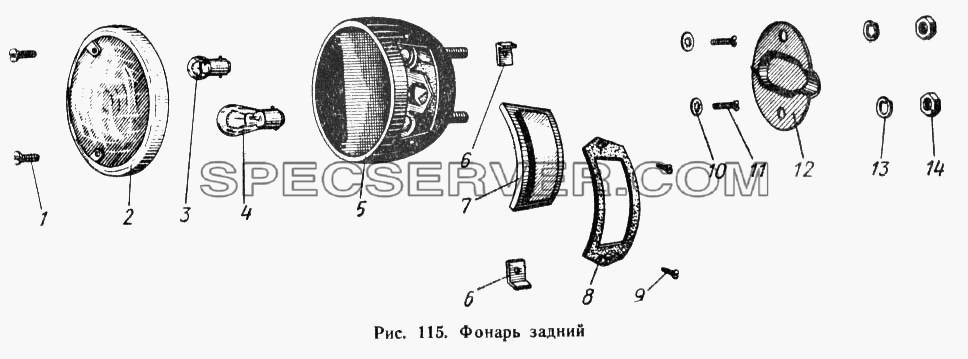

Фонарь задний для МАЗ-503А (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		509П-3716038	Прокладка кожуха
-		509П-3716039	Прокладка
-		ФП101-3716100-Б	Корпус
1		Н-11-27-П29Л	Винт
2		ФП101-3716200	Рессеиватель
3		А24-3	Лампа
4		А24-21	Лампа
5		ФП101-3716100	Корпус
6		ФП13-3716107	Держатель линзы
7		ФП13-3716104	Линза
8		ФП13-3716103	Прокладка линзы
9		Н-11-3-П8	Винт
10		Н-16-3-П	Шайба пружинная
11		Н-11-6-П8	Винт
12		ФП13-3716231	Кожух защитный
13		Н-15-7-П2	Шайба пружинная
14		250508-П29	Гайка М6
