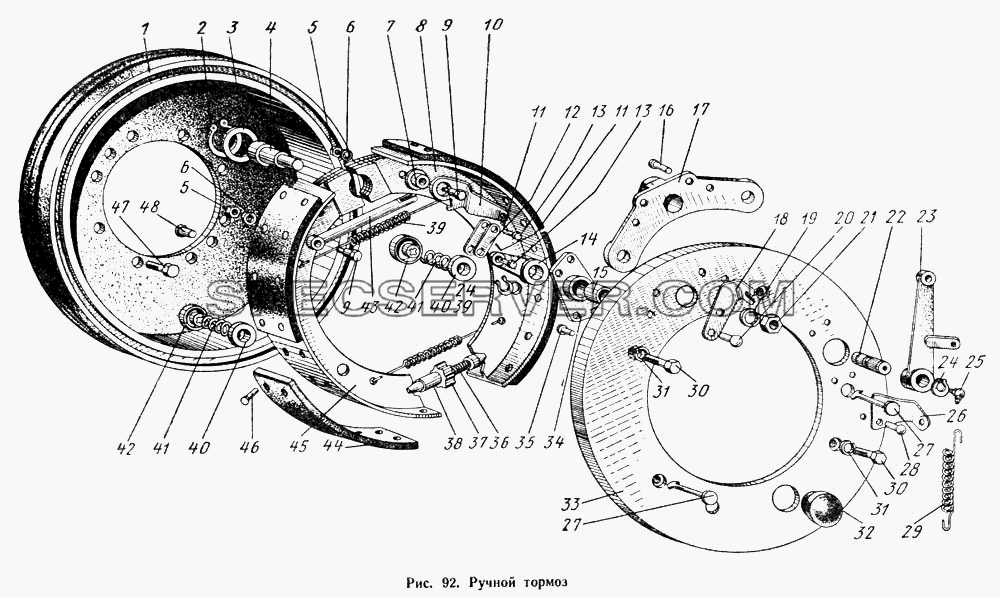

№		Номер детали	Наименование запчасти
-		500А-3507005	Тормоз ручной в сборе
-		500А-3507008	Суппорт ручного тормоза в сборе
-		500А-3507090	Колодка правая с накладками в сборе
-		500А-3507091	Колодка левая с накладками в сборе
-		500А-3507134	Рычаг привода тормоза в сборе
-		500А-3507150	Рычаг разжимной колодки в сборе
1		500А-3507052	Барабан ручного тормоза
2		400373-П2	Кольцо
3		376196-П29	Шайба
4		500А-3507132	Ось опоры колодок
5		250512-П29	Гайка
6		252136-П2	Шайба
7		500А-3507154	Втулка рычага
8		500А-3507095	Колодка левая в сборе
9		500А-3507156	Ось рычага
10		500А-3507152	Рычаг разжимной колодки
11		258039-П29	Шплинт
12		500А-3607182	Серьга
13		260054-П52	Палец
14		500А-3507144	Рычаг промежуточный
15		500А-3507016	Втулка
16		252773-П2	Заклепка
17		500А-3507178	Кронштейн оси колодок
18		500А-3507172	Кронштейн крепления троса
19		252141-П2	Шайба пружинная
20		252775-П2	Заклепка
21		250565-П29	Гайка
22		400590-П2	Кольцо
22		500А-3507142	Валик
23		500А-3507136	Рычаг привода тормоза
24		400346-П2	Кольцо
25		264040-П8	Пресс-масленка
26		500-3507169	Кронштейн оттяжной пружины
27		500А-3507186	Стержень отжимной пружины
28		252704-П2	Заклепка
29		500-3507034	Пружина оттяжная
30		201612-П29	Болт
31		252138-П2	Шайба пружинная
32		500А-3507192	Заглушка
33		500А-3507009	Суппорт ручного тормоза с бобышками в сборе
34		500А-3507176	Кронштейн валика
35		252707-П2	Заклепка
36		500А-3507162	Винт регулировочный
37		500А-3507164	Звездочка регулировочная
38		500А-3507166	Корпус регулировочного механизма
39		500А-3507035	Пружина стяжная колодок
40		500А-3507189	Чашка отжимной пружины нижняя
41		500А-3507184	Пружина
42		500А-3507188	Чашка отжимной пружины верхняя
43		500А-3507158	Штанга
44		500-3507105	Накладка фрикционнаяя
45		500А-3507094	Колодка правая в сборе
46		313000-П	Заклепка трубчатая
47		370860-П29	Болт
48		221666-П29	Винт

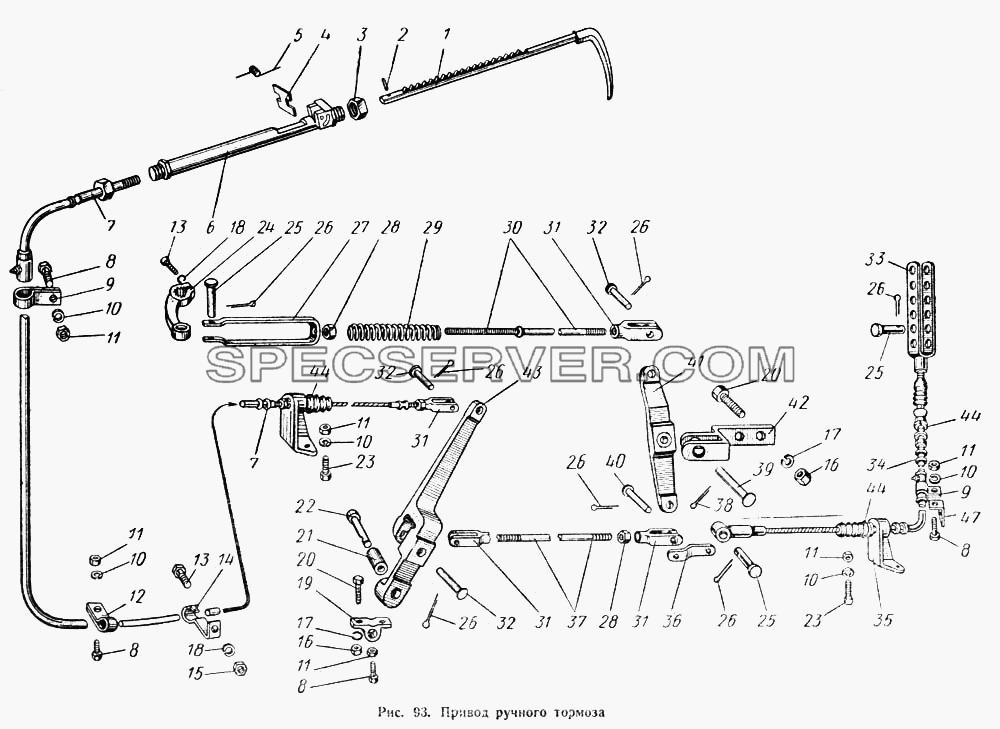

Привод ручного тормоза для МАЗ-503А (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		201420-П29	Болт М6х20
-		250508-П29	Гайка М6
-		252134-П2	Шайба
-		260070-П52	Палец
-		262072-П8	Масленка
-		264020-П8	Пресс-масленка
-		264072-П8	Масленка
-		375021-П29	Гайка
-		401-3508097-А	Чехол защитный
-		500-3507168	Кронштейн оттяжной пружины
-		500-3508015-В	Рычаг ручного тормоза в сборе
-		500-3508040	Тяга ручного привода тормоза прицепа с компенсатором в сборе
-		500-3508044	Тяга ручного привода тормоза прицепа в сборе
-		500-3508081	Рычаг привода ручного тормоза промежуточный
-		500-3508085	Втулка
-		500-3508090	Тяга привода ручного тормоза в сборе
-		500-3508159-Б	Муфта соединительная
-		500-3508165-В	Наконечник оболочки троса
-		500-3508166-В	Наконечник троса
-		500-3508168	Зажим троса
-		500-3508169-Б	Наконечник
-		500-3508171-Б	Втулка соединительная
-		500-3508173-Б	Наконечник троса
-		500-3508175-А	Наконечник троса
-		500-3508261-А	Оболочка второго троса в сборе
-		500-5001083	Втулка распорная
-		500А-3508154	Трос привода ручного тормоза первый
-		500А-3508161	Оболочка первого троса в сборе
-		500А-3508252	Трос привода ручного тормоза второй
-		503-3508248-Б	Пружина оттяжная
-		504-3508040	Тяга ручного привода тормоза прицепа с компенсатором в сборе
-		504-3508041	Тяга ручного привода тормоза прицепа в сборе
-		504-3508044	Тяга ручного привода тормоза прицепа
-		504-3508072	Рычаг привода ручного тормоза промежуточный
-		504-3508167	Кронштейн
-		504-3508174	Скоба троса
-		504-3508179	Трос ручного привода тормоза прицепа в сборе
-		504-3508190	Трос ручного привода тормоза прицепа
-		504А-3508252	Трос привода ручного тормоза второй
-		504А-3508261	Оболочка второго троса в сборе
-		ГВ144-3802800-Г	Оболочка первого троса
-		ГВ147-3802800-Г	Оболочка первого троса
1		500-3508024-В	Рукоятка рычага ручного тормоза со стержнем в сборе
2		377355-П29	Штифт
3		375010-П29	Гайка
4		500-3508030	Собачка
5		500-3508036	Пружина собачки
6		500-3508014	Корпус рычага ручного тормоза
7		500А-3508150	Трос привода ручного тормоза первый в сборе
8		201456-П29	Болт
9		379173-П29	Кляммер
10		252135-П2	Шайба
10		252135-П29	Шайба пружинная
11		250510-П29	Гайка
12		401878-П29	Кляммер
13		201420-П29	Болт М6х20
14		500А-3508234	Кронштейн крепления троса
15		250508-П29	Гайка М6
16		250512-П29	Гайка
17		252136-П2	Шайба
18		252134-П2	Шайба
19		500-3504078	Кронштейн промежуточного рычага
20		201499-П29	Болт
21		500-3504023-Б	Втулка
22		500-3504080	Валик промежуточного рычага
23		201458-П29	Болт
24		500-3514200-В	Рычаг ручного привода тормоза прицепа
25		260056-П52	Палец
26		258039-П29	Шплинт
27		200-3508110	Скоба пружины компенсатора
28		250513-П28	Гайка
29		200-3508105	Пружина-компенсатор разности ходов
30		500-3508041-Б	Тяга ручного привода тормоза прицепа в сборе
31		200-3508045-А	Вилка тяги
32		260058-П52	Палец
33		500-3508255	Вилка
34		500А-3598250	Трос привода ручного тормоза в сборе
34		504А-3508250	Трос привода ручного тормоза второй в сборе
35		500-3508167-В	Кронштейн крепления троса
36		500-3508297-Б	Серьга
37		500-3508091	Тяга привода ручного тормоза
38		258053-П29	Шплинт
39		260088-П52	Палец
40		260061-П52	Палец
41		500-3508080	Рычаг привода ручного тормоза промежуточный в сборе
42		500-3508088	Кронштейн промежуточного рычага
43		504-3508071	Рычаг привода ручного тормоза промежуточный в сборе
44		374537-П29	Гайка
47		500-3504046	Угольник

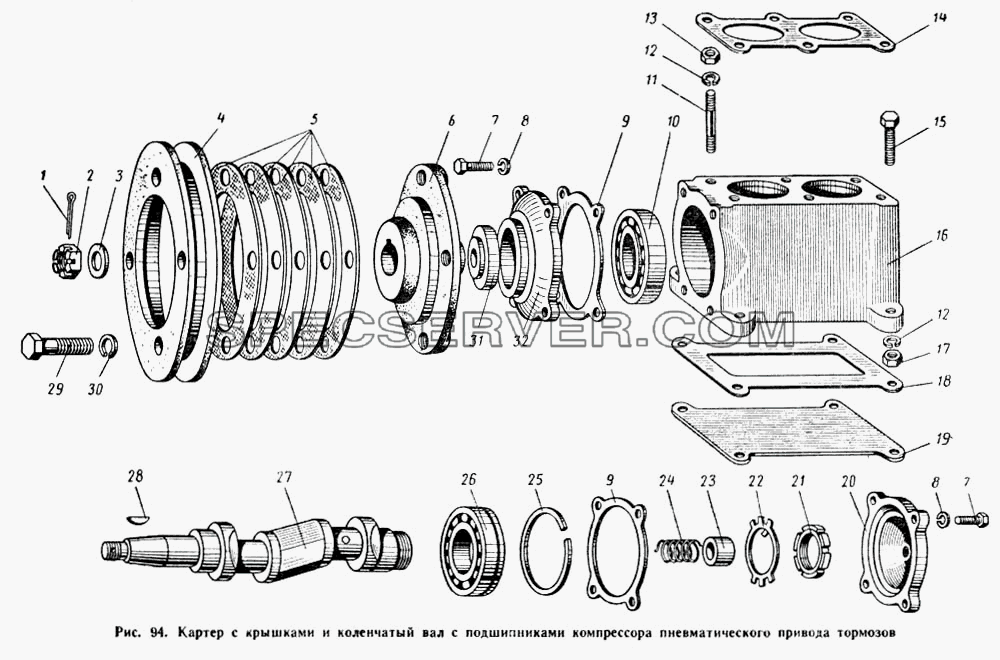

Картер с крышками и коленчатый вал с подшипниками компрессора пневматического привода тормозов для МАЗ-503А (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		130-3509028	Блок цилиндров компрессора в сборе
-		130-3509039	Головка компрессора в сборе
-		130-3509150	Поршень и шатун в сборе
-		130-3509169	Палец поршневой в сборе
1		258040-П29	Шплинт
2		250978-П29	Гайка
3		252016-П29	Шайба
4		500-3509132	Шкив компрессора
5		500-3509137	Прокладка регулировочная
6		500-3509134	Ступица шкива компрессора
7		201458-П29	Болт
8		252135-П2	Шайба
9		120-3509063	Прокладка крышки картера
9		130-3509166	Кольцо поршня компрессора маслосъемное
10		207	Подшипник
11		304020	Шпилька
12		130-3509160	Поршень компрессора
12		252136-П2	Шайба
13		130-3509164	Кольцо поршня компрессионное
13		250513-П8	Гайка
14		130-3509038	Прокладка блока цилиндров
15		201499-П29	Болт
16		130-3509020-Б	Картер компрессора
17		250512-П29	Гайка
18		130-3509103-Б	Прокладка крышки
19		500-3509102-Т	Крышка картера (транспортная)
20		130-3509090	Крышка компрессора задняя
21		120-1701061	Гайка шарикоподшипника упорная
22		120-3509117	Шайба замочная
23		120-3509094	Уплотнитель задней крышки компрессора
24		120-3509093	Пружина уплотнителя задней крышки компрессора
25		120-3509116	Кольцо стопорное
26		50207	Подшипник
27		130-3509110	Коленчатый вал компрессора
28		418251-П	Шпонка сегментная
29		201458-П29	Болт
30		252135-П2	Шайба
31		120-3509070-А2	Сальник в сборе
32		130-3509060	Крышка картера компрессора передняя
34		130-3509043	Прокладка головки компрессора

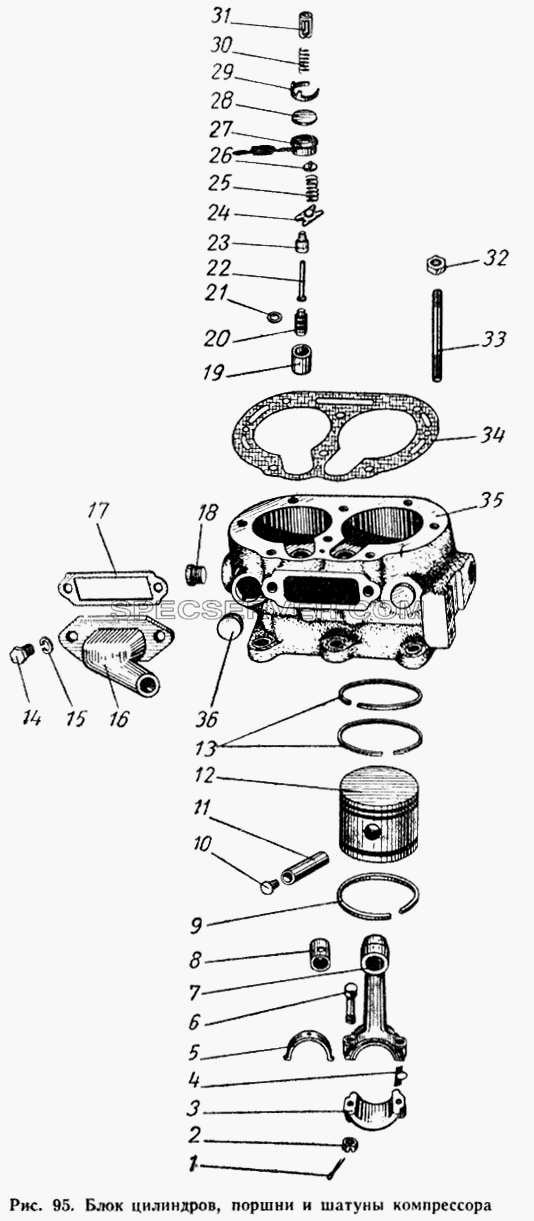

Блок цилиндров, поршни и шатуны компрессора для МАЗ-503А (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		130-3509180	Шатун компрессора в сборе
-		130-3509337	Коромысло впускных клапанов
-		200-3509283	Шланг соединительный
-		201-1117134	Краник вентильный спускной
-		201421-П29	Болт
-		250508-П29	Гайка М6
-		252134-П2	Шайба
-		297575-П29	Шплинт
-		297580-П29	Пряжка хомутика
-		297582-П29	Лента стяжная
-		314612-П29	Штуцер ввертной
-		314708-П29	Гайка соединительная
-		314802-П	Муфта конусная
-		315406-П1	Кляммер
-		379051-П29	Угольник конечный
-		379277-П	Муфта
-		379502-П29	Штуцер ввертной
-		379710-П29	Гайка соединительная
-		379737-П29	Угольник конечный
-		401804-П29	Лента стяжная
-		500-3509058	Угольник конечный
-		500-3509105	Крышка предохранительная
-		500-3509234	Сетка всасывающей магистрали предохранительная
-		500-3509235-Б	Патрубок
-		500-3509236	Патрубок всасывающего воздухопровода
-		500-3509237	Фланец патрубка всасывающего воздухопровода
-		500-3509247	Шланг компрессора всасывающий
-		500-3509260-Б	Трубка подвода масла в сборе
-		500-3509262-Б	Трубка подвода масла к компрессору первая в сборе
-		500-3509263-Б	Трубка подвода масла первая
-		500-3509265	Шланг соединительный
-		500-3509266	Трубка подвода масла к компрессору вторая в сборе
-		500-3509268	Трубка подвода масла к компрессору вторая
-		500-3509278-А	Трубка подвода воды к компрессору в сборе
-		500-3509278-А	Трубка подвода воды к компрессору в сборе
-		500-3509280-Б	Трубка подвода воды в сборе
-		500-3509281	Трубка подвода воды первая
-		500-3509282-Б	Трубка подвода воды к компрессору
-		500-3509284	Трубка отвода воды от компрессора в сборе
-		500-3509285	Трубка отвода воды первая в сборе
-		500-3509286	Трубка отвода воды вторая в сборе
-		500-3509287	Трубка отвода воды первая
-		500-3509290	Трубка отвода воды вторая
-		500-3917357	Манжета шланга соединительная
1		258013-П29	Шплинт
2		303032-П	Гайка
3		130-3509196	Крышка шатуна
4		120-3509197	Прокладка крышки шатуна (количество деталей - по потребности)
5		130-3509092	Вкладыш шатуна компрессора
6		120-3509200	Болт крышки шатуна
7		130-3509190	Шатун компрессора
8		130-3509194	Втулка верхней головки шатуна
10		120-3509171	Заглушка поршневого пальца
11		130-3509170	Палец поршневой
14		201456-П29	Болт
15		252135-П2	Шайба
16		500-3509248	Патрубок
17		500-3509239	Прокладка патрубка
18		262518-П29	Пробка
19		130-3509068-Б	Втулка плунжера компрессора
20		130-3509065-В	Плунжер впускного клапана компрессора
21		130-3509067	Кольцо уплотнительное
22		130-3509344-Б	Шток впускного клапана компрессора
23		130-3509099-Б	Гнездо штока впускного клапана
24		130-3509335-Б	Коромысло впускных клапанов компрессора в сборе
25		130-3509342	Пружина коромысла впускных клапанов
26		130-3509355	Направляющая пружины коромысла впускных клапанов компрессора
27		130-3509069	Седло впускного клапана компрессора
28		130-3509056	Клапан компрессора впускной
29		130-3509363	Направляющая впускного клапана компрессора
30		130-3509328	Пружина впускного клапана компрессора
31		130-3509330	Стержень направляющей пружины впускного клапана компрессора
32		250511-П8	Гайка
33		414039-П8	Шпилька
34		500-3509238	Прокладка
35		130-3509030	Блок цилиндров компрессора
36		260310-П	Заглушка

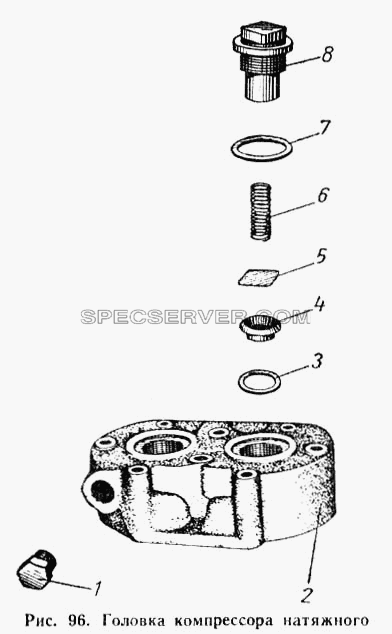

Головка компрессора натяжного для МАЗ-503А (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		262518-П29	Пробка
2		130-3509040	Головка компрессора
3		130-3509055	Прокладка седла нагнетательного клапана
4		130-3509051	Седло нагнетательного клапана компрессора
5		130-3509050	Клапан нагнетательный компрессора
6		120-3509048	Пружина нагнетательного клапана
7		120-3509045	Прокладка пробки нагнетательного клапана
8		120-3509044	Пробка выпускного клапана головки компрессора

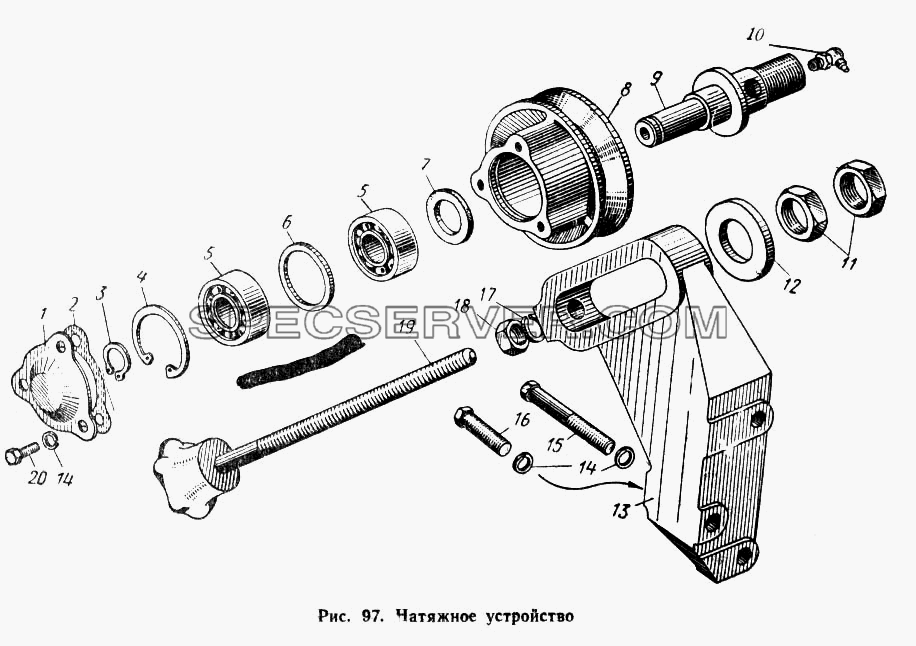

Натяжное устройство для МАЗ-503А (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		236-3509300-А3	Натяжное устройство компрессора в сборе
-		238НБ-1307170	Ремень привода компрессора
1		236-3509318-В	Крышка шкива натяжного устройства
2		236-3509320	Прокладка крышки шкива
3		236-1017224	Кольцо стопорное упорное
4		236-1307148	Кольцо пружинное упорное
5		203	Шарикоподшипник
6		236-3509324-Б	Кольцо распорное
7		236-1307107	Кольцо уплотнительное
8		236-3509312-В	Шкив натяжного устройства
9		236-3509316-Б	Ось шкива натяжного устройства
10		264040-П8	Пресс-масленка
11		250659-П29	Гайка
12		204-1308054	Шайба шкива натяжного устройства установочная
13		236-3509306	Кронштейн натяжного устройства
14		252135-П2	Шайба
15		200271-П29	Болт
16		201460-П29	Болт
17		252137-П2	Шайба пружинная
18		250515-П29	Гайка
19		204-1308064-А2	Болт-натяжитель вентилятора в сборе
20		201454-П29	Болт
