№		Номер детали	Наименование запчасти
-		250560-П29	Гайка
-		252139-П2	Шайба
-		252143-П2	Шайба
-		310002-П29	Болт
-		500-3501004	Тормоз передний правый в сборе
-		500-3501005	Тормоз передний левый в сборе
-		500-3501010-Б	Суппорт переднего тормоза правый с кронштейнами в сборе
-		500-3501011-Б	Суппорт переднего тормоза левый с кронштейнами в сборе
-		500-3501012-Б	Суппорт переднего тормоза правый с втулками и кронштейнами в сборе
-		500-3501013-Б	Суппорт переднего тормоза левый с втулками и кронштейнами в сборе
-		500-3501076	Маслоуловитель переднего тормозного барабана
-		500-3501090А	Колодка переднего тормоза с накладками в сборе
-		500-3501110-Б	Кулак разжимной переднего тормоза правый
-		500-3601077	Прокладка маслоуловителя
-		500А-3519071	Кронштейн передней тормозной камеры левый
1		500-3501037	Пружина
2		500-3501095-А	Колодка переднего тормоза в сборе
3		500-1301105	Накладка фрикционная
4		376807-П	Заклепка
5		500-3501112-В	Стопор ролика
6		500-3501109-Б	Ролик колодки переднего тормоза
7		500-3502134	Кольцо оси стопорное
8		500-3502133	Шайба
9		252773-П2	Заклепка
10		500-3501178	Кронштейн оси колодок
11		500-3501015-Б1	Суппорт переднего тормоза
12		500-3501132	Ось колодок переднего тормоза
13		252143-П2	Шайба
14		250661-П29	Гайка
15		201495-П29	Болт
16		252808-П2	Заклепка
17		400053-Д	Кольцо уплотнительное
18		500-3501121	Втулка распорная
19		500-3501111-Б	Кулак разжимной переднего тормоза левый
20		201460-П29	Болт
21		500-3501033	Пластина направляющей колодки
22		500-3501032	Направляющая колодки переднего тормоза
23		252135-П2	Шайба
24		250510-П29	Гайка
25		500А-3519070	Кронштейн передней тормозной камеры правый
26		200-3501016	Втулка
27		200-3501160	Прокладка регулировочного рычага
28		200-3501161	Прокладка регулировочного рычага
29		500-3501136	Рычаг тормоза регулировочный в сборе
30		200-3501155-А	Шайба регулировочного рычага
31		252136-П2	Шайба
32		500-3501034	Пружина колодок переднего тормоза верхняя в сборе
33		258053-П29	Шплинт
34		500-3501098	Палец пружины

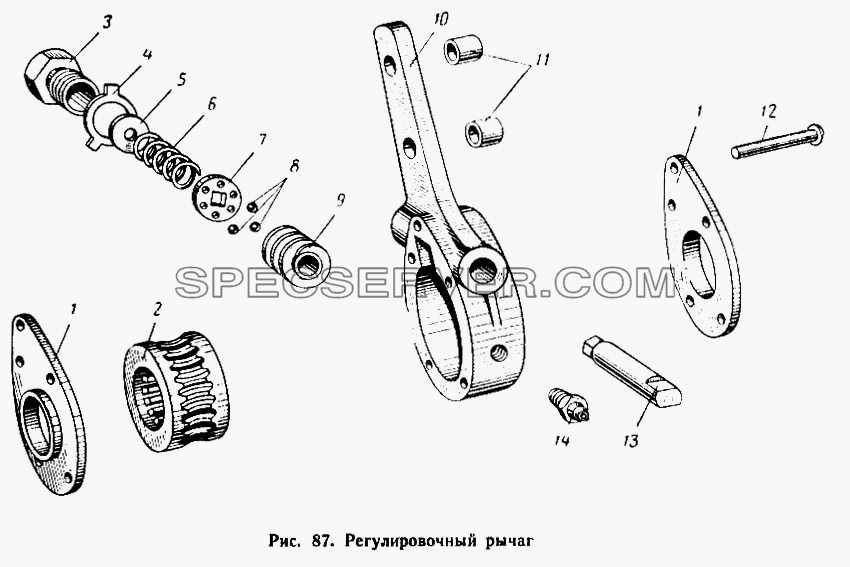

Регулировочный рычаг для МАЗ-503А (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		500-3501137	Корпус регулировочного рычага в сборе
1		500-3501143	Крышка корпуса регулировочного рычага
2		500-3501140	Шестерня регулировочного рычага
3		500-3501148	Пробка фиксатора
3		500-3501548	Пробка фиксатора червяка
4		500-3501154	Шайба стопорная
5		252005-П2	Шайба
6		500-3501153	Пружина фиксатора червяка
7		500-3501152	Фиксатор оси регулировочного рычага
8		201-1114092	Шарик
8		201-1114092	Шарик
9		500-3501141	Червяк рычага
10		500-3501138	Корпус
11		200-3501139-Б	Втулка
12		500-3501146	Заклепка
12		500-3501146	Заклепка
13		500-3501142	Ось червяка
13		500-3501142	Ось червяка
14		264020-П8	Пресс-масленка

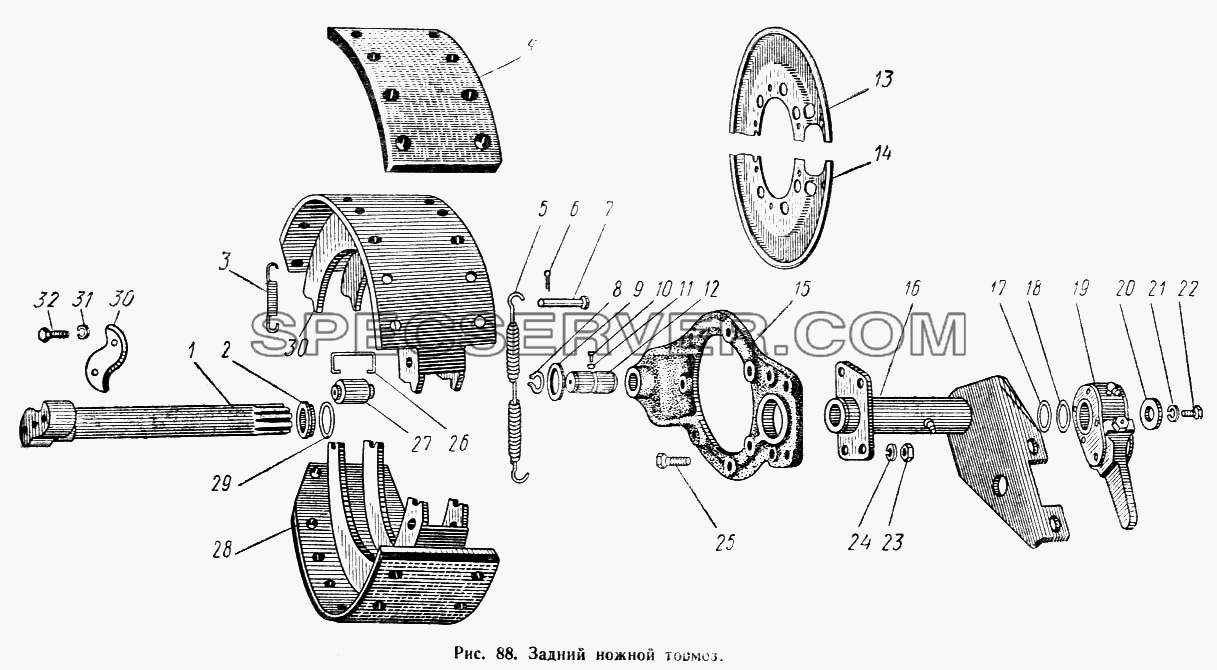

Задний ножной тормоз для МАЗ-503А (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		201493-П29	Болт
-		252136-П2	Шайба
-		252138-П2	Шайба пружинная
-		264020-П8	Пресс-масленка
-		372206-П29	Болт
-		376807-П	Заклепка
-		500-3501137	Корпус регулировочного рычага в сборе
-		500-3502111-Б	Кулак заднего тормоза разжимной левый
-		500-3519171-Б	Кронштейн задней тормозной камеры левый с втулками в сборе
-		500-3519172-Б	Кронштейн задней тормозной камеры правый в сборе
-		500-3519173-Б	Кронштейн задней тормозной камеры левый в сборе
-		500А-3502004	Тормоз задний правый в сборе
-		500А-3502005	Тормоз задний левый в сборе
1		500-3502110-Б1	Кулак заднего тормоза разжимной правый
2		500-3501121	Втулка распорная
3		500-3501037	Пружина
4		500-3502105	Накладка фрикционная
5		500-3502034	Пружина колодки заднего тормоза верхняя в сборе
6		258053-П29	Шплинт
7		500-3502098	Палец
8		500-3502134	Кольцо оси стопорное
9		500-3502133	Шайба
10		500-3502135	Винт оси колодок стопорный
11		252136-П2	Шайба
12		500-3502132	Ось колодок заднего тормоза
13		500-3502150	Щит заднего тормоза правый
14		500-3502151	Щит заднего тормоза левый
16		500-3519170-Б	Кронштейн задней тормозной камеры правый с втулками в сборе
17		200-3501160	Прокладка регулировочного рычага
18		200-3501161	Прокладка регулировочного рычага
19		500-3501136	Рычаг тормоза регулировочный в сборе
20		200-3501155-А	Шайба регулировочного рычага
21		252005-П2	Шайба
22		201495-П2	Болт
23		250812-П2	Гайка
24		252138-П2	Шайба пружинная
25		372206-П29	Болт
26		500-3502112-В	Стопор ролика
27		500-3502109-Б	Ролик колодки заднего тормоза
28		500-3502090-А	Колодка заднего тормоза с накладкой в сборе
29		Н1-45х38-2	Кольцо уплотнительное
30		500-3502095-А	Колодка заднего тормоза в сборе
31		252136-П2	Шайба
32		201495-П29	Болт
33		500-3502138	Пластина упорная

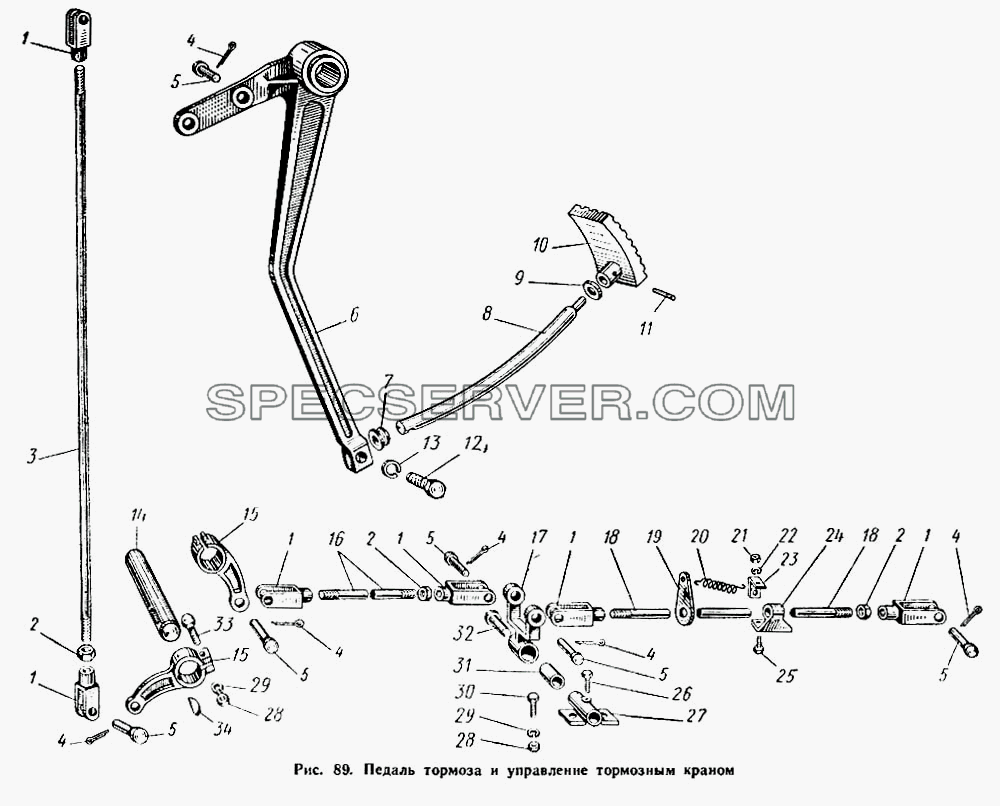

Педаль тормоза и управление тормозным краном для МАЗ-503А (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		200-3504030	Шплинт
-		200-3508045-А	Вилка тяги
-		252021-П29	Шайба
-		258039-П29	Шплинт
-		258055-П29	Шплинт
-		260058-П52	Палец
-		264040-П8	Пресс-масленка
-		264072-П28	Масленка
-		500-3504015	Педаль тормоза в сборе
-		500-3504056-В	Тяга привода в сборе
-		500-3504064-В	Тяга привода тормозного крана вторая в сборе
-		500-3504082-В	Промежуточный рычаг в сборе
-		500-3504084-В	Тяга привода тормозного крана третья в сборе
-		500-3504108-Б	Втулка
-		503-3504084-Б	Тяга привода тормозного крана третья в сборе
-		503-3504085-Б	Тяга привода тормозного крана третья
-		503-3504090-Б	Тяга привода включения тормозного крана в сборе
-		503-3504092-Б	Тяга привода включения тормозного крана
1		200-3504055-Б	Вилка штока тормозной камеры
2		311504-П29	Гайка
3		500-3504066-В	Тяга привода тормозного крана первая
4		258053-П29	Шплинт
5		260088-П52	Палец
6		500-1602018	Основание педали со втулкой в сборе
7		500-1602035	Буфер педали тормоза и сцепления
8		500-1602015	Стержень педали тормоза
9		252045-П29	Шайба
10		500-3504168-Б	Площадка педали тормоза в сборе
11		258937-П29	Штифт
12		201500-П29	Болт
13		252136-П2	Шайба
14		500-3504106-В	Валик привода тормозного крана
15		500-3504098-Б	Рычаг привода тормозного крана
16		500-3504057	Тяга привода тормозного крана вторая
17		500-3504083-В	Промежуточный рычаг
18		500-3504085-В	Тяга привода тормозного крана третья
19		200-3507076	Планка пружины
20		200-1602094	Пружина оттяжная
21		250510-П29	Гайка
22		252135-П2	Шайба
23		500-3504046	Угольник
24		500-3504088	Кронштейн промежуточный
25		201460-П29	Болт
26		201456-П29	Болт
27		500-3504078	Кронштейн промежуточного рычага
28		250512-П29	Гайка
29		252136-П2	Шайба
30		201499-П29	Болт
31		500-3504023Б	Втулка
32		500-3504080	Валик промежуточного рычага
33		200319-П29	Болт
34		378063-П	Шпонка сегментная

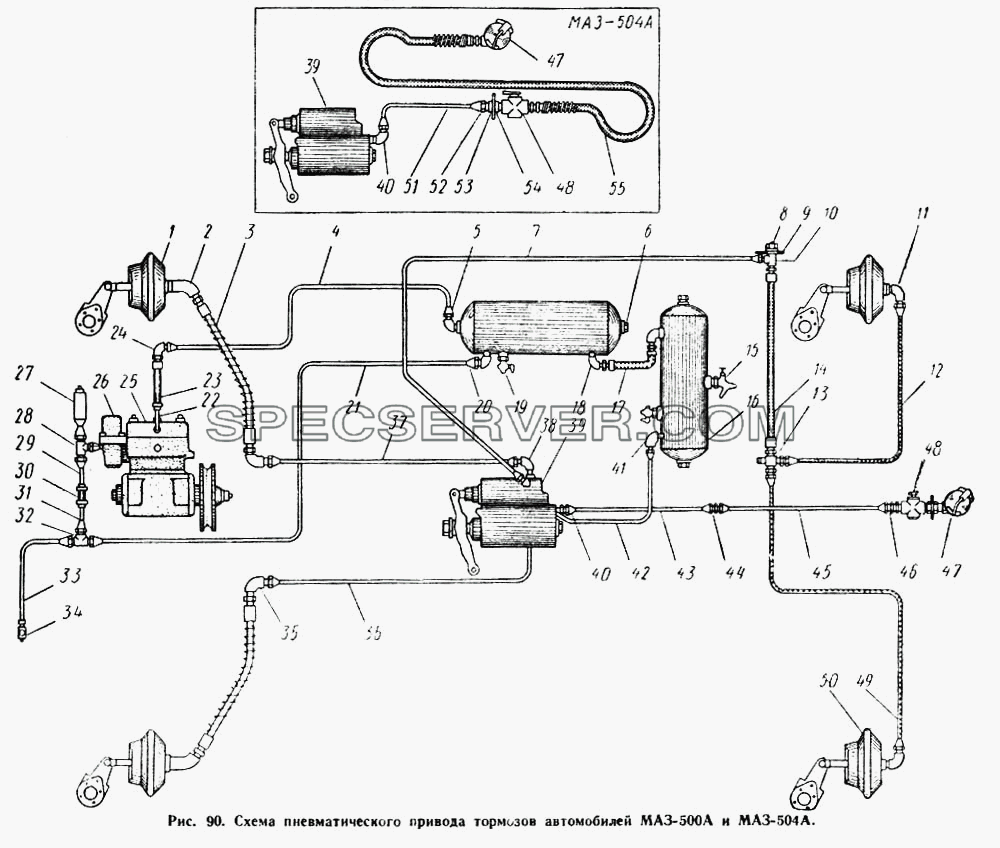

Схема пневматического привода тормозов автомобилей МАЗ-500А и МАЗ-504А для МАЗ-503А (список запасных частей)

Таблица запасных частей

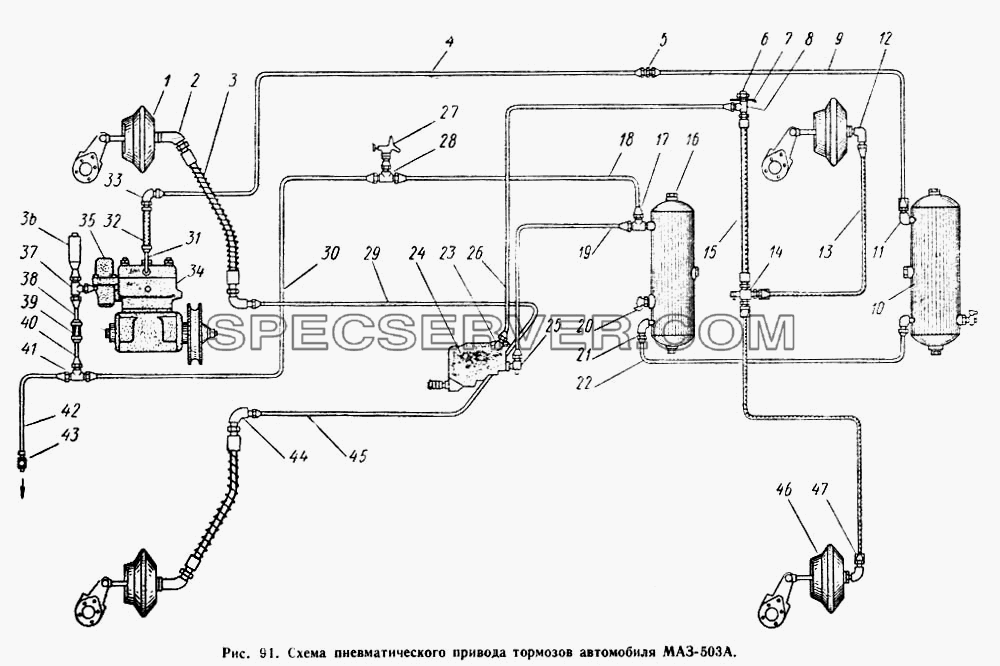

Схема пневматического привода тормозов автомобиля МАЗ-503А для МАЗ-503А (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		130-3509018-Б	Картер компрессора в сборе
-		200-3509122	Ниппель
-		200В-3506341	Пружина оттяжная
-		201417-П29	Болт
-		201420-П29	Болт М6х20
-		201422-П29	Болт
-		201424-П29	Болт
-		210Д-3506343	Наконечник оттяжной пружины
-		210Д-3506382	Зажим соединительный головки в сборе
-		210Д-3506383	Планка опорная с прижимным хомутом в сборе
-		210Д-3506384	Планка соединительной головки опорная
-		210Д-3506385	Хомут соединительной головки прижима
-		210Д-3506386	Шпилька зажима с осью в сборе
-		210Д-3506387	Шпилька зажима
-		210Д-3506388	Ось шпильки
-		210Д-3506389-Д	Барашек хомута соединительной головки
-		250508-П29	Гайка М6
-		250508-П29	Гайка М6
-		250512-П29	Гайка
-		250640-П29	Гайка
-		250659-П29	Гайка
-		252004-П2	Шайба
-		252037-П29	Шайба
-		252134-П2	Шайба
-		252156-П2	Шайба пружинная
-		258024-П29	Шплинт
-		297575-П29	Шплинт
-		297580-П29	Пряжка хомутика
-		297582-П29	Лента стяжная
-		314514-П29	Угольник конечный
-		314708-П29	Гайка соединительная
-		314802-П	Муфта конусная
-		315202-П1	Скоба воздухопровода
-		315203-П1	Скоба воздухопровода
-		315406-П29	Кляммер
-		315406-П29	Кляммер
-		315407-П29	Кляммер воздухопровода
-		374180-П29	Гайка
-		379123-П29	Тройник воздухопровода
-		379225-П29	Гайка соединительная
-		379246-П29	Гайка соединительная
-		379247-П29	Гайка соединительная
-		379249-П29	Гайка
-		379272-П29	Муфта шланга
-		379275-П	Муфта
-		379275-П2	Муфта
-		379276-П	Муфта
-		379292-П1	Скоба воздухопровода двойная
-		379636-П29	Угольник
-		379700-П29	Гайка соединительная
-		401507-П29	Ниппель
-		401520-П29	Ниппель
-		401528-П29	Ниппель вторичный
-		401543-П29	Ниппель
-		401543-П29	Ниппель
-		500-1303160	Хомут
-		500-1303161	Хомутик
-		500-1303161	Хомутик
-		500-3506064-Б1	Шланг
-		500-3506087	Шланг к задним тормозам
-		500-3506092	Манжета шланга обжимная
-		500-3506095	Манжета обжимная
-		500-3506096-А	Шланг к задней тормозной камере
-		500-3506097	Пружина
-		500-3506190-Б	Воздухопровод к регулятору давления второй
-		500-3506191	Воздухопровод к регулятору давления первый
-		500-3506192	Воздухопровод к регулятору давления
-		500-3506197-В1	Воздухопровод компрессора нагнетательный со шлангом в сборе
-		500-3506208-Б	Воздухопровод компрессора нагнетательный первый
-		500-3506284	Воздухопровод к передней правой тормозной камере
-		500-3506285	Воздухопровод от тормозного крана к левой передней тормозной камере
-		500-3506306	Воздухопровод от воздушного баллона к регулятору давления
-		500-3506331	Воздухопровод к соединительной головке второй
-		500А-3506230	Шланг гибкий между воздушными баллонами
-		500А-3506250	Воздухопровод к тройнику разбора воздуха
-		500А-3506294	Воздухопровод от тормозного крана к задним тормозам
-		500А-3506330	Воздухопровод к соединительной головке
-		503-8609438	Втулка
-		503А-3506243	Воздухопровод от воздушного баллона к тормозному крану в сборе
-		504-3506187	Воздухопровод между воздушными баллонами в сборе
-		504-3506230	Воздухопровод между воздушными баллонами
-		504-3506330	Воздухопровод к соединительной головке
-		504-3506381	Шланг полуприцепа гибкий
-		504-3506398	Пружина шланга
-		504-3506399	Зажим шланга полуприцепа
-		504-3606394	Пружина шланга защитная
-		504А-3506244	Воздухопровод от воздушного баллона к тормозному крану
-		504А-3506294	Воздухопровод от тормозного крана к задним тормозам
-		504А-3506306	Воздухопровод от воздушного баллона к регулятору давления
-		5247Б-3905081	Штифт прижимного хомута
1		500-3519010	Камера тормозная передняя в сборе
2		379650-П29	Угольник конечный
3		500-3506060-Б2	Шланг
4		500-3506183	Воздухопровод от компрессора к воздушному баллону в сборе
5		379652-П29	Угольник воздухопровода
5		379652-П29	Угольник воздухопровода
6



























№		Номер детали	Наименование запчасти
-		130-3509018-Б	Картер компрессора в сборе
-		201420-П29	Болт М6х20
-		201422-П29	Болт
-		201424-П29	Болт
-		250508-П29	Гайка М6
-		250508-П29	Гайка М6
-		250512-П29	Гайка
-		250515-П29	Гайка
-		250640-П29	Гайка
-		250659-П29	Гайка
-		250661-П29	Гайка
-		252004-П2	Шайба
-		252037-П29	Шайба
-		252134-П2	Шайба
-		252134-П2	Шайба
-		252137-П2	Шайба пружинная
-		252156-П2	Шайба пружинная
-		297575-П29	Шплинт
-		297580-П29	Пряжка хомутика
-		297582-П29	Лента стяжная
-		314514-П29	Угольник конечный
-		314708-П29	Гайка соединительная
-		314802-П	Муфта конусная
-		315203-П1	Скоба воздухопровода
-		315406-П29	Кляммер
-		315407-П29	Кляммер воздухопровода
-		315408-П29	Кляммер двойной
-		374180-П29	Гайка
-		379225-П29	Гайка соединительная
-		379246-П29	Гайка соединительная
-		379247-П29	Гайка соединительная
-		379275-П	Муфта
-		379275-П2	Муфта
-		379276-П	Муфта
-		379292-П1	Скоба воздухопровода двойная
-		379549-П29	Тройник
-		379700-П29	Гайка соединительная
-		401507-П29	Ниппель
-		401520-П29	Ниппель
-		401528-П29	Ниппель вторичный
-		401543-П29	Ниппель
-		500-1303160	Хомут
-		500-1303161	Хомутик
-		500-3506064-Б1	Шланг
-		500-3506087	Шланг к задним тормозам
-		500-3506092	Манжета шланга обжимная
-		500-3506095	Манжета обжимная
-		500-3506096-А	Шланг к задней тормозной камере
-		500-3506097	Пружина
-		500-3506188	Воздухопровод к регулятору давления со шлангом в сборе
-		500-3506190-Б	Воздухопровод к регулятору давления второй
-		500-3506191	Воздухопровод к регулятору давления первый
-		500-3506192	Воздухопровод к регулятору давления
-		500-3506205	Воздухопровод от компрессора к воздушному баллону
-		500-3506208-Б	Воздухопровод компрессора нагнетательный первый
-		500А-3506250	Воздухопровод к тройнику разбора воздуха
-		500А-3506294	Воздухопровод от тормозного крана к задним тормозам
-		503-3506205	Воздухопровод от компрессора к воздушному баллону второй
-		503-3506230-Б	Воздухопровод между воздушными баллонами
-		503-3506284	Воздухопровод к передней правой тормозной камере
-		503-3506285	Воздухопровод от тормозного крана к передней левой тормозной камере
-		503-3506306	Воздухопровод к тройнику регулятора давления
-		503А-3506179	Воздухопровод от компрессора к воздушному баллону первый
-		503А-3506244	Воздухопровод от воздушного баллона к тормозному крану
-		503А-3506294	Воздухопровод от тормозного крана к задним тормозам
-		503А-3506308	Воздухопровод к крану отбора воздуха
1		500-3519010	Камера тормозная передняя в сборе
2		379650-П29	Угольник конечный
3		500-3506060-Б2	Шланг
4		503А-3506178	Воздухопровод от компрессора к воздушному баллону первый в сборе
5		379501-П29	Ниппель
6		250512-П29	Гайка
7		252156-П2	Шайба пружинная
7		500А-3506289	Воздухопровод от тормозного крана к задним тормозам в сборе
8		379571-П29	Тройник шланга задних тормозов
9		503-3506183	Воздухопровод от компрессора к воздушному баллону второй в сборе
10		500-3513015	Баллон воздушный в сборе
11		379051-П29	Угольник конечный
12		379053-П29	Угольник конечный
13		500-3506094-А	Шланг
14		500-3506293-Б1	Тройник подвода воздуха к задним тормозам
15		500-3506085-А1	Шланг к задним тормозам в сборе
16		262507-П29	Пробка
17		379548-П29	Тройник воздухопровода
18		503А-3506307	Воздухопровод к крану отбора воздуха в сборе
19		503А-3506243	Воздухопровод от воздушного баллона к тормозному крану в сборе
20		201-1307063-А1	Кран спускной в сборе
21		379549-П29	Тройник
22		503-3506187-Б	Воздухопровод между воздушными баллонами в сборе
23		379659-П29	Угольник конечный
24		130Б-3514010	Кран тормозной в сборе
25		401410-П29	Тройник
26		503А-3506289	Воздухопровод от тормозного крана к задним тормозам в сборе
27		120-3506350-А1	Кран отбора воздуха в сборе
28		379547-П29	Тройник воздухопровода
29		503-3506282	Воздухопровод к передней тормозной камере в сборе
30		503-3506305
